01
Manto / revestimiento del cabezal
Manto / revestimiento del cabezal
Montado en la cabeza trituradora, el manto resiste alta compresión y abrasión. Compare perfil de cámara, contorno, espesor, bloqueo y plano.
Ver la página de la parte común →Trituradoras de cono Metso Nordberg HPe
Dimensiones clave de seis modelos estándar, piezas de desgaste de cámara, repuestos de accionamiento y soporte, hidráulica y compatibilidad entre generaciones.
Series de equipos OEM
Identificación de repuestos para seis modelos HPe
Metso presentó HPe en 2023. La gama actual publicada comprende HP200e, HP350e, HP450e, HP600e, HP800e y HP900e. Esta página recoge modelos estándar, dimensiones clave, categorías principales de piezas e información de compatibilidad para identificar repuestos.
6Modelos HPe estándar actuales
200–900 hpRango de potencia publicado
6Categorías principales de piezas de desgaste
9Categorías de repuestos
Modelos estándar y dimensiones clave
Modelos HPe, potencia, diámetro de cabeza y peso
Se incluyen solo datos publicados por el fabricante directamente pertinentes para identificar repuestos. La capacidad varía con la cámara, la abertura cerrada, la cinemática y el material; no permite deducir las piezas.
| Model | Potencia máxima | Diámetro de cabeza | Peso publicado | Capacidad publicada |
|---|---|---|---|---|
| HP200e | 160 kW / 200 hp | 940 mm | Máquina completa 12,300 kg | Hasta 290 mtph |
| HP350e | 250 kW / 350 hp | 1,120 mm | Máquina completa 18,300 kg | Hasta 485 mtph |
| HP450e | 355 kW / 450 hp | 1,320 mm | Máquina completa 26,000 kg | Hasta 695 mtph |
| HP600e | 450 kW / 600 hp | 1,520 mm | Máquina completa 37,400 kg | Hasta 950 mtph |

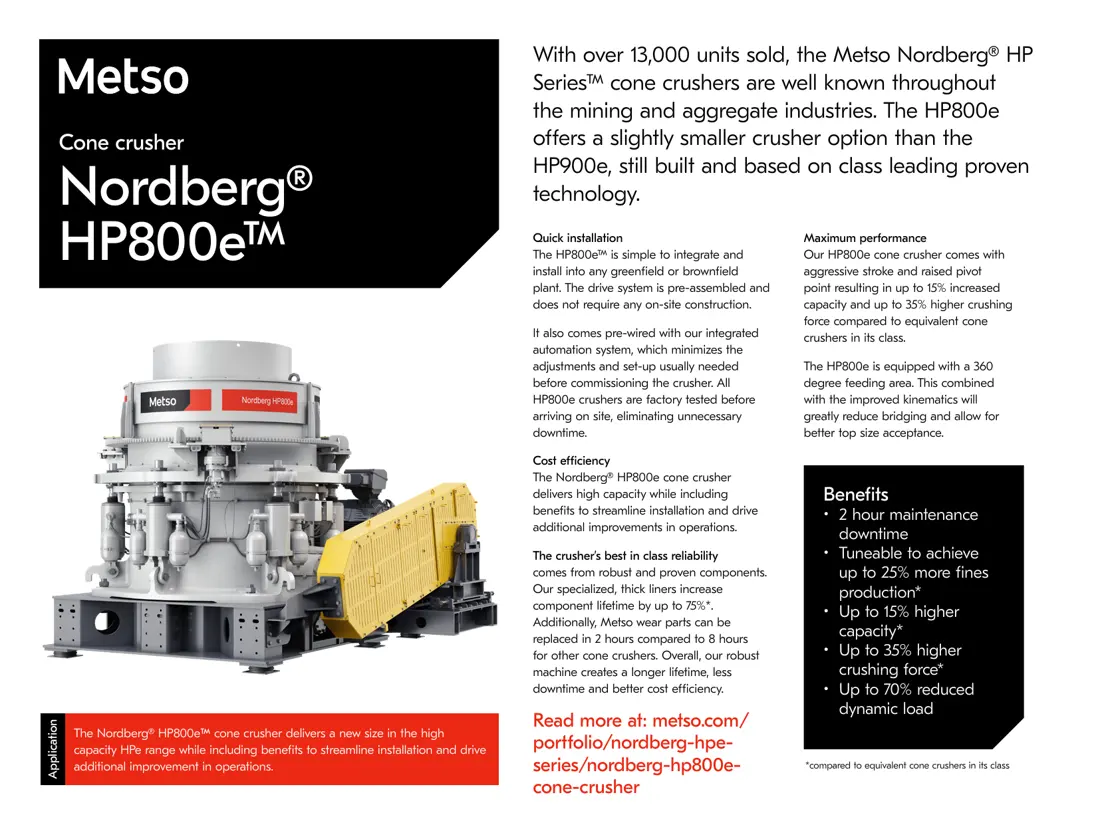

| HP800e | 600 kW / 800 hp | 1,650 mm | 65,500 kg, incluidos el subbastidor y el accionamiento completo | Capacidad típica de mineral 305–1,240 mtph |
| HP900e | 700 kW / 900 hp | 1,780 mm | 77,960 kg | Rango publicado 341–2,000 mtph |
Metso

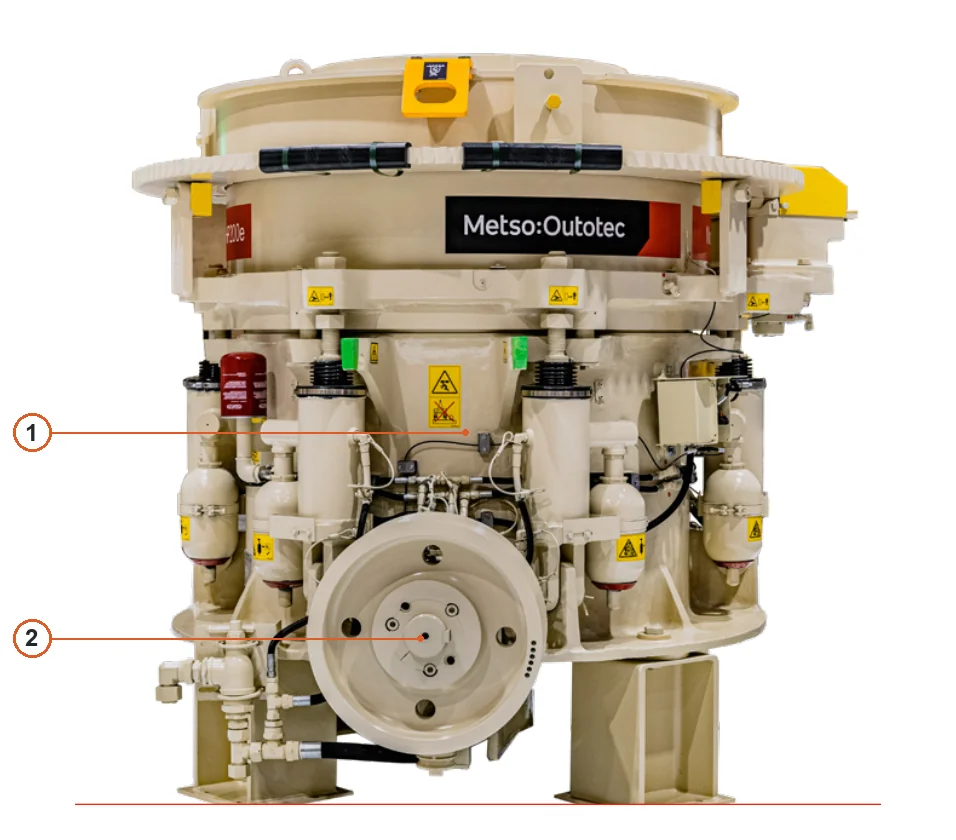

Esquema de ubicación de componentes
Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación | Aplica a |
|---|---|---|---|
| 1 | Bastidor principal | Bastidor principal inferior de HP200e | HP200e |
| 2 | Polea de la trituradora | Polea en el lateral de HP200e | HP200e |
Piezas de desgaste
Cámara de trituración, alimentación y piezas de protección del bastidor
Las imágenes ilustran categorías generales de piezas de trituradoras de cono. Compare perfiles HPe, dimensiones, orificios, montaje y materiales con el modelo, la cámara y los planos.
02
Revestimiento del tazón / cóncavo
Revestimiento del tazón / cóncavo
Montado dentro de la taza, forma la cámara con el manto. Compare configuración estándar / cabeza corta, abertura de alimentación, CSS, contorno y superficies de acoplamiento.
Ver la página de la parte común →
03
Placa de alimentación / cono de alimentación
Placa de alimentación / cono de alimentación
Situado sobre la cabeza trituradora, distribuye la alimentación y resiste impactos y desgaste por deslizamiento. Compare perfil, fijación, condiciones de alimentación e interfaces de izado.
Ver la página de la parte común →
04
Revestimientos del bastidor principal
Revestimiento del bastidor principal
Protegen el interior del bastidor principal y la zona de caída de material. Compare segmentación, espesor, orificios, superficies de asiento y dirección de desgaste observada.
Ver la página de la parte común →
05
Protecciones del bastidor y sus brazos
Protecciones del bastidor & sus brazos
Protegen los brazos del bastidor y sus superficies expuestas al material. Compare posición de montaje, orientación izquierda / derecha, orificios y trayectoria del material.
Ver la página de la parte común →06
Protecciones del contrapeso e inferiores
Protecciones del contrapeso & inferiores
Protegen el contrapeso, el bastidor inferior y la zona de descarga. Compare segmentación, holguras, fijaciones y sentido de giro de la máquina.
Ver la página de la parte común →Repuestos
Componentes de soporte, accionamiento, ajuste, hidráulica y sellado
Para grandes conjuntos HPe y piezas de ajuste preciso, compare por separado el plano del fabricante, los datos del modelo, los materiales, el tratamiento térmico, las dimensiones de interfaces, las holguras y los requisitos de inspección.
01
Bastidor principal y conjunto del eje principal
Bastidor principal & conjunto del eje principal
Base portante de la máquina y estructura de su eje principal fijo. Compare revisión de fundición, dimensiones del eje, superficies de referencia, interfaces de revestimiento y requisitos de ensayos no destructivos.
Envíe planos y dimensiones →02
Conjunto de taza y anillo de ajuste
Conjunto de taza & anillo de ajuste
Incluye taza, anillo de ajuste, anillo de sujeción, mecanismo de ajuste e interfaces de cilindros de sujeción. Compare configuración estándar / cabeza corta y estado de actualización.
Envíe el modelo y el plano →03
Conjunto de la cabeza
Conjunto de la cabeza
Incluye cabeza, interfaz del manto, conexión de placa de alimentación y estructura de bloqueo. Compare revisión de cabeza, perfil de cámara, casquillos y configuración de contratuerca.
Envíe la disposición general y el plano →
04
Soporte esférico y su revestimiento
Soporte esférico & revestimiento
Sostienen la cabeza bajo cargas de contacto oscilantes. Compare radio esférico, espesor, ranuras de aceite, material y estado de contacto.
Ver la página de la parte común →
05
Conjunto excéntrico y casquillos
Conjunto excéntrico & casquillos
Generan movimiento excéntrico y mantienen los ajustes deslizantes. Compare excentricidad, diámetros interior y exterior, ranuras de aceite, ajustes de interferencia, aleación de cobre e interfaz de engranaje.
Ver la página de la parte común →
06
Caja del contraeje, eje y casquillos
Caja del contraeje, eje & casquillos
Transmiten par del accionamiento al conjunto excéntrico. Compare asientos de cojinetes, chaveteros, conexiones de extremos, sellos y ajustes de casquillos.
Ver la página de la parte común →07
Engranaje y piñón
Engranaje & piñón
Transmiten el par del accionamiento principal. Compare número de dientes, módulo, ángulo de presión, ángulo de hélice, sentido de giro, marcas de pareja, material y tratamiento térmico.
Ver componentes de engranajes →
08
Cilindros de sujeción, liberación de intriturables y componentes hidráulicos
Sujeción, liberación de intriturables & piezas hidráulicas
Mantienen el ajuste y alivian cargas al entrar metal intriturable. Compare revisión del cilindro, presión, carrera, sellos, tuberías y configuración HPU.
Ver la página de la parte común →09
Sellado antipolvo y sistema de lubricación
Sellado antipolvo & sistema de lubricación
Protegen superficies deslizantes y regulan temperatura, filtración y caudal de aceite. Compare tipo de sello, grado de aceite, filtros, bombas, enfriadores y conexiones.
Ver componentes de sellado → Comparación de generaciones y configuraciones
Compatibilidad publicada entre HPe y HP de generación anterior
La información de compatibilidad delimita las comparaciones, pero no sustituye la revisión de planos, cámara, revisión de instalación y dimensiones clave.
| Equipo / característica | Declaración publicada de Metso | Comparaciones necesarias antes del suministro |
|---|---|---|
| HP450e / HP400 | La mayoría de los repuestos y piezas de desgaste son compatibles. HP400 puede usar revestimientos sin relleno tras actualizar taza y cabeza; HP450e también puede usar revestimientos clásicos HP400 que requieren relleno. | Cámara, taza, cabeza, revisión de revestimiento y registros de actualización |
| HP600e / HP500 | La mayoría de los repuestos y piezas de desgaste son compatibles. HP500 puede usar revestimientos sin relleno tras actualizar taza y cabeza; HP600e también puede usar revestimientos clásicos HP500 que requieren relleno. | Configuración cinemática, cámara, montaje de revestimiento y revisión del conjunto |
| Otras generaciones HPe / HP | El aspecto o los nombres de serie similares no se consideran aquí fundamento de compatibilidad con otras generaciones | Compare individualmente modelo completo, cámara, plano, estado de modificación y dimensiones clave |
| Revestimientos sin relleno | HPe ofrece revestimientos sin relleno, pero el fabricante indica que no están disponibles para todos los tamaños | Modelo, cámara, revisión de revestimiento e interfaces de cabeza / taza |
Preguntas frecuentes
Preguntas frecuentes
¿Qué información se necesita para cotizar repuestos HPe?
Indique modelo HPe completo, número de serie, cámara, configuración cinemática, revisión del plano, posición de montaje, fotos de piezas usadas y dimensiones clave.
¿Son directamente intercambiables las piezas HPe y HP de generación anterior?
El nombre de serie por sí solo no basta. La información publicada indica compatibilidad de muchas piezas HP450e / HP400 y HP600e / HP500, pero cámara, actualización, plano y dimensiones deben compararse individualmente.
¿Todos los revestimientos HPe se montan sin relleno?
No. Los revestimientos sin relleno no son adecuados para todos los tamaños. Compare modelo concreto, cámara, revisión de revestimiento e interfaces de cabeza / taza.
