Metso Nordberg HPe 系列圆锥破碎机
六种标准型号的核心尺寸、破碎腔耐磨件、传动与承载备件、液压件及代际兼容关系。
OEM 单一设备系列
HPe 六种型号的备件识别入口
Metso 于 2023 年推出 HPe 系列，当前公开产品范围包括 HP200e、HP350e、HP450e、HP600e、HP800e 和 HP900e。页面只保留备件识别需要的标准型号、核心尺寸、主要零件类别及兼容关系。
6当前 HPe 标准型号
200–900 hp系列公开功率级别
6核心耐磨件类别
9普通备件类别
标准型号与核心尺寸
HPe Series 型号、功率、头部直径与重量
仅列原厂公开且与备件识别直接相关的核心数据；产能会随腔型、闭边排料口、运动学和物料变化，不能用于反推零件。
| 型号 | 最大功率 | 头部直径 | 公开重量 | 公开产能 |
|---|---|---|---|---|
| HP200e | 160 kW / 200 hp | 940 mm | 完整机 12,300 kg | 最高 290 mtph |
| HP350e | 250 kW / 350 hp | 1,120 mm | 完整机 18,300 kg | 最高 485 mtph |
| HP450e | 355 kW / 450 hp | 1,320 mm | 完整机 26,000 kg | 最高 695 mtph |

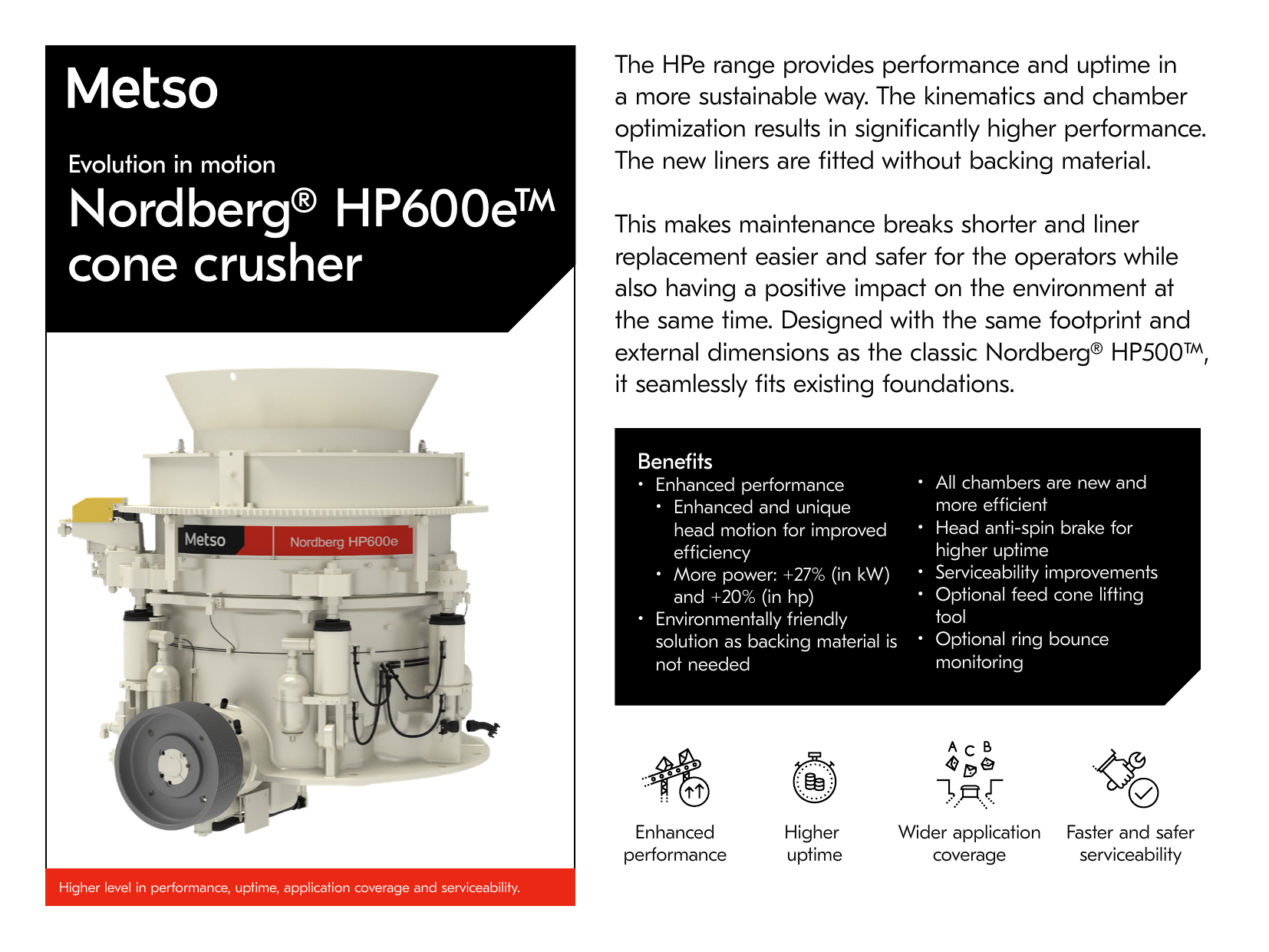

| HP600e | 450 kW / 600 hp | 1,520 mm | 完整机 37,400 kg | 最高 950 mtph |

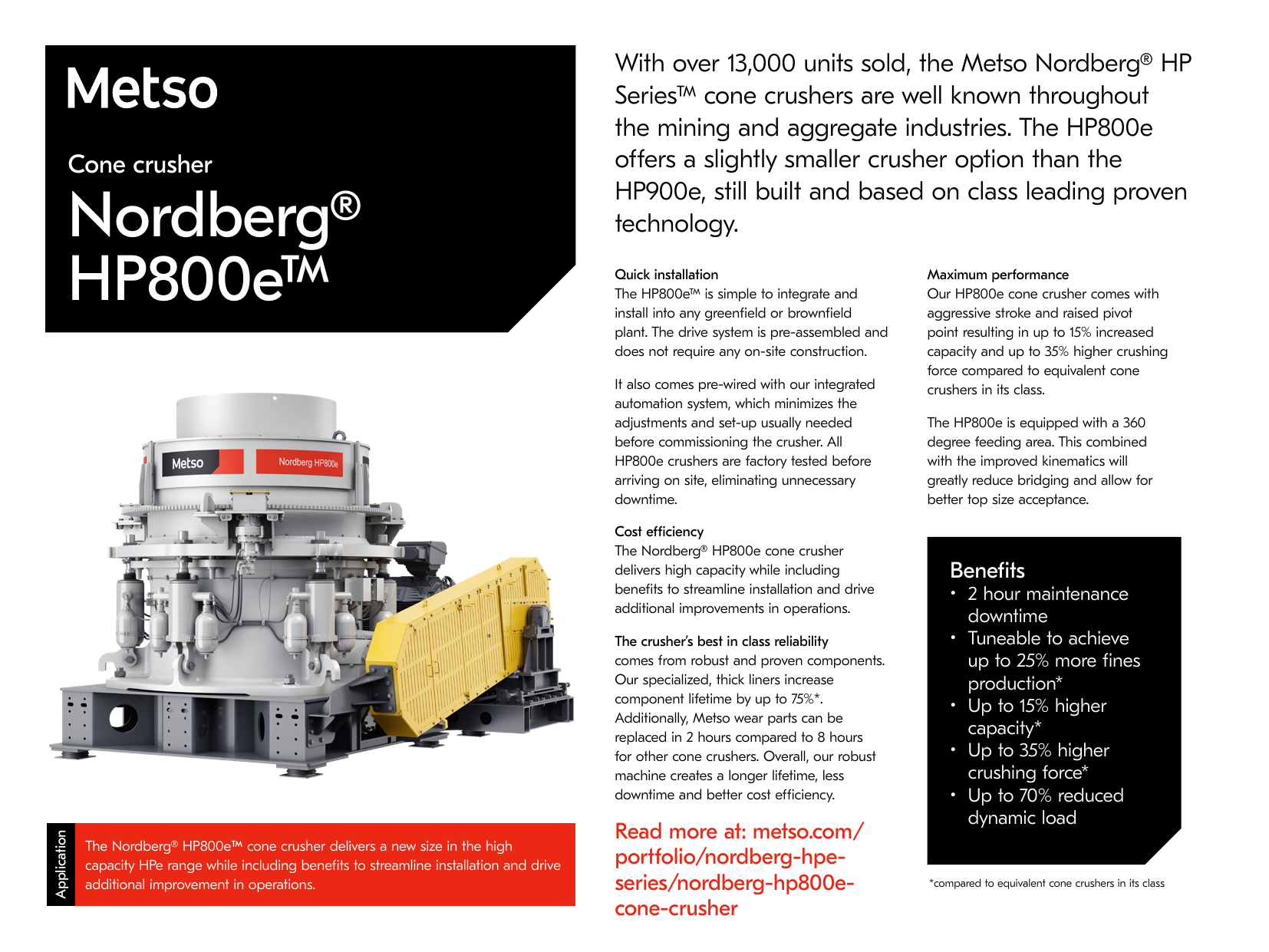

| HP800e | 600 kW / 800 hp | 1,650 mm | 65,500 kg，含副车架和完整驱动 | 典型矿石 305–1,240 mtph |
| HP900e | 700 kW / 900 hp | 1,780 mm | 77,960 kg | 公开范围 341–2,000 mtph |
Metso
零部件位置图
图上编号与下表一一对应。
| 编号 | 部件 | 部位 | 适用型号 |
|---|---|---|---|
| 1 | 机架 | HP200e下部主机架 | HP200e |
| 2 | 传动带轮 | HP200e侧面带轮 | HP200e |
耐磨件区
破碎腔、给料和机架保护件
适用于 HPe 系列的轮廓、尺寸、孔系、安装结构和材料必须回到型号、腔型与图纸确认。
普通备件区
承载、传动、调整、液压与密封备件
HPe 系列的大型总成和精密配合件必须分别核对 OEM图纸材料、热处理、接口尺寸、间隙和检验要求。
08
夹紧缸、过铁释放与液压件
Clamping, Tramp Release & Hydraulic Parts
维持设置并在过铁事件中释放载荷。核对缸体版本、压力、行程、密封、管路和 HPU 配置。
进入统一零部件页 → 代际与配置核对
HPe 与上一代 HP 的公开兼容关系
兼容信息只用于缩小核对范围，不能替代腔型、装机版本和关键尺寸确认。
| 对象 | Metso 公开说明 | 供应前必须确认 |
|---|---|---|
| HP450e / HP400 | 多数备件和耐磨件兼容；HP400 可通过碗形架和破碎头升级使用无背衬衬板，HP450e 也可使用经典 HP400 背衬型衬板 | 破碎腔、碗形架、破碎头、衬板版本和升级记录 |
| HP600e / HP500 | 多数备件和耐磨件兼容；HP500 可通过碗形架和破碎头升级使用无背衬衬板，HP600e 也可使用经典 HP500 背衬型衬板 | 运动学配置、破碎腔、衬板安装方式和总成版本 |
| 其他 HPe / HP 代际 | 本页不把其他代际的相似外形或系列名称视为兼容关系 | 逐项核对完整型号、腔型、改造状态和关键尺寸 |
| 无背衬衬板 | HPe 系列提供无背衬衬板，但原厂明确说明并非适用于全部规格 | 型号、腔型、衬板版本、头部和碗形架接口 |
FAQ
常见问题
询价 HPe 系列备件需要哪些资料？
请提供 HPe 完整型号、序列号、腔型、运动学配置、图纸或图纸版本、安装位置、旧件照片和关键尺寸。
HPe 与上一代 HP 零件可以直接互换吗？
不能仅按系列名称判断。HP450e 与 HP400、HP600e 与 HP500 有公开的多数零件兼容基础，但仍须按腔型、升级状态、图纸和尺寸逐项确认。
HPe 衬板都不需要背衬材料吗？
不是。无背衬衬板并非适用于全部规格；需要核对具体型号、破碎腔、衬板版本以及破碎头和碗形架接口。
