Apoyo para identificar y suministrar mantos, cóncavos, conos de alimentación, casquillos, componentes hidráulicos, piezas de accionamiento y herramientas específicas para instalaciones HP100–HP900 y HP3–HP6.
Un mismo modelo de la serie HP puede tener configuraciones estándar, de cabeza corta y varias cámaras. El manto y el cóncavo deben compararse como conjunto. Los casquillos, componentes hidráulicos y piezas de accionamiento también requieren comparar el número de serie, las interfaces y la revisión del plano.
La tabla conserva el diámetro de cabeza, la abertura máxima de alimentación, la potencia instalada y la capacidad máxima del manual del fabricante para identificar inicialmente equipos instalados y repuestos.

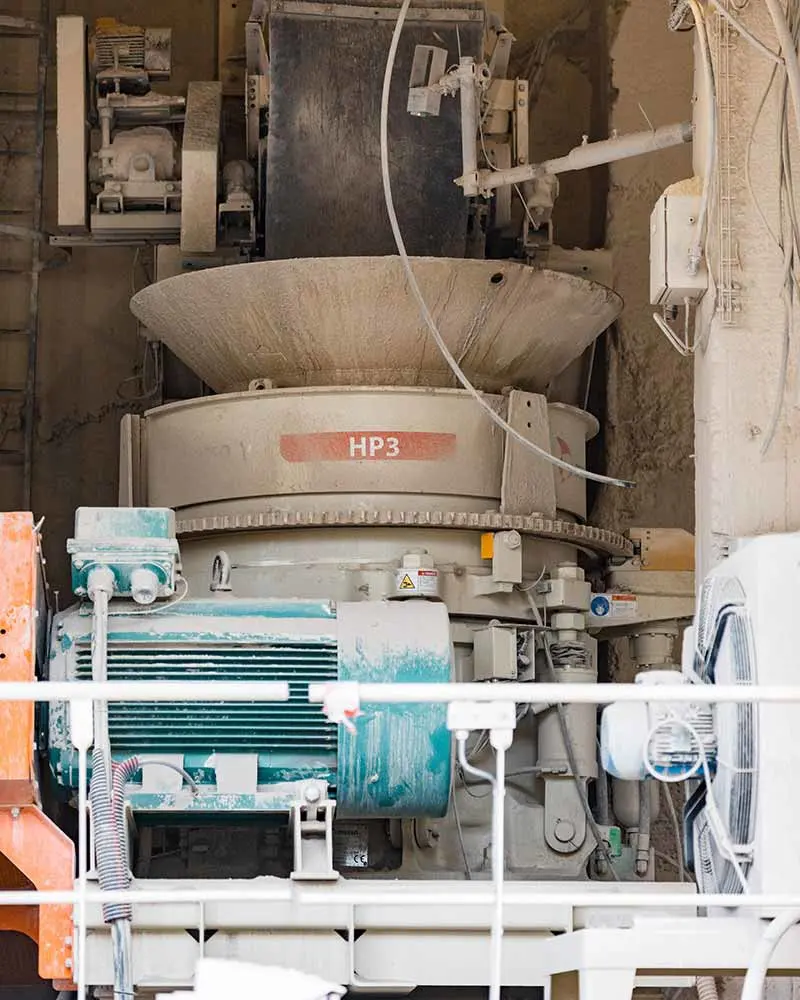

| Modelos estándar | Diámetro de la cabeza | Abertura máxima de alimentación | Potencia instalada | Capacidad máxima |
|---|---|---|---|---|
| HP100 | 735 mm | 150 mm | 90 kW | 155 t/h |
| HP200 | 940 mm | 185 mm | 132 kW | 250 t/h |
| HP300 | 1120 mm | 241 mm | 220 kW | 440 t/h |
| HP400 | 1320 mm | 304 mm | 315 kW | 630 t/h |
| HP500 | 1520 mm | 351 mm | 355 kW | 790 t/h |
| HP900 | 1780 mm | 356 mm | 700 kW | 2000 t/h |
| HP3 | 1000 mm | 220 mm | 250 kW | 388 t/h |
| HP4 | 1120 mm | 252 mm | 315 kW | 555 t/h |
| HP5 | 1250 mm | 317 mm | 370 kW | 600 t/h |
| HP6 | 1400 mm | 331 mm | 500 kW | 790 t/h |

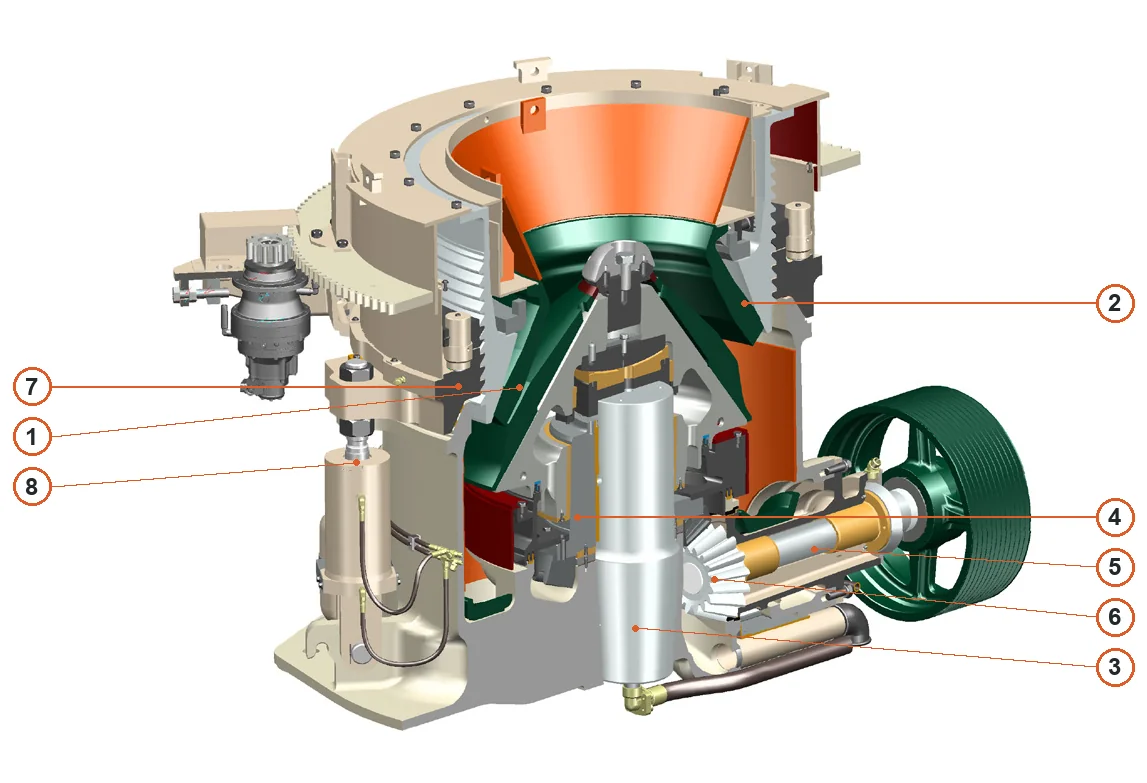

Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación | Aplica a |
|---|---|---|---|
| 1 | Mantle | Manto verde sobre el cabezal móvil | Serie Nordberg HP |
| 2 | Revestimiento del cóncavo | Revestimiento fijo del cóncavo frente al manto | Serie Nordberg HP |
| 3 | Eje principal | Eje principal inferior central | Serie Nordberg HP |
| 4 | Eccentric | Excéntrica alrededor del eje principal | Serie Nordberg HP |
| 5 | Countershaft | Contraeje horizontal a la derecha | Serie Nordberg HP |
| 6 | Pinion | Piñón en el extremo interior del contraeje | Serie Nordberg HP |
| 7 | Anillo de ajuste | Anillo de ajuste alrededor del bastidor superior | Serie Nordberg HP |
| 8 | Cilindro de sujeción | Cilindro vertical de sujeción a la izquierda | Serie Nordberg HP |

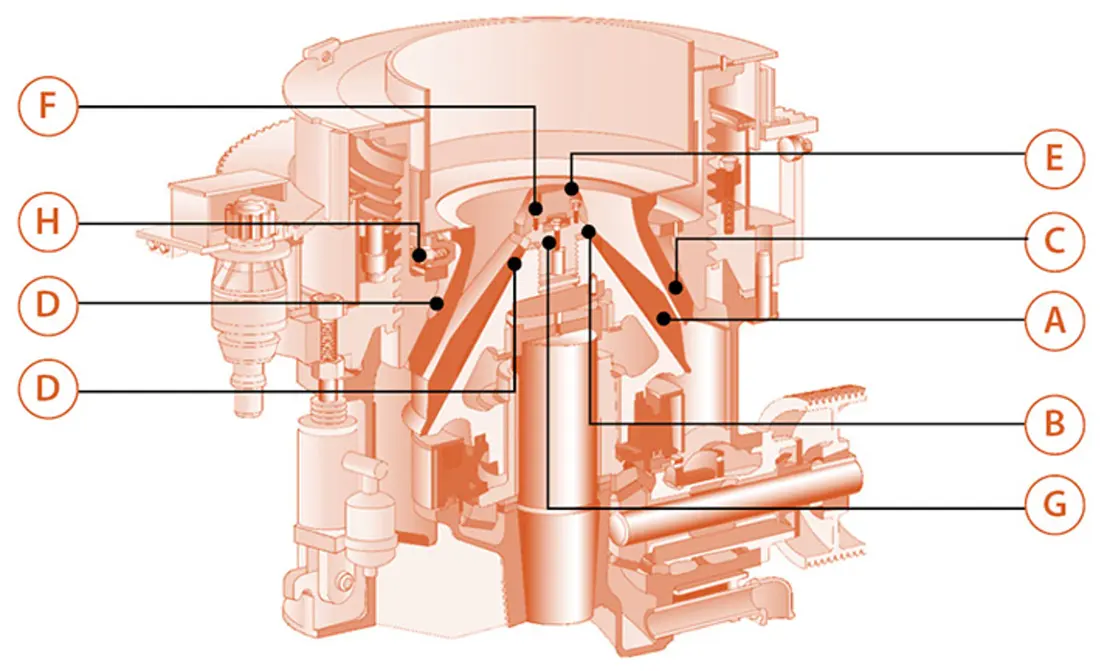

Cada pieza se describe por la zona de desgaste, las condiciones de servicio y el material candidato. El manto y el cóncavo deben compararse como conjunto para la cámara seleccionada.
Manto / revestimiento del cabezal
Se mueve con la cabeza y forma la cámara con el cóncavo, resistiendo compresión, impactos y abrasión. Compare el perfil de cámara, las aberturas superior e inferior, el contorno y el sistema de bloqueo.
Ver piezas generales y materiales aplicables →
Revestimiento del tazón / cóncavo
Se fija dentro del anillo de ajuste o del conjunto de la taza y forma la cámara con el manto. Compare la configuración estándar o de cabeza corta, la cámara, la superficie de sujeción, el diámetro exterior y el manto correspondiente.
Ver piezas generales y materiales aplicables →
Placa de alimentación / cono de alimentación
Recibe impactos directos de alimentación y distribuye el material en la cámara. Compare el patrón de orificios, el contorno, los pernos de bloqueo y el ajuste con el manto.
Abrir la página general de la placa de alimentación →
Revestimiento del bastidor principal
Protege la pared interior del bastidor principal y las zonas de impacto por caída elevada. Compare la distribución de segmentos, la orientación, el espesor de las placas, los orificios y el ajuste al bastidor.
Abrir la página general del revestimiento del bastidor principal →
Protector de brazo / revestimiento de brazo
Protege los brazos del bastidor inferior y el paso de descarga contra impactos de material y desgaste por deslizamiento. Compare la posición del brazo, la orientación izquierda o derecha, el perfil y la fijación.
Abrir la página general del protector del brazo del bastidor →Protectores del contrapeso & contraeje
Protege el contrapeso y la zona de la caja del contraeje contra la abrasión de descarga. Compare la posición de montaje, el perfil curvo, las holguras y los elementos de fijación.
Ver la página general del protector del contrapeso →Los repuestos generales requieren comparar ajustes, precisión, material, lubricación, interfaces hidráulicas y número de serie; el nombre del modelo HP por sí solo no basta.
Soporte esférico & revestimiento
Sostiene el conjunto de la cabeza y proporciona su superficie de contacto esférica. Compare el radio esférico, las ranuras de aceite, el ajuste, la holgura y el material.
Ver la página general del revestimiento del soporte esférico →
casquillo excéntrico
Convierte el giro del accionamiento en el movimiento oscilante de la cabeza. Compare la excentricidad, los diámetros interior y exterior, las ranuras de aceite, las holguras, la integridad de la fundición y la precisión de mecanizado.
Abrir la página general del casquillo excéntrico →
Contraeje, engranaje & casquillos
Incluye el contraeje, el piñón, el engranaje excéntrico y los casquillos. Compare el número de dientes, el módulo, el sentido del dentado, el diámetro del eje, el chavetero y la holgura del cojinete.
Ver la página general del casquillo del contraeje →
Cilindros de sujeción & liberación de intriturables
Se utilizan para sujetar el anillo de ajuste y liberar material intriturable. Compare el diámetro interior, la carrera, la presión, las conexiones, el acumulador y la disposición de sellos.
Ver la página general del cilindro hidráulico →Casquillos superior & inferior de la cabeza
Guían y sostienen la cabeza. Compare los diámetros interior y exterior, la longitud, las ranuras de aceite, la interferencia, la holgura de trabajo y el estado de ajuste con el eje principal.
Abrir la página general del casquillo de la cabeza →
Perno de bloqueo & fijaciones del revestimiento
Incluye pernos de bloqueo, cuñas, pernos de cabeza cuadrada, arandelas, tuercas y arandelas elásticas. Compare el modelo de máquina, el revestimiento y la versión del kit de fijación.
Ver la página general de las fijaciones de bloqueo →Indique el modelo HP completo, la configuración estándar o de cabeza corta, el perfil de cámara, el plano o los datos del modelo actual, el número de serie, la abertura de descarga en posición cerrada, las fotos de piezas usadas, el material y las condiciones de operación.
No. Un mismo modelo puede tener configuraciones estándar, de cabeza corta y varias cámaras. El manto y el cóncavo deben compararse como conjunto, junto con la revisión del plano y la disposición de fijación.
El acero de alto manganeso es la opción convencional. También pueden evaluarse soluciones compuestas o con insertos resistentes al desgaste para condiciones concretas. La selección depende de la roca, la abrasividad, la alimentación, la abertura cerrada y el patrón de desgaste.
Facilite el modelo completo, el número de serie, la placa de identificación, la posición de instalación, fotografías de la pieza actual, planos, material y condiciones de operación. Los utilizamos para identificar la pieza, evaluar materiales, organizar la producción en fundiciones certificadas, coordinar el control de calidad y gestionar la entrega de piezas terminadas.
