01
Manto / revestimiento del cabezal
Manto / revestimiento del cabezal
Montado en la cabeza trituradora, el manto resiste alta compresión y abrasión. Compare perfil de cámara, contorno, espesor, bloqueo y plano.
Ver la página de la parte común →Trituradoras de cono Metso Nordberg MP
Modelos, revestimientos y repuestos de accionamiento, soporte e hidráulica para grandes instalaciones mineras de trituración secundaria, terciaria y de pebbles, con suministro según planos.
Series de equipos OEM
Identificación de modelos y repuestos de grandes trituradoras de cono mineras
La serie Metso MP utiliza taza giratoria, liberación hidráulica de intriturables y ajuste automático de descarga. Las especificaciones publicadas del fabricante (2024) incluyen MP800, MP1000, MP1250 y MP3000. MP2500 sigue contando con soporte de actualización del fabricante y se conserva aquí para identificar instalaciones antiguas.
4 + 1Especificaciones publicadas de 2024 y modelo antiguo
495–7000Rango de capacidad del manual del fabricante, mtph
6Categorías principales de piezas de desgaste
9Categorías de repuestos
Especificaciones publicadas e instalaciones antiguas
Modelos de la serie MP, capacidad y peso de máquina
Los rangos de capacidad de MP800, MP1000, MP1250 y MP3000 siguen el manual Metso de 2024 para distintas aberturas cerradas. La selección de equipos y la fabricación de repuestos no deben deducir la geometría de las piezas a partir de la capacidad.
| Model | Rango de capacidad publicado (mtph) | Peso de la máquina | Estado de instalación |
|---|---|---|---|
| MP800 | 495–2190 | 120,570 kg | Especificaciones del fabricante (2024) |
| MP1000 | 615–2920 | 153,124 kg | Especificaciones del fabricante (2024) |
| MP1250 | 770–3645 | 153,985 kg | Especificaciones del fabricante (2024) |
| MP3000 | 1695–7000 | 450,000 kg | Especificaciones del fabricante (2024) |
| MP2500 | Comparar con los planos de instalación y la cámara | Comparar con los registros de instalación | Modelo antiguo con soporte de actualización del fabricante |
Identificación para cotizar: Además del modelo, indique la cámara, la abertura de descarga en posición cerrada, el número de serie, la revisión del plano y si hay componentes de actualización instalados. Ver el manual del fabricante Metso de 2024
Metso

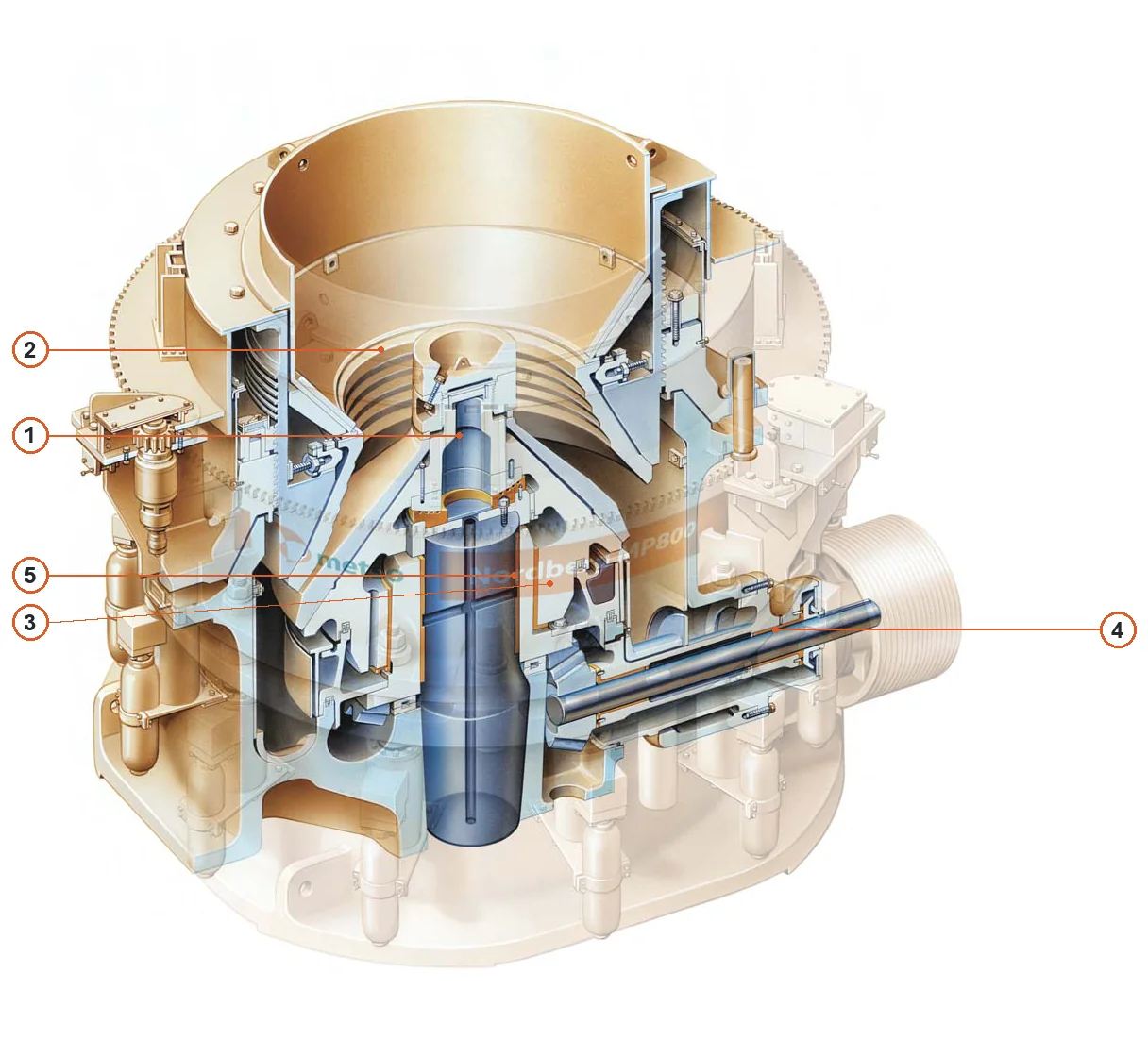

Esquema de ubicación de componentes
Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación | Aplica a |
|---|---|---|---|
| 1 | Mantle | Manto sobre el cabezal móvil central | MP800;MP1000 |
| 2 | Revestimiento del cóncavo | Revestimiento del cóncavo sobre el manto | MP800;MP1000 |
| 3 | Eje principal | Eje principal central | MP800;MP1000 |
| 4 | Countershaft | Contraeje del lado derecho | MP800;MP1000 |
| 5 | Eccentric | Excéntrica que rodea el eje principal | MP800;MP1000 |
Piezas de desgaste
Cámara de trituración, alimentación y piezas de protección del bastidor
Las imágenes ilustran categorías generales de piezas de trituradoras de cono. Compare perfiles MP, dimensiones, orificios, montaje y materiales con el modelo, la cámara y los planos.
02
Revestimiento del tazón / cóncavo
Revestimiento del tazón / cóncavo
Montado dentro de la taza, forma la cámara con el manto. Compare configuración estándar / cabeza corta, abertura de alimentación, CSS, contorno y superficies de acoplamiento.
Ver la página de la parte común →
03
Placa de alimentación / cono de alimentación
Placa de alimentación / cono de alimentación
Situado sobre la cabeza trituradora, distribuye la alimentación y resiste impactos y desgaste por deslizamiento. Compare perfil, fijación, condiciones de alimentación e interfaces de izado.
Ver la página de la parte común →
04
Revestimientos del bastidor principal
Revestimiento del bastidor principal
Protegen el interior del bastidor principal y la zona de caída de material. Compare segmentación, espesor, orificios, superficies de asiento y dirección de desgaste observada.
Ver la página de la parte común →
05
Protecciones del bastidor y sus brazos
Protecciones del bastidor & sus brazos
Protegen los brazos del bastidor y sus superficies expuestas al material. Compare posición de montaje, orientación izquierda / derecha, orificios y trayectoria del material.
Ver la página de la parte común →06
Protecciones del contrapeso e inferiores
Protecciones del contrapeso & inferiores
Protegen el contrapeso, el bastidor inferior y la zona de descarga. Compare segmentación, holguras, fijaciones y sentido de giro de la máquina.
Ver la página de la parte común →Repuestos
Componentes de soporte, accionamiento, ajuste, hidráulica y sellado
Para grandes conjuntos MP y piezas de ajuste preciso, compare por separado el plano del fabricante, los datos del modelo, los materiales, el tratamiento térmico, las dimensiones de interfaces, las holguras y los requisitos de inspección.
01
Bastidor principal y conjunto del eje principal
Bastidor principal & conjunto del eje principal
Base portante de la máquina y estructura de su eje principal fijo. Compare revisión de fundición, dimensiones del eje, superficies de referencia, interfaces de revestimiento y requisitos de ensayos no destructivos.
Envíe planos y dimensiones →02
Conjunto de taza y anillo de ajuste
Conjunto de taza & anillo de ajuste
Incluye taza, anillo de ajuste, anillo de sujeción, mecanismo de ajuste e interfaces de cilindros de sujeción. Compare configuración estándar / cabeza corta y estado de actualización.
Envíe el modelo y el plano →03
Conjunto de la cabeza
Conjunto de la cabeza
Incluye cabeza, interfaz del manto, conexión de placa de alimentación y estructura de bloqueo. Compare revisión de cabeza, perfil de cámara, casquillos y configuración de contratuerca.
Envíe la disposición general y el plano →
04
Soporte esférico y su revestimiento
Soporte esférico & revestimiento
Sostienen la cabeza bajo cargas de contacto oscilantes. Compare radio esférico, espesor, ranuras de aceite, material y estado de contacto.
Ver la página de la parte común →
05
Conjunto excéntrico y casquillos
Conjunto excéntrico & casquillos
Generan movimiento excéntrico y mantienen los ajustes deslizantes. Compare excentricidad, diámetros interior y exterior, ranuras de aceite, ajustes de interferencia, aleación de cobre e interfaz de engranaje.
Ver la página de la parte común →
06
Caja del contraeje, eje y casquillos
Caja del contraeje, eje & casquillos
Transmiten par del accionamiento al conjunto excéntrico. Compare asientos de cojinetes, chaveteros, conexiones de extremos, sellos y ajustes de casquillos.
Ver la página de la parte común →07
Engranaje y piñón
Engranaje & piñón
Transmiten el par del accionamiento principal. Compare número de dientes, módulo, ángulo de presión, ángulo de hélice, sentido de giro, marcas de pareja, material y tratamiento térmico.
Ver componentes de engranajes →
08
Cilindros de sujeción, liberación de intriturables y componentes hidráulicos
Sujeción, liberación de intriturables & piezas hidráulicas
Mantienen el ajuste y alivian cargas al entrar metal intriturable. Compare revisión del cilindro, presión, carrera, sellos, tuberías y configuración HPU.
Ver la página de la parte común →09
Sellado antipolvo y sistema de lubricación
Sellado antipolvo & sistema de lubricación
Protegen superficies deslizantes y regulan temperatura, filtración y caudal de aceite. Compare tipo de sello, grado de aceite, filtros, bombas, enfriadores y conexiones.
Ver componentes de sellado → Identificación de configuración de actualización
Actualizaciones MP del fabricante y modelos aplicables
Las actualizaciones pueden cambiar conjuntos, interfaces y listas de repuestos. Use la tabla para identificar el estado de instalación; el suministro real requiere la revisión de actualización del fabricante y los planos de obra.
| Actualización / sistema | Ámbito de aplicación publicado por Metso | Comparaciones para cotizar |
|---|---|---|
| MP HPU de 5ª generación | MP800 / MP1000 / MP1250 | Revisión HPU, presión, caudal e interfaces |
| Contratuerca con tornillos de presión | MP800 / MP1000 / MP1250 | Configuración de contratuerca y cabeza |
| Cilindros de sujeción de montaje superior | MP800 / MP1000 / MP1250 / MP2500 | Revisiones de anillo de sujeción, cilindro y tuberías |
| Soporte esférico hidráulico | MP800 / MP1000 / MP1250 | Soporte esférico e interfaces de desmontaje hidráulico |
| Tuerca partida del cilindro de liberación de intriturables | MP800 / MP1000 / MP1250 / MP2500 | Cilindro de liberación de intriturables, tuerca y retención |
| Cabeza reforzada / cabeza forjada Xtreme | MP800 y modelos mayores | Revisión de cabeza e interfaces de eje principal y revestimiento |
| Actualización MP1250 | MP1000 | Revisión del kit de actualización y registros de modificación de máquina |
Preguntas frecuentes
Preguntas frecuentes
¿Qué información se necesita para cotizar repuestos de trituradoras de cono MP?
Indique modelo MP completo, número de serie, cámara, revisión del plano, posición de montaje, fotos de piezas usadas y dimensiones clave.
¿Son intercambiables las piezas de MP800, MP1000, MP1250 y MP3000 por pertenecer a la misma serie?
No. Las interfaces, dimensiones y requisitos de carga varían según modelo, cámara, configuración y modificaciones. Compare cada pieza con la información completa de instalación.
¿Por qué se conserva MP2500 como instalación antigua?
La información actual de actualizaciones Metso aún incluye actualizaciones aplicables a MP2500, por lo que se conserva su entrada de identificación de repuestos. Los parámetros concretos deben seguir la placa y los planos de esa máquina.
