La gama actual de trituradoras de impacto Polysius: identifique piezas de desgaste, repuestos y herramientas de mantenimiento por modelo primario/secundario, diámetro del círculo de impacto, ancho del rotor y posición de instalación.
Las trituradoras PB realizan trituración primaria o secundaria de alimentos de dureza media a dura en disposiciones estacionarias, semimóviles o móviles. Esta página se centra en los modelos estándar, las dimensiones del núcleo, las posiciones de las piezas, los materiales y las comprobaciones técnicas necesarias para el suministro de repuestos.
La tabla sigue el folleto de trituradoras de impacto thyssenkrupp: las primeras entradas 11 son modelos primarios PB... CR y las siguientes 9 son modelos secundarios PB. El rendimiento depende del material, los requisitos del producto y la configuración.

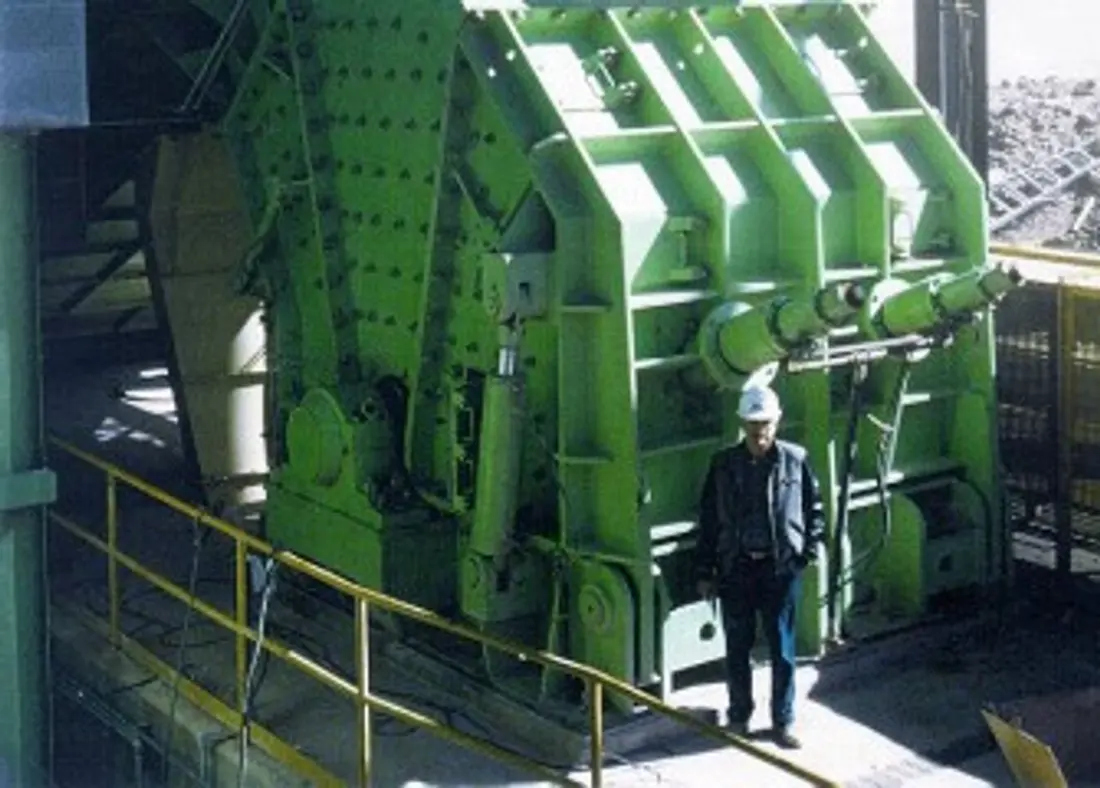

| Modelo estándar | Diámetro del círculo de impacto | Ancho del rotor | Apertura de alimentación | Rendimiento de referencia |
|---|---|---|---|---|
| PB 160/150 CR | 1600 mm | 1500 mm | 1410 × 1520 mm | 400 t/h |
| PB 160/200 CR | 1600 mm | 2000 mm | 1410 × 2020 mm | 650 t/h |
| PB 180/200 CR | 1800 mm | 2000 mm | 1640 × 2030 mm | 800 t/h |
| PB 180/250 CR | 1800 mm | 2500 mm | 1640 × 2530 mm | 1000 t/h |
| PB 200/200 CR | 2000 mm | 2000 mm | 1845 × 2030 mm | 1100 t/h |
| PB 200/250 CR | 2000 mm | 2500 mm | 1845 × 2530 mm | 1300 t/h |
| PB 200/300 CR | 2000 mm | 3000 mm | 1845 × 3030 mm | 1500 t/h |
| PB 220/250 CR | 2200 mm | 2500 mm | 1950 × 2530 mm | 1700 t/h |
| PB 220/300 CR | 2200 mm | 3000 mm | 1950 × 3030 mm | 2000 t/h |
| PB 250/250 CR | 2500 mm | 2500 mm | 2150 × 2530 mm | 1850 t/h |
| PB 250/300 CR | 2500 mm | 3000 mm | 2150 × 3030 mm | 2500 t/h |
| PB 100/100 | 1000 mm | 1000 mm | 710 × 1060 mm | 110 t/h |
| PB 100/125 | 1000 mm | 1250 mm | 710 × 1310 mm | 145 t/h |
| PB 125/125 | 1250 mm | 1250 mm | 950 × 1310 mm | 230 t/h |
| PB 125/150 | 1250 mm | 1500 mm | 950 × 1560 mm | 275 t/h |
| PB 140/150 | 1400 mm | 1500 mm | 1000 × 1560 mm | 330 t/h |
| PB 140/175 | 1400 mm | 1750 mm | 1000 × 1810 mm | 400 t/h |
| PB 140/200 | 1400 mm | 2000 mm | 1000 × 2060 mm | 450 t/h |
| PB 140/250 | 1400 mm | 2500 mm | 1000 × 2560 mm | 550 t/h |
| PB 140/300 | 1400 mm | 3000 mm | 1000 × 3060 mm | 650 t/h |

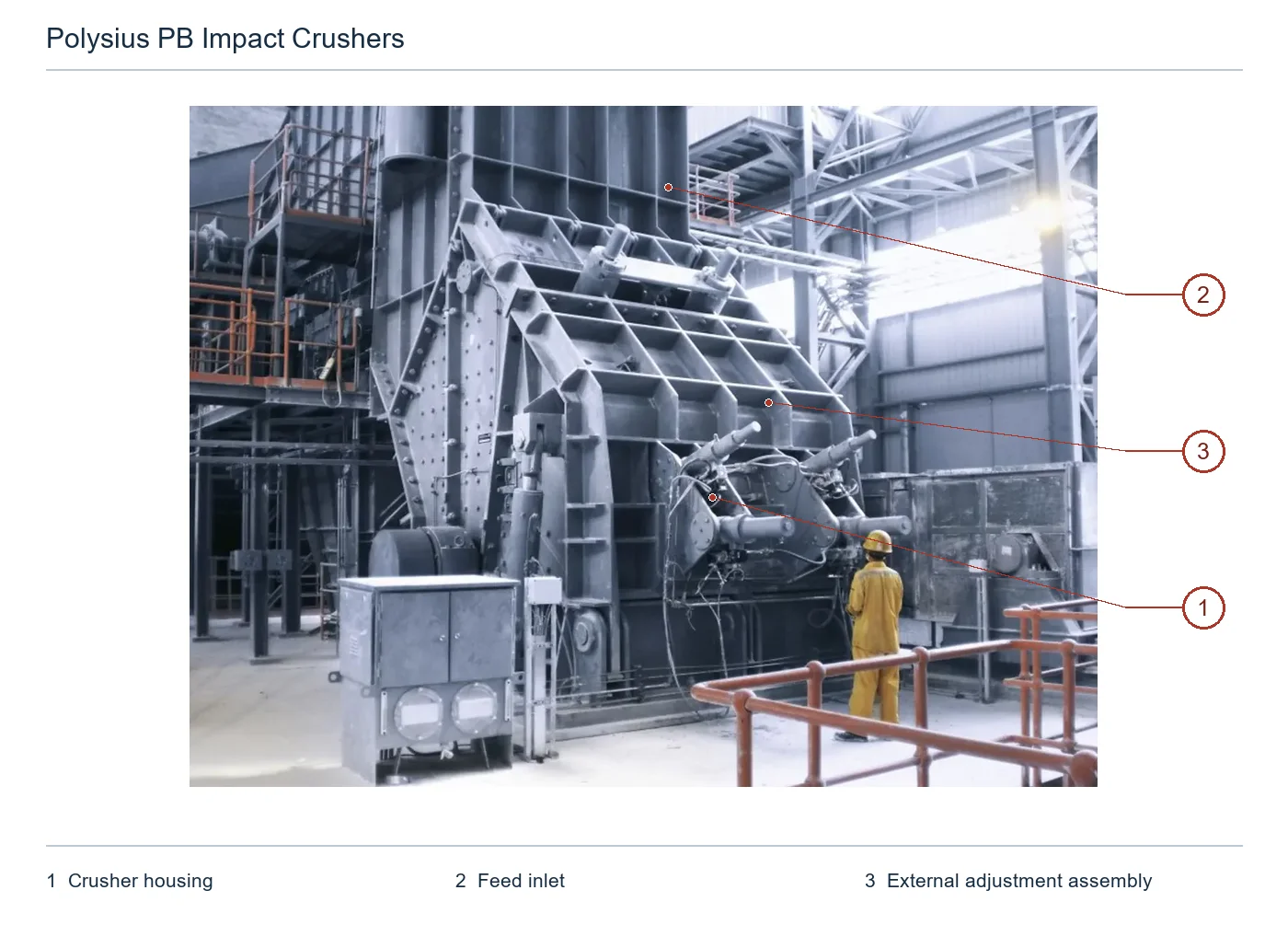

Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación | Aplica a |
|---|---|---|---|
| 1 | Carcasa de la trituradora | Carcasa alta de la trituradora en el centro | PB 220/300 (configuración de instalación del folleto OEM) |
| 2 | Entrada de alimentación | Entrada de alimentación sobre la carcasa de la trituradora | PB 220/300 (configuración de instalación del folleto OEM) |
| 3 | Conjunto de ajuste externo | Conjunto de ajuste visible a la derecha de la carcasa | PB 220/300 (configuración de instalación del folleto OEM) |
Las diferentes posiciones enfrentan impactos de alta energía, rebotes repetidos, desgaste por deslizamiento o erosión de los bordes. Cada tarjeta enlaza con páginas de materiales y componentes compartidos.
Barra de golpe/barra de impacto
Las principales piezas de impacto se encuentran en el perímetro del rotor. Compruebe la sección, la longitud, la ranura del rotor, las caras de sujeción hidráulica, la rotación y la coincidencia de masa con el modelo PB completo y los planos del rotor.
Revestimiento de la primera placa de impacto
Recibe material de alta energía arrojado desde el rotor. Compruebe la curvatura, las secciones, los orificios, la sujeción y la holgura del rotor con los planos de la carcasa y la plataforma.
Ver la página de la parte común →
Revestimiento de la cara de impacto inferior
En las zonas de impacto y conformación posteriores, los revestimientos enfrentan impactos repetidos y desgaste por deslizamiento. Los perfiles, anchos, superposiciones y relaciones de ajuste de espacios difieren entre etapas y no se pueden mezclar.
Ver la página de la parte común →
Revestimiento lateral
Protegen los lados del rotor y las paredes de la carcasa mientras limpia el barrido de la martillo de impacto (blow bar). Compruebe las piezas izquierda/derecha, los orificios, el espesor, la secuencia de ensamblaje y las posiciones de la puerta de acceso con los planos de instalación.
Ver la página de la parte común →
Alimentación & Revestimiento de carcasa
Cubra los puntos de impacto de alimentación, las paredes de la vivienda y las transiciones. Compruebe las zonas de impacto de caída y de deslizamiento aguas abajo por separado en lugar de asumir espesores y materiales idénticos.
Ver la página de la parte común →
Revestimiento de protección del rotor
Protegen los discos de los extremos y las áreas alrededor de las ranuras de la martillo de impacto (blow bar). Compruebe el perfil del extremo, los sectores, los orificios, la holgura de sujeción y los efectos del equilibrio dinámico con el plano del conjunto del rotor.
Ver la página de la parte común →Compruebe las piezas funcionales y de transmisión por separado para dimensiones e interfaces, cargas, materiales, tratamiento térmico, detección de fallas, mecanizado y ensamblaje.

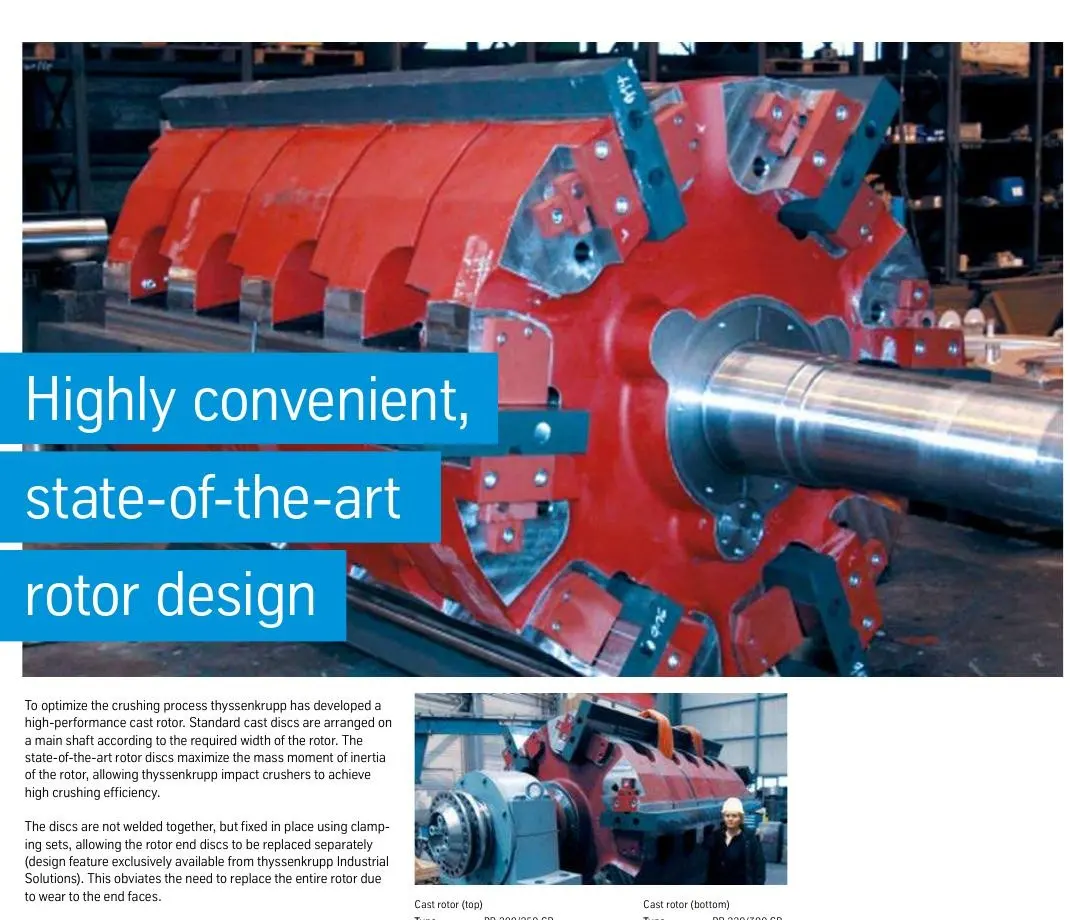

Conjunto de rotor fundido
Los registros del fabricante muestran el eje principal, los discos de rotor fundidos separados, los discos finales, las ranuras de la martillo de impacto (blow bar) y las abrazaderas. Compruebe el diámetro, el ancho, la pila de discos, la coincidencia de masas, el equilibrio dinámico y las interfaces de los rodamientos en conjunto según el modelo PB.
Ver la página de la parte común →
eje del rotor
Pasa a través de los discos y transmite todo el par de impacto. Compruebe los muñones, los escalones, las chavetas/conexiones, los ajustes de los extremos, el descentramiento de flexión y las interfaces de cojinetes/acoplamientos con los planos originales.
Ver la página de la parte común →
Cojinete del rotor & Alojamiento
Soporta rotores pesados bajo impacto y desequilibrio. Compruebe la designación de los rodamientos, la holgura, el orificio de la carcasa, las cubiertas de los extremos, los sellos, la lubricación y la orientación izquierda/derecha con los registros de instalación.
Ver la página de la parte común →
Cilindro de ajuste de espacio hidráulico
Proporciona precarga, ajuste de espacio y liberación de sobrecarga para superficies de impacto y caminos de rectificado. Compruebe el diámetro interior, la carrera, la distancia de montaje, los pasadores, la presión, los puertos y los sellos como un conjunto.
Ver la página de la parte común →
Conjunto de placa de impacto
Incluye marco, camisas, eje de pivote, varillas de ajuste y precarga hidráulica. Compruebe las dimensiones del marco, los centros de pivote, la disposición del revestimiento y el rango de espacios como conjunto.
Ver la página de la parte común →
Cuña hidráulica & Piezas de retención
El fabricante utiliza sujeción hidráulica para asegurar las barras de golpe y simplificar la inversión/reemplazo. Compruebe juntos el ángulo de la cuña, las caras de contacto, los puntos de carga hidráulica, los retenedores y las ranuras del rotor.
Ver la página de la parte común →No. Compruebe el número de serie, el diseño del rotor, la sección y longitud de la martillo de impacto (blow bar), la cuña de sujeción, la rotación, el plano y la revisión.
No lo asumas. La energía de impacto, el desgaste por deslizamiento, el riesgo de fractura y los intervalos de fijación y sustitución difieren. Seleccione los materiales por separado por puesto y función.
No. El rendimiento solo admite la identificación inicial. La fabricación requiere modelo completo, placa de identificación, plano, dimensiones medidas o planos aprobados.
Proporcione el modelo PB, número de serie, dimensiones del rotor, sección de la martillo de impacto (blow bar), delantal, plano, fotografías de piezas usadas, material y condiciones para identificación, evaluación de materiales, fabricación, control de calidad y entrega.
