Identifique las instalaciones QMR², QMK², QMC² y QMS² y revise los rodillos y mesas de molienda, anillos de toberas, rodamientos, sistemas hidráulicos y accionamientos para seleccionar piezas de desgaste y repuestos.
quadropol® utiliza unidades de rodillos modulares adaptadas al material y al proyecto. Solo se incluyen series y modelos instalados publicados por el fabricante; los códigos no se interpretan como dimensiones sin respaldo. La fabricación requiere placa de identificación, número de serie, planos de montaje e interfaces reales.
Los modelos proceden de las páginas actuales de Polysius, referencias de proyectos y folletos QMR² / QMC² / QMK². No se deduce una tabla completa de modelos que no haya sido publicada.
| Serie / modelo publicado | Aplicación principal | Referencia de instalación publicada | Fuente de datos | Estado del producto |
|---|---|---|---|---|
| QMR² 38/19 | Molienda de materias primas | Oruro, Bolivia, línea de clínker de 3,000 t/d | Referencia actual de proyecto del fabricante | Producto actual |
| QMR² 43/21 | Molienda de materias primas | Instalaciones publicadas en México y Brasil | Folleto del fabricante QMR² | Producto de segunda generación |
| QMR² 45/23 | Molienda de materias primas | Afyon, Turquía, línea de clínker de 4,000 t/d | Referencia actual de proyecto del fabricante | Instalación actual |
| QMR² 48/24 | Molienda de materias primas | Mombasa, Kenia; Yamama, Arabia Saudita | Referencia actual de proyecto del fabricante | Instalación actual |
| QMC² 40/20 | Molienda de cemento / materiales cementosos | Cementos Cibao, República Dominicana | Referencia actual de proyecto del fabricante | En servicio desde 2021 |
| QMC² 45/23 | Molienda de cemento / materiales cementosos | Oruro, Bolivia; Afyon, Turquía | Referencia actual de proyecto del fabricante | Instalación actual |
| QMC² 51/25 | Molienda de cemento / materiales cementosos | Cemento Progreso, Guatemala, 2 unidades | Referencia actual de proyecto del fabricante | Instalación actual |

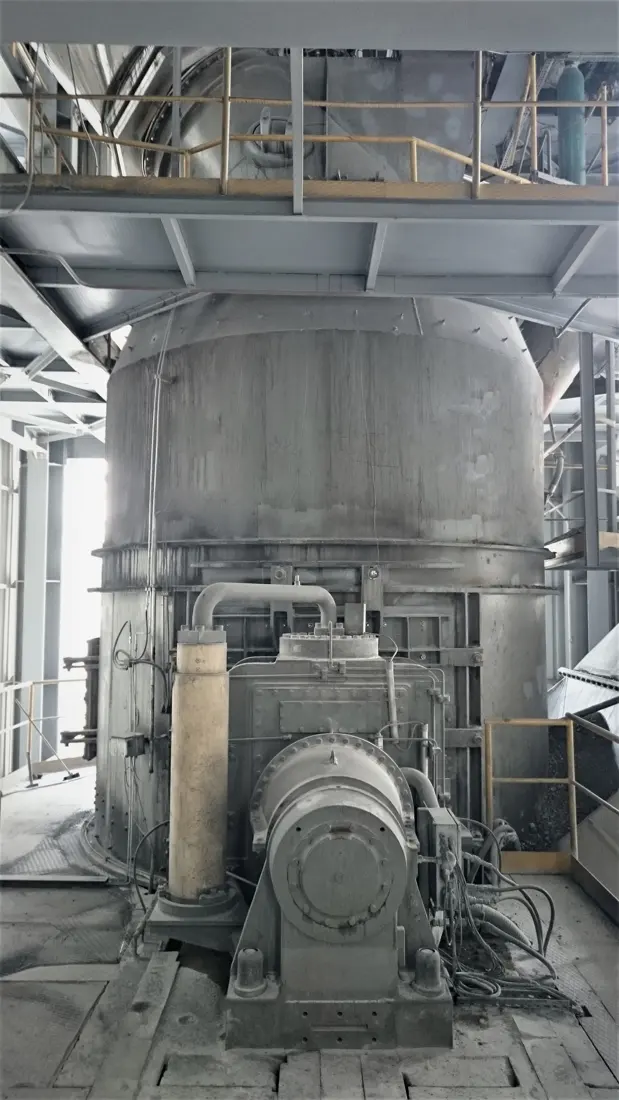

| QMK² 24/12 | Molienda de carbón / coque de petróleo | Mombasa, Kenia, 3 unidades de rodillos | Referencia actual de proyecto del fabricante | Instalación actual |
| QMK² 32/16 | Molienda de carbón, coque de petróleo o lignito | India, Indonesia y Turquía | Referencia actual de proyecto del fabricante | Instalación actual |
| QMS² (familia publicada) | Molienda de escoria | No se publica un modelo dimensional específico | Identifique mediante placa y planos del proyecto | Familia de productos actual |

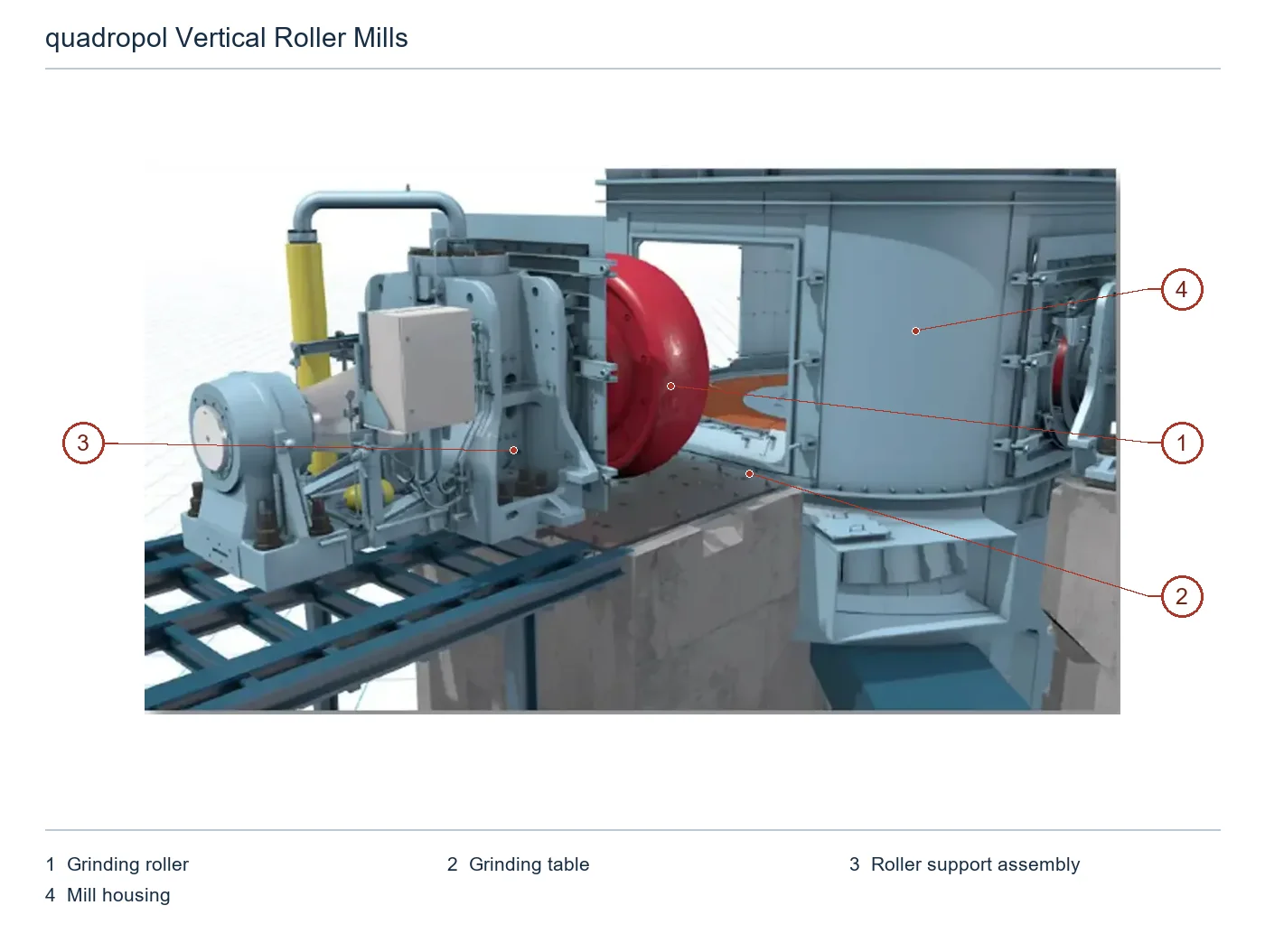

Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación | Aplica a |
|---|---|---|---|

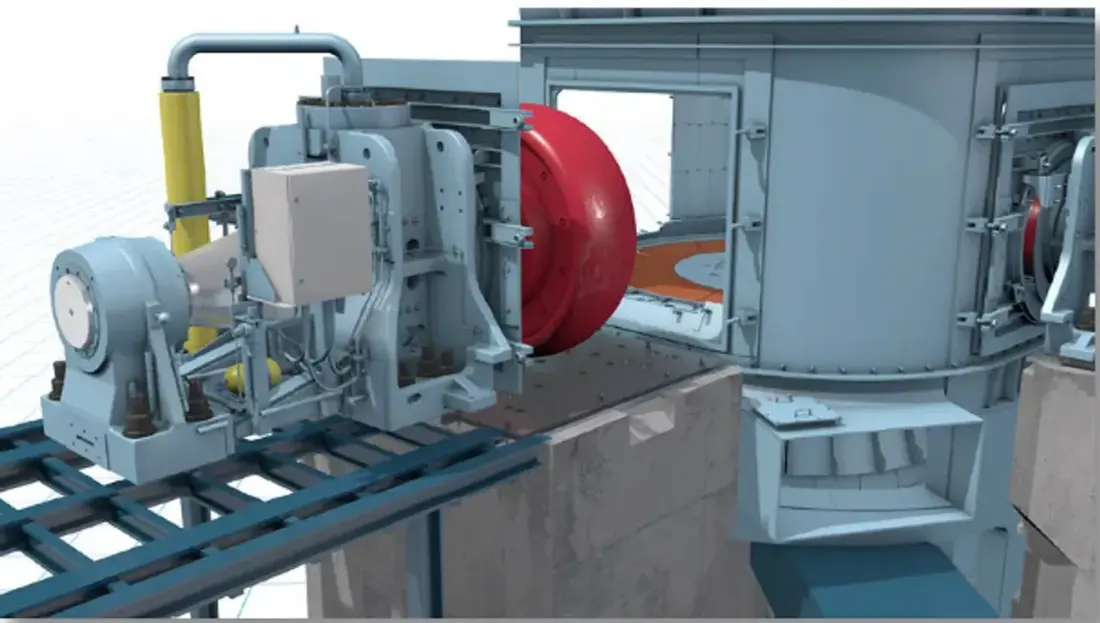

| 1 | Rodillo de molienda | Rodillo de molienda rojo en posición abierta a la izquierda | quadropol (exhibición de rodillo de molienda abierto de OEM; especificación exacta QMR/QMC no indicada) |
| 2 | Mesa de molienda | Mesa de molienda naranja visible dentro del molino bajo el rodillo | quadropol (exhibición de rodillo de molienda abierto de OEM; especificación exacta QMR/QMC no indicada) |
| 3 | Conjunto de soporte del rodillo | Estructura de soporte gris a la izquierda del rodillo | quadropol (exhibición de rodillo de molienda abierto de OEM; especificación exacta QMR/QMC no indicada) |
| 4 | Carcasa del molino | Carcasa cilíndrica gris alrededor de la cámara de molienda | quadropol (exhibición de rodillo de molienda abierto de OEM; especificación exacta QMR/QMC no indicada) |
La presión, el impacto, la abrasión, la erosión por aire y el calor varían según la posición. Revise por separado el material, la capa de trabajo y la fabricación.
Bandaje de rodillo de molienda
Piezas de desgaste principales de quadropol® que compactan y muelen el lecho de material. Compare el perfil, la superficie de trabajo, el agujero, las chavetas/abrazaderas, la posición del rodillo y el margen de desgaste con los planos de montaje.
Ver la página de la parte común →
Revestimiento / segmento de mesa de molienda
Forman la superficie de la mesa giratoria y, con los rodillos, el lecho de molienda. Revise conjuntamente el número de segmentos, las curvas, el espesor, los orificios, las posiciones interiores/exteriores, las interfaces del anillo de retención y las plantillas de desgaste.
Ver la página de la parte común →
Anillo de toberas / anillo de álabes
Regulan el aire ascendente alrededor de la mesa para transportar material. Compare los ángulos de los álabes, el área de paso, las secciones, los diámetros, la fijación y la holgura de la mesa con la carcasa y la configuración del proceso.
Ver la página de la parte común →
Anillo de contención / retención
Controlan la profundidad del lecho en el borde de la mesa y estabilizan la molienda. Adapte la altura, los segmentos, los diámetros, las interfaces, la posición de la mesa y el ajuste a la instalación QMR², QMC², QMK² o QMS² concreta.
Ver la página de la parte común →
Revestimiento del conducto de alimentación
Protegen los conductos centrales de alimentación y caída contra impactos de trozos, desgaste por deslizamiento y acumulación. Compare el perfil, los orificios, la altura de caída, la pendiente y la posición respecto al centro de la mesa con los planos de la canaleta.
Ver la página de la parte común →
revestimiento de la carcasa del molino
Protegen la carcasa de la cámara, las puertas de acceso y las zonas erosionadas por aire con polvo. Compare las zonas, curvas, orificios, fijaciones soldadas/atornilladas, aberturas y flujo de aire con los planos de la carcasa.
Ver la página de la parte común →
Revestimiento de canaleta de rechazo
Protegen los conductos de partículas gruesas no arrastradas por el aire, metales intrusivos y rechazos. Compare los puntos de caída, curvas, puertas, juntas, orificios e interfaces posteriores con los planos del sistema de retorno.
Ver la página de la parte común →Revise los repuestos de accionamiento y funcionales por serie, interfaces, cargas, velocidad, material, tratamiento térmico, detección de defectos, sellos, lubricación y equilibrado dinámico.
Unidad de rodillo preensamblada
Incluye rodillo, eje, soporte articulado, rodamientos, cilindro, lubricador e interfaces. El número y diseño varían según la serie/proyecto; identifique el conjunto completo mediante los planos.
Envíe los planos de conjunto de la unidad de rodillo →
Rodamiento del rodillo & sello
Soportan el rodillo e impiden la entrada de polvo de la cámara. Compare la designación del rodamiento, la holgura, el muñón, el alojamiento, las tapas, la lubricación y el diseño y orientación del sello con la placa y los registros de montaje.
Ver la página de la parte común →
Cilindro hidráulico, acumulador & juego de sellos
Cada cilindro aplica la fuerza de molienda a su unidad de rodillo, mientras los acumuladores amortiguan las cargas. Revise conjuntamente diámetro interior, carrera, pasadores, distancia de montaje, presión, interfaces y sellos.
Ver la página de la parte común →Caja de engranajes del accionamiento de la mesa & acoplamiento
Para QMR², QMK², QMC²-TD y otras configuraciones con accionamiento de mesa. Compare motor, caja de engranajes, acoplamiento, brida de salida, soporte axial, giro, potencia y velocidad con las placas y los planos de interfaces.
Envíe placas de identificación de unidades y planos de interfaz →Unidad de accionamiento de rodillo QMC²-RD
Cada rodillo QMC²-RD tiene un motor y una caja de engranajes independientes. Revise el número de accionamientos, la velocidad del rodillo, los acoplamientos, los soportes de reacción, las interfaces de desconexión rápida y las protecciones del molino de materiales cementantes concreto.
Envíe los registros del accionamiento QMC²-RD →
Rotor del separador & álabe guía
Regulan la finura del producto en un flujo de aire rápido con polvo. Compare el diámetro del rotor, el número/ángulo de álabes, los ejes, los revestimientos, el grado de equilibrado, la velocidad y las interfaces de la carcasa del molino con los planos del separador.
Ver la página de la parte común →No. Difieren la alimentación, el número de rodillos, los rodillos/mesas, el flujo de aire, la clasificación, los accionamientos y la seguridad. Incluso con códigos similares hay que comparar el modelo completo, el número de serie y los planos.
El fabricante los utiliza como identificadores de modelo, pero no se dispone aquí de una definición pública uniforme para todas las generaciones. No se presupone una conversión; las dimensiones se obtienen de las placas, los planos y las mediciones.
No. Se requieren dimensiones, posición, fijación, material o composición química de la muestra, dureza, condiciones de desgaste, unidad de rodillo y revisión del plano; cuando sea necesario, se realizan mediciones tridimensionales y ensayos de materiales.
Proporcione el modelo completo, número de serie, número de rodillos, accionamiento TD / RD, plano, fotos de piezas usadas, material, dimensiones y condiciones para la identificación, evaluación de materiales, fabricación, control de calidad y entrega.
