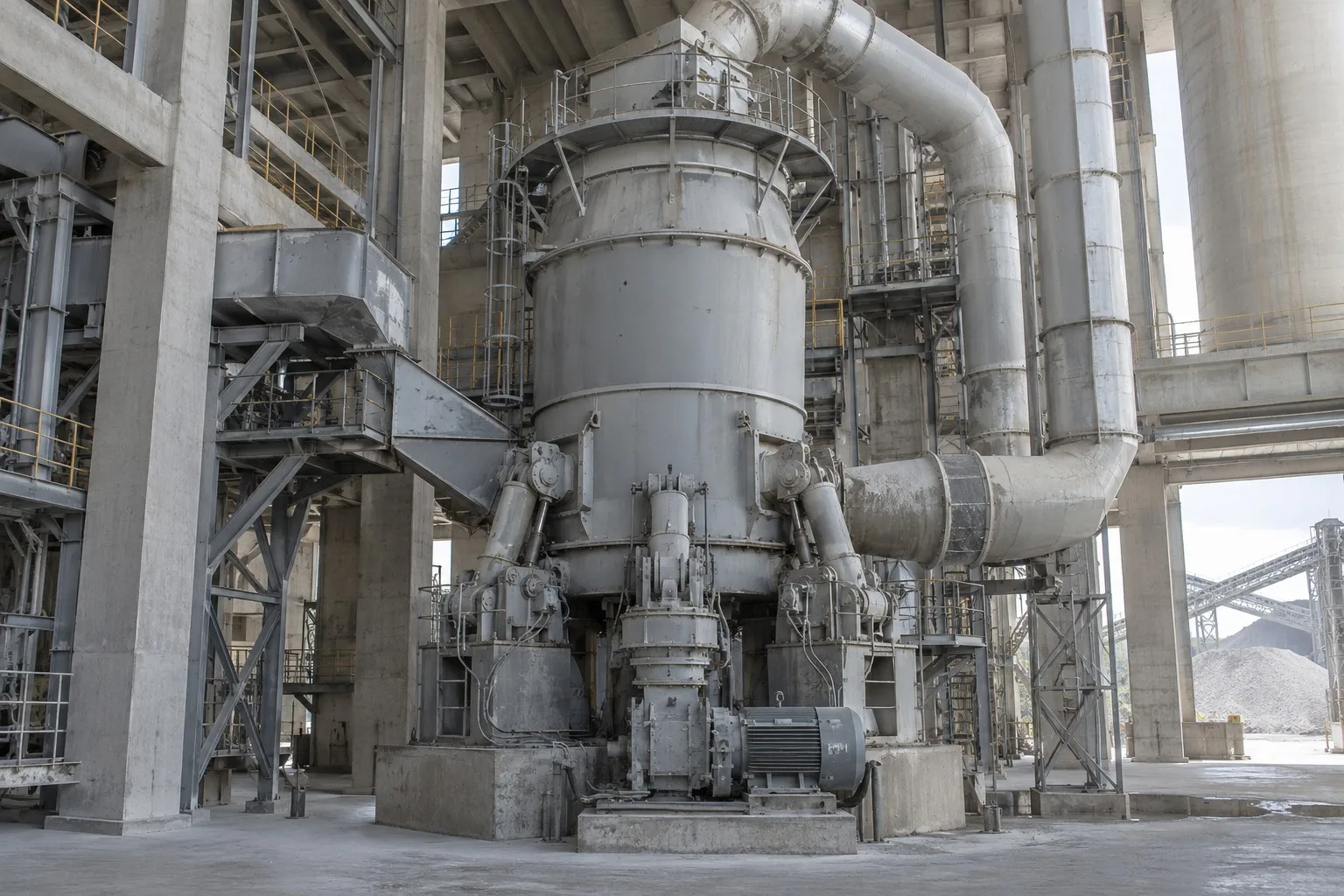

Molino vertical

Equipo principal de molienda. Los aros de rodillo y los revestimientos de la mesa están sometidos a compresión y abrasión del lecho de partículas. La fundición de alto cromo y los compuestos con recargue duro son opciones habituales de materiales.

Vista de sección de equipo

Diagrama de ubicación de piezas cortadas de molino vertical

Los molinos de rodillos verticales utilizan varios rodillos para comprimir y cizallar un lecho de material sobre una mesa de molienda que gira horizontalmente. El gas caliente ingresa a través del anillo de la boquilla alrededor de la mesa y transporta partículas finas al clasificador dinámico. Las partículas gruesas regresan a la mesa, mientras que el material atrapado y las partículas gruesas difíciles de moler salen a través del sistema de rechazo. Las principales piezas de desgaste están ubicadas en los rodillos, la mesa, el anillo de la boquilla, el clasificador y los conductos de gas cargados de polvo.

Piezas del equipo

Identificación de piezas y detalles técnicos

Explore nombres de piezas, imágenes, opciones de materiales y requisitos técnicos. Seleccione una tarjeta para abrir la página de piezas de repuesto correspondiente.

Partes individuales

Piezas individuales y de mantenimiento

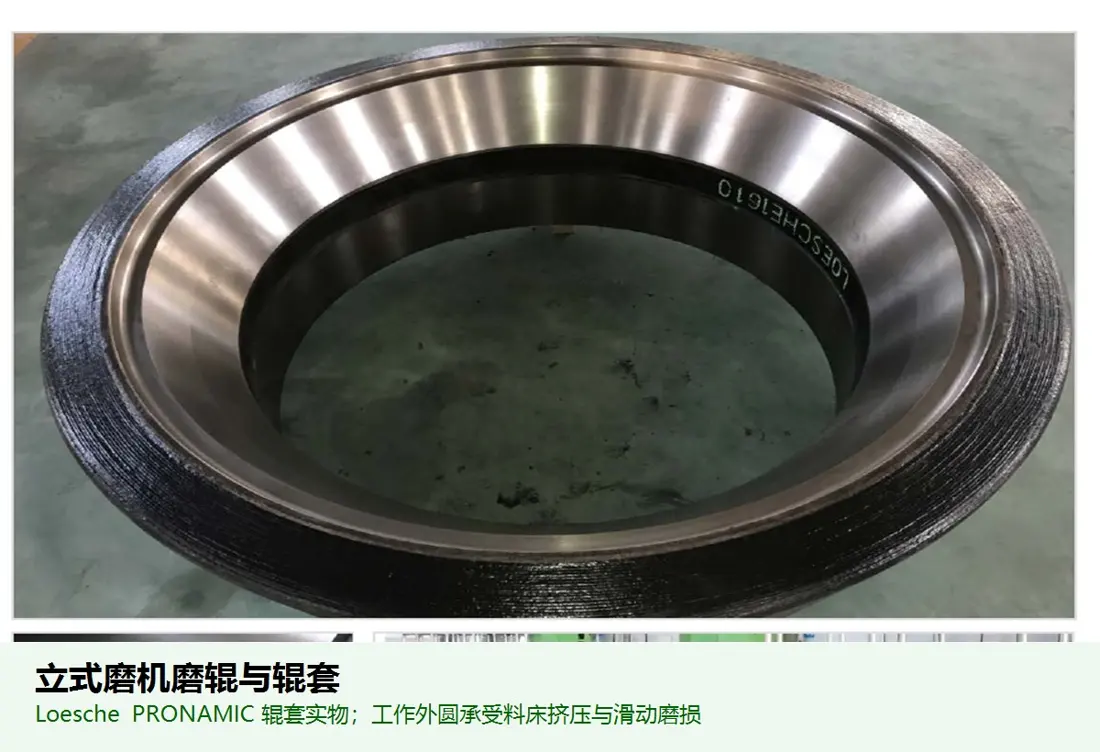

Conjunto de rodillo de molienda / banda del rodillo

Rodillo de molienda / banda del rodillo

Opciones de material: Hierro blanco con alto contenido de cromo, Ni-Hard 4 o un compuesto de recargue duro multicapa con respaldo de acero
Requisitos técnicos: Retain material family and verification items; Confirm hardness, tensile strength and other numerical properties against a material specification, manufacturer data or approved project record before publishing.

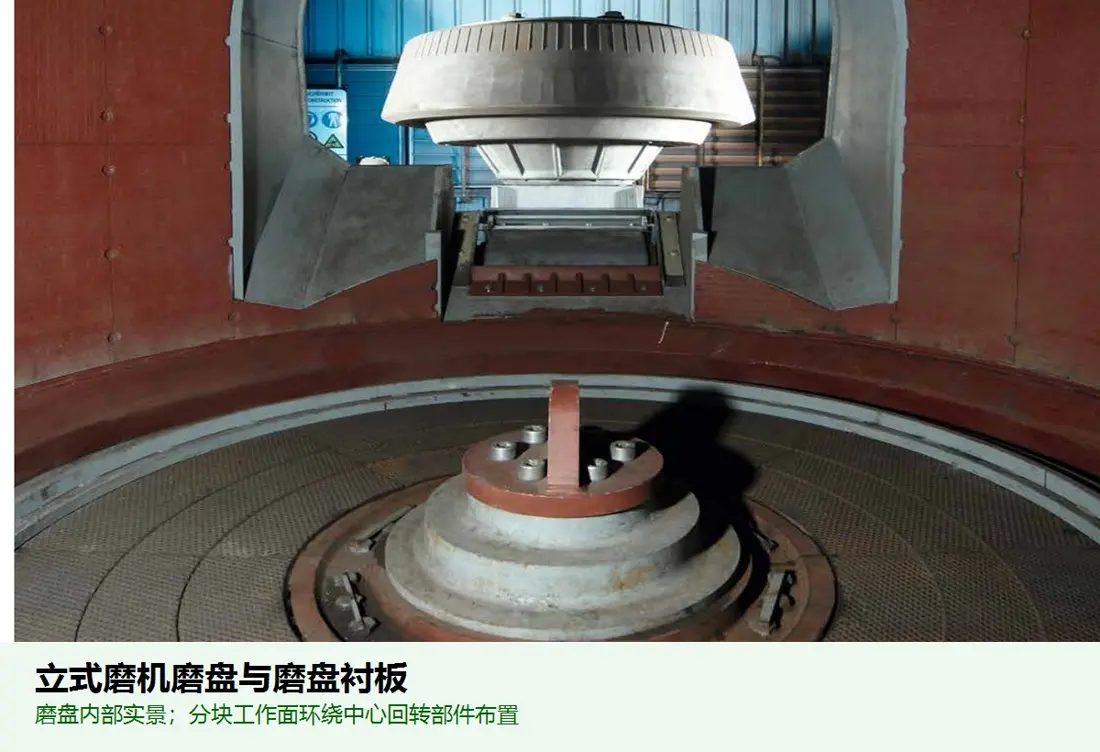

Conjunto de mesa de molienda / revestimiento de mesa

Mesa de molienda / revestimiento de mesa

Opciones de material: Hierro blanco con alto contenido de cromo, Ni-Hard 4 o un compuesto de recargue duro con respaldo de acero
Requisitos técnicos: Control radial wear uniformity and joints between segments. Confirm hardness, tensile strength and other numerical properties against a material specification, manufacturer data or approved project record before publishing.

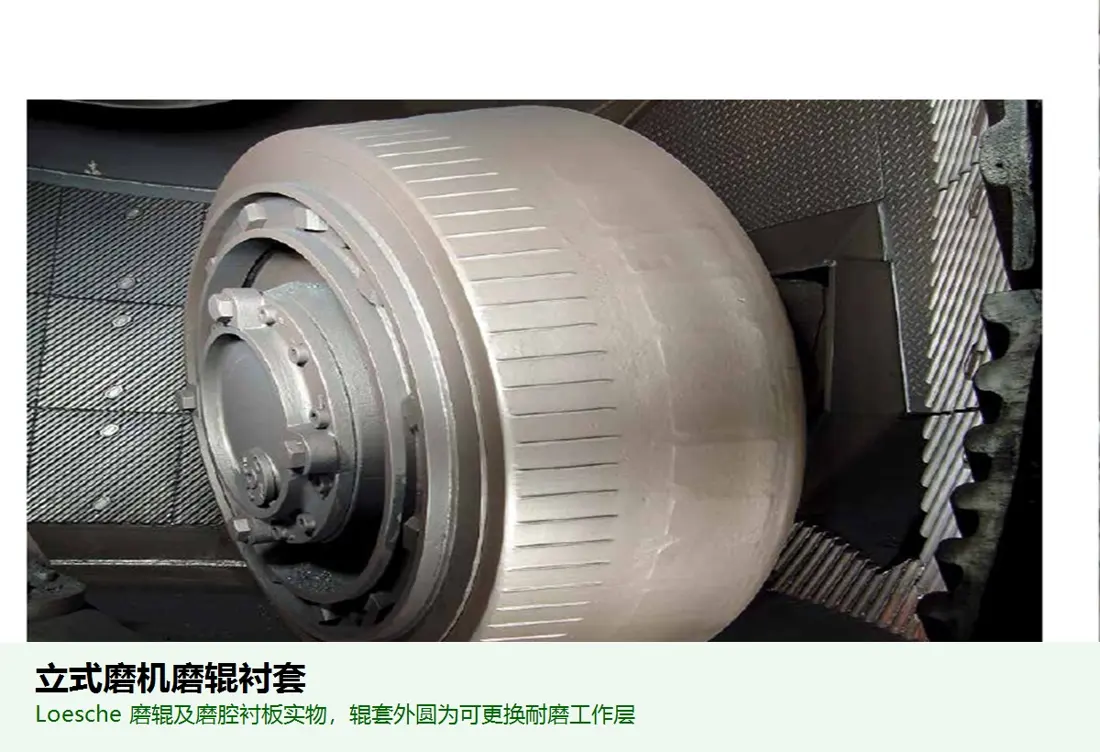

Camisa del rodillo de molienda

Revestimiento de rodillo / camisa de rodillo

Opciones de material: Aros de rodillo reemplazables de fundición de alto cromo o aros compuestos con recargue duro
Requisitos técnicos: Equilibre la resistencia a la abrasión, la resistencia al desconchado y el ajuste seguro en el núcleo del rodillo.

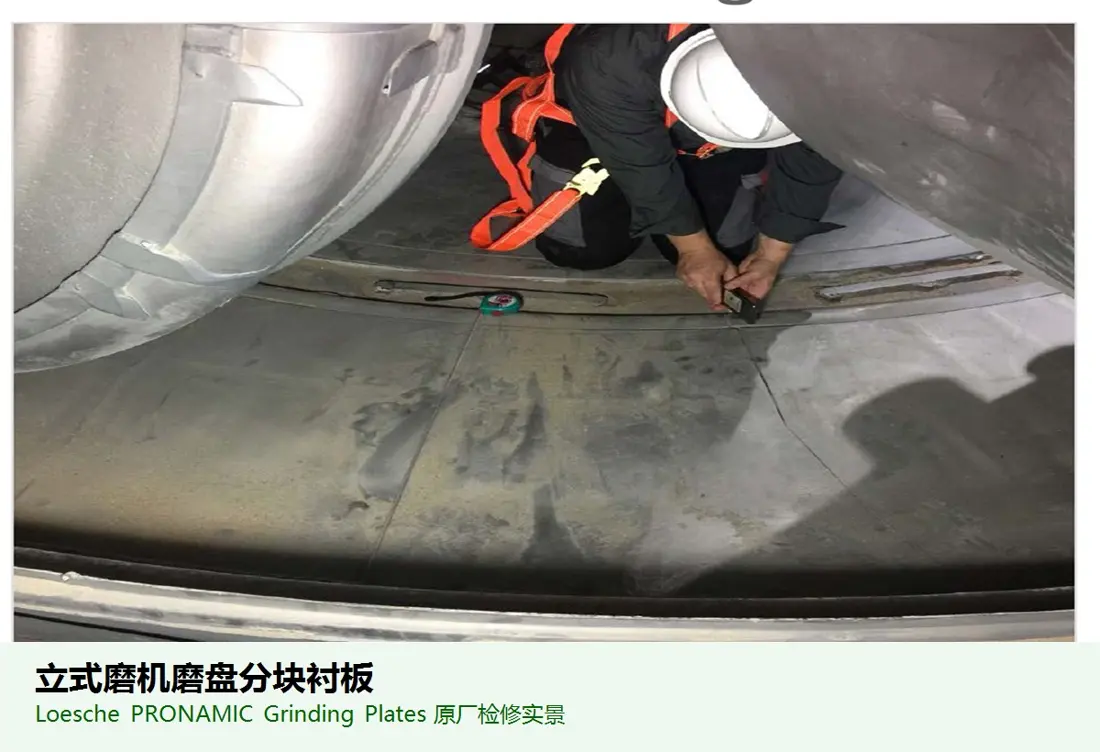

Revestimiento segmentado de la mesa de molienda

Segmentos de mesa / placas de molienda

Opciones de material: Hierro blanco con alto contenido de cromo, Ni-Hard 4 o placa compuesta de recargue duro con respaldo de acero
Requisitos técnicos: Controle la dureza, el grosor y la variación del peso del segmento para evitar la vibración de la mesa y los puntos altos locales.

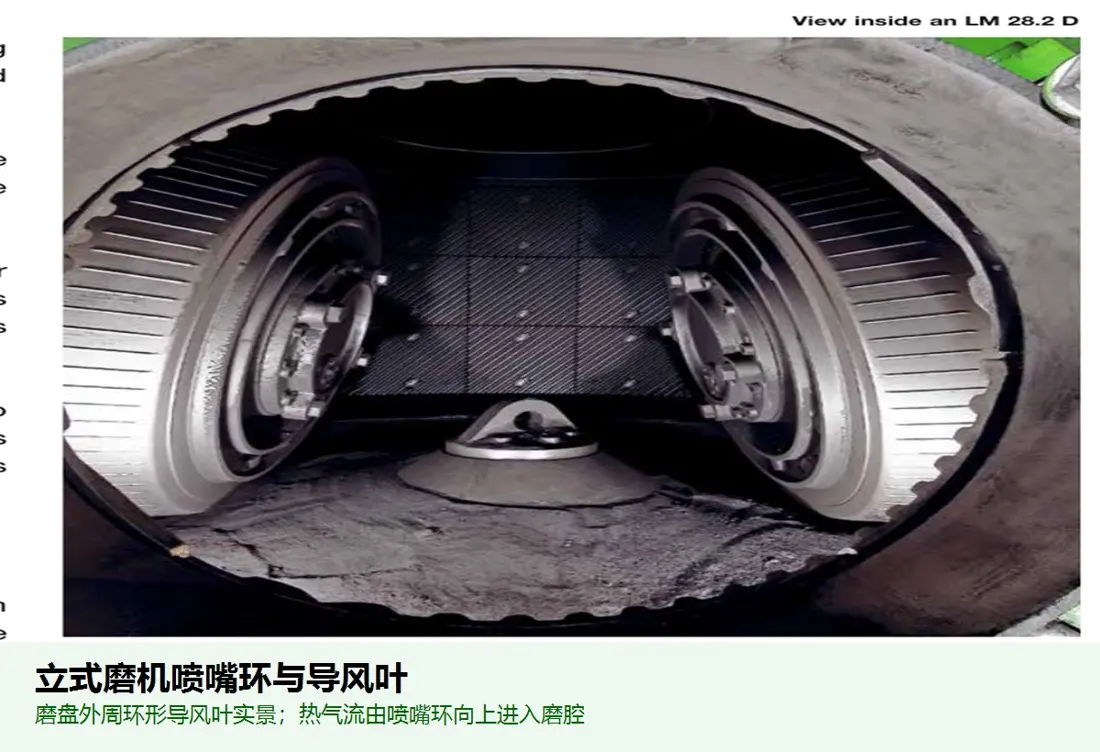

Anillo de toberas / anillo de álabes

Opciones de material: Acero aleado resistente al calor y al desgaste, acero resistente al desgaste o compuestos con recargue duro
Requisitos técnicos: Requires erosion and thermal cycling resistance. Confirm hardness, tensile strength and other numerical properties against a material specification, manufacturer data or approved project record before publishing.

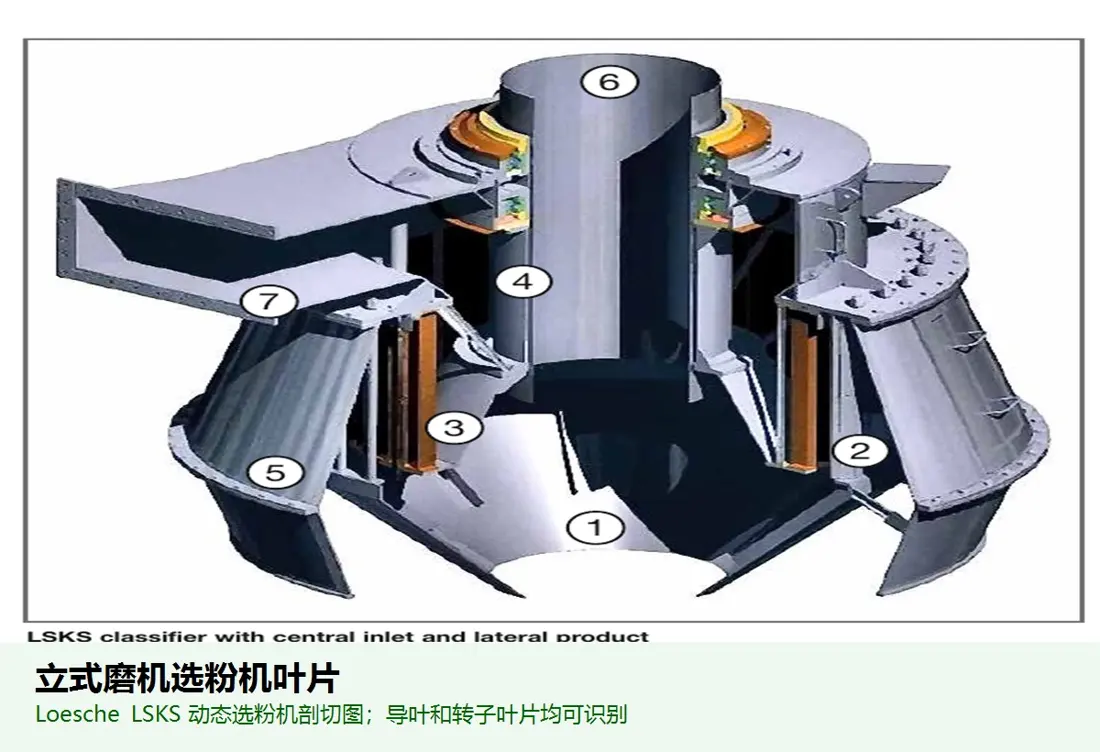

Álabe del clasificador de aire

álabe del clasificador / álabe

Opciones de material: NM400/NM450, placa de desgaste recubierta dura o compuestos cerámicos
Requisitos técnicos: Wear-resistant steel; Control blade weight balance. Confirm hardness, tensile strength and other numerical properties against a material specification, manufacturer data or approved project record before publishing.

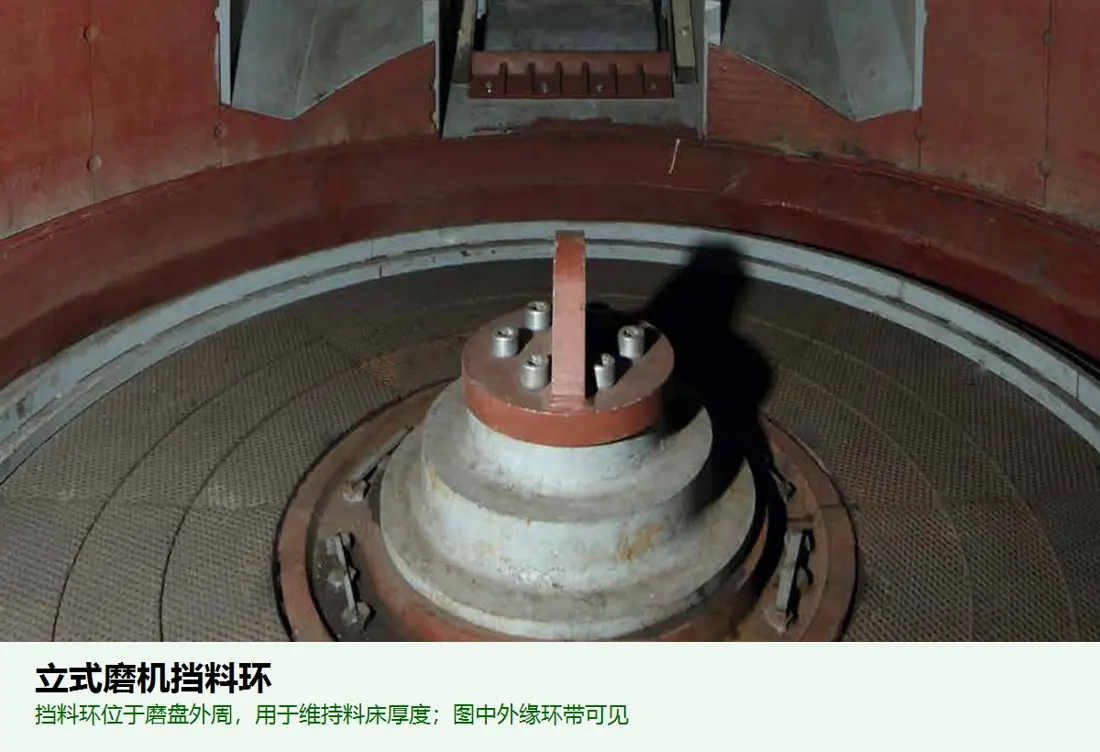

Anillo de retención

Anillo de contención / retención

Opciones de material: Acero resistente al desgaste, acero fundido de baja aleación o compuestos con recargue duro
Requisitos técnicos: Requiere resistencia a la erosión y a la deformación. La altura y el espacio libre afectan directamente el espesor del lecho de material.

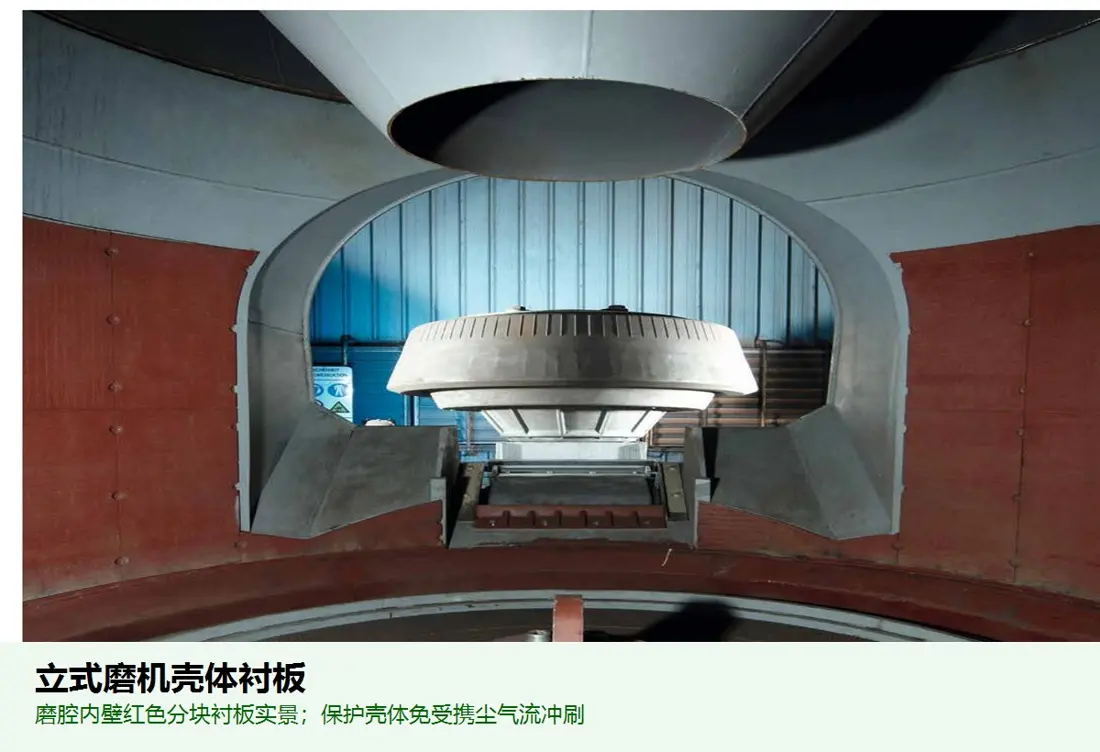

Revestimiento de la carcasa del molino

Revestimiento del cuerpo del molino / revestimiento de la carcasa

Opciones de material: NM400—NM500, placa compuesta bimetálica o cerámica resistente al desgaste
Requisitos técnicos: Steel plate. Confirm hardness, tensile strength and other numerical properties against a material specification, manufacturer data or approved project record before publishing.

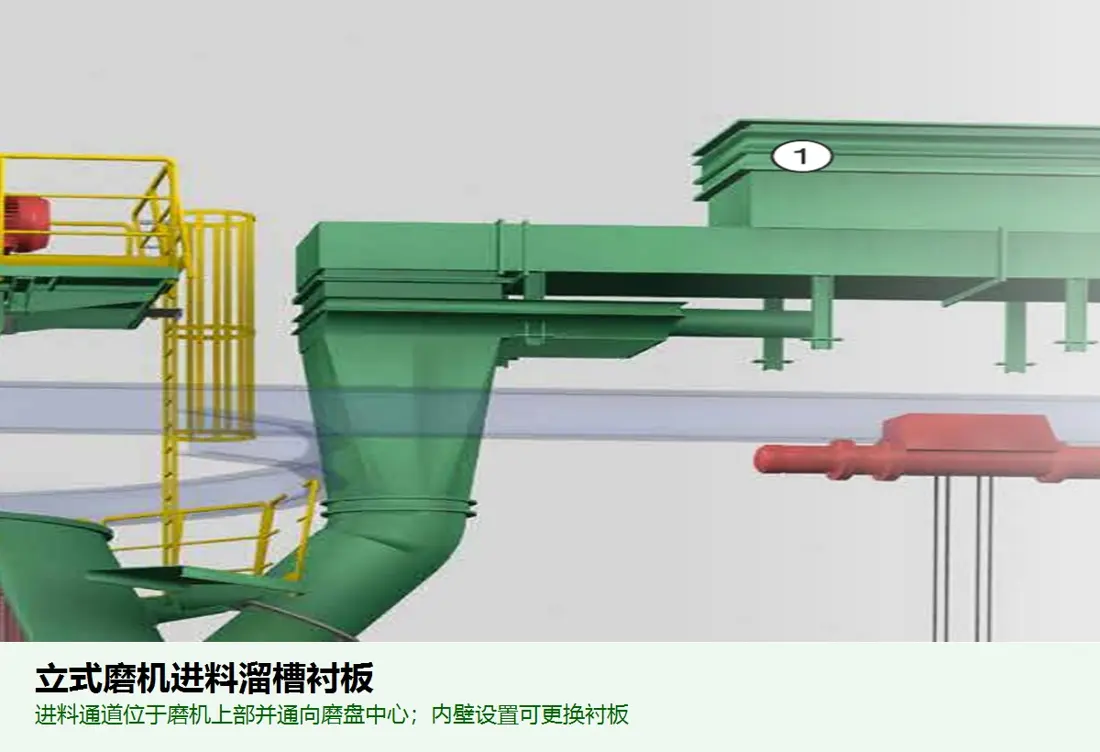

Revestimiento del conducto de alimentación

Opciones de material: NM450/NM500, composites bimetálicos o cerámica-caucho
Requisitos técnicos: Tenga en cuenta el impacto de la caída del material, la erosión y la acumulación, utilizando secciones reemplazables.

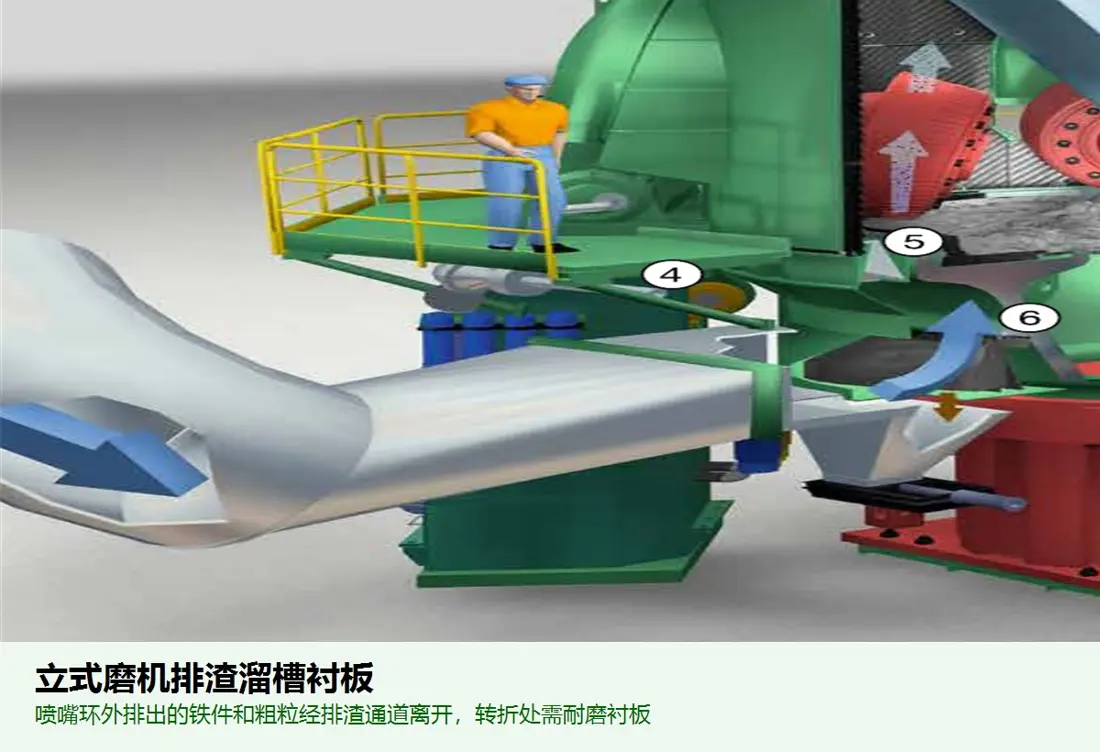

Revestimiento de la canaleta de rechazos

Revestimiento de canaleta de rechazo

Opciones de material: NM400—NM500 o placa compuesta bimetálica
Requisitos técnicos: Resiste impactos de hierro atrapado, partículas gruesas y material caliente, con protección adicional en cambios en la dirección del flujo.

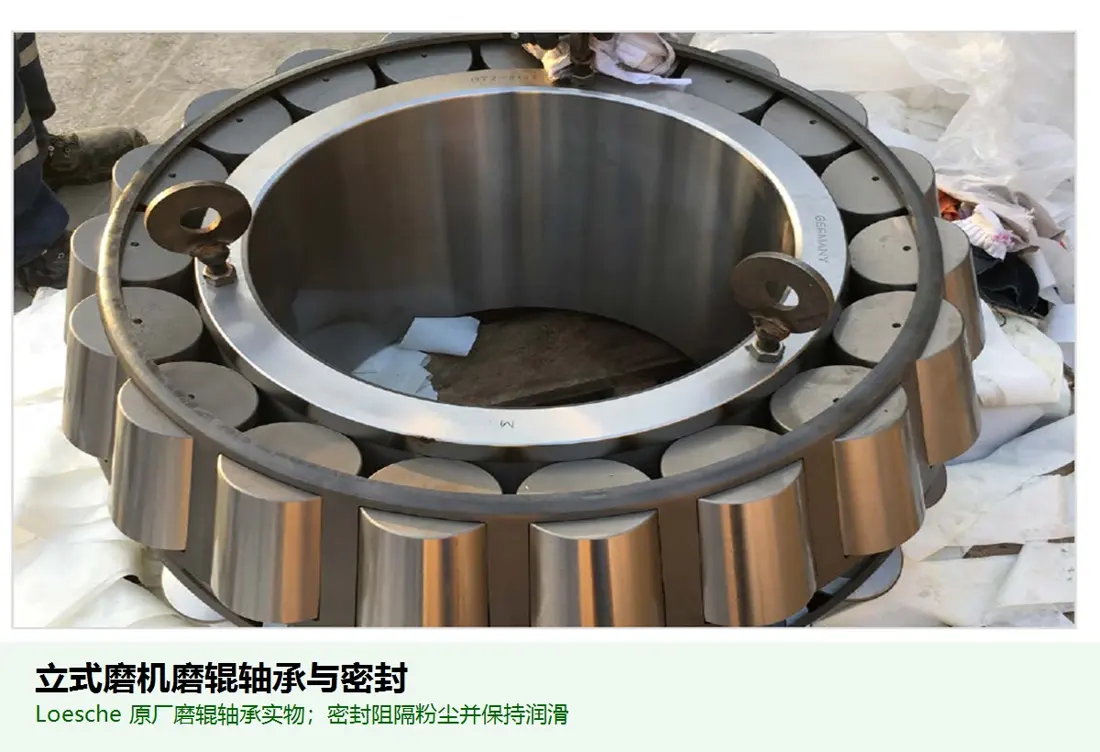

Rodamiento del rodillo de molienda / sello

Rodamiento de rodillo / sello de rodamiento

Opciones de material: Acero para rodamientos GCr15/100Cr6; Sellos NBR, HNBR o FKM
Requisitos técnicos: Retain material family and verification items; Confirm hardness, tensile strength and other numerical properties against a material specification, manufacturer data or approved project record before publishing.

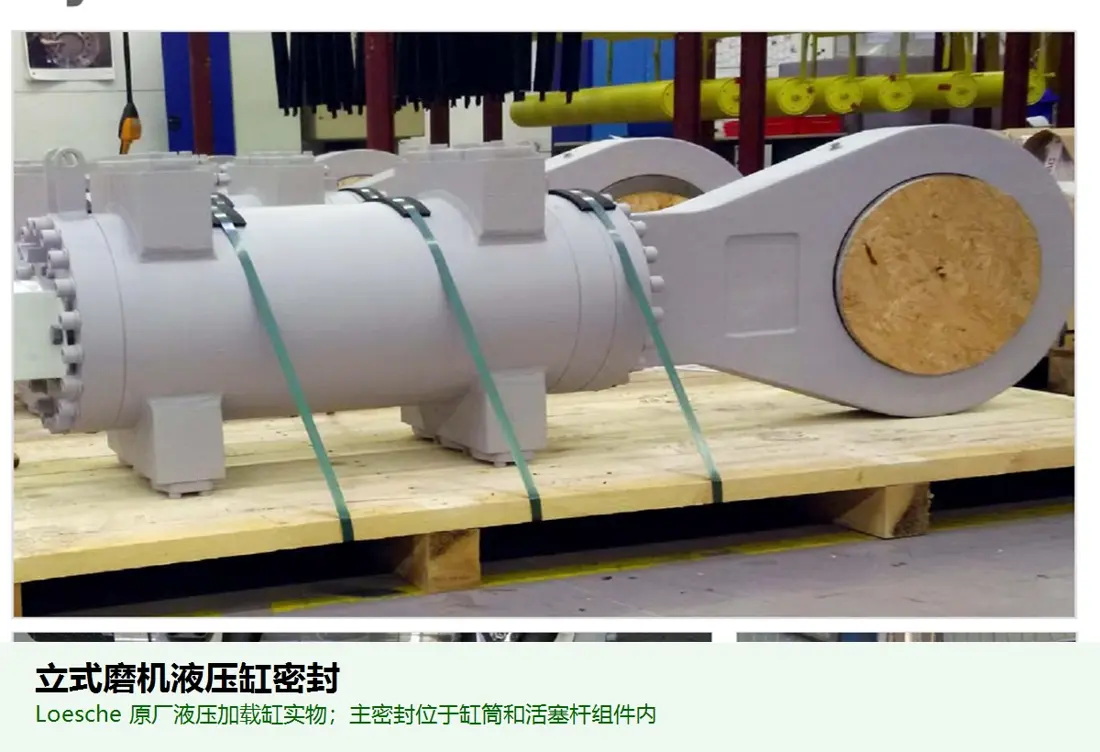

Sello del cilindro hidráulico

Sello de cilindro hidráulico

Opciones de material: Sellos primarios PU con sellos secundarios y anillos de respaldo NBR/FKM
Requisitos técnicos: Retain material family and verification items; Confirm hardness, tensile strength and other numerical properties against a material specification, manufacturer data or approved project record before publishing.

Los materiales para piezas con nombres similares pueden diferir según el OEM, el modelo de máquina y las condiciones de funcionamiento. Compruebe el modelo de la máquina, el dibujo y las dimensiones medidas antes de realizar el pedido o fabricar.
