Вертикальная мельница

Основное оборудование для измельчения. Бандажи валков и футеровки стола подвергаются сжатию и абразивному износу в слое частиц. Высокохромистый чугун и композиты с износостойкой наплавкой — распространённые варианты материалов.

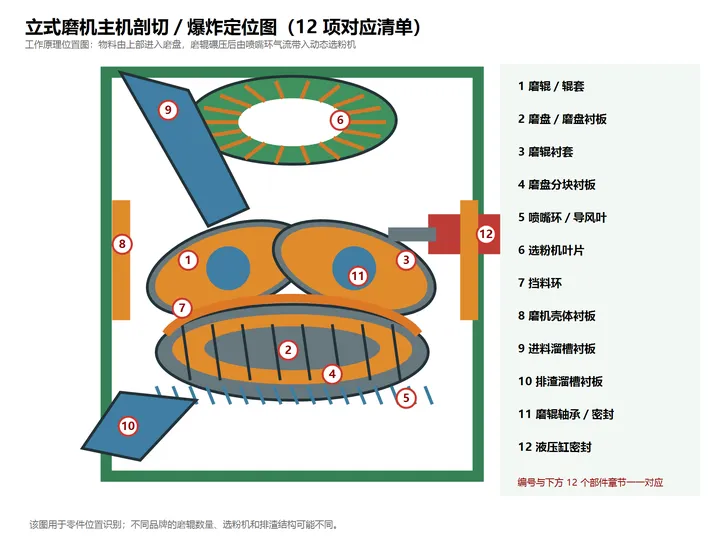

Вид в разрезе оборудования

Схема расположения деталей вертикальной мельницы в разрезе

Вертикальные валковые мельницы используют несколько валков для сжатия и резки слоя материала на горизонтально вращающемся размольном столе. Горячий газ поступает через сопловое кольцо вокруг стола и переносит мелкие частицы в динамический классификатор. Крупные частицы возвращаются на стол, а примеси и трудноизмельчаемые крупные частицы уходят через систему отбраковки. Основные изнашиваемые детали расположены в роликах, столе, сопловом кольце, классификаторе и запыленных газовых каналах.

Части оборудования

Часть Идентификация и технические подробности

Изучите названия деталей, изображения, варианты материалов и технические требования. Выберите карту, чтобы открыть соответствующую страницу запасных частей.

Отдельные детали

Отдельные детали и расходные элементы

Размольный ролик / бандаж ролика в сборе

Размольный ролик / бандаж ролика

Параметры материалов: Белый чугун с высоким содержанием хрома, Ni-Hard 4 или многослойный наплавочный композит на стальной основе.
Технические требования: Литые изнашиваемые слои обычно ориентированы примерно на 58—65 HRC. Для композитов на стальной основе учитывайте термостойкость, устойчивость к хрупкому разрушению и ремонтопригодность.

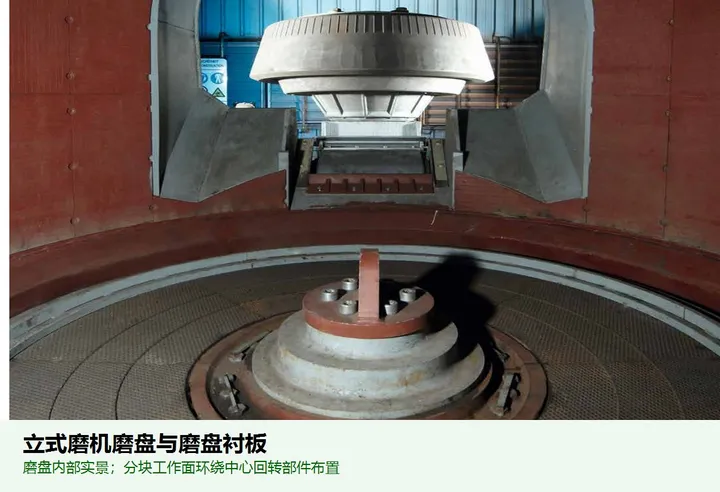

Размольный стол / футеровка стола в сборе

Размольный стол / футеровка стола

Параметры материалов: Белый чугун с высоким содержанием хрома, Ni-Hard 4 или наплавочный композит на стальной основе.
Технические требования: Рабочий слой: обычно примерно 55—65 HRC. Контролируйте равномерность радиального износа и стыков между сегментами.

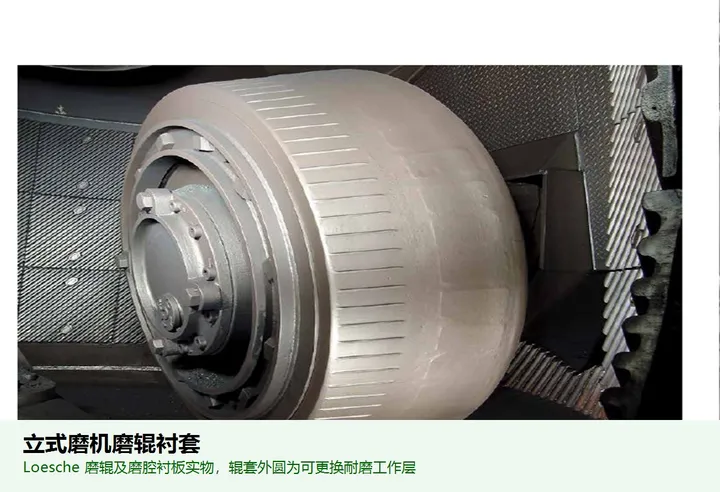

Бандаж размольного ролика

Футеровка валка / бандаж валка

Параметры материалов: Сменные бандажи валков из высокохромистого чугуна или композитные бандажи с износостойкой наплавкой
Технические требования: Сбалансируйте стойкость к истиранию, устойчивость к растрескиванию и надежную посадку на сердечнике ролика.

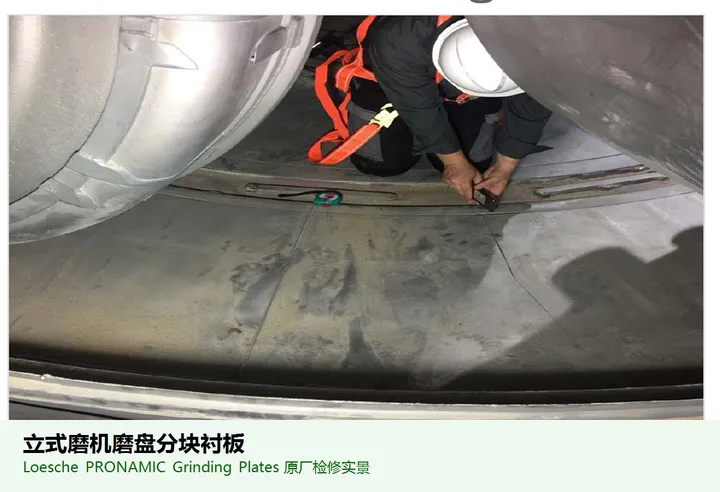

Сегментная футеровка размольного стола

Сегменты стола / размольные плиты

Параметры материалов: Белый чугун с высоким содержанием хрома, Ni-Hard 4 или композитная пластина с твердым покрытием на стальной основе.
Технические требования: Контролируйте твердость, толщину и вес сегментов, чтобы предотвратить вибрацию стола и локальные выступы.

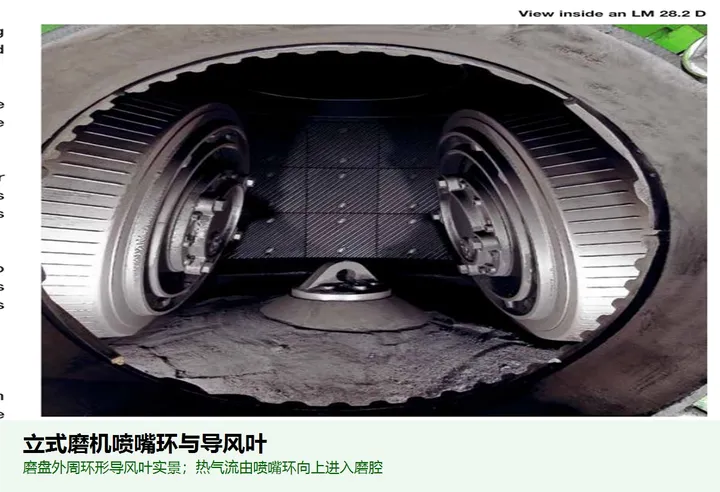

Сопловое кольцо / жалюзийное кольцо

Сопловое / жалюзийное кольцо

Параметры материалов: Жаропрочная и износостойкая легированная сталь, износостойкая сталь или наплавленные композиты.
Технические требования: Требуется устойчивость к эрозии и термоциклированию; рабочий слой обычно имеет размер примерно 45—60 HRC, в зависимости от спецификации.

Лопатка воздушного классификатора

лопатка классификатора / лопатка

Параметры материалов: NM400/NM450, износостойкая пластина с твердым покрытием или керамические композиты.
Технические требования: Износостойкая сталь: примерно 400—500 HBW; наплавка: обычно примерно 55—62 HRC. Контролируйте баланс веса лезвия.

Подпорное кольцо

Подпорное / удерживающее кольцо

Параметры материалов: Износостойкая сталь, низколегированная литая сталь или наплавленные композиты.
Технические требования: Требуется устойчивость к эрозии и деформации. Высота и зазор напрямую влияют на толщину слоя материала.

Футеровка корпуса мельницы

Футеровка корпуса мельницы / футеровка кожуха

Параметры материалов: NM400—NM500, биметаллическая композитная пластина или износостойкая керамика.
Технические требования: Стальная пластина: примерно 400—540 HBW, в зависимости от марки. Защищайте территории, подверженные высокоскоростной пылевой газовой эрозии.

Футеровка подающего желоба

футеровочный элемент подающего желоба

Параметры материалов: NM450/NM500, биметаллические или керамико-резиновые композиты.
Технические требования: Учитывайте воздействие падающих материалов, эрозию и наросты, используя сменные секции.

Футеровка жёлоба отбросов

Футеровка жёлоба отвода отходов

Параметры материалов: NM400 — NM500 или биметаллическая композитная пластина.
Технические требования: Устойчив к ударам железа, крупных частиц и горячего материала, а также обеспечивает дополнительную защиту при изменении направления потока.

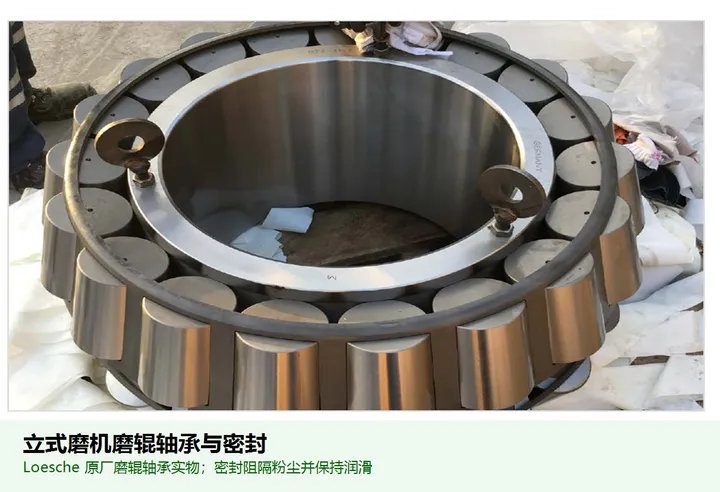

Подшипник размольного ролика / уплотнение

Подшипник валка / уплотнение подшипника

Параметры материалов: подшипниковая сталь GCr15/100Cr6; Уплотнения NBR, HNBR или FKM
Технические требования: Raceway: обычно примерно 60—64 HRC. Уплотнения должны выдерживать воздействие пыли, смазочного масла или смазки и рабочей температуры.

Уплотнение гидроцилиндра

Параметры материалов: Первичные уплотнения PU с вторичными уплотнениями NBR/FKM и опорными кольцами
Технические требования: PU: обычно примерно 90—95 Shore A. Требуется устойчивость к давлению и износу, устойчивость к экструзии и низкая утечка.

Материалы деталей с одинаковыми названиями могут отличаться в зависимости от OEM, модели машины и условий эксплуатации. Перед заказом или изготовлением сверьте модель машины, чертеж и измеренные размеры.
