RPP 2, RPP 3.6, RPP 5 y RPM 10, 13, 16, 20, 24, 32. Use el modelo, la capacidad y el tamaño máximo de alimentación para identificar piezas de desgaste de rodillos, conjuntos de rodillos y repuestos hidráulicos y de accionamiento.
Esta página facilita la identificación de repuestos Enduron HPGR, la evaluación de materiales y el suministro según plano. Determine la serie mediante el modelo completo, la capacidad, el tamaño máximo de alimentación y la potencia instalada; después revise la fabricación con la placa, el número de serie, los planos generales y de detalle, los registros de superficie o piezas usadas trazables.

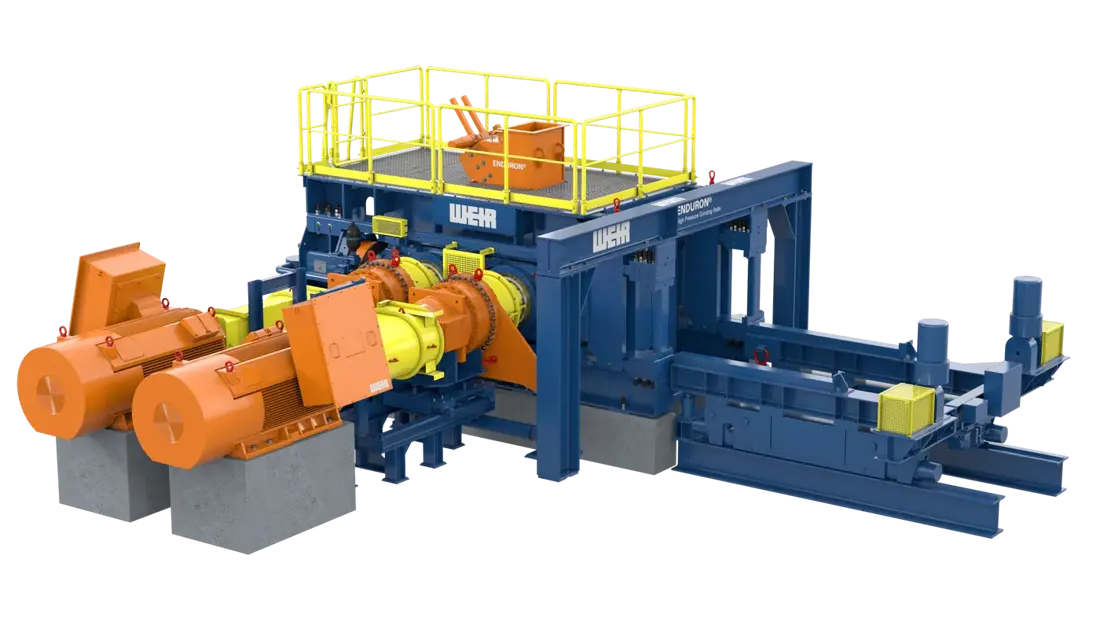

Modelos, capacidad típica, tamaño máximo de alimentación y potencia instalada típica siguen el folleto inglés Enduron HPGR publicado por Weir.
| Modelo estándar | Capacidad típica | Tamaño máximo de alimentación | Potencia instalada típica |
|---|---|---|---|
| RPP 2 | 25–45 t/h | 35 mm | 2 × 50 kW |
| RPP 3.6 | 140–230 t/h | 35 mm | 2 × 230 kW |
| RPP 5 | 180–400 t/h | 38 mm | 2 × 365 kW |
| RPM 10 | 490–835 t/h | 42 mm | 2 × 840 kW |
| RPM 13 | 710–1,025 t/h | 48 mm | 2 × 1,200 kW |
| RPM 16 | 950–1,670 t/h | 54 mm | 2 × 2,415 kW |
| RPM 20 | 1,520–2,075 t/h | 60 mm | 2 × 3,430 kW |
| RPM 24 | 1,950–4,100 t/h | 66 mm | 2 × 4,050 kW |
| RPM 32 | 3,680–5,940 t/h | 80 mm | 2 × 6,800 kW |

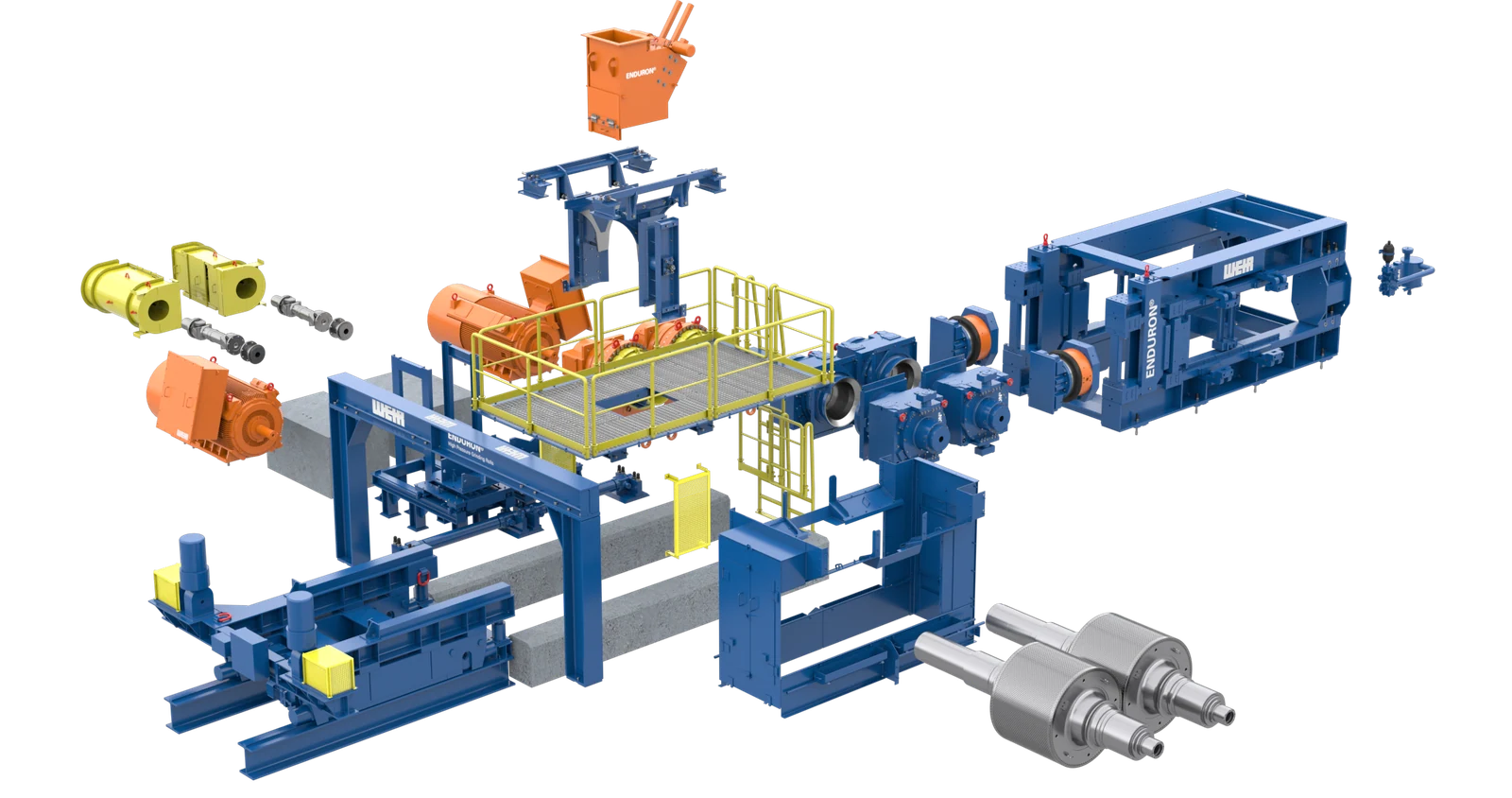

Los anillos de rodillo y los rodillos, espárragos, bloques de borde, placas laterales y revestimientos de alimentación y descarga se agrupan por posición. Las imágenes del fabricante corresponden a los productos Enduron publicados.
Superficie con espárragos, bandaje & rodillo
Los rodillos de HPGR actúan directamente sobre el material. Compare bandajes, ejes, disposición de espárragos, estructura de extremos y orientación de montaje con el modelo completo y los planos. Los distintos diseños de superficie no son directamente intercambiables.
Ver la página de la parte común →

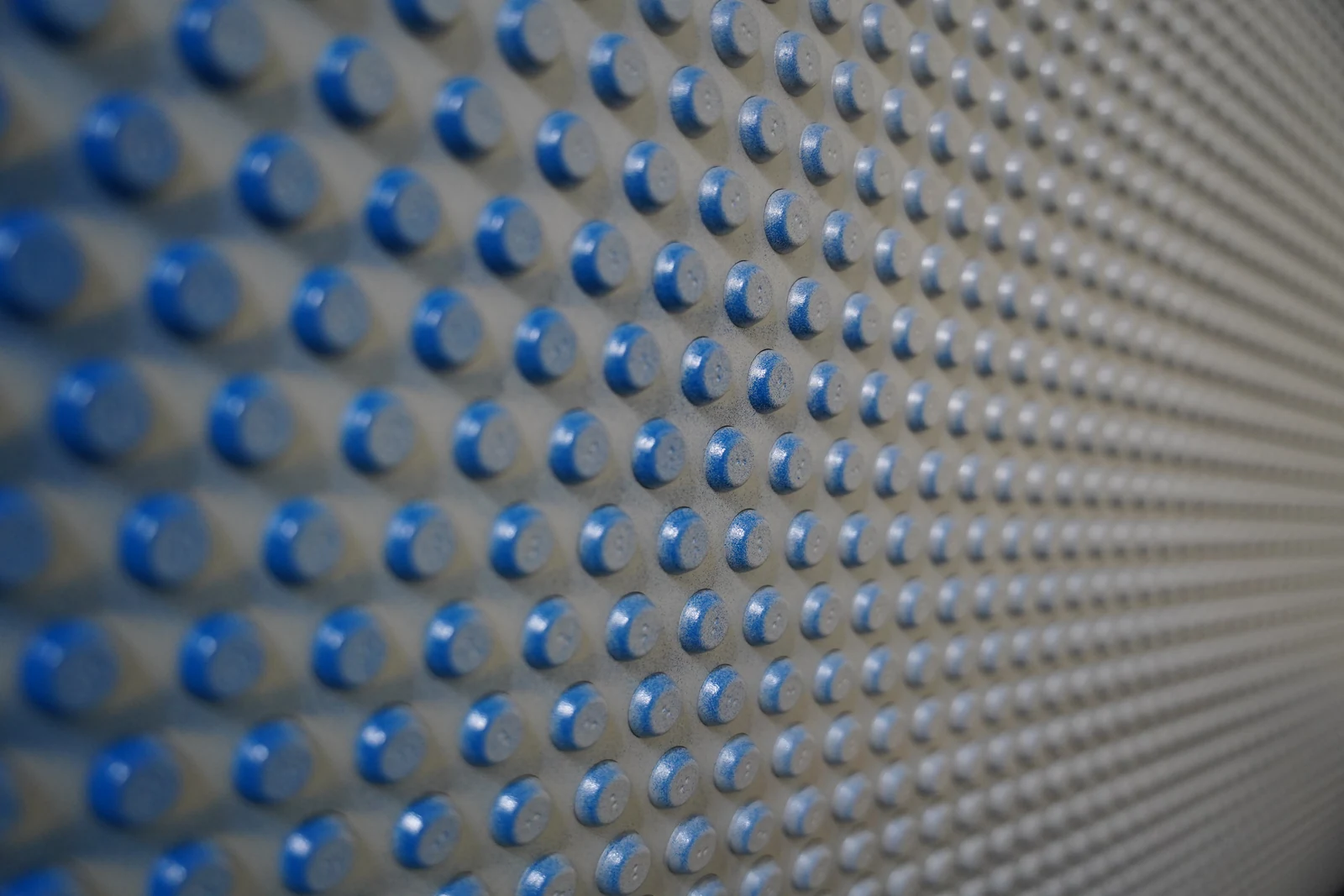

Espárrago de rodillo
Los espárragos soportan cargas, agarran la alimentación y ayudan a formar una capa autógena de material. Para pedirlos se requieren diámetro, longitud, forma del extremo, dureza, distribución de agujeros del cuerpo, ajuste por interferencia y registros de fallas.
Ver la página de la parte común →Protección de borde & bloque de borde
Protegen los bordes del rodillo y limitan su desgaste. Compare el perfil, la cantidad, la orientación y la fijación de los bloques Enduron con el plano concreto de la superficie.
Ver la página de la parte común →Placa lateral & pared lateral
Se sitúan a ambos lados de la abertura entre rodillos para contener el lecho y controlar la holgura de extremos. Enduron utiliza paredes con resortes que se adaptan al desalineamiento de los rodillos. Compare por separado los lados fijo y flotante y la orientación.
Ver la página de la parte común →Canaleta de alimentación & revestimiento de tolva
Situados sobre la abertura entre rodillos, soportan impactos de alimentación, desgaste por deslizamiento y compresión local. Revise por zona los números de placa, posiciones de montaje, perfiles, orificios y orientación.
Ver la página de la parte común →revestimiento de la canaleta de descarga
Bajo la abertura y en las transferencias posteriores, los revestimientos soportan impactos de tortas compactadas y desgaste por deslizamiento y cambios de dirección. Revise por separado las zonas de impacto, deslizamiento, giro del flujo y acumulación.
Revise por separado las piezas de accionamiento y apoyo. Ejes, rodamientos, carga hidráulica, accionamientos, rascadores y bastidor requieren comparar el lado fijo o flotante y las interfaces de montaje.

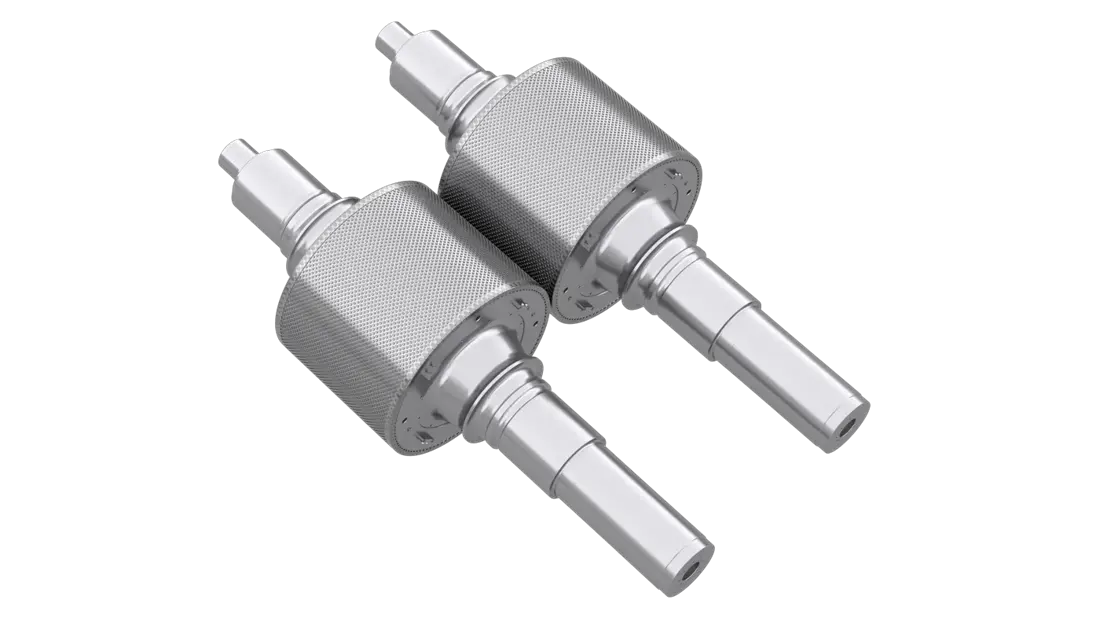

Conjunto de rodillo, eje & bandaje
El conjunto incluye eje, cuerpo o bandaje, superficie con espárragos y conexiones de extremos. Para sustituirlo, compare rodillo fijo o flotante, extremo motriz o no motriz e interfaces de montaje y desmontaje.
Ver la página de la parte común →
Disposición de rodamientos cilíndricos & axiales
Enduron transmite por separado las cargas radiales y axiales a rodamientos de rodillos cilíndricos de cuatro hileras y a rodamientos axiales. Revise conjuntamente designaciones, holguras, ajustes, extremos fijos/flotantes y lubricación.
Ver la página de la parte común →Cilindro hidráulico de presión & juego de sellos
El sistema hidráulico genera presión de molienda y admite el desalineamiento dinámico. Revise diámetros de cilindro y vástago, carrera, articulaciones, acumuladores, ajustes de presión, puertos y sección de cada sello.
Ver la página de la parte común →Interfaces de motor, caja de engranajes & acoplamiento
Dos accionamientos se conectan por separado a los rodillos fijo y flotante. Proporcione modelo, potencia, velocidad, placa de caja de engranajes, relación, salientes de ejes, detalles de acoplamiento y sentido de giro para revisar los repuestos.
Ver la página de la parte común →Sello de rodamiento & sistema de lubricación por aceite
La lubricación por aceite mantiene limpios los rodamientos y estable la temperatura; los sellos admiten el desalineamiento de los rodillos sin abrirse. Revise perfil y orientación del sello, muñón, tapa, conductos de aceite, filtración y control.
Ver la página de la parte común →Bastidor principal, carro de rodillo & estructura de cambio
El bastidor, los carros y la estructura de cambio mantienen la posición de los rodillos y facilitan el mantenimiento. Revise superficies de deslizamiento, pasadores, casquillos, guías, topes, fijaciones e interfaces hidráulicas.
Ver la página de la parte común →No. Compruebe serie, rodillo fijo/flotante, extremo motriz/no motriz, revisión superficial, plano, dimensiones actuales y registros de desgaste. Las configuraciones pueden variar dentro de un modelo.
No. Los espárragos son piezas de desgaste de carburo individuales; los bandajes o cuerpos de rodillos soportan el lecho de material; los ejes transmiten carga y par. Revise por separado materiales, procesos y requisitos de inspección y montaje.
No se publican números sin respaldo de catálogos del fabricante, planos o registros de instalación trazables. Envíe placa, número de serie, plano, fotos de piezas usadas, dimensiones o registros de superficie de rodillos para su revisión.
Proporcione modelo completo, serie, lado fijo/flotante, extremo motriz, revisión superficial, plano, fotos de pieza usada, dimensiones, condiciones del mineral y vida objetivo. Sirven para identificar, evaluar material, coordinar fabricación, controlar calidad y entregar.
O contáctenos directamente: +86 156 3797 3199
zzx@anranst.com
ANRANST ofrece a clientes de todo el mundo evaluación de ingeniería, producción en fundiciones certificadas según los requisitos técnicos del cliente, control de calidad y entrega de la pieza terminada para piezas de desgaste a medida y repuestos industriales, con capacidad para atender otras piezas industriales a medida.
Revisamos las superficies de acoplamiento y las dimensiones de interfaz, y evaluamos la viabilidad de material, tratamiento térmico y fabricación.
Material grades and heat-treatment processes are specified order by order, stated in the technical agreement and tracked through production.
Confirmación del plano, control de material y de proceso, seguimiento de producción, inspección y coordinación de la aceptación.
Coordinamos la fabricación, la confirmación de calidad, el embalaje y la entrega de piezas completas en un proceso de suministro cerrado y viable.
Provide the equipment brand, complete model and serial number, part name, part number or drawing number, drawing revision, quantity, material requirements and duty. If identifiers are unavailable, send photographs and key dimensions.
