TZPM 100–2000, ZPM 250–1700, TZPM HB y ZPM HB: identifique válvulas, asientos, diafragmas, sellos y piezas de accionamiento alternativo por modelo, caudal, presión y temperatura.
Use esta guía para identificar repuestos de bombas GEHO de pistón y diafragma para suministro según planos. Primero compare la bomba instalada con el modelo completo, número de serie, caudal, presión de descarga, temperatura y medio bombeado. Después determine los requisitos de fabricación mediante el plano de conjunto, BOM, plano de la pieza, posiciones de válvulas y cilindros, piezas usadas y registros de mantenimiento.
Las gamas de modelos TZPM y ZPM, el caudal, presión, potencia, temperatura y pesos de conjuntos proceden de las páginas actuales de productos Weir. Los datos de Heat Barrier se limitan al diseño y rango térmico descritos por el fabricante.
| Modelo / serie | Design | Caudal publicado | Presión / potencia publicadas | Temperatura / peso del conjunto |
|---|---|---|---|---|

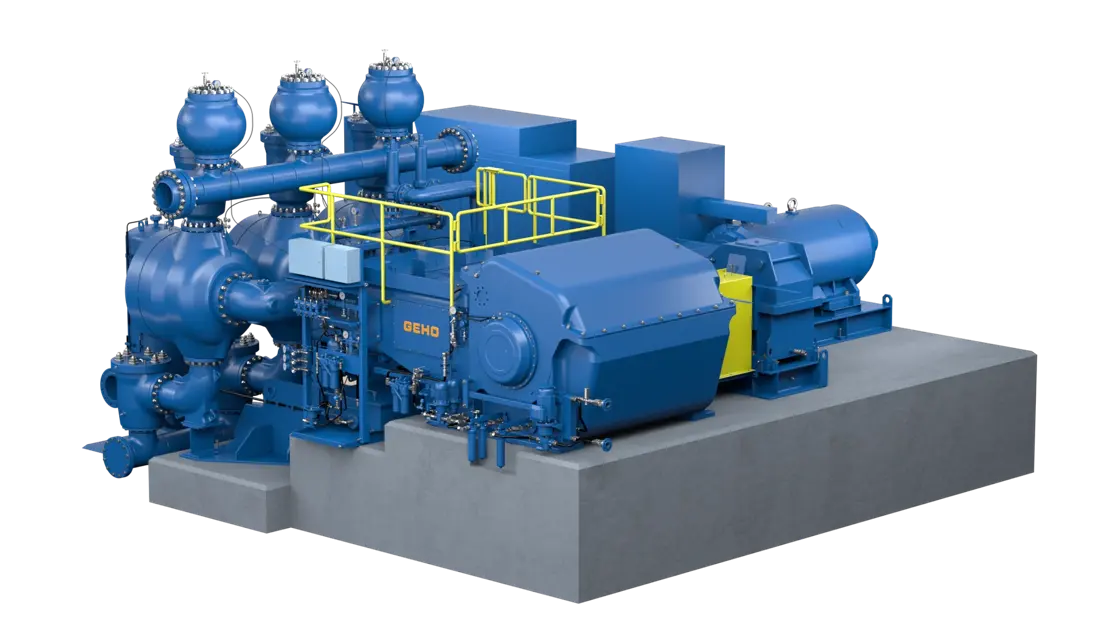

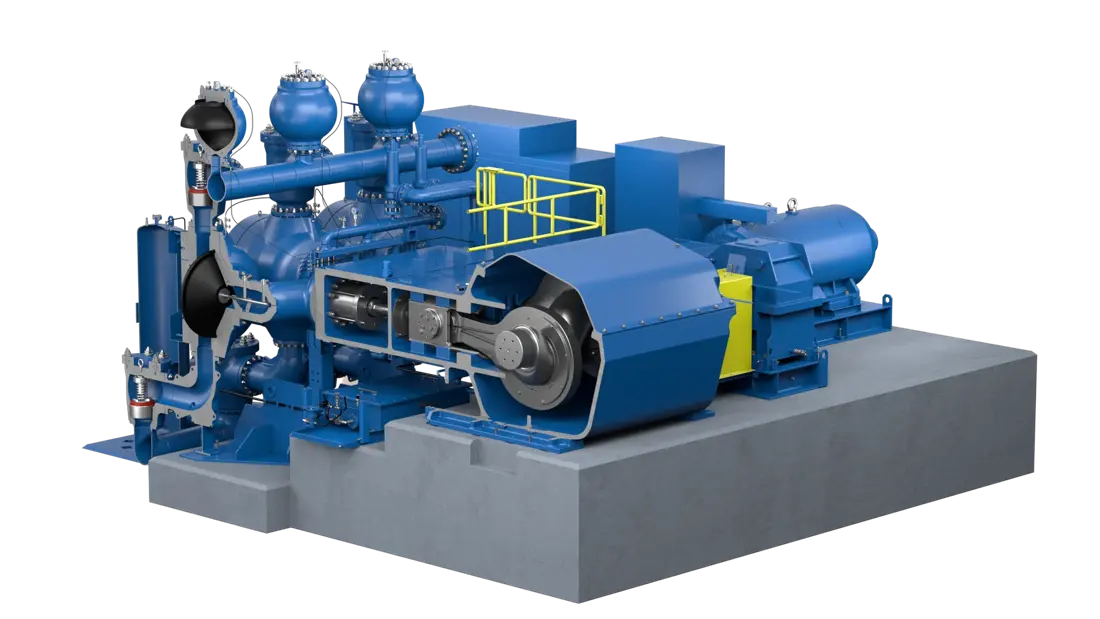

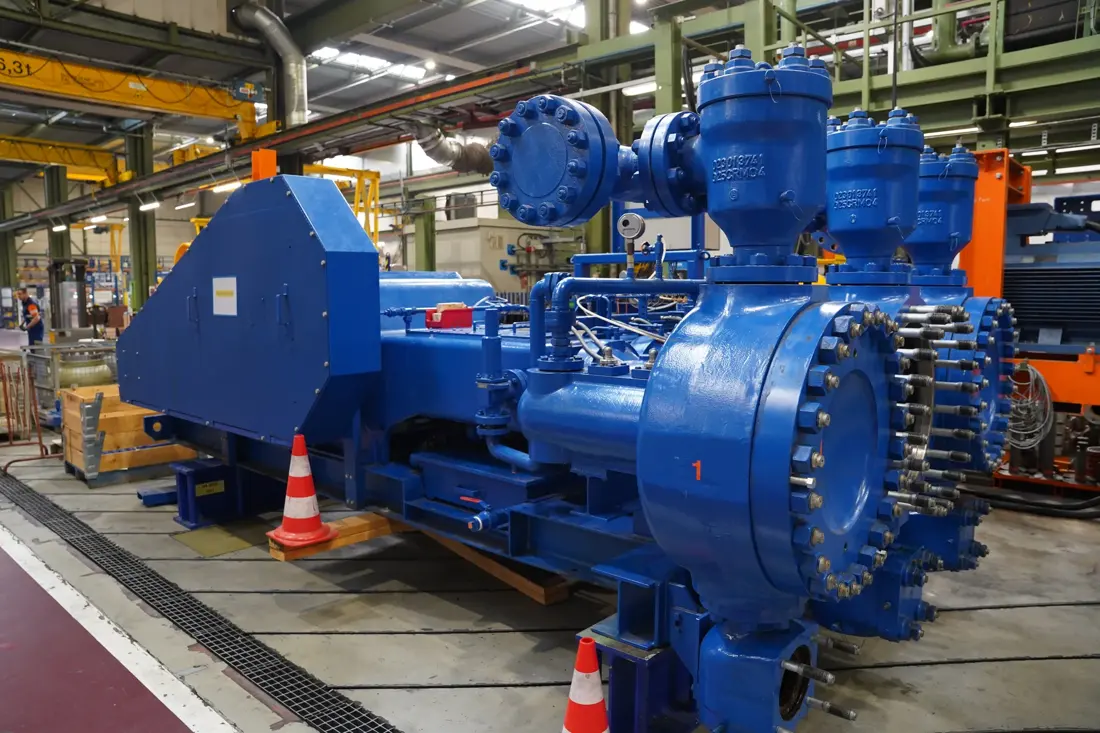

| TZPM 100–2000 | Triplex, simple efecto, accionado por cigüeñal | 10–1,500 m³/h | 1,500–30,000 kPa; 100–4,000 kW | −40–+120°C; conjunto aproximadamente 5–240 t |

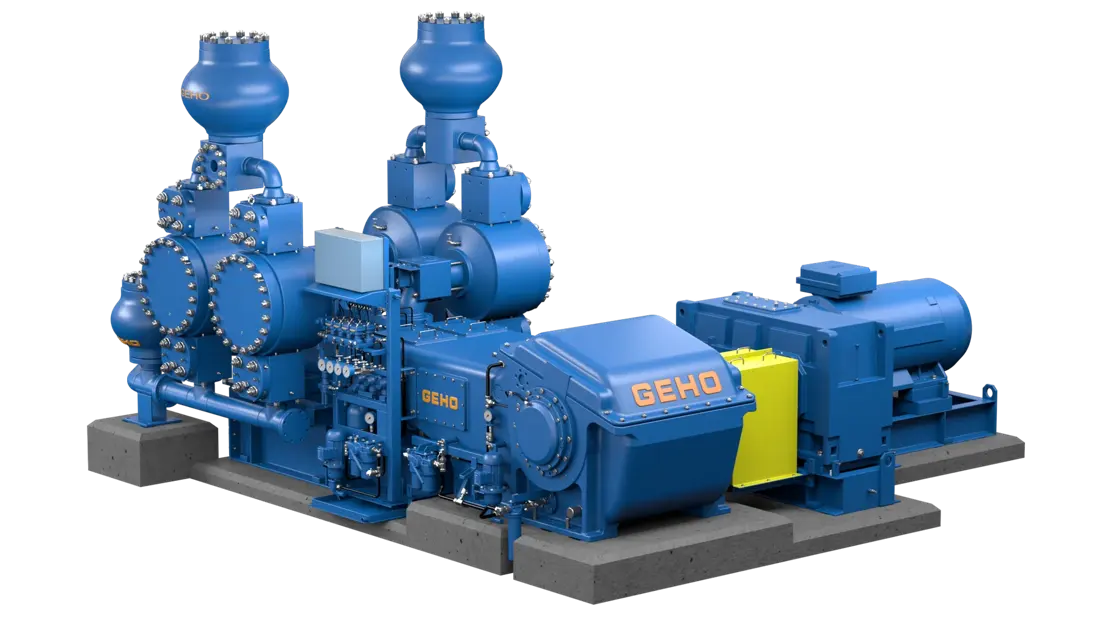

| ZPM 250–1700 | Duplex, doble efecto, accionado por cigüeñal | 10–800 m³/h | 1,500–30,000 kPa; 10–2,500 kW | −40–+120°C; conjunto aproximadamente 3–120 t |
| TZPM HB | Triplex, simple efecto, Heat Barrier | Project-specific | Bombeo de proceso a alta temperatura y presión | Rango típico de lodos calientes: 150–250°C |
| ZPM HB | Duplex, doble efecto, Heat Barrier | Project-specific | Bombeo de proceso a alta temperatura y presión | Rango típico de lodos calientes: 150–250°C |
El fabricante identifica las válvulas de retención como las principales piezas de desgaste en contacto directo con los lodos. Diafragmas, sellos y camisas de cilindro requieren evaluación independiente según sus funciones de aislamiento, contención de presión y mantenimiento; no deben tratarse todos como revestimientos ordinarios de bomba.

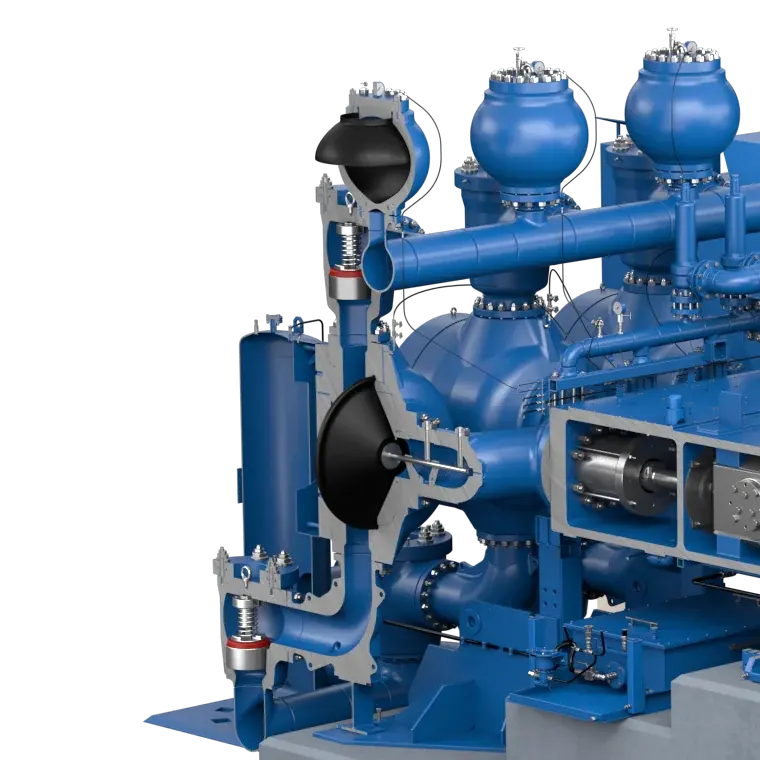

Válvulas de retención de aspiración & descarga
Las válvulas de retención son el desgaste principal en contacto directo con lodos abrasivos. Compruebe modelo, posición, flujo, conexiones, diseño interno, presión y medio.
Envíe datos de válvula →Asiento, guía & resorte de válvula
Las caras de asiento soportan erosión de partículas e impactos repetidos; guías y resortes controlan apertura y cierre. Compruebe lado, montaje, dimensiones de acoplamiento y conjunto completo.
Envíe datos del asiento de válvula →

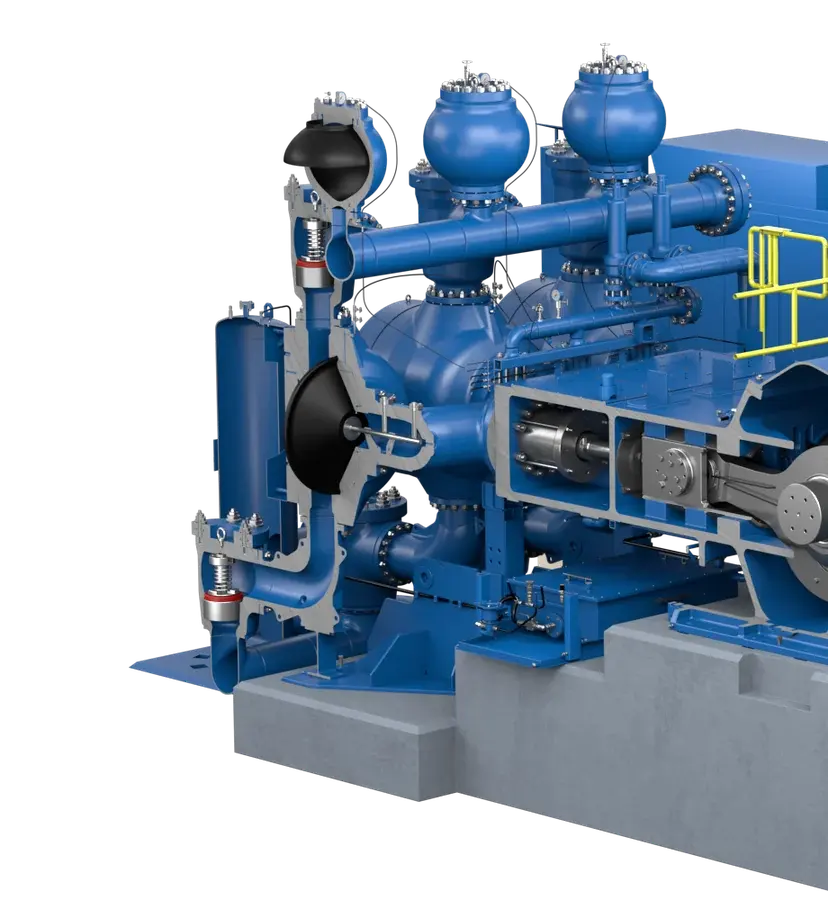

Diafragma preformado
El diafragma separa lodos abrasivos de pistón, camisa y lado hidráulico. Al pedir, compare modelo, cámara, perfil, sujeción, carrera, medio, temperatura e historial de cambios.
Ver la guía de componentes →Carcasa, tapa & sello de sujeción de diafragma
Carcasa y tapa contienen presión y fijan el borde. Compare modelo, cilindro, bridas, taladros, ranuras, material del lado mojado y presión nominal.
Envíe datos de carcasa y tapa →

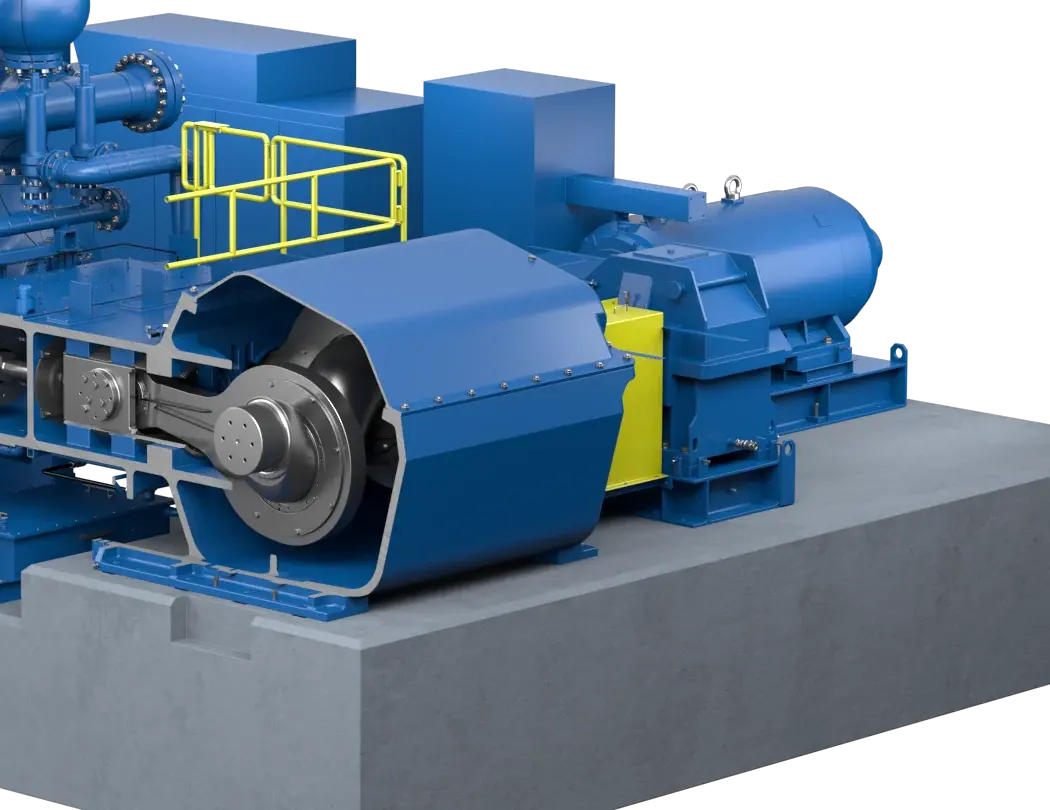

Sello de pistón & camisa de cilindro
Aislados de los lodos por el diafragma, sellos y camisas trabajan en fluido hidráulico. Compare diámetro, carrera, sección de sello, ranuras, camisa, superficie y fluido.
Ver la guía de componentes →

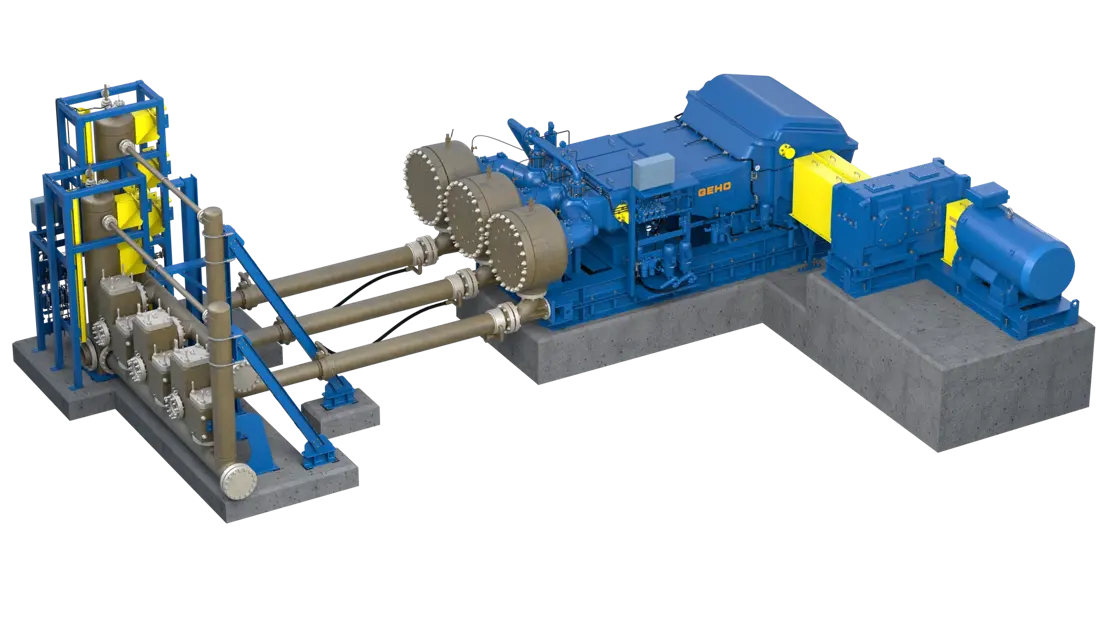

Separador Heat Barrier & sección de refrigeración
Estos componentes solo corresponden al servicio de alta temperatura de TZPM HB o ZPM HB. El separador, la sección de refrigeración y la sección de diafragma trabajan juntos para limitar la transferencia de calor a las piezas móviles. No suponga que esta disposición se aplica a las bombas T/ZPM estándar.
Envíe datos de componentes Heat Barrier →Accionamientos y auxiliares se evalúan por separado. Compare cigüeñales, bielas, pistones, rodamientos, reductores, amortiguadores y controles con modelo completo e interfaces instaladas.
Pistón, vástago & cruceta
Transfieren el movimiento alternativo al lado hidráulico. Compare modelo, cilindro, carrera, vástago, roscas, superficies deslizantes de cruceta y referencias de montaje.
Ver la guía de componentes →Cigüeñal, biela & semicojinete
El mecanismo trabaja continuamente con altas cargas alternativas. Compare modelo completo, cilindro, radio de manivela, lado motriz, muñequillas, equilibrio y conductos de lubricación.
Ver la guía de componentes →Rodamientos principales & de rodillos
Soportan cigüeñal y mecanismo alternativo. Facilite designación completa, holgura interna, jaula, emparejamiento, posición fija/flotante y lubricación.
Ver la guía de componentes →

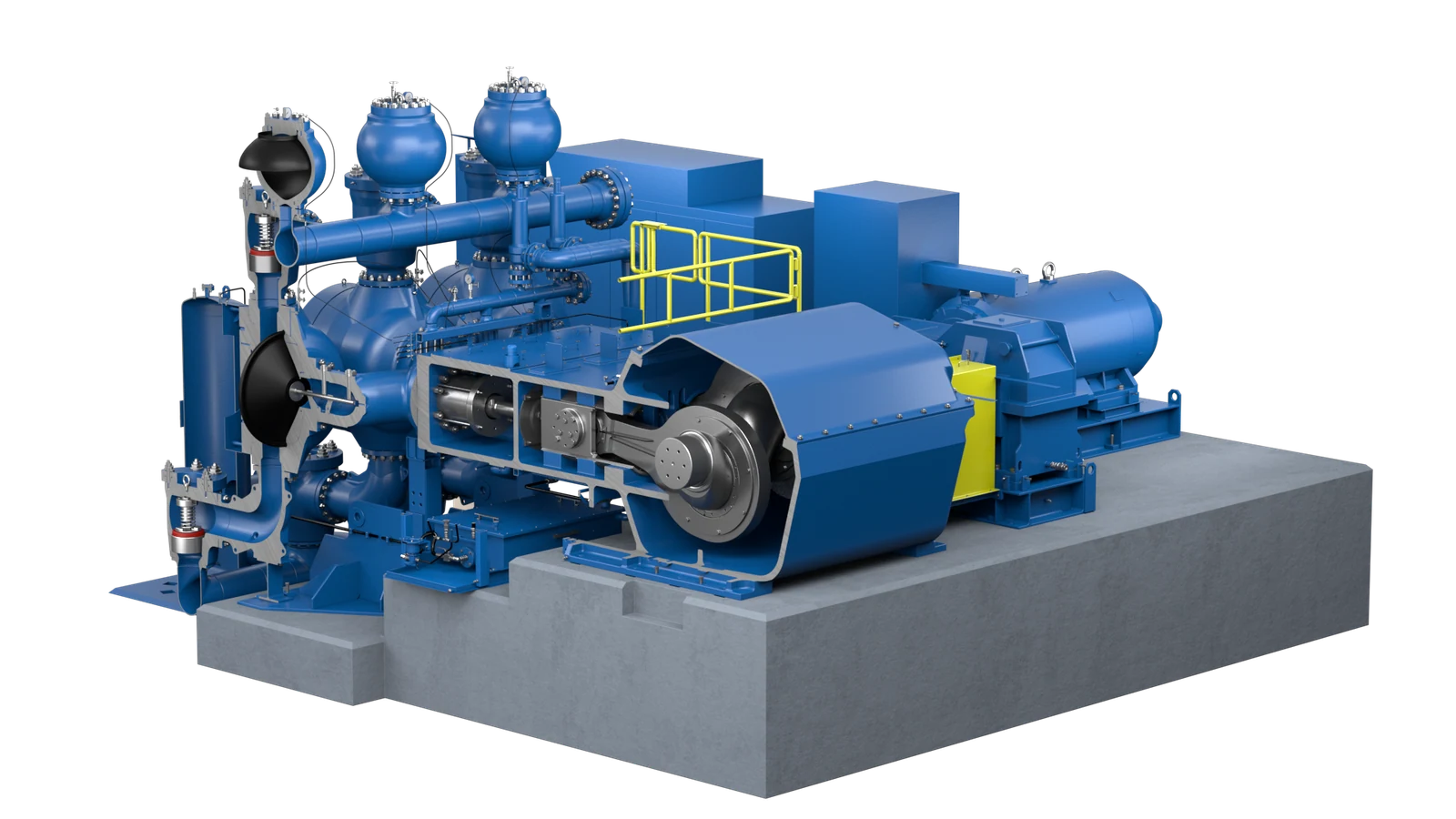

Reductor, acoplamiento & interfaz de accionamiento
El cigüeñal suele accionarse por motor y reductor con variador. Compare potencia, velocidad, relación, extensión de eje, giro, acoplamiento, base e interfaces de protector.
Ver la guía de componentes →Amortiguador de pulsaciones & piezas de control de nitrógeno
Los amortiguadores precargados con nitrógeno suavizan la presión al variar el servicio. Compare volumen, presión de diseño y precarga, vejiga o diafragma, válvulas, bridas e instrumentos.
Lubricación, control de diafragma & instrumentación
Los auxiliares mantienen lubricación y posición del diafragma y vigilan operación. Compare bombas, válvulas, filtros, sensores, manómetros, tuberías e interfaces eléctricas con la versión de control.
No. Facilite modelo numérico completo, número de serie, posición del cilindro, posición de la válvula de aspiración o descarga, presión, temperatura, medio, plano, dimensiones de la pieza usada y registros de mantenimiento. Las configuraciones de proyecto pueden variar dentro de una misma serie.
No. El fabricante explica que el diafragma aísla los lodos de las piezas móviles. Las válvulas de retención en contacto directo con los lodos son las principales piezas de desgaste. Evalúe por separado diafragmas, sellos, camisas de cilindro, pistones y piezas de accionamiento según función y modo de fallo.
Los números de pieza solo se publican cuando los respaldan catálogos trazables del fabricante, planos, BOM o registros de instalación. Envíe la placa, el modelo completo de bomba, el plano, la posición de la válvula y fotografías y dimensiones de la pieza usada para comparación.
Facilite modelo completo, número de serie, posición del cilindro, posición de la válvula de aspiración o descarga, caudal, presión, temperatura, medio, planos o muestras y fotografías y dimensiones de la pieza usada. Estos datos permiten identificar piezas, evaluar materiales, coordinar la fabricación, controlar la calidad y entregar piezas terminadas.
