OEM 单一设备页
泵型、工况、浆体端易损件和传动备件在一页闭环

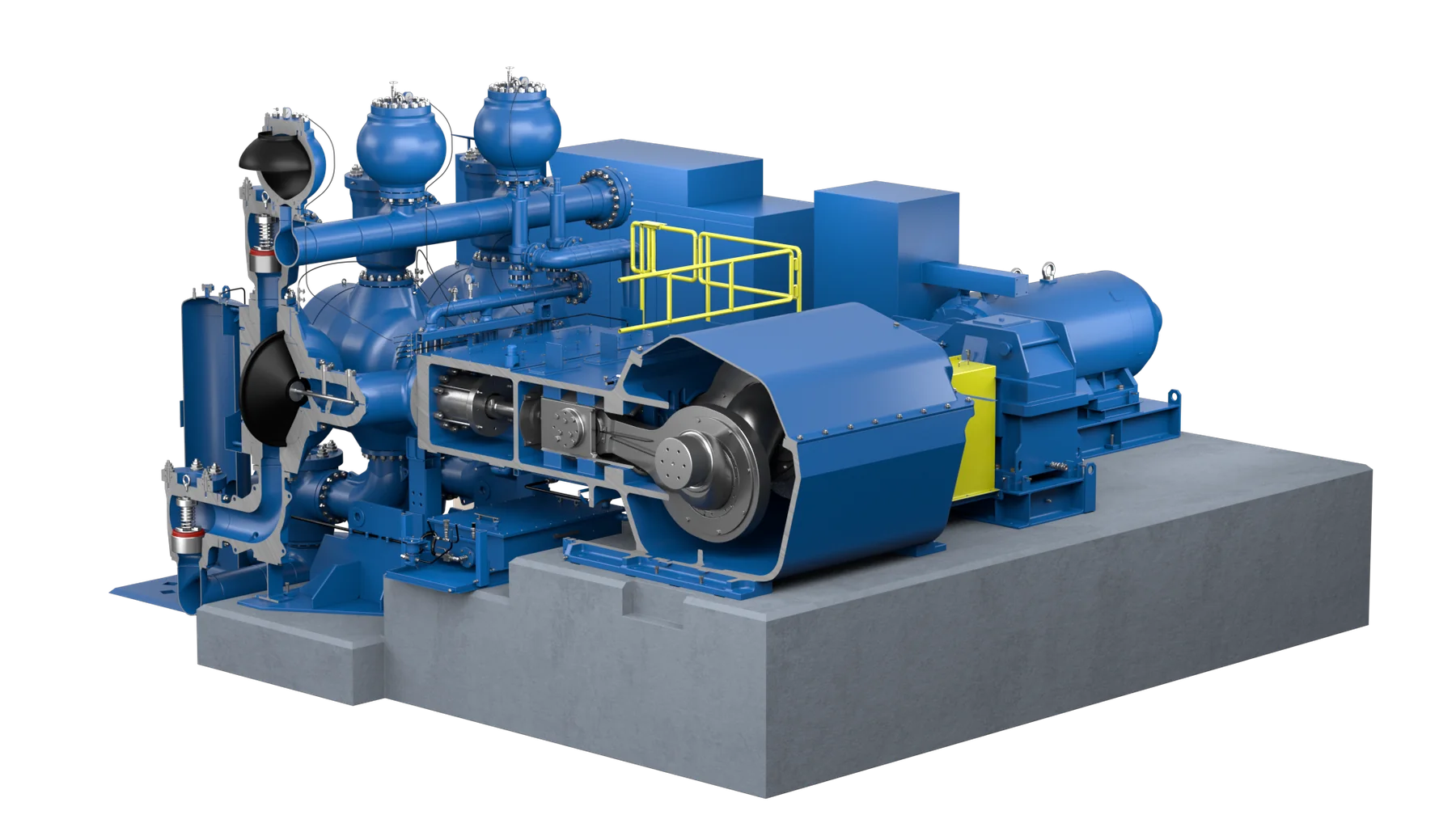

本页面向 GEHO 活塞隔膜泵备件识别与按图供应。先由完整泵型、序列号、流量、排出压力、温度和介质确定装机，再以总图、BOM、图号、阀位、缸位、旧件与检修记录完成制造确认。
4官方结构系列
10–1,500 m³/h单机公开流量范围
≤30,000 kPa产品页公开压力上限
12易损件与备件类别
标准型号与核心尺寸

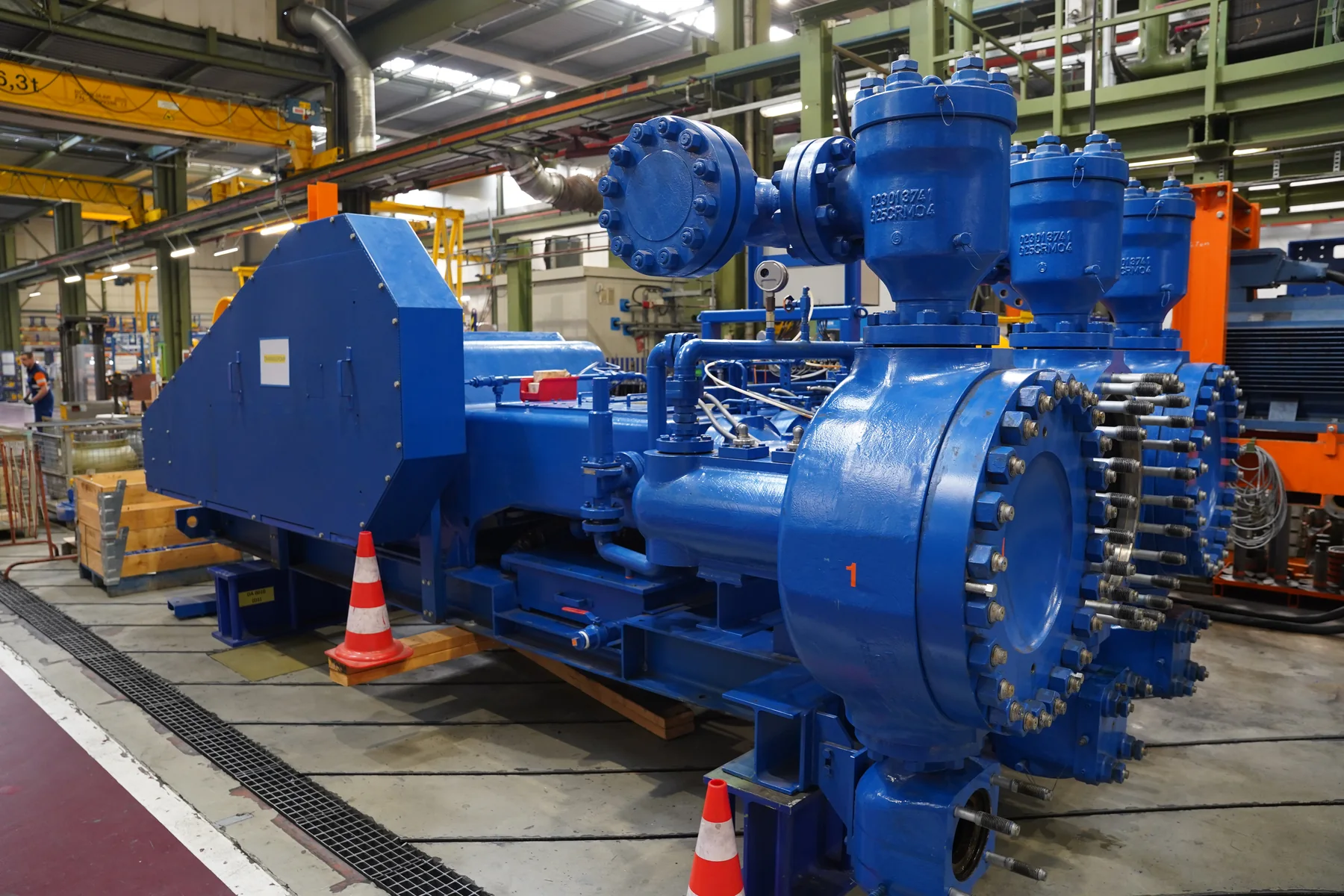

GEHO TZPM、ZPM 与 Heat Barrier 标准系列
TZPM 与 ZPM 的型号范围、流量、压力、功率、温度和总成重量按 Weir 当前产品页整理；Heat Barrier 仅保留官方确认的结构与温度范围。
| 标准型号 / 系列 | 结构 | 公开流量 | 公开压力 / 功率 | 温度 / 总成重量 |
|---|---|---|---|---|

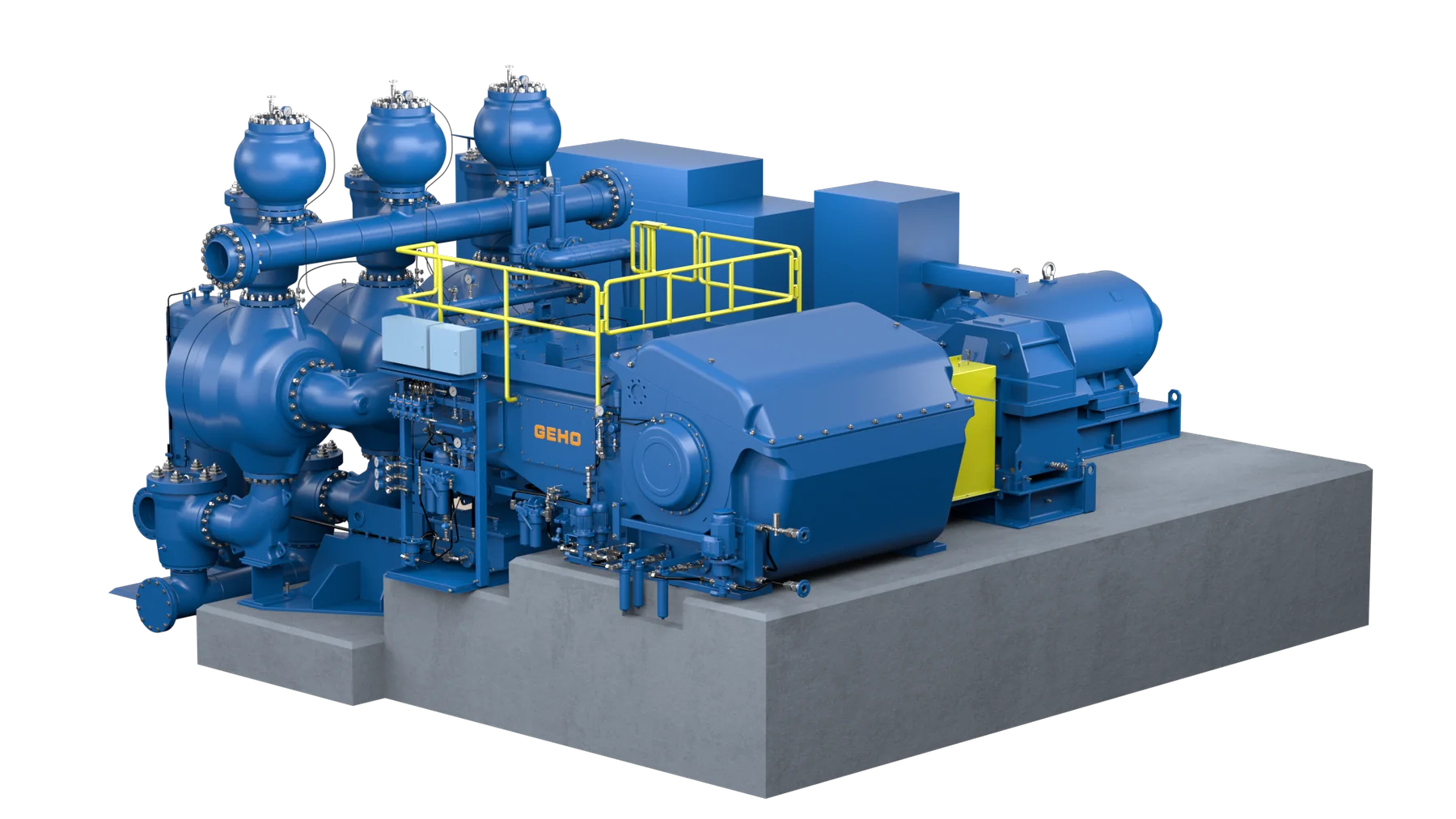

| TZPM 100–2000 | 三缸、单作用、曲轴驱动 | 10–1,500 m³/h | 1,500–30,000 kPa；100–4,000 kW | −40–+120°C；总成约 5–240 t |

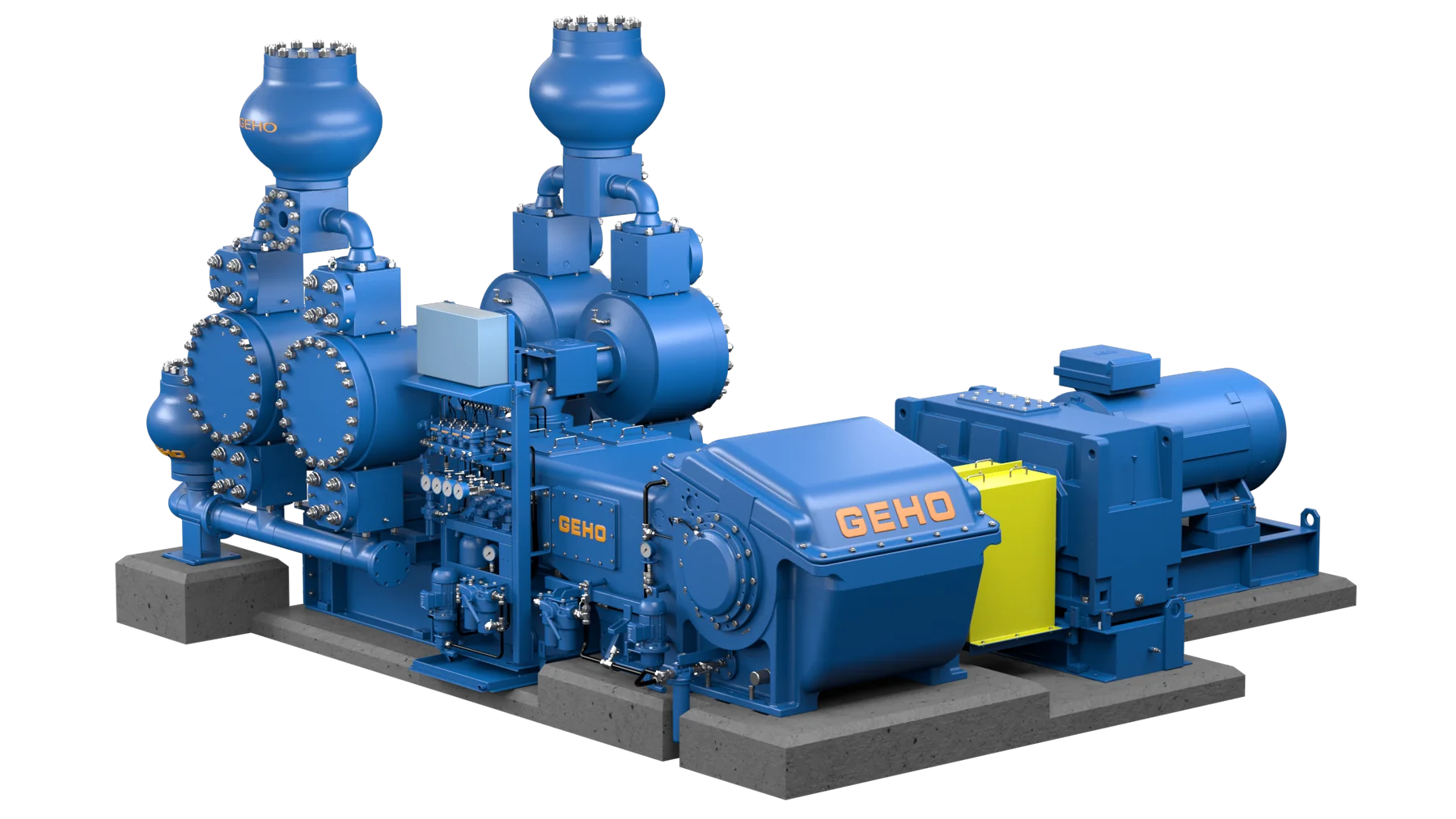

| ZPM 250–1700 | 双缸、双作用、曲轴驱动 | 10–800 m³/h | 1,500–30,000 kPa；10–2,500 kW | −40–+120°C；总成约 3–120 t |
| TZPM HB | 三缸、单作用、Heat Barrier | 按具体项目 | 高温高压流程泵送 | 典型高温浆体 150–250°C |
| ZPM HB | 双缸、双作用、Heat Barrier | 按具体项目 | 高温高压流程泵送 | 典型高温浆体 150–250°C |
流量和压力是系列公开范围，不代表任一具体型号同时达到全部上限。备件制造仍须核对完整型号、序列号、缸位、阀位、温度等级、材料配置、图号和现用件。
耐磨件区
止回阀、阀座、隔膜、密封与高温隔离部件

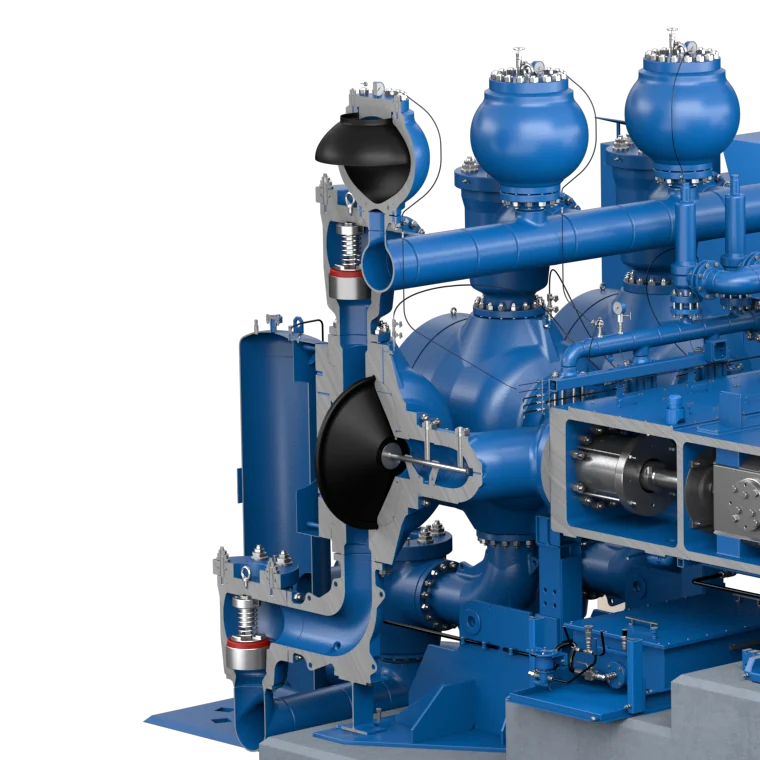

原厂公开资料明确止回阀是直接接触浆体的主要磨损件；隔膜、密封和缸套按隔离、承压和维护属性单独确认，不能统称为普通泵衬件。
03

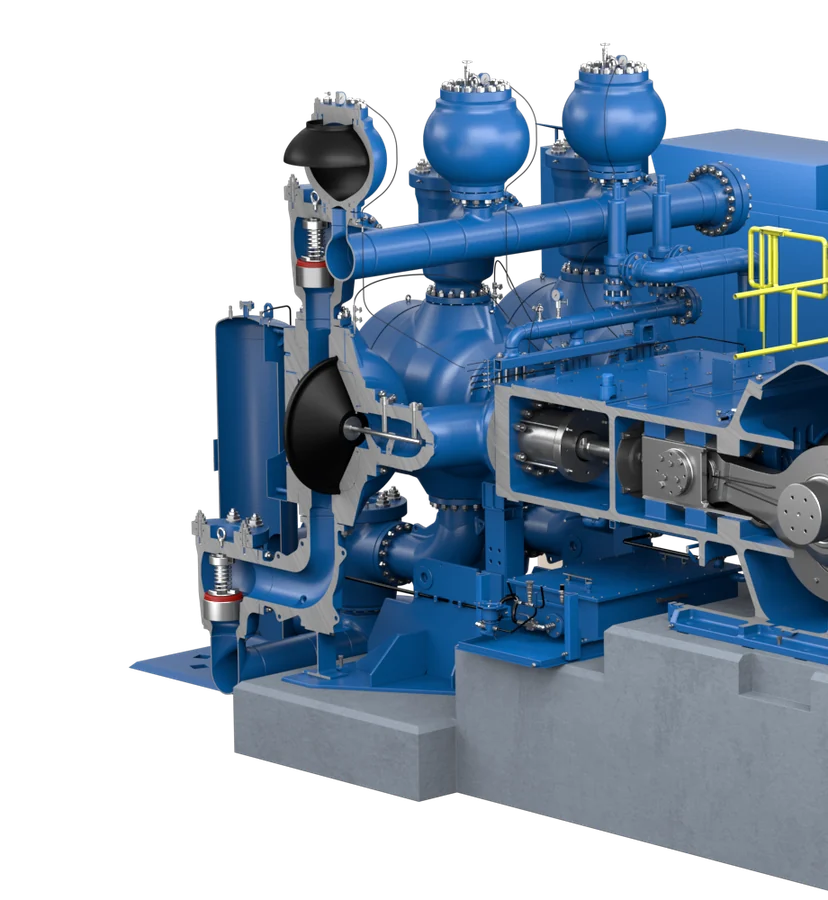

预成型隔膜
Preformed Diaphragm
隔膜把磨蚀性浆体与活塞、缸套及液压侧分隔。订货必须核对泵型、隔膜腔、外形、夹持口、行程、介质、温度和现场更换记录。
材料核对：隔膜材料与成型结构属于泵型和工况共同控制项；仅凭外径或旧件颜色不能判断互换性。
进入统一零部件页 →04
隔膜壳体、盖板与夹持密封
Diaphragm Housing, Cover & Clamp Seal
壳体与盖板承压并固定隔膜边缘。需核对泵型、缸位、法兰、螺栓孔、密封槽、介质侧材料和压力等级。
材料核对：公开泵体材料路径包括球墨铸铁、碳钢、不锈钢、双相不锈钢和钛；具体材料按项目介质与原配置确认。
提交壳体与盖板资料 →
05

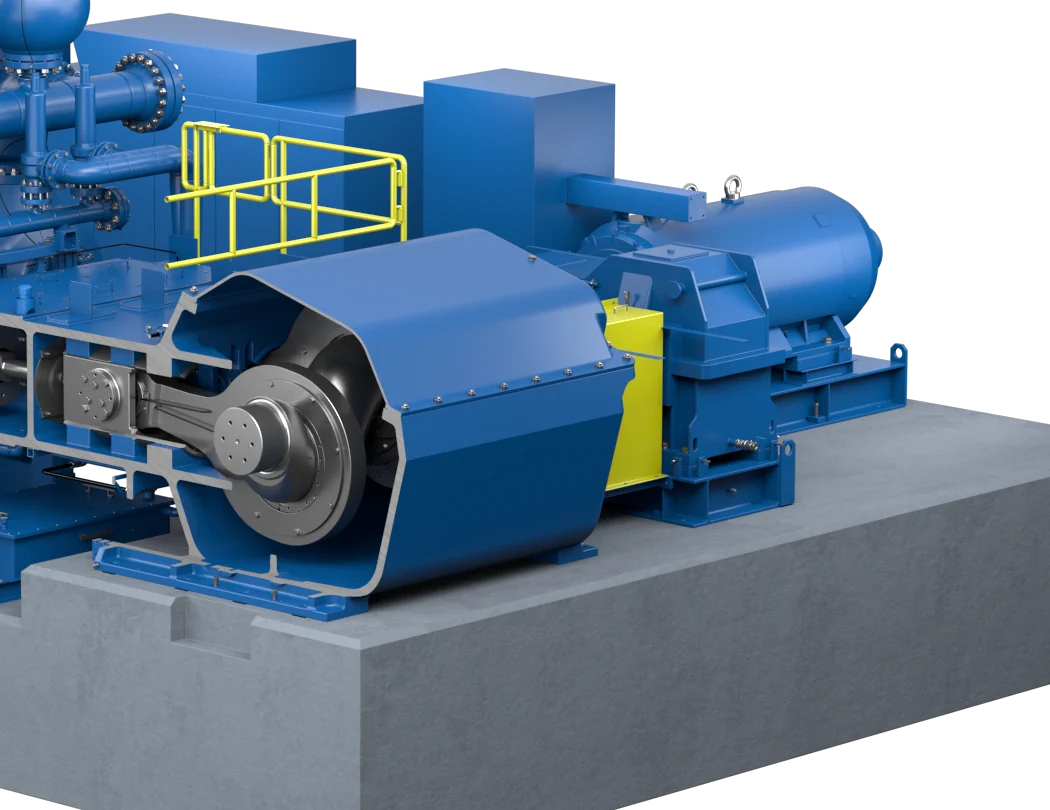

活塞密封与缸套
Piston Seal & Cylinder Liner
隔膜将浆体隔离后，活塞密封和缸套在液压介质中工作。需核对缸径、行程、密封截面、沟槽、缸套尺寸、表面状态和液压介质。
材料核对：密封材料、缸套材料、表面硬度与粗糙度必须成套匹配，避免只替换密封而忽略磨损缸套。
进入统一零部件页 →
06

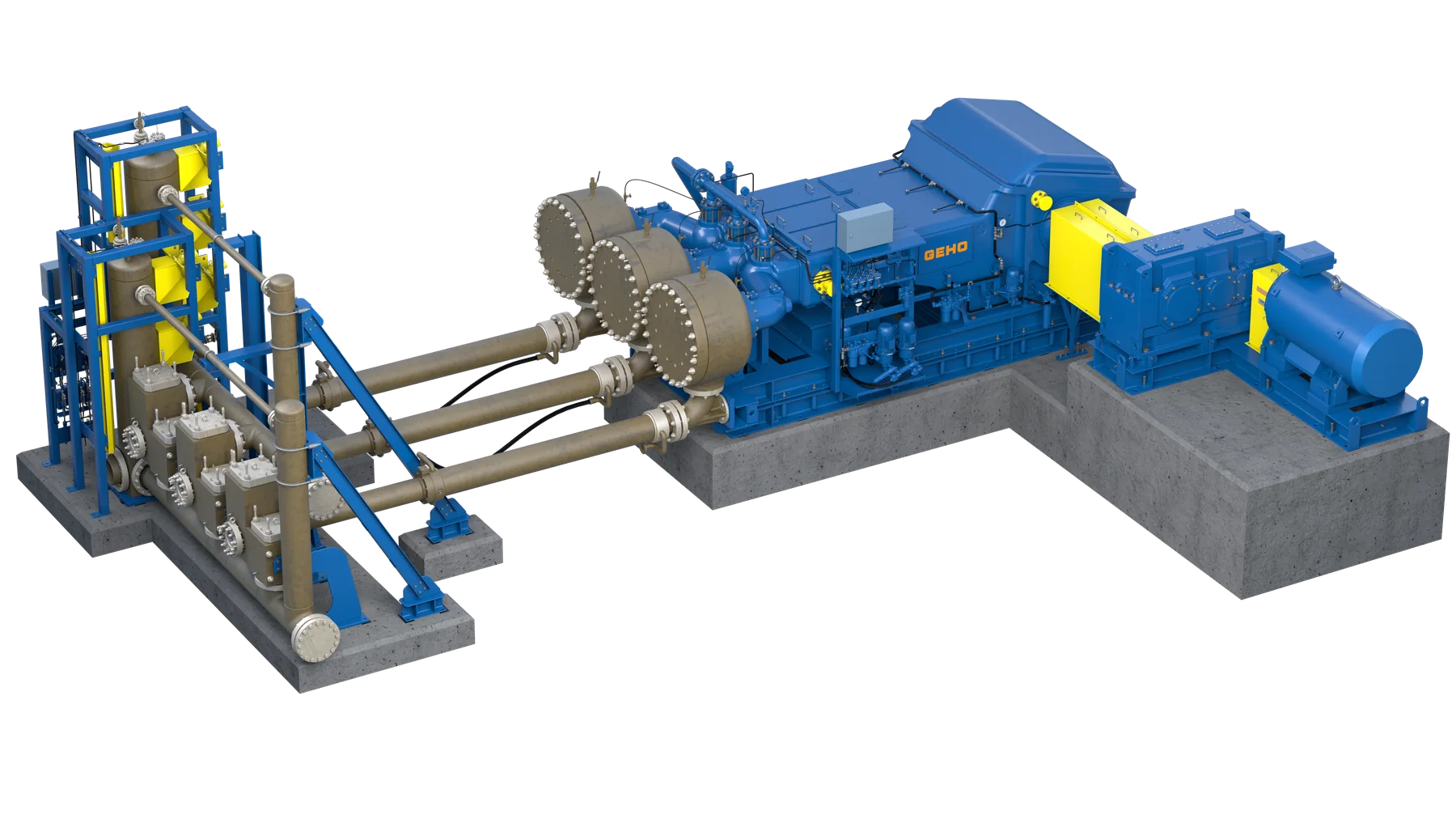

Heat Barrier 分离器与冷却段
Heat Barrier Separator & Cooling Section
仅用于 TZPM HB 或 ZPM HB 高温流程。分离器、冷却段和隔膜段共同降低热量向运动部件传递，普通 T/ZPM 不应套用本结构。
材料核对：高温、酸性和腐蚀性浆体要求壳体、管路、阀件、密封和隔膜分别按温度、压力与介质选材。
提交 Heat Barrier 部件资料 →备件区
往复机构、轴承、驱动、阻尼与控制备件
普通传动件和辅助系统单独组织。曲轴、连杆、活塞、轴承、减速机、脉动阻尼器与控制件必须按完整泵型和装机接口核对。
01
活塞、活塞杆与十字头
Piston, Piston Rod & Crosshead
把曲轴往复运动传递至液压侧。需核对泵型、缸位、行程、杆径、连接螺纹、十字头滑动面和装配基准。
材料核对：锻造合金钢、表面处理、直线度、同轴度和探伤按载荷及受控图纸确认。
进入统一零部件页 →02
曲轴、连杆与轴瓦
Crankshaft, Connecting Rod & Bearing Shell
曲轴机构承担连续高载荷往复传动。必须按完整型号、缸位、曲拐、驱动侧、轴颈尺寸、平衡要求和润滑路径确认。
材料核对：曲轴与连杆重点核对锻造材料、热处理和无损检测；轴瓦材料按载荷、轴颈与润滑条件匹配。
进入统一零部件页 →03
主轴承与滚子轴承
Main & Roller Bearings
支承曲轴和往复机构。备件需提供完整轴承代号、内部游隙、保持架、配对方式、固定/浮动位置和润滑要求。
材料核对：轴承本体按完整制造商代号采购；轴承座、隔圈和配合件按原图材料与公差确认。
进入统一零部件页 →
04

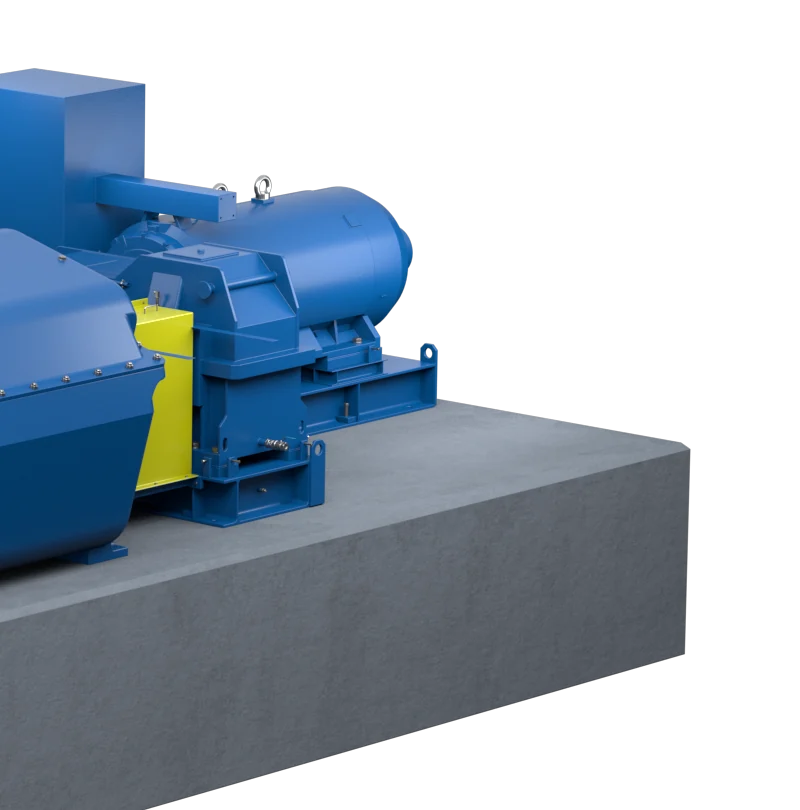

减速机、联轴器与驱动接口
Gearbox, Coupling & Drive Interface
泵通常由电机、减速机和变频驱动曲轴。需核对功率、转速、传动比、轴伸、旋向、联轴器、底座和护罩接口。
材料核对：齿轮和轴的材料、渗碳或调质、齿面精度、动平衡与配合公差按扭矩和原图确认。
进入统一零部件页 →
06
润滑、隔膜位置控制与仪表件
Lubrication, Diaphragm Control & Instrumentation
辅助系统维持轴承润滑、隔膜位置和运行监测。需按控制版本核对泵、阀、过滤器、传感器、压力表、管路和电气接口。
材料核对：辅助件优先按完整制造商型号和受控回路图采购；管路、阀件和密封材料按介质与压力确认。
提交辅助系统资料 →公开依据
型号、规格、结构与备件依据
系列规格和结构采用 Weir 官方产品页；浆体端、隔膜、阀件、驱动与 Heat Barrier 关系采用 Weir 官方产品手册和技术说明。
只知道 TZPM 或 ZPM 系列能否直接确定阀件和隔膜？
不能。还需提供完整数字型号、序列号、缸位、吸入/排出阀位、压力、温度、介质、图号、旧件尺寸和检修记录；同一系列的项目配置可能不同。
GEHO 活塞隔膜泵的所有内部零件都属于浆体耐磨件吗？
不是。原厂说明浆体由隔膜与运动部件隔离，直接接触浆体的止回阀是主要磨损件；隔膜、密封、缸套、活塞和传动件应按各自功能与失效方式分别确认。
为什么本页没有刊登未经确认的 GEHO OEM 零件号？
没有可追溯原厂目录、图纸、BOM 或装机记录支持的号码不公开发布。可提交铭牌、完整泵型、图号、阀位、旧件照片和尺寸进一步核对。
