01
进料头与进料腔衬里
Inlet Head & Feed Chamber Liner
进料腔承受高速矿浆切向冲刷，是确认旋向、入口截面和衬里接口的第一位置。订货需核对系列、名义直径、进料方向、壳体孔系和现用衬里轮廓。
进入统一零部件页 →Weir Cavex 水力旋流器
Cavex 2、CVX、CVXA、CVXT、CVXU、DE 与脱水系列；从名义直径、壳体、衬里和接口进入进料腔、筒锥衬里、涡流导流管与沉砂嘴确认。
OEM 单一设备页
系列、尺寸、衬里和连接接口在同一页闭环

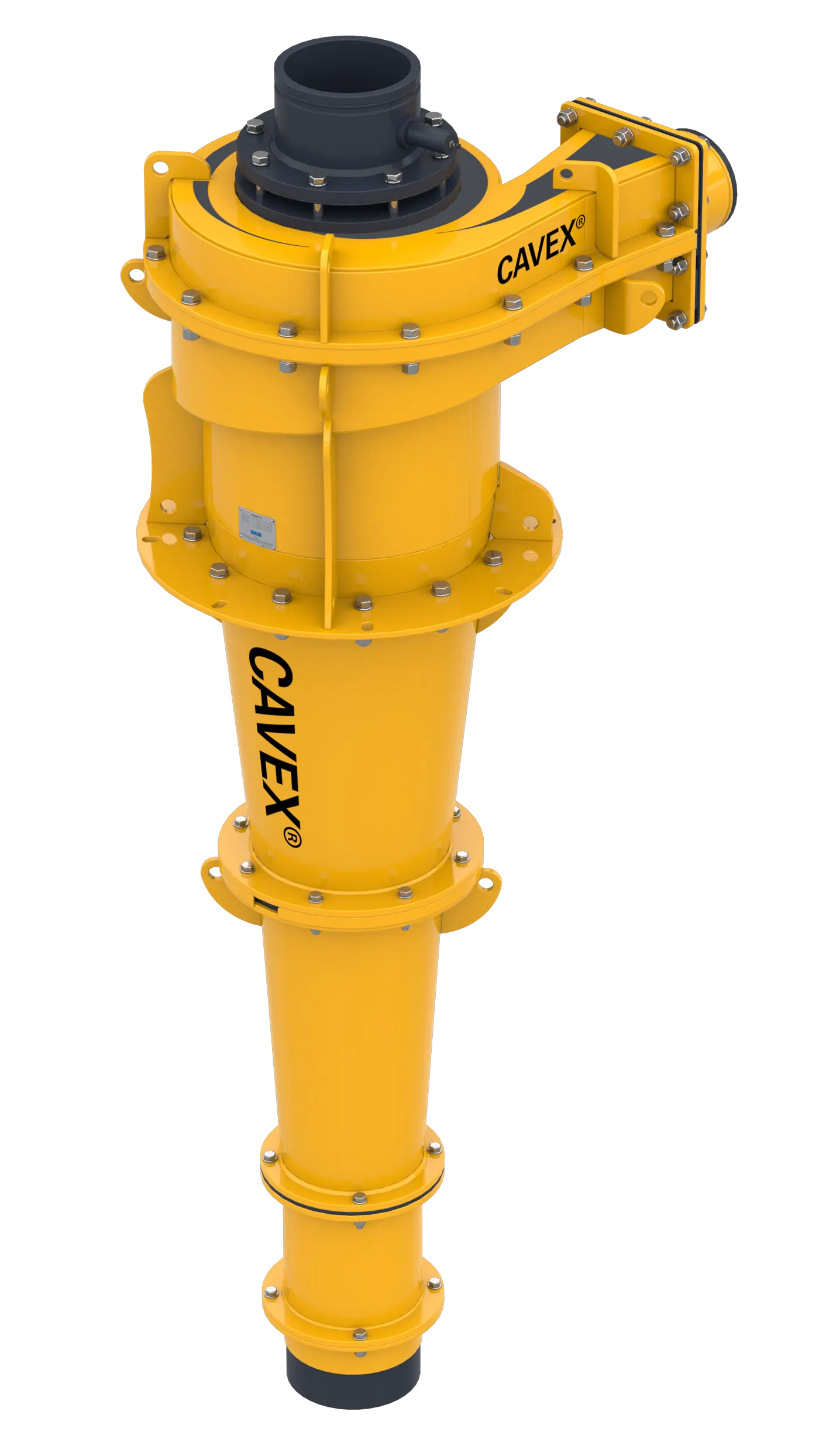

本页用于 Cavex 水力旋流器耐磨件与备件识别。先由完整系列、名义直径、壳体/衬里结构和现场接口确定主机，再以铭牌、总图、旧件轮廓、法兰孔系、实际内径和工况完成制造确认。
7当前公开系列
40–1,450 mm公开名义直径范围
≤250 kPa系列公开压力上限
12耐磨件与备件类别
标准型号与核心尺寸
Cavex 标准系列与核心尺寸
系列、名义直径、壳体、衬里、压力和温度按 Weir 当前 Cavex 官方产品页整理。
| 标准系列 | 名义直径范围 | 壳体与衬里结构 | 公开压力 / 温度范围 |
|---|---|---|---|
| Cavex 2 | 40–800 mm | 金属或 DMC 壳体；R55/Linatex 橡胶或整体陶瓷衬里 | 0–250 kPa；0–80°C |
| Cavex CVX | 40–1,200 mm | 耐腐蚀材料、聚酯或碳钢壳体；橡胶、陶瓷或聚氨酯衬里 | 0–250 kPa；0–80°C |
| Cavex CVXA | 400–650 mm | 整体高铬白口铸铁结构，无独立衬里 | 0–250 kPa；0–80°C |
| Cavex CVXT | 250–1,450 mm | 钢制壳体；陶瓷砖衬里 | 0–250 kPa；0–80°C |
| Cavex CVXU | 40–250 mm | 整体聚氨酯结构，无独立壳体 | 0–175 kPa；0–70°C |
| Cavex DE | 250–650 mm | 金属壳体；橡胶、整体陶瓷或聚氨酯衬里 | 0–250 kPa；0–80°C |
| Cavex Dewatering | 150–800 mm | 金属或 DMC 壳体；橡胶或陶瓷衬里 | ≤100 kPa；0–80°C |
同一系列可有不同锥角、进料腔、涡流导流管和沉砂嘴组合。备件制造仍须核对完整系列、名义直径、进料旋向、衬里类型、法兰孔系、现用件和现场工况。
耐磨件区

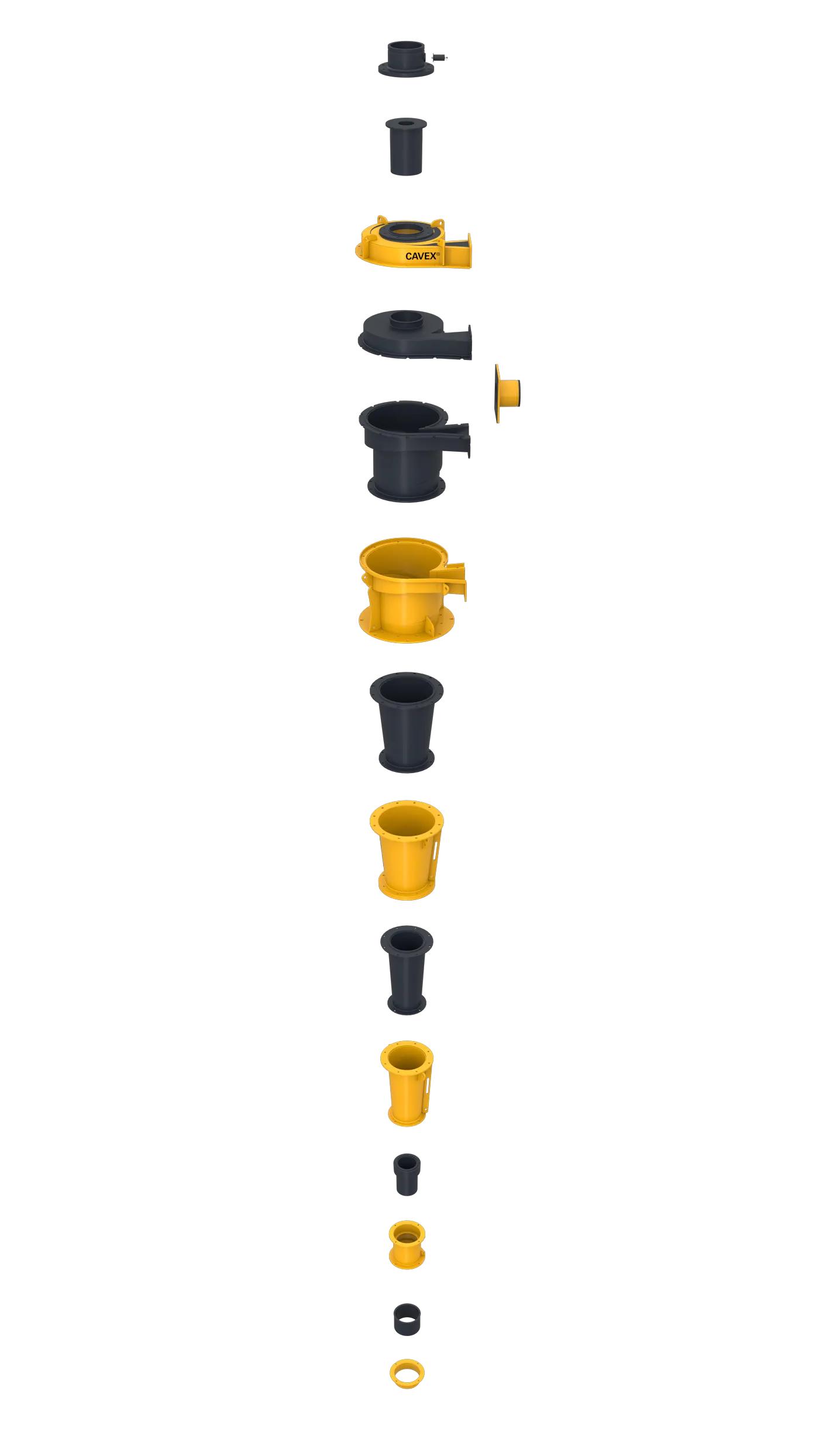

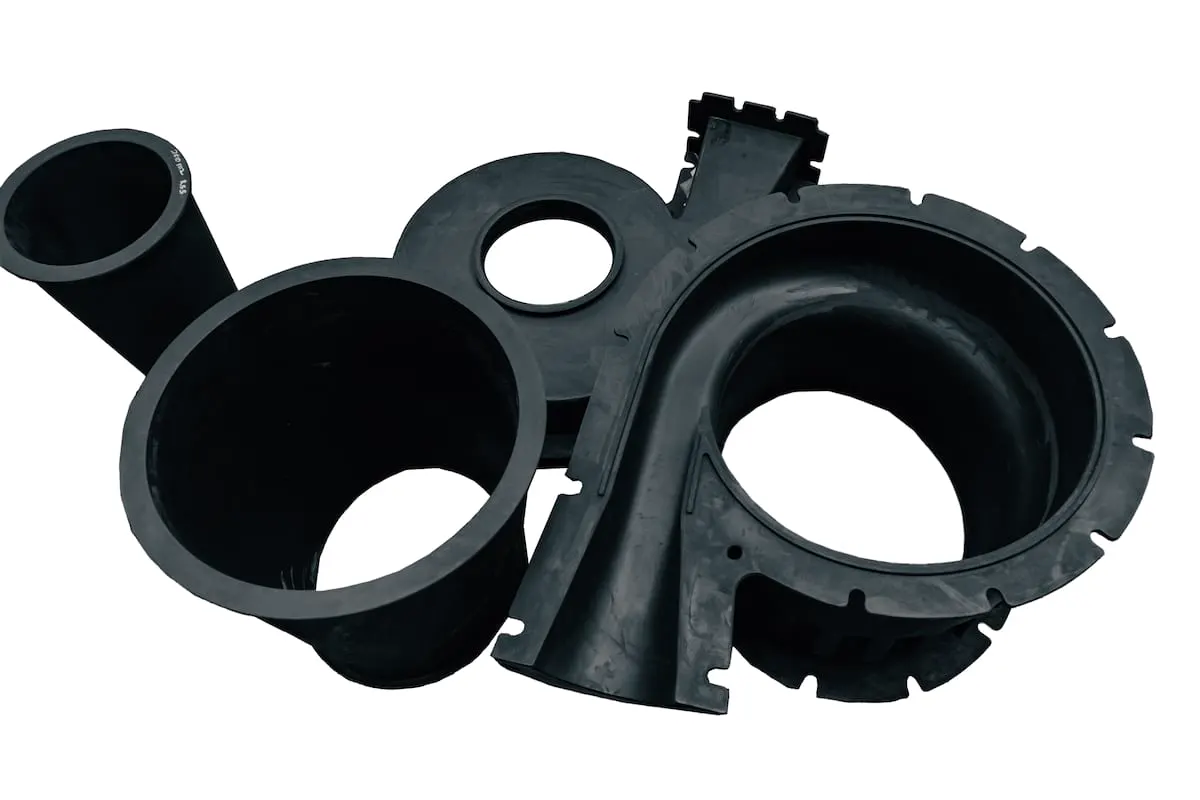

进料腔、筒锥衬里、溢流与底流耐磨件
耐磨件按矿浆实际流经位置组织。材料页面用于初步筛选，最终材料、厚度和几何尺寸以系列、原结构、磨损形貌及工况确认。
04
溢流管与涡流导流管
Overflow Pipe & Vortex Finder
涡流导流管决定溢流通道的有效直径和插入深度，直接影响分级切割与短路流。需核对外径、内径、长度、法兰和固定结构。
进入统一零部件页 →05
沉砂嘴、底流口与内衬
Apex, Spigot & Insert
沉砂嘴是 Cavex 官方明确指出的高磨损位置之一。内径变化会影响底流形态和分级性能，订货须核对系列、外形、连接方式、实际内径及磨损余量。
进入统一零部件页 →
06
入口短管与溢流管衬里
Inlet Nozzle & Overflow Pipe Liner
入口短管、溢流管和连接衬里承受局部高速冲刷并连接现场管路。需核对接口方向、法兰标准、孔系、内径、长度及密封面。
进入统一零部件页 →备件区
壳体、接口、规格件与旋流器组备件
Cavex 无转动部件，备件重点是壳体分段、进料头、规格插入件、连接件、密封和旋流器组接口；不设置与本设备无关的传动或维修工装区。
01
壳体、筒体与锥体分段
Housing, Cylinder & Cone Sections
承载衬里并保持几何流道。需核对金属或 DMC 壳体、锥角、分段长度、法兰外径、孔系、旋向和安装顺序。
进入统一零部件页 →02

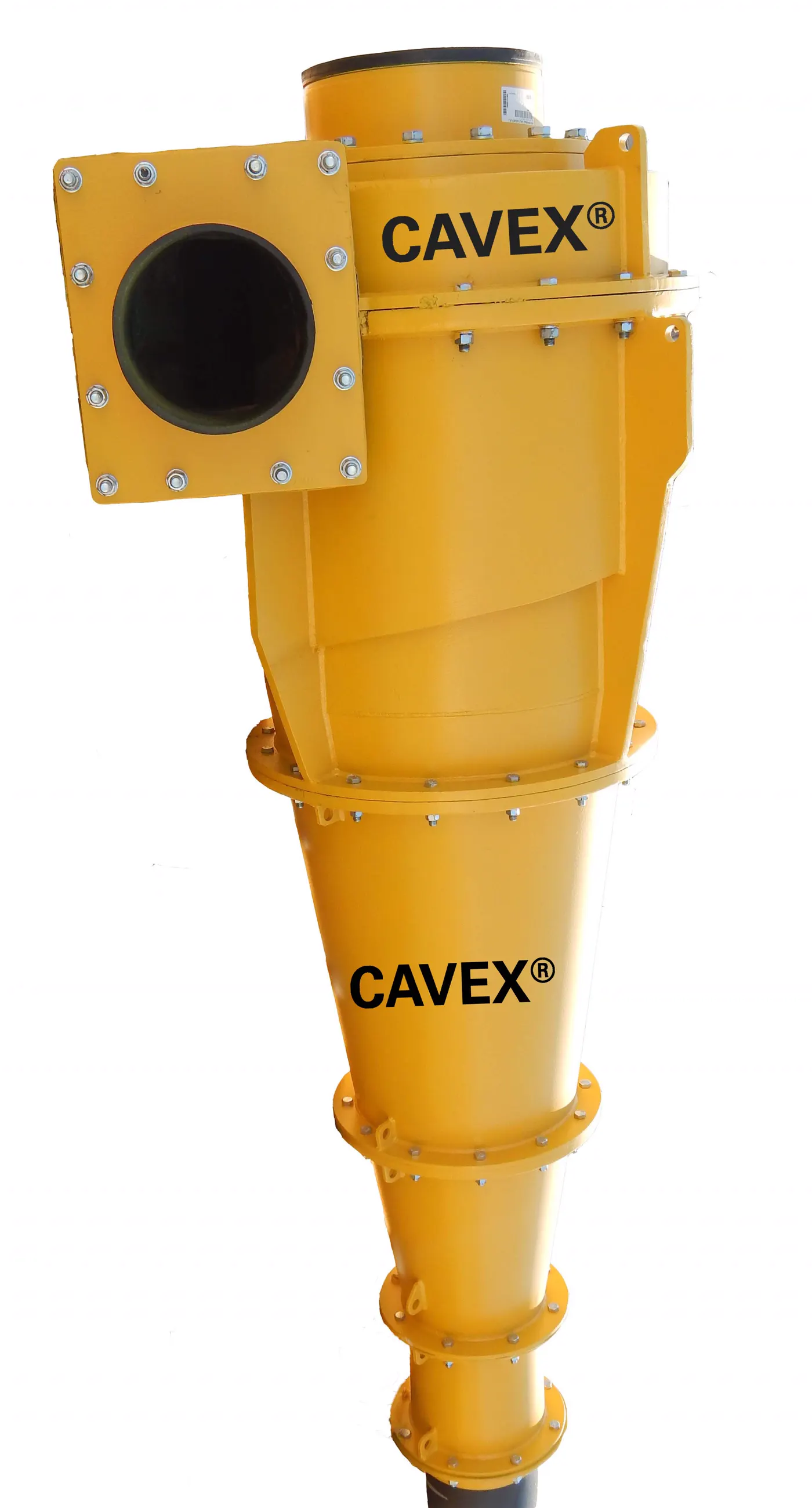

进料头、入口连接与管口
Feed Chamber, Inlet & Nozzle
进料头确定切向入口与旋向。备件确认需同时提供入口方向、管口内径、法兰孔系、压力等级和现场管路照片。
进入统一零部件页 →05
快拆夹具、法兰与紧固件
Quick-release Clamps, Flanges & Fasteners
部分尺寸配置快拆连接。采购时应核对夹具形式、法兰外径、孔距、螺栓等级、数量、密封件和承压要求。
进入统一零部件页 →
06
完整旋流器单体与安装接口
Complete Cyclone & Mounting Interface
现场可按装机配置储备完整旋流器单体。即使名义直径相同，进料旋向、法兰、支架、集管、阀门和检修空间仍可能不同。
进入统一零部件页 →公开依据
系列、尺寸、结构与材料依据
系列和参数采用 Weir 官方 Cavex 产品页面；耐磨位置与衬里说明采用 Weir 官方产品资料和水力旋流器磨损说明。
Weir Cavex 2 官方产品页40–800 mm、壳体与衬里、压力温度和 LIG+ 结构Weir Cavex CVX 官方产品页40–1,200 mm、壳体、衬里和快拆结构Weir Cavex CVXA 官方产品页400–650 mm 整体高铬白口铸铁结构Weir Cavex CVXT 官方产品页250–1,450 mm 钢壳与陶瓷砖衬里Weir Cavex CVXU 官方产品页40–250 mm 整体聚氨酯系列Weir Cavex DE 官方产品页250–650 mm 两级一体结构与衬里范围Weir Cavex 脱水旋流器官方产品页150–800 mm、压力、温度和衬里范围Weir 水力旋流器磨损说明沉砂嘴、涡流导流管和衬里磨损识别
FAQ
常见问题
只知道 Cavex 直径能否直接确定衬里和沉砂嘴？
不能。还需确认完整系列、进料旋向、锥角、壳体与衬里版本、涡流导流管、沉砂嘴内径、法兰孔系和现场工况；同一直径可有不同配置。
Cavex 衬里能否在橡胶、陶瓷和聚氨酯之间直接替换？
不能只按材料名称替换。必须同时验证衬里轮廓、厚度、卡槽或粘接方式、壳体配合、矿浆磨蚀性、粒度、压力和温度。
为什么本页没有刊登的 Cavex OEM 型号？
没有可追溯原厂目录、图纸或装机记录支持的号码不公开发布。可提交铭牌、系列、名义直径、旧件照片、尺寸或已知图纸进一步核对。
