水力旋流器

水力旋流器利用离心力对浆体中的固体颗粒进行分级、分离或浓缩。浆体在压力下切向进入旋流器，形成旋转流，粗/重颗粒在离心力作用下被甩向器壁从底流口排出，细/轻颗粒随内旋流从溢流管排出。无运动部件，结构简单但磨损严重，耐磨件为内衬和可更换部件。广泛用于磨矿回路分级、脱泥、浓缩等工艺。

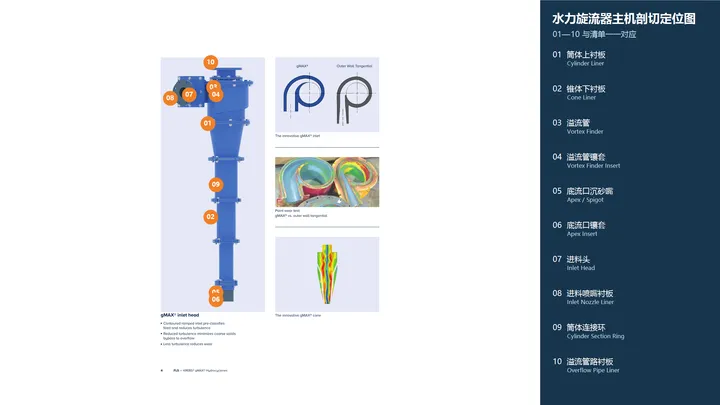

设备零件清单

零件识别与技术清单

每个零件保留原设备页面中的名称、图片、材料和技术要求；点击卡片进入行业通用备品备件页面。

核心组件与总成

核心组件与总成

单一零件与维护件

单一零件与维护件

01

筒体衬板 / 上衬板

Cylinder Liner / Upper Liner

候选材料

聚氨酯 / 橡胶 / 高铬铸铁 / 陶瓷

安装位置与作用

圆柱段内壁耐磨保护

维护属性

高

02

锥体衬板 / 下衬板

Cone Liner / Lower Liner

候选材料

聚氨酯 / 橡胶 / 高铬铸铁 / 陶瓷

安装位置与作用

圆锥段内壁耐磨保护

维护属性

极高

03

溢流管 / 涡流定向器

Vortex Finder

候选材料

聚氨酯 / 陶瓷 / 高铬铸铁

安装位置与作用

防止短路流，引导细粒溢流

维护属性

高

04

溢流管镶套

Vortex Finder Insert

候选材料

陶瓷 / 聚氨酯

安装位置与作用

溢流管可更换内衬

维护属性

高

05

底流口 / 沉砂嘴

Apex / Spigot

候选材料

聚氨酯 / 陶瓷 / 高铬铸铁

安装位置与作用

底流排出口，控制沉砂浓度

维护属性

极高

06

底流口镶套

Apex Insert

候选材料

陶瓷 / 聚氨酯

安装位置与作用

底流口可更换内衬

维护属性

极高

07

进料头 / 进料室

Inlet Head / Feed Chamber

候选材料

聚氨酯 / 高铬铸铁

安装位置与作用

切向进料入口区域

维护属性

高

08

进料喷嘴衬板

Inlet Nozzle Liner

候选材料

陶瓷 / 聚氨酯

安装位置与作用

进料喷嘴耐磨保护

维护属性

高

09

筒体连接环

Cylinder Section Ring

候选材料

不锈钢 / 聚氨酯

安装位置与作用

分段衬板之间的连接密封

维护属性

低

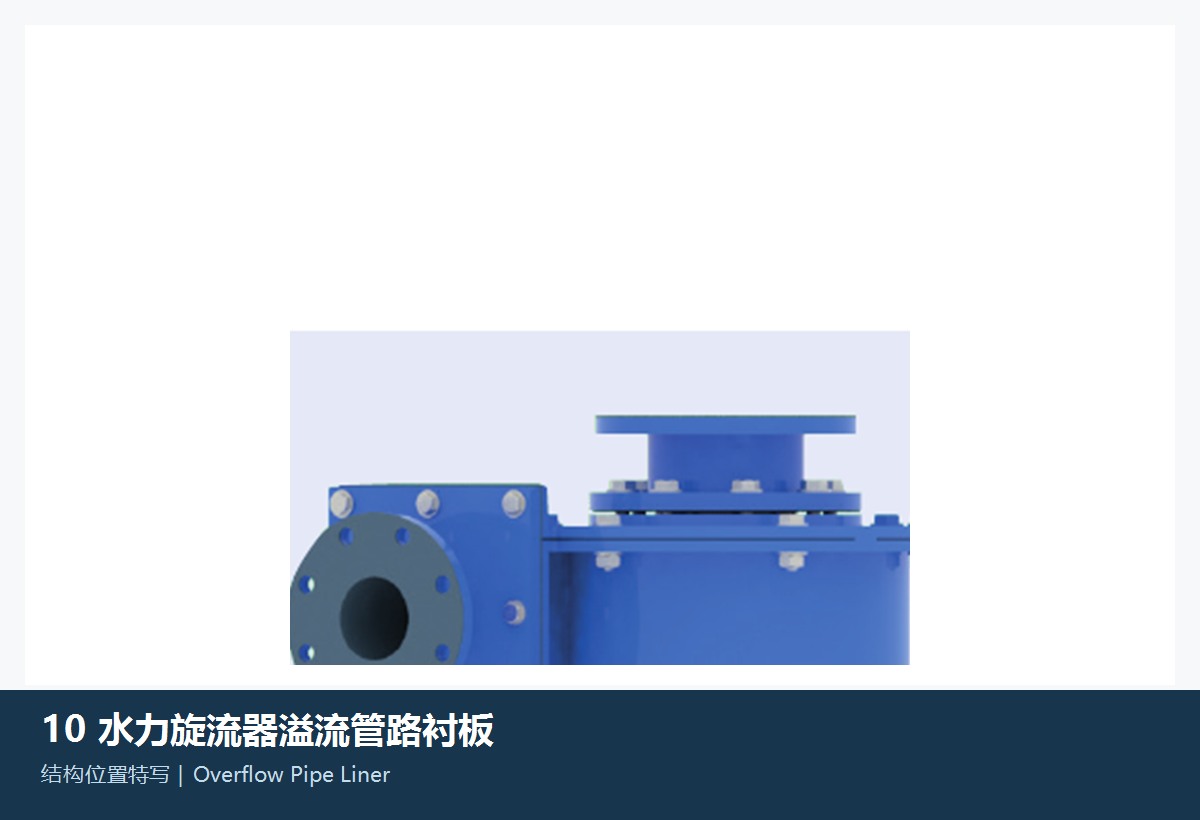

10

溢流管路衬板

Overflow Pipe Liner

候选材料

聚氨酯 / 橡胶

安装位置与作用

溢流排出管路保护

维护属性

中

同名零件在不同 OEM、型号与工况下材料体系可能不同；订货与制造须按主机型号、OEM 图号与实测尺寸复核。

材料说明

• 聚氨酯（PU）：旋流器标准内衬材料，耐磨耐腐蚀，适用温度<80°C
• 高铬铸铁 A05：高浓度粗颗粒工况的金属内衬
• 氧化铝陶瓷（Al₂O₃ 92%）：极端磨损工况的旋流器内衬和镶套
• 碳化硅陶瓷（SiC）：高温腐蚀工况
• 橡胶 R26：细颗粒浆体工况内衬

典型品牌兼容性

Metso MHC Series（芬兰）、FLSmidth Krebs（丹麦/美国）、Weir Cavex（英国/澳大利亚）、Multotec（南非）、AKW（德国）、海王科技（中国）

行业应用

矿山磨矿回路分级、尾矿脱泥浓缩、选煤厂煤泥水分级、砂石洗选、化工浆体分离、石油钻井泥浆净化
