Cribas banana ELITE de dos pisos, cribas inclinadas Orbital C de movimiento circular, cribas horizontales Orbital E de movimiento elíptico y cribas de desaguado VD. Identifique superficies de cribado, revestimientos, excitadores, rodamientos, resortes y repuestos de accionamiento por modelo y dimensiones de los pisos.
Identifique primero la máquina por la serie ELITE, Orbital C/E o VD y las dimensiones estándar. Seleccione después las piezas de desgaste y los repuestos por posición de alimentación, piso, descarga, caja, excitación y apoyo. La fabricación requiere la placa de identificación, el modelo completo, la disposición de los pisos, el plano de conjunto, las piezas usadas, las condiciones de servicio y un plano para revisión técnica.
Los datos Orbital C/E y VD provienen de las especificaciones oficiales actuales Weir. ELITE es una serie diseñada;la tabla proporciona el tamaño máximo de plataforma y el rango operativo publicados oficialmente.
| Modelo/Configuración Estándar | Dimensiones y recuento de la plataforma | Área de detección/límite de servicio | Excitación, potencia y masa. |
|---|---|---|---|

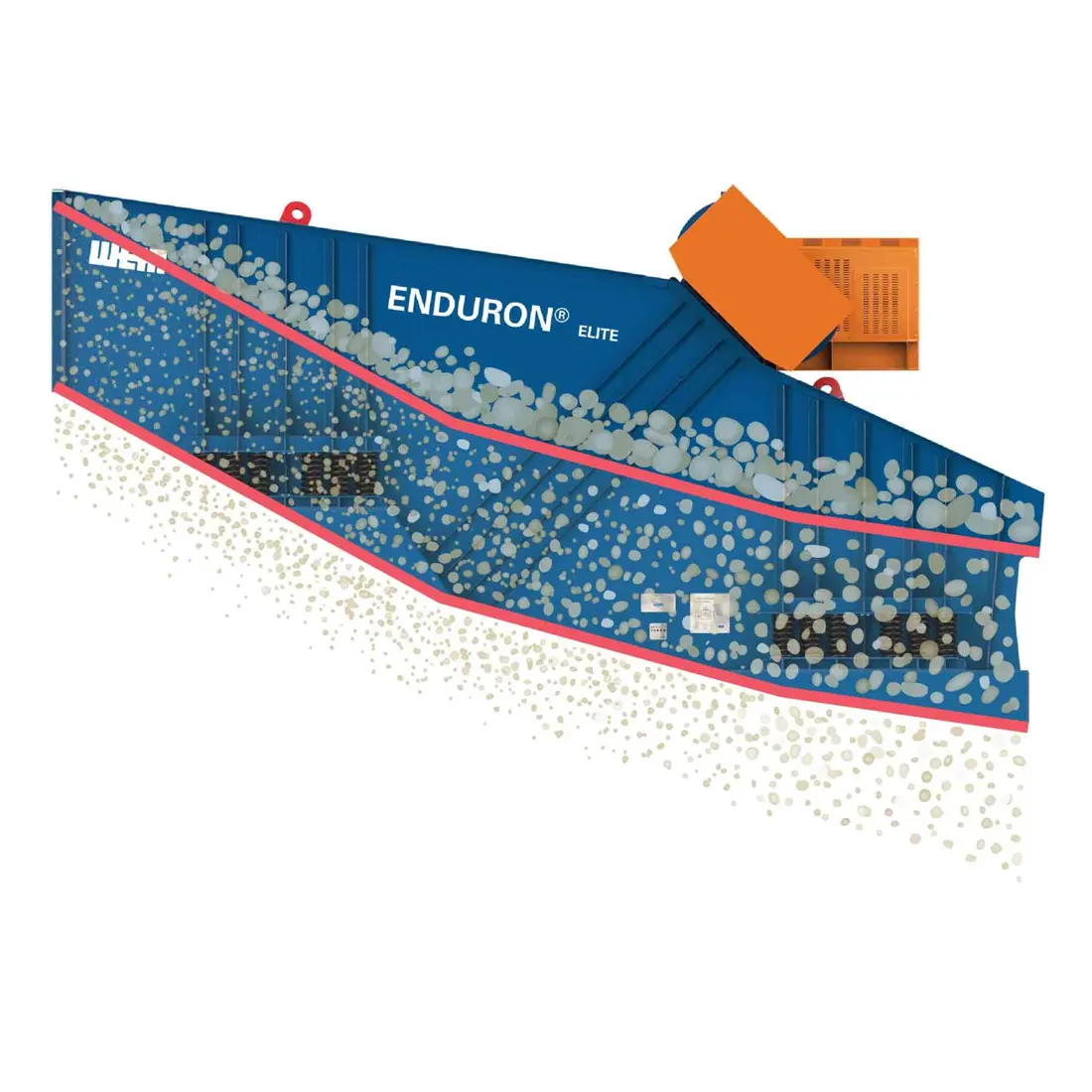

| ENDURON ELITE criba tipo banana (diseñada) | Doble piso;mazo máximo publicado 4.27 × 8.53 m | 4.5–5 G;cribado fino de alto rendimiento | 2 ETX excitadores de vibración;hasta aproximadamente 50 t |

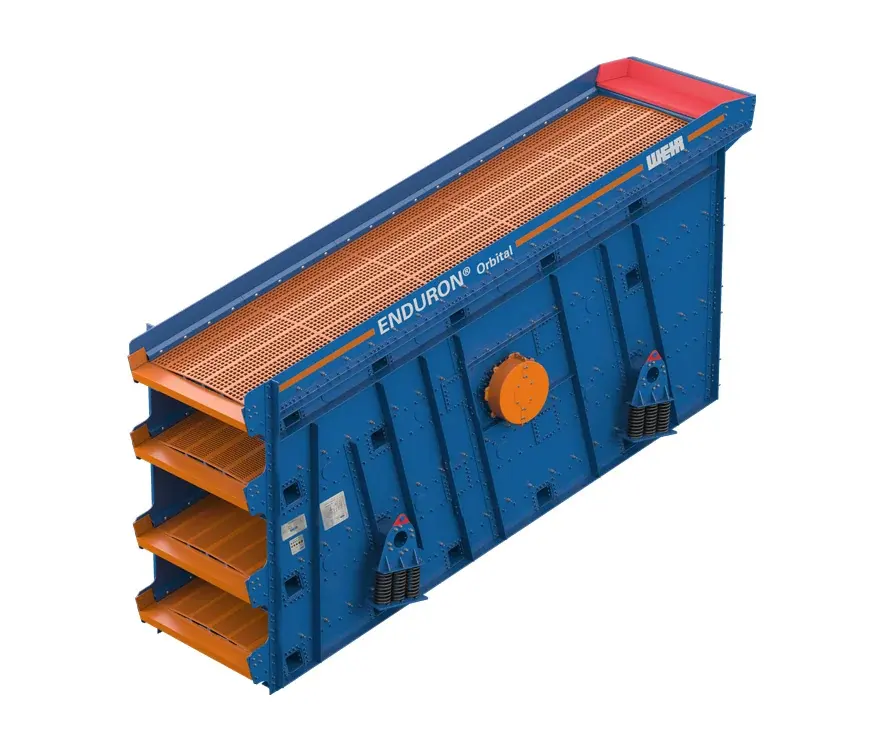

| Modelo Orbital C15483S | 1,535 × 4,880 mm; 3 mazos | 22.5 m²;alimentación máxima 150 mm | ECX025S; 15 kW;masa suspendida 5.9 t |
| Modelo Orbital C15484S | 1,535 × 4,880 mm; 4 mazos | 30.0 m²;alimentación máxima 150 mm | ECX025S; 18.5 kW;masa suspendida 7.6 t |
| Modelo Orbital C18482S | 1,840 × 4,880 mm; 2 mazos | 18.0 m²;alimentación máxima 150 mm | ECX025S; 15 kW;masa suspendida 5.0 t |
| Modelo Orbital C18483S | 1,840 × 4,880 mm; 3 mazos | 26.9 m²;alimentación máxima 150 mm | ECX025S; 18.5 kW;masa suspendida 6.8 t |
| Modelo Orbital C18612S | 1,840 × 6,100 mm; 2 mazos | 22.4 m²;alimentación máxima 150 mm | ECX025S; 15 kW;masa suspendida 5.8 t |
| Modelo Orbital C18613S | 1,840 × 6,100 mm; 3 mazos | 33.7 m²;alimentación máxima 150 mm | ECX035S; 18.5 kW;masa suspendida 8.2 t |
| Modelo Orbital C18614S | 1,840 × 6,100 mm; 4 mazos | 44.9 m²;alimentación máxima 150 mm | ECX035S; 22 kW;masa suspendida 10.7 t |
| Modelo Orbital C18614L | 1,840 × 6,100 mm; 4 mazos | 44.9 m²;alimentación máxima 150 mm | ECX035S; 22 kW;masa suspendida 10.5 t |
| Modelo Orbital C24612S | 2,450 × 6,100 mm; 2 mazos | 29.9 m²;alimentación máxima 150 mm | ECX045S; 18.5 kW;masa suspendida 7.5 t |
| Modelo Orbital C24613S | 2,450 × 6,100 mm; 3 mazos | 44.8 m²;alimentación máxima 150 mm | ECX045S; 22 kW;masa suspendida 10.6 t |
| Modelo Orbital E18483S | 1,840 × 4,880 mm; 3 mazos | 26.9 m²;alimentación máxima 150 mm | ECX050D; 22 kW;masa suspendida 8.2 t |
| Modelo Orbital E18612S | 1,840 × 6,100 mm; 2 mazos | 22.4 m²;alimentación máxima 150 mm | ECX070D; 22 kW;masa suspendida 7.2 t |
| Modelo Orbital E18613S | 1,840 × 6,100 mm; 3 mazos | 33.7 m²;alimentación máxima 150 mm | ECX070D; 37 kW;masa suspendida 9.2 t |
| Modelo Orbital E24612S | 2,450 × 6,100 mm; 2 mazos | 29.9 m²;alimentación máxima 150 mm | ECX090D; 37 kW;masa suspendida 8.9 t |
| Modelo Orbital E24613S | 2,450 × 6,100 mm; 3 mazos | 44.8 m²;alimentación máxima 150 mm | ECX090D; 45 kW;masa suspendida 12.0 t |

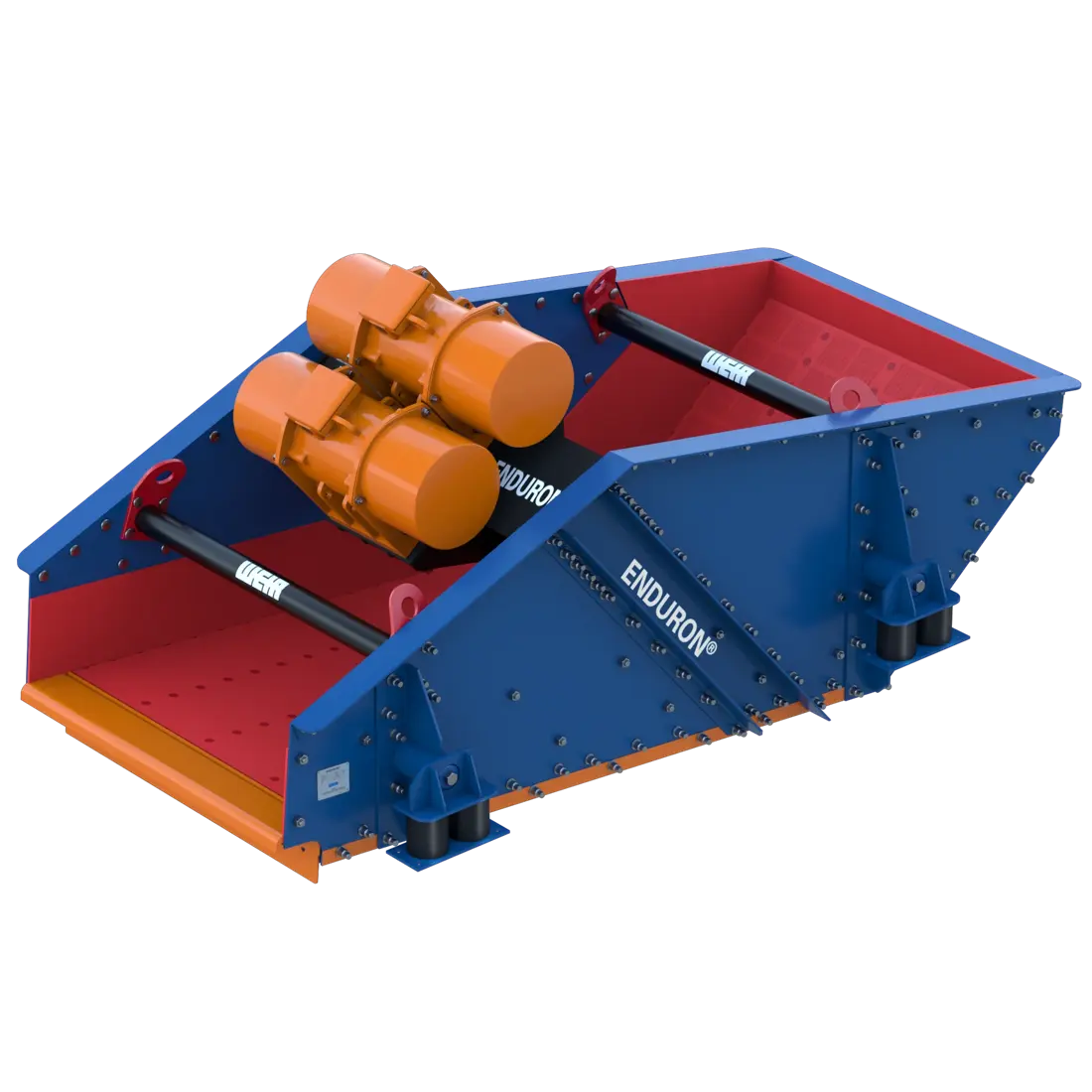

| VD6 criba de deshidratación | 610 × 2,100 mm | Área de cubierta 1.28 m²;ángulo de instalación 3–5 ° | Accionamiento por motor vibratorio |
| VD9 criba de deshidratación | 915 × 2,440 mm | Área de cubierta 2.23 m²;ángulo de instalación 3–5 ° | Accionamiento por motor vibratorio |
| VD12 criba de deshidratación | 1,220 × 3,050 mm | Área de cubierta 3.72 m²;ángulo de instalación 3–5 ° | Accionamiento por motor vibratorio |
| VD12 criba de deshidratación | 1,220 × 3,660 mm | Área de cubierta 4.47 m²;ángulo de instalación 3–5 ° | Accionamiento por motor vibratorio |
| VD15 criba de deshidratación | 1,525 × 3,660 mm | Área de cubierta 5.58 m²;ángulo de instalación 3–5 ° | Motor vibratorio o excitador de vibración. |
| VD15 criba de deshidratación | 1,525 × 3,810 mm | Área de cubierta 5.81 m²;ángulo de instalación 3–5 ° | Motor vibratorio o excitador de vibración. |
| VD18 criba de deshidratación | 1,830 × 3,810 mm | Área de cubierta 6.98 m²;ángulo de instalación 3–5 ° | Motor vibratorio o excitador de vibración. |
| VD21 criba de deshidratación | 2,135 × 4,880 mm | Área de cubierta 10.42 m²;ángulo de instalación 3–5 ° | Unidad de excitación de vibración |
| VD24 criba de deshidratación | 2,440 × 4,880 mm | Área de cubierta 11.91 m²;ángulo de instalación 3–5 ° | Unidad de excitación de vibración |
| VD24 criba de deshidratación | 2,440 × 6,100 mm | Área de cubierta 14.88 m²;ángulo de instalación 5 ° | Unidad de excitación de vibración;capacidad de serie publicada hasta 250 t/h |
El material del medio y las aberturas determinan conjuntamente la vida útil y la eficiencia del cribado. Las páginas de materiales apoyan la selección preliminar;Compruebe formulación, dureza, refuerzo, aberturas, espesor y fijación frente al tamaño de partícula, impacto, abrasión, humedad y diseño original.

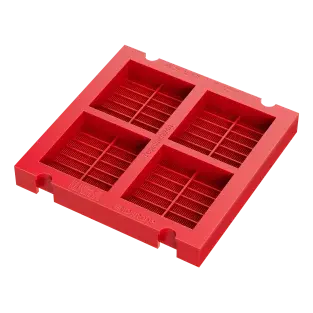

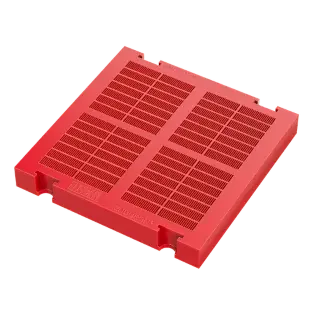

Paneles de criba modulares de poliuretano
Los paneles modulares soportan el impacto directo de las rocas y el desgaste por deslizamiento mientras controlan las aberturas y el tamaño de separación. Los módulos ENDURON estándar actuales son 305 × 305 mm, asegurados con pasadores y manguitos.
Ver página del componente →
Paneles Modulares de Caucho & Paneles de Impacto
Los módulos de goma y las placas de impacto de alimentación absorben los impactos de partículas gruesas, reducen el ruido y protegen la caja. Verificar dimensiones del módulo, aberturas, fijación, espesor y refuerzo del respaldo.
Ver página del componente →
Malla de alambre de tensión lateral & Plataforma de cribado
Las cribas Orbital pueden utilizar medios modulares o de tensión lateral. Para malla metálica, compruebe el diámetro del alambre, las aberturas, el diseño tejido o perforado, la dirección de tensión, las superposiciones y los bordes.
Ver página del componente →
Caja de alimentación & Revestimientos de zona de impacto
La caja de alimentación y la primera sección de la plataforma reciben los mayores impactos de caída y desgaste concentrado. Compruebe la dirección de alimentación, la segmentación del revestimiento, los orificios, las superposiciones, la amortiguación y los paneles adyacentes.
Ver página del componente →
Placa lateral, viga transversal & Protección de placa posterior
Las piezas de protección aíslan los lados, los travesaños y la parte trasera de la erosión del material y previenen el desgaste de la caja. Compruebe el lado, la longitud, el espacio entre orificios, la sujeción y la holgura de vibración de cada pieza.
Ver página del componente →
Descarga, conducto & Protección de limitación
Los labios de descarga, los revestimientos de los conductos, la goma de sujeción y los sellos de los bordes protegen el extremo de la plataforma y las interfaces aguas abajo. Compruebe la dirección del flujo, la altura de caída, las aberturas, las dimensiones de sujeción y conexión.
Ver página del componente →Los repuestos de cribas requieren controles de cargas dinámicas, fatiga, equilibrio e interfaces completas. La apariencia o una dimensión no pueden establecer la intercambiabilidad de excitadores de vibración, cojinetes, resortes, transmisiones o cajas de cribas.

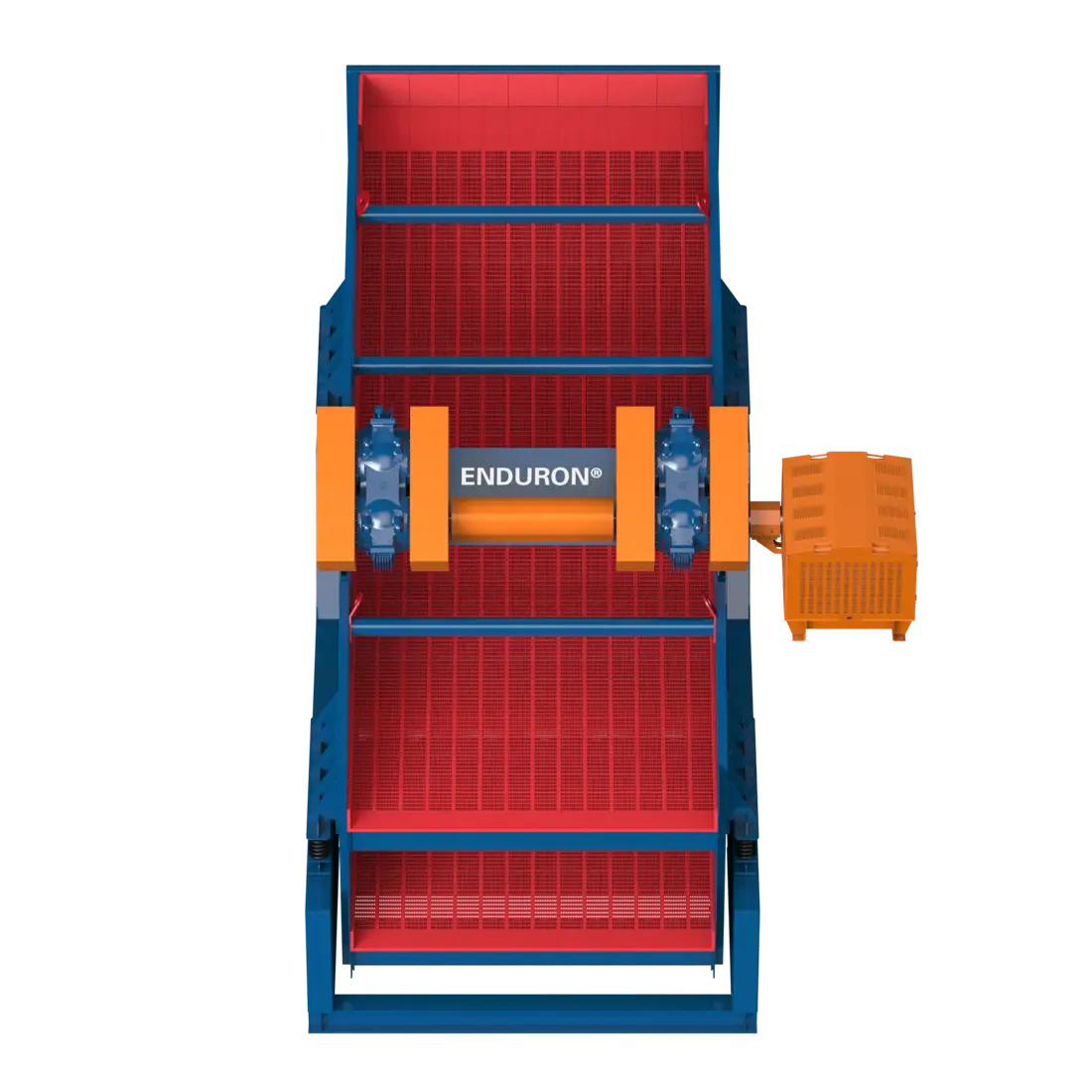

ELITE ETX Conjuntos de excitadores de vibración
Las cribas tipo banana grandes de dos pisos ELITE utilizan dos excitadores de vibración ETX. Suministre dimensiones de la criba, placa de identificación del excitador de vibración, orientación, velocidad, configuración de masa excéntrica e interfaces de accionamiento para identificar el conjunto.
Ver página del componente →

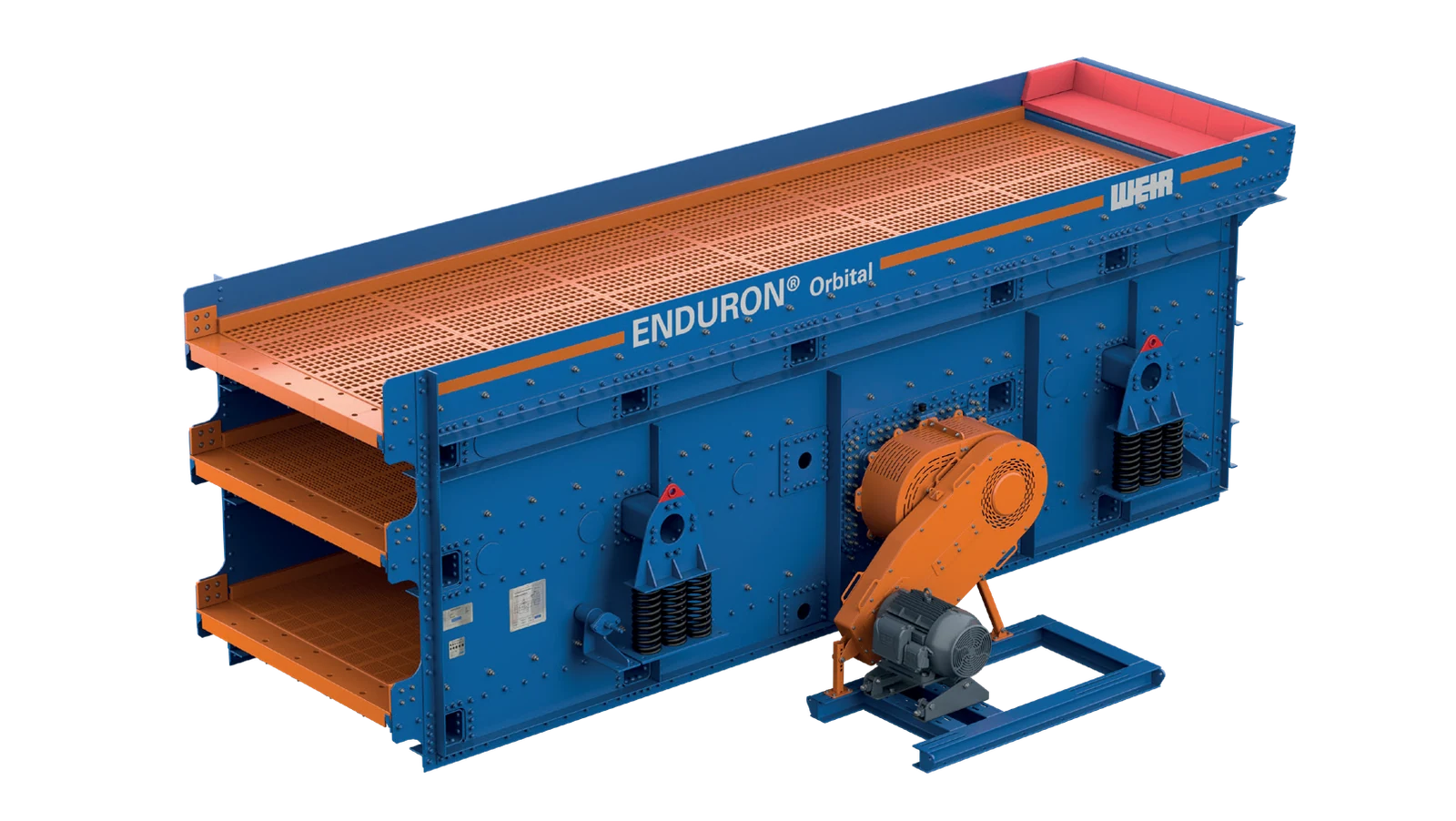

Orbital ECX Excitador de vibración modular
Las cribas C y E utilizan excitadores de vibración modulares extraíbles. Compare ECX025S, 035S, 045S, 050D, 070D o 090D y el diseño de eje simple/doble con el modelo C/E.
Ver página del componente →Ejes, cojinetes y engranajes del excitador de vibración & Sellos
La literatura actual sobre Weir establece que los excitadores de vibración C y E comparten sistemas de cojinetes, ejes y sellos. Las cotizaciones aún requieren el modelo ECX, el número de serie, la posición de la pieza y las medidas reales.
Ver página del componente →
Vigas transversales, placas posteriores & Estructura de la caja de alimentación
Orbital utiliza una construcción modular completamente atornillada;Algunas vigas transversales, placas traseras y cajas de alimentación son intercambiables dentro del mismo tamaño de modelo. La fabricación requiere disposiciones generales, patrones de orificios, espesores de placas, comprobaciones de precarga y fatiga.
Ver página del componente →
Resortes de soporte, topes & Monturas
Los muelles y los topes determinan el aislamiento, la altura de trabajo y el equilibrio dinámico. Compruebe la altura libre, la rigidez, la carga, las posiciones izquierda/derecha, las piezas de goma y los soportes como grupos coincidentes.
Ver página del componente →Motor, acoplamiento, correa & Base de transmisión
El disco externo transfiere energía al excitador de vibración. Compruebe la potencia del motor, la velocidad, las poleas o el acoplamiento, la rotación, las protecciones, la distancia entre centros y el patrón de orificios de la base.
Ver página del componente →No. Compare el material, la dureza, la forma y el tamaño de la abertura, el espesor, el refuerzo de respaldo, los pasadores y manguitos, la sección inclinada de la plataforma, el nivel, el tamaño de alimentación y la humedad. Las dimensiones exteriores idénticas no implican un rendimiento o interfaces de detección idénticos.
Utilice el modelo de criba completo C o E para establecer el excitador de vibración ECX, luego compruebe el diseño de eje único/doble, la placa de identificación, el número de serie, los cojinetes, los ejes, los sellos, la velocidad, la orientación y las configuraciones excéntricas.
Los números sin catálogos, planos o registros de instalación OEM rastreables no se publican. Las referencias coincidentes se asignan a las posiciones de las piezas después de obtener el modelo completo, el diseño de la plataforma, el plano, la pieza usada o los datos confiables de instalación.
Proporcione el modelo ELITE, Orbital C/E o VD completo, la placa de identificación, las dimensiones y el número de la plataforma, las aberturas y el material del medio, el modelo del excitador de vibración, el plano, las fotografías de piezas usadas y las condiciones del material. Estos apoyan la identificación, evaluación de materiales, coordinación de fabricación, control de calidad y entrega de piezas terminadas.
