Weir ENDURON — Вибрационный грохот модели и запасные части

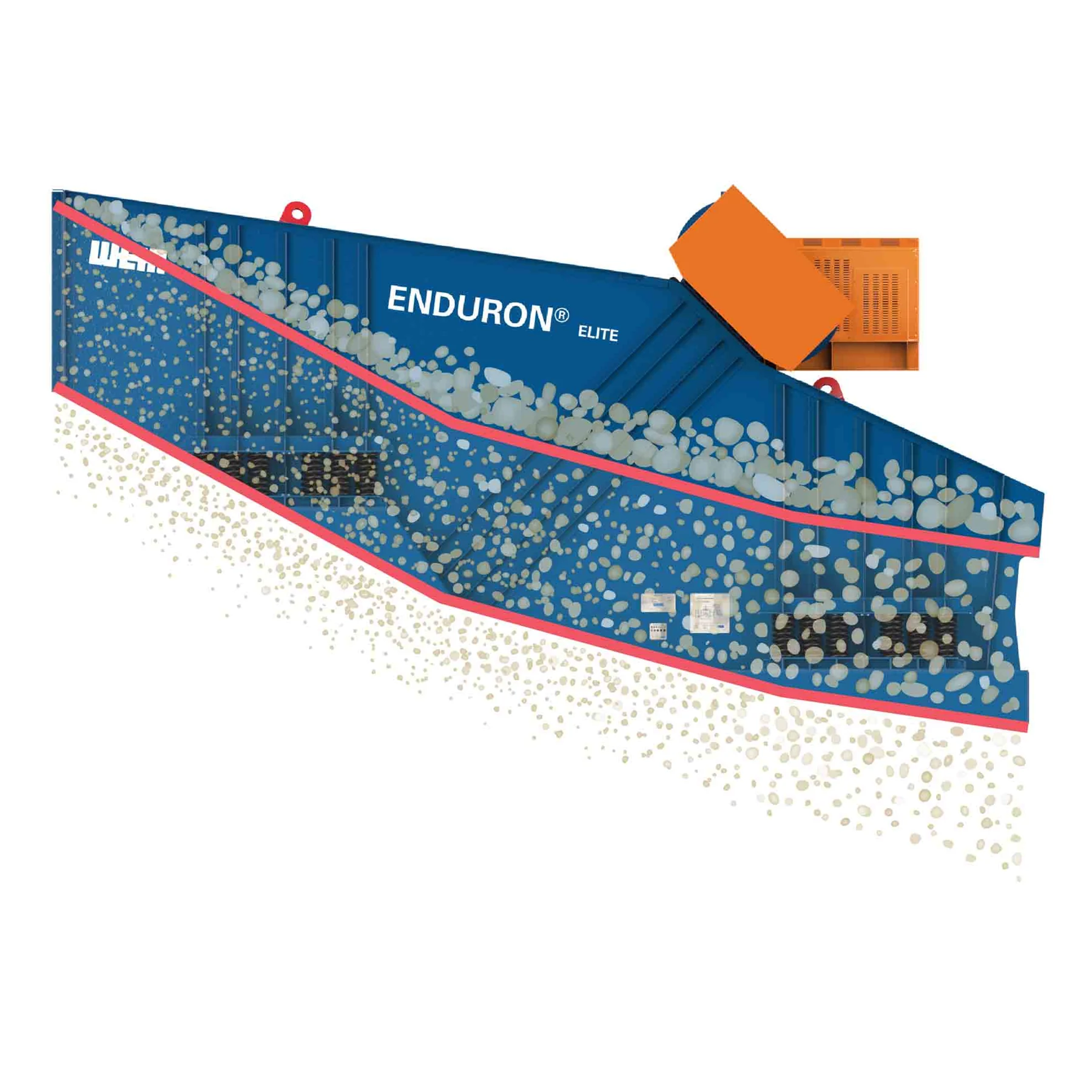

Официальное изображение двухдечного бананового грохота ENDURON ELITE: многоскатный короб, верхняя/нижняя деки, питание, два возбудителя ETX и разгрузка.

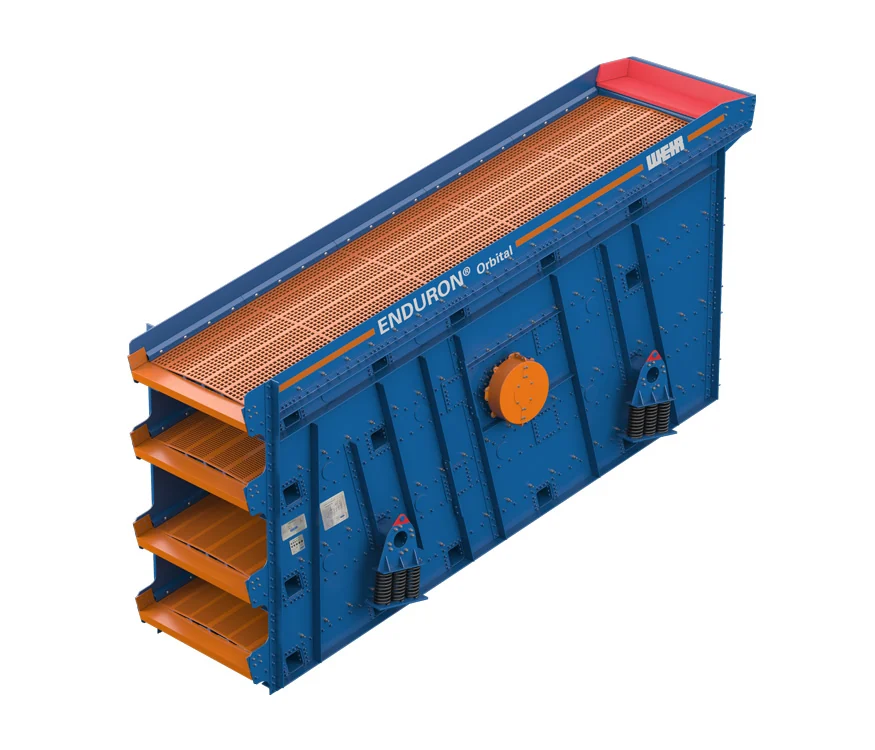

Официальное изображение наклонного грохота Orbital C с круговым движением. Полностью болтовой модульный короб допускает несколько дек, возбудители ECX и модульные изнашиваемые детали.

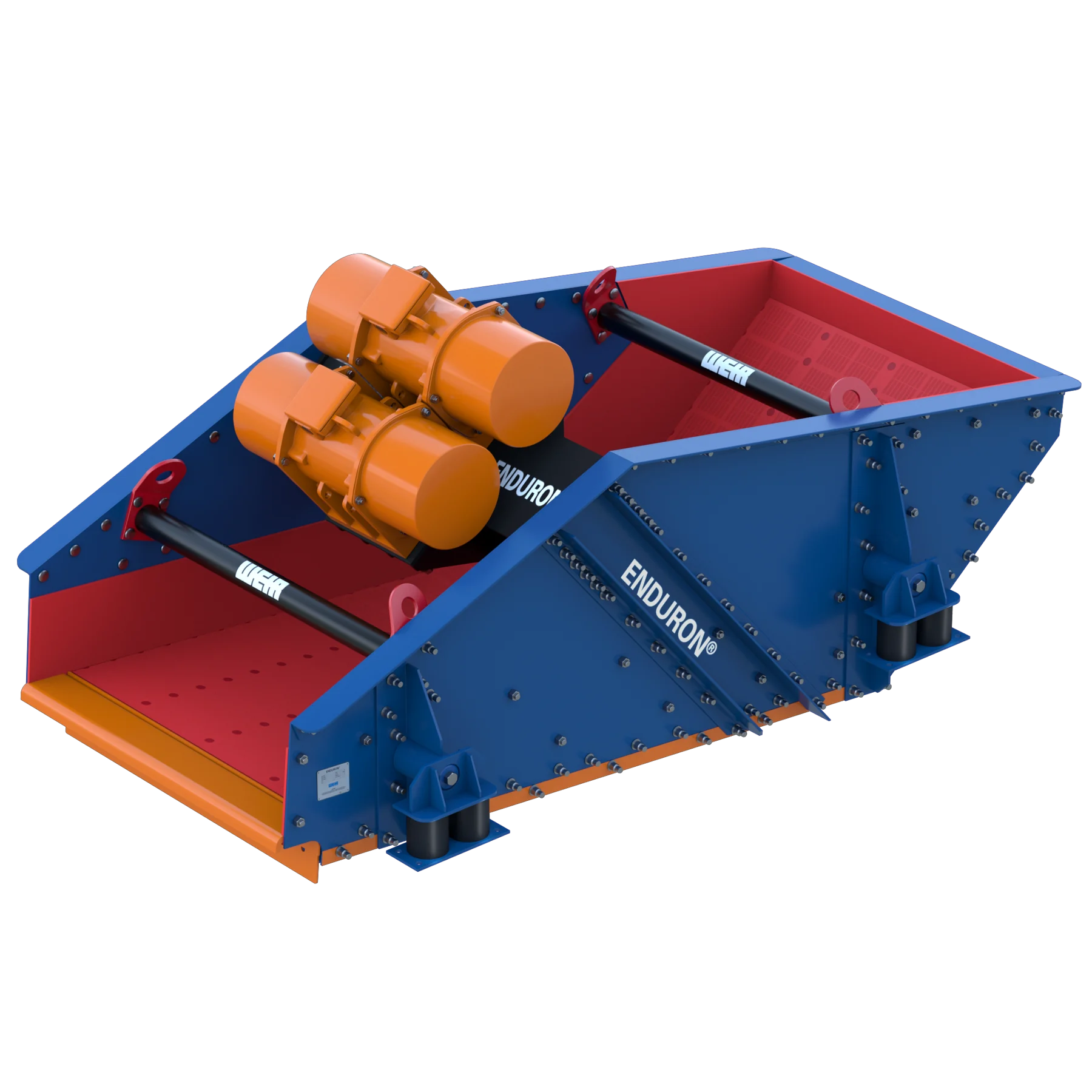

Официальное изображение обезвоживающего грохота ENDURON VD. Поднимающаяся дека и дренажный уклон питания служат для обезвоживания, обесшламливания, промывки и извлечения мелочи.

Оборудование OEM

Модели грохотов, материалы сит и вибрационные узлы на одной странице

Сначала определяют машину по серии ELITE, Orbital C/E или VD и стандартным размерам. Затем выбирают детали по зонам питания, дек, разгрузки, короба, возбуждения и опор. Для изготовления нужны шильдик, полная модель, схема сит, общий вид, снятые детали, условия работы и подтвержденные номера чертежей.

4 Основные текущие серии грохотов

26 Опубликованные стандартные исполнения

305 × 305 mm Стандартный размер модульной панели

12 Категории изнашиваемых деталей и основных запчастей

Модели и основные характеристики

Стандартные исполнения ENDURON ELITE, Orbital C/E и VD

Данные Orbital C/E и VD взяты из текущих официальных спецификаций Weir. ELITE — проектная серия; приведены официально опубликованные максимальная дека и рабочий диапазон.

Стандартная модель / исполнение	Размеры и число дек	Площадь грохочения / предельные условия	Возбуждение, мощность и масса
Банановый грохот ENDURON ELITE (проектное исполнение)	Две деки; максимальная опубликованная дека 4.27 × 8.53 m	4.5–5 G; высокопроизводительное грохочение мелкого материала	2 возбудителя ETX; до приблизительно 50 t
Orbital C15483S	1,535 × 4,880 mm; 3 деки	22.5 m²; максимальная крупность питания 150 mm	ECX025S; 15 kW; подрессоренная масса 5.9 t
Orbital C15484S	1,535 × 4,880 mm; 4 деки	30.0 m²; максимальная крупность питания 150 mm	ECX025S; 18.5 kW; подрессоренная масса 7.6 t
Orbital C18482S	1,840 × 4,880 mm; 2 деки	18.0 m²; максимальная крупность питания 150 mm	ECX025S; 15 kW; подрессоренная масса 5.0 t
Orbital C18483S	1,840 × 4,880 mm; 3 деки	26.9 m²; максимальная крупность питания 150 mm	ECX025S; 18.5 kW; подрессоренная масса 6.8 t
Orbital C18612S	1,840 × 6,100 mm; 2 деки	22.4 m²; максимальная крупность питания 150 mm	ECX025S; 15 kW; подрессоренная масса 5.8 t
Orbital C18613S	1,840 × 6,100 mm; 3 деки	33.7 m²; максимальная крупность питания 150 mm	ECX035S; 18.5 kW; подрессоренная масса 8.2 t
Orbital C18614S	1,840 × 6,100 mm; 4 деки	44.9 m²; максимальная крупность питания 150 mm	ECX035S; 22 kW; подрессоренная масса 10.7 t
Orbital C18614L	1,840 × 6,100 mm; 4 деки	44.9 m²; максимальная крупность питания 150 mm	ECX035S; 22 kW; подрессоренная масса 10.5 t
Orbital C24612S	2,450 × 6,100 mm; 2 деки	29.9 m²; максимальная крупность питания 150 mm	ECX045S; 18.5 kW; подрессоренная масса 7.5 t
Orbital C24613S	2,450 × 6,100 mm; 3 деки	44.8 m²; максимальная крупность питания 150 mm	ECX045S; 22 kW; подрессоренная масса 10.6 t
Orbital E18483S	1,840 × 4,880 mm; 3 деки	26.9 m²; максимальная крупность питания 150 mm	ECX050D; 22 kW; подрессоренная масса 8.2 t
Orbital E18612S	1,840 × 6,100 mm; 2 деки	22.4 m²; максимальная крупность питания 150 mm	ECX070D; 22 kW; подрессоренная масса 7.2 t
Orbital E18613S	1,840 × 6,100 mm; 3 деки	33.7 m²; максимальная крупность питания 150 mm	ECX070D; 37 kW; подрессоренная масса 9.2 t
Orbital E24612S	2,450 × 6,100 mm; 2 деки	29.9 m²; максимальная крупность питания 150 mm	ECX090D; 37 kW; подрессоренная масса 8.9 t
Orbital E24613S	2,450 × 6,100 mm; 3 деки	44.8 m²; максимальная крупность питания 150 mm	ECX090D; 45 kW; подрессоренная масса 12.0 t
Обезвоживающий грохот VD6	610 × 2,100 mm	Площадь деки 1.28 m²; угол установки 3–5°	Привод вибромоторами
Обезвоживающий грохот VD9	915 × 2,440 mm	Площадь деки 2.23 m²; угол установки 3–5°	Привод вибромоторами
Обезвоживающий грохот VD12	1,220 × 3,050 mm	Площадь деки 3.72 m²; угол установки 3–5°	Привод вибромоторами
Обезвоживающий грохот VD12	1,220 × 3,660 mm	Площадь деки 4.47 m²; угол установки 3–5°	Привод вибромоторами
Обезвоживающий грохот VD15	1,525 × 3,660 mm	Площадь деки 5.58 m²; угол установки 3–5°	Привод вибромоторами или вибровозбудителями
Обезвоживающий грохот VD15	1,525 × 3,810 mm	Площадь деки 5.81 m²; угол установки 3–5°	Привод вибромоторами или вибровозбудителями
Обезвоживающий грохот VD18	1,830 × 3,810 mm	Площадь деки 6.98 m²; угол установки 3–5°	Привод вибромоторами или вибровозбудителями
Обезвоживающий грохот VD21	2,135 × 4,880 mm	Площадь деки 10.42 m²; угол установки 3–5°	Привод вибровозбудителями
Обезвоживающий грохот VD24	2,440 × 4,880 mm	Площадь деки 11.91 m²; угол установки 3–5°	Привод вибровозбудителями
Обезвоживающий грохот VD24	2,440 × 6,100 mm	Площадь деки 14.88 m²; угол установки 5°	Привод вибровозбудителями; опубликованная производительность серии до 250 t/h

Производительность зависит от гранулометрии питания, влажности, отверстий, материала сит, наклона и схемы процесса. Заказ проверяют по полной модели, схеме дек, возбудителю, компонентам мокрого грохочения и условиям площадки.

Изнашиваемые детали

Панели, сетки и изнашиваемые детали питания, боковин и разгрузки

Материал и отверстия совместно определяют ресурс и эффективность грохочения. Страницы материалов служат для предварительного выбора; состав, твердость, каркас, отверстия, толщину и крепление проверяют по крупности, ударам, абразивности, влажности и исходной конструкции.

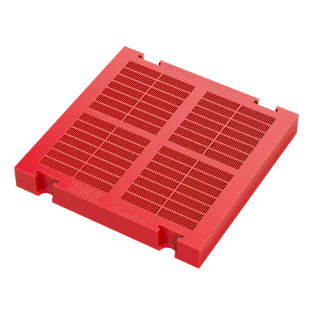

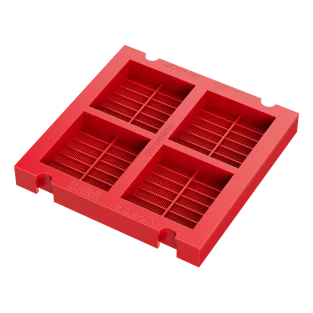

Модульные полиуретановые панели

Polyurethane Modular Screen Panels

Модульные панели непосредственно воспринимают удары руды и износ скольжением, определяя отверстия и крупность разделения. Текущий стандартный модуль ENDURON — 305 × 305 mm, с креплением штифтами и втулками.

Проверка материала: Полиуретан сочетает износостойкость, упругость и сопротивление забиванию. Твердость, отверстия, каркас и состав проверяют по крупности, влажности, ударам и эффективности грохочения.

Резина и полиуретан

Открыть страницу компонента →

Модульные резиновые сита и ударные плиты

Rubber Modular Panels & Impact Panels

Резиновые модули и ударные плиты питания поглощают удары крупных частиц, снижают шум и защищают короб. Проверяют размеры, отверстия, крепление, толщину и тыльный каркас.

Проверка материала:Высокоэластичная износостойкая резина применяется при сочетании ударов и абразивного износа. Состав и твердость выбирают по температуре, среде, крупности и характеру повреждений снятой детали.

Износостойкая резина и полиуретан

Открыть страницу компонента →

Сетки с боковым натяжением и металлические сита

Side-tension Wire Mesh & Screen Deck

Orbital может оснащаться ситами с боковым натяжением или модулями. Для металлических сит проверяют диаметр проволоки, отверстия, плетение или перфорацию, направление натяжения, нахлесты и края.

Проверка материала: Высокопрочную, нержавеющую сталь или износостойкий сплав выбирают по абразивности, коррозии, температуре и усталости. Одного размера отверстий для замены недостаточно.

Коррозионностойкие и специальные сплавы Износостойкий стальной лист

Открыть страницу компонента →

Футеровки загрузочного короба и ударной зоны

Feed Box & Impact-zone Liners

Загрузочный короб и начальная секция сита испытывают наибольшие удары падения и сосредоточенный износ. Проверяют направление питания, секции футеровки, отверстия, нахлесты, амортизирующий слой и соседние панели.

Проверка материала: При сочетании ударов и абразива рассматривают износостойкую резину, полиуретан или закаленный и отпущенный лист. Окончательный выбор — по высоте падения, крупности и картине износа.

Износостойкая резина и полиуретан Закаленный и отпущенный износостойкий лист

Открыть страницу компонента →

Защита боковин, поперечных балок и задней стенки

Side Plate, Crossbeam & Backplate Protection

Защитные детали изолируют боковины, балки и заднюю стенку от потока материала, предотвращая износ короба. Для каждой проверяют сторону, длину, шаг отверстий, зажим и вибрационный зазор.

Проверка материала: Резина и полиуретан обеспечивают амортизацию и защиту от абразива, износостойкий лист — от сильного режущего износа. Защитный материал не заменяет несущую конструкцию, рассчитанную на усталость.

Резина и полиуретан Закаленный и отпущенный износостойкий лист

Открыть страницу компонента →

Защита разгрузки, желобов и прижимных планок

Discharge, Chute & Capping Protection

Разгрузочные кромки, футеровки желобов, прижимная резина и краевые уплотнения защищают конец сита и последующие сопряжения. Проверяют поток, перепад высот, отверстия, прижим и присоединительные размеры.

Проверка материала: Кандидаты — износостойкая резина, полиуретан и стальной лист; выбор зависит от ударов, износа скольжением, коррозии и срока замены.

Износостойкая резина и полиуретан Закаленный и отпущенный износостойкий лист

Открыть страницу компонента →

Запасные части

Основные запчасти возбудителей, короба, опор и привода

Запчасти проверяют по динамическим нагрузкам, усталости, балансу и всем сопряжениям. Внешний вид или один размер не подтверждает взаимозаменяемость возбудителей, подшипников, пружин, приводов или короба.

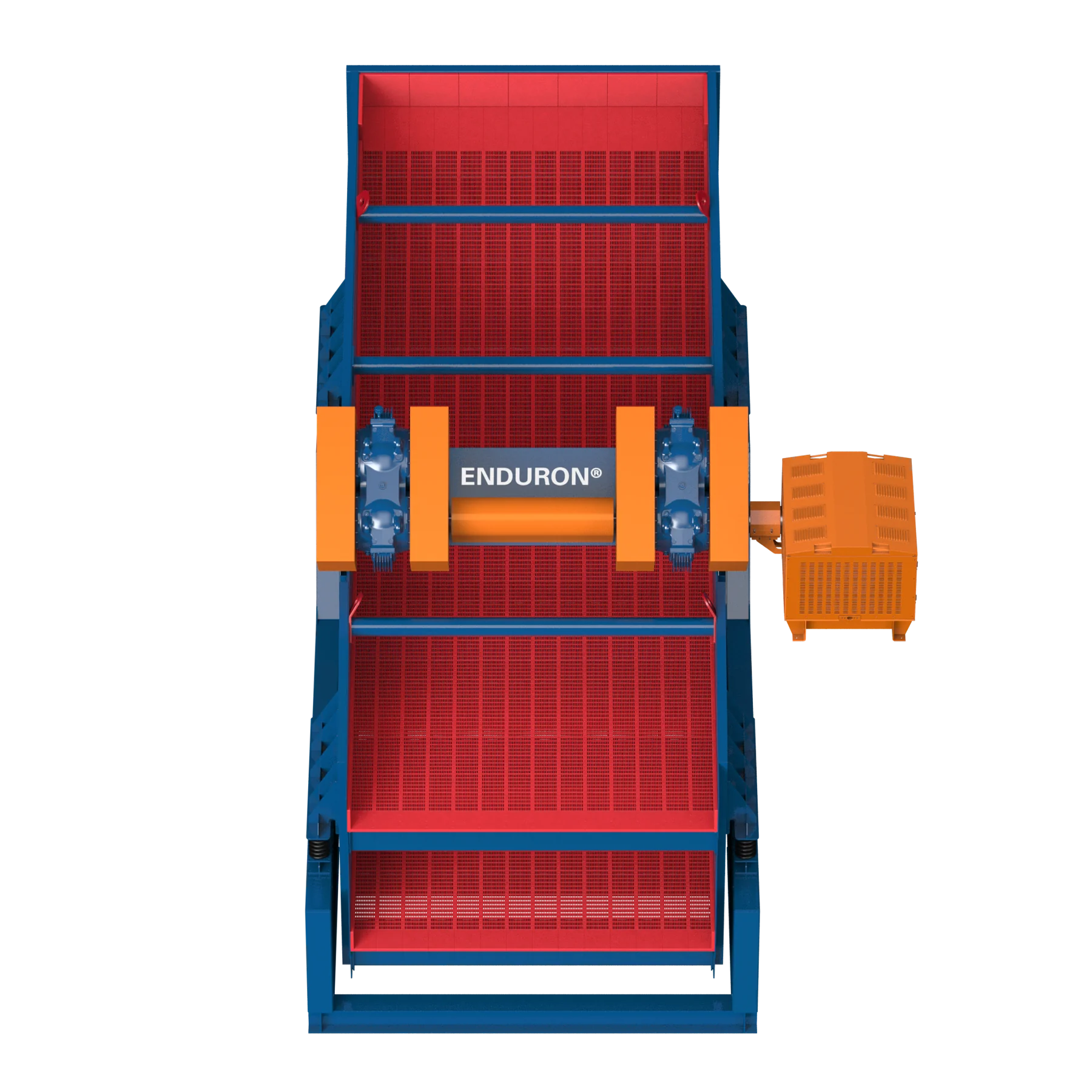

Двойной узел возбудителей ETX для ELITE

ELITE ETX Exciter Assemblies

Крупные двухдечные банановые грохоты ELITE используют два возбудителя ETX. Для подбора нужны размеры грохота, шильдик возбудителя, ориентация, скорость, настройка эксцентричной массы и сопряжения привода.

Проверка материала: Корпуса, валы, шестерни, подшипники и уплотнения отдельно проверяют по исходному узлу. Похожая форма универсального возбудителя не дает основания для прямой замены.

Легированная сталь для деталей привода Уплотнения и конструкционные материалы

Открыть страницу компонента →

Модульные возбудители Orbital ECX

Orbital ECX Modular Exciter

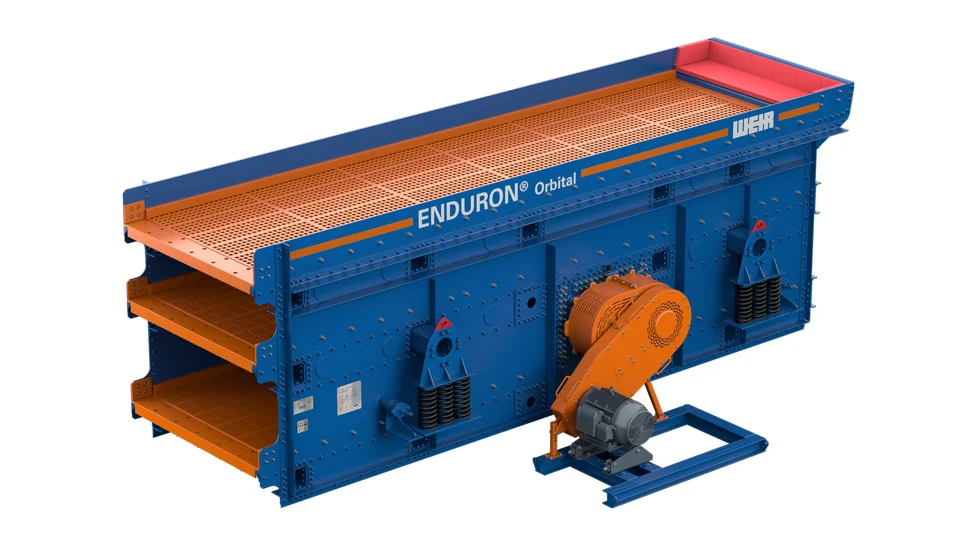

Серии C и E используют съемные модульные возбудители. По модели C/E проверяют ECX025S, 035S, 045S, 050D, 070D или 090D и одно-/двухвальную конструкцию.

Проверка материала: Валы, шестерни и крепеж проверяют по легированной приводной стали и усталостным требованиям. Корпуса, подшипники, уплотнения и смазку комплектуют по полной версии возбудителя.

Легированная сталь для деталей привода Уплотнения и конструкционные материалы

Открыть страницу компонента →

Валы, подшипники, шестерни и уплотнения возбудителя

Exciter Shafts, Bearings, Gears & Seals

Текущие материалы Weir указывают общую систему подшипников, валов и уплотнений возбудителей C и E. Для запроса все равно нужны модель ECX, серийный номер, позиция детали и фактические измерения.

Проверка материала: Легированную сталь валов и шестерен выбирают по усталости и нагрузкам привода. Подшипники проверяют по обозначению, зазору и вибрации; уплотнения — по смазке, температуре и пыли.

Легированная сталь для валов и шестерен Уплотнения и конструкционные материалы

Открыть страницу компонента →

Поперечные балки, задние стенки и конструкции загрузочного короба

Crossbeams, Backplates & Feedbox Structure

Orbital имеет полностью болтовую модульную конструкцию; часть балок, задних стенок и загрузочных коробов взаимозаменяема внутри одного типоразмера. Для изготовления проверяют общий вид, отверстия, толщины, предварительную затяжку и усталостные требования.

Проверка материала: Для основной конструкции ключевы высокопрочная сталь, сварка или болтовые соединения и усталостный ресурс. Защитные футеровки проверяют отдельно от несущих конструкций.

Высокопрочная конструкционная сталь и специальные сплавы

Открыть страницу компонента →

Опорные пружины, буферы и монтажные опоры

Support Springs, Buffers & Mounts

Пружины и буферы определяют виброизоляцию, рабочую высоту и динамический баланс. Комплектами проверяют свободную высоту, жесткость, нагрузку, стороны, резиновые детали и опоры.

Проверка материала: Пружинную сталь проверяют по циклической усталости и нагрузке; резиновые буферы — по твердости, динамическому нагреву, окружающей температуре и контакту с маслом.

Пружинные и специальные легированные стали Эластомерные амортизирующие материалы

Открыть страницу компонента →

Двигатели, муфты, ремни и основания привода

Motor, Coupling, Belt & Drive Base

Внешний привод передает мощность возбудителю. Проверяют мощность двигателя, скорость, шкивы или муфту, вращение, кожухи, межосевое расстояние и отверстия основания.

Проверка материала: Шкивы, валы, муфты и крепеж проверяют по нагрузкам привода и усталости. Одна мощность двигателя не подтверждает взаимозаменяемость.

Легированная сталь для деталей привода

Открыть страницу компонента →

Взаимозаменяемы ли панели ENDURON только по размеру модуля 305 × 305 mm?

Нет. Проверяют материал, твердость, форму и размер отверстий, толщину, тыльный каркас, штифты и втулки, скат и уровень деки, крупность и влажность. Одинаковые габариты не означают одинаковую эффективность и монтажные сопряжения.

Как определить возбудители и запчасти Orbital C и E?

По полной модели грохота C или E определяют ECX, затем проверяют одно-/двухвальное исполнение, шильдик, серийный номер, подшипники, валы, уплотнения, скорость, ориентацию и настройку эксцентриков.

Почему не публикуются неподтвержденные номера деталей ENDURON OEM?

Номера без прослеживаемого каталога изготовителя, чертежа или документации установки не публикуются. Подтвержденные номера связывают с позициями после получения полной модели, схемы дек, номера чертежа, снятой детали или достоверных данных установки.
