Rodillos de molienda de alta presión CITIC HIC GM

Empiece por GM140-60, GM240-170 y el diámetro × ancho del rodillo; después identifique la superficie del rodillo, los espárragos, la protección de bordes, las placas laterales, los rodamientos, la hidráulica, los materiales y los requisitos de consulta.

Imagen oficial del producto CITIC HIC HPGR
Imagen oficial del producto CITIC HIC HPGR. Compruebe la máquina instalada mediante el modelo GM completo, el diámetro y ancho del rodillo, la placa de características del proyecto y la documentación del equipo.
Detalles del equipo OEM

Modelos, sistemas de desgaste de la superficie del rodillo y repuestos principales en una página

Esta página utiliza GM140-60 y GM240-170 para organizar la identificación de modelos y las rutas de repuestos. Compruebe otros modelos instalados mediante la placa de características completa y la documentación del proyecto.

2Principales modelos publicados
1,400–2,400 mmDiámetro nominal del rodillo
600–1,700 mmAncho nominal del rodillo
10Rutas principales de piezas
Modelos estándar y dimensiones clave

Modelos GM y dimensiones nominales principales

Los números del modelo GM indican el diámetro y el ancho nominales del rodillo. Compruebe la potencia, la presión, la capacidad, la configuración de la superficie del rodillo y el sistema de rodamientos reales mediante la documentación del proyecto.

ModelDiámetro nominal del rodilloAncho nominal del rodilloComprobaciones necesarias antes de la fabricación
GM140-601,400 mm600 mmPlaca de características del proyecto, tipo de superficie del rodillo, rodamientos, hidráulica y revisión del plano
GM240-1702,400 mm1,700 mmPlaca de características del proyecto, tipo de superficie del rodillo, rodamientos, hidráulica y revisión del plano
Las dimensiones nominales del modelo no sustituyen las dimensiones de fabricación de la superficie del rodillo, los espárragos o las piezas estructurales. Compruebe el tipo de superficie, la distribución de orificios, la protección de bordes y los ajustes con los planos originales.
CITIC Heavy Industries

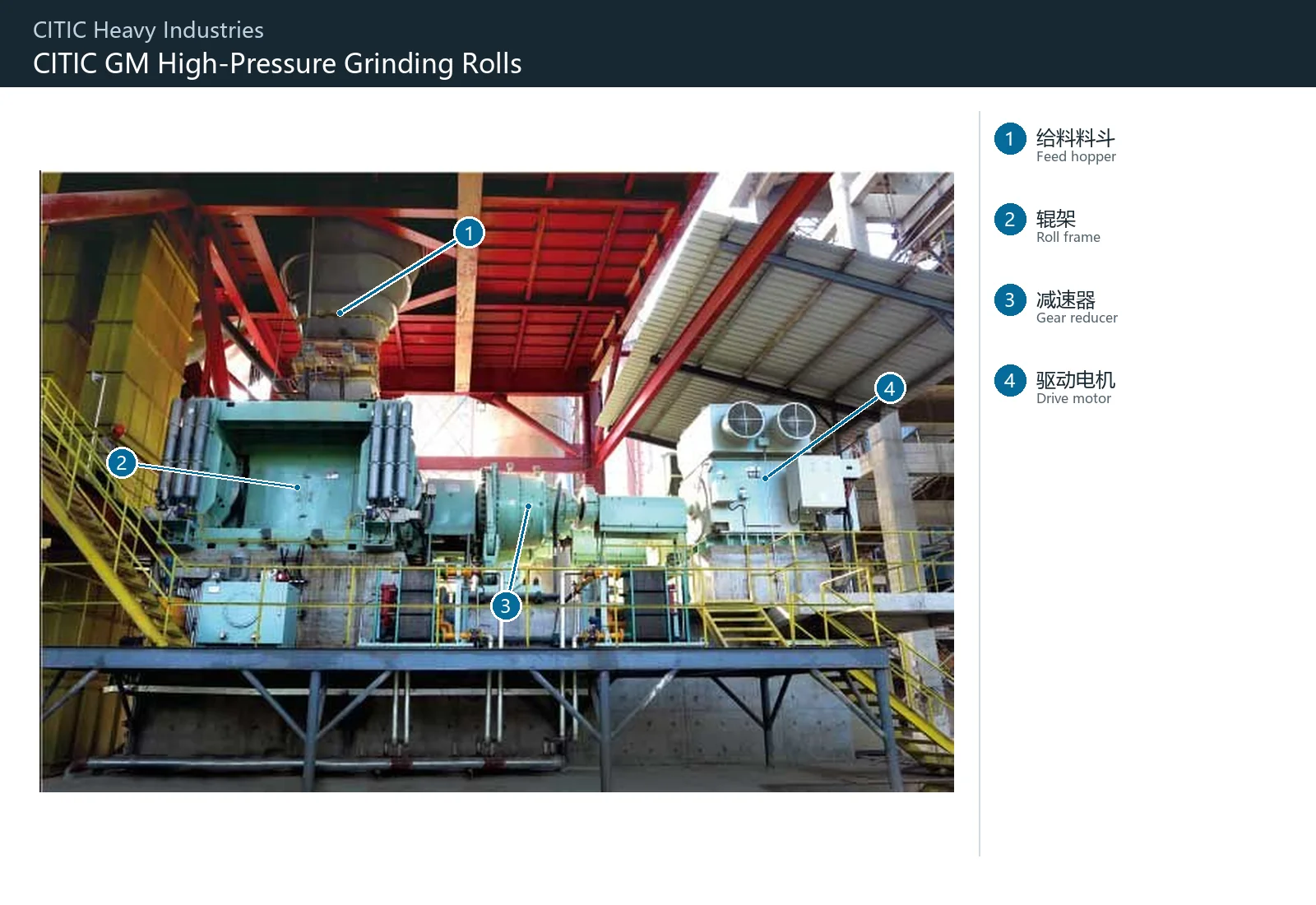

Esquema de ubicación de componentes

Los números del esquema se corresponden con las filas siguientes.

CITIC Heavy Industries GM High Pressure Grinding Rolls – Esquema de ubicación de componentes
Modelo en la imagen: GM HPGR product family
N.ºComponenteUbicaciónAplica a
1Tolva de alimentaciónTolva de alimentación gris sobre el bastidor de rodillosFamilia de prensas de rodillos GM HPGR
2Bastidor de rodillosBastidor de rodillos verde a la izquierdaFamilia de prensas de rodillos GM HPGR
3ReductorReductor verde entre el bastidor de rodillos y el motorFamilia de prensas de rodillos GM HPGR
4Motor de accionamientoMotor de accionamiento grande a la derechaFamilia de prensas de rodillos GM HPGR
Piezas de desgaste

Sistemas de desgaste de la superficie del rodillo, espárragos, protección de bordes y canaletas

Primero se presentan las superficies de los rodillos y los espárragos. Las distintas posiciones están expuestas a altas tensiones de contacto, abrasión, desgaste de bordes o impactos de alimentación, por lo que los materiales y procesos de fabricación se determinan por separado.

Imagen de identificación de la superficie del rodillo / aro del rodillo
01

Superficie del rodillo / aro del rodillo

Superficie de rodillo / bandaje de rodillo

Agarra y comprime directamente el lecho de material y constituye la principal zona de desgaste del HPGR. Compruebe el diámetro y ancho del rodillo, la construcción superficial, el material base, el método de montaje y las zonas de desgaste.

Ver detalles de la pieza →
Imagen de identificación del bloque de protección de borde / revestimiento de borde
03

Bloque de protección de borde / revestimiento de borde

Protección / revestimiento de borde

Protege los bordes de la superficie del rodillo y controla su desgaste. Compruebe la orientación izquierda/derecha, la segmentación, el perfil, la disposición de fijación, la interfaz con la superficie del rodillo y la altura de desgaste.

Ver detalles de la pieza →
Repuestos

Repuestos de rodamientos, sellos, hidráulica y rascadores

Compruebe por separado las piezas de soporte e hidráulicas con el modelo completo, la carga, las interfaces, los ajustes, las tolerancias, la lubricación, la presión, el material y la combinación de sellos.

Preguntas frecuentes

Preguntas frecuentes

¿Pueden utilizarse los números de GM140-60 y GM240-170 directamente como dimensiones de piezas?

No. Indican el diámetro y el ancho nominales de los rodillos de la máquina; no son dimensiones de fabricación del aro del rodillo, los espárragos, los bloques de borde ni las placas laterales.

¿Son intercambiables los espárragos HPGR cuando el grado de carburo cementado es el mismo?

No. Compruebe también la geometría, la distribución de orificios, el ajuste, el material base, el proceso de montaje a presión, el mineral, la presión, el modo de rotura de los espárragos y la estrategia de mantenimiento de la superficie del rodillo.

¿Cómo se pueden identificar piezas GM sin un plano?

Envíe la placa de características, el diámetro y ancho del rodillo, el plano general del equipo, la posición de montaje, las fotografías de la pieza usada, los registros de desgaste superficial y las dimensiones principales para evaluar la identificación, la ingeniería inversa y los requisitos de fabricación.

Envíe el modelo CITIC HIC GM, el plano, la construcción de la superficie del rodillo o el requisito de repuestos

Proporcione el modelo completo, el diámetro y ancho del rodillo, el número de serie, los planos, las fotografías de la pieza usada, los materiales y las condiciones de operación. Los utilizaremos para identificar piezas, evaluar materiales, adecuar la fabricación, controlar la calidad y entregar piezas terminadas.

Marca y modelo del equipoPlanoPlano o dimensionesMaterial actualFotografías de las piezas dañadasVida útil objetivoCondiciones de operación
