Utilice los modelos estándar PXZ y las dimensiones nominales para identificar los sistemas de desgaste de camisas y arañas, ejes principales y manguitos protectores, componentes excéntricos, transmisiones e sistemas hidráulicos, luego consulte el plano y solicite una cotización.
Esta página cubre los modelos, dimensiones nominales, posiciones de instalación clave, materiales y controles técnicos relevantes para el suministro de repuestos. El eje principal y su funda protectora se muestran por separado porque son componentes diferentes.
Los dos grupos de números en cada modelo identifican la serie de apertura de alimentación nominal y diámetro de la base del cono. La fabricación y las cotizaciones aún requieren la placa de identificación del proyecto, el modelo completo, el número de serie, el plano y el plano de disposición general.
| Model | Abertura de alimentación nominal | Diámetro nominal de la base del cono | Base de comparación |
|---|---|---|---|
| PXZ30-55 | 30 in | 55 in | Compruebe con el modelo completo, la placa de identificación del proyecto y el plano de disposición general. |
| PXZ42-65 | 42 in | 65 in | Compruebe con el modelo completo, la placa de identificación del proyecto y el plano de disposición general. |
| PXZ50-65 | 50 in | 65 in | Las instalaciones de proyectos en el extranjero están documentadas;Verificar por número de serie |
| PXZ54-75 | 54 in | 75 in | Modelo identificable en documentos públicos del proyecto CITIC HIC |
| PXZ62-75 | 62 in | 75 in | Modelo identificable en documentos públicos del proyecto CITIC HIC |
| PXZ60-89 | 60 in | 89 in | Compruebe con el modelo completo, la placa de identificación del proyecto y el plano de disposición general. |
| PXZ70-89 | 70 in | 89 in | Compruebe con el modelo completo, la placa de identificación del proyecto y el plano de disposición general. |
| PXZ60-110 | 60 in | 110 in | Compruebe con el modelo completo, la placa de identificación del proyecto y el plano de disposición general. |
| PXZ63-130 | 63 in | 130 in | Compruebe con el modelo completo, la placa de identificación del proyecto y el plano de disposición general. |
| PXZ72-130 | 72 in | 130 in | Compruebe con el modelo completo, la placa de identificación del proyecto y el plano de disposición general. |

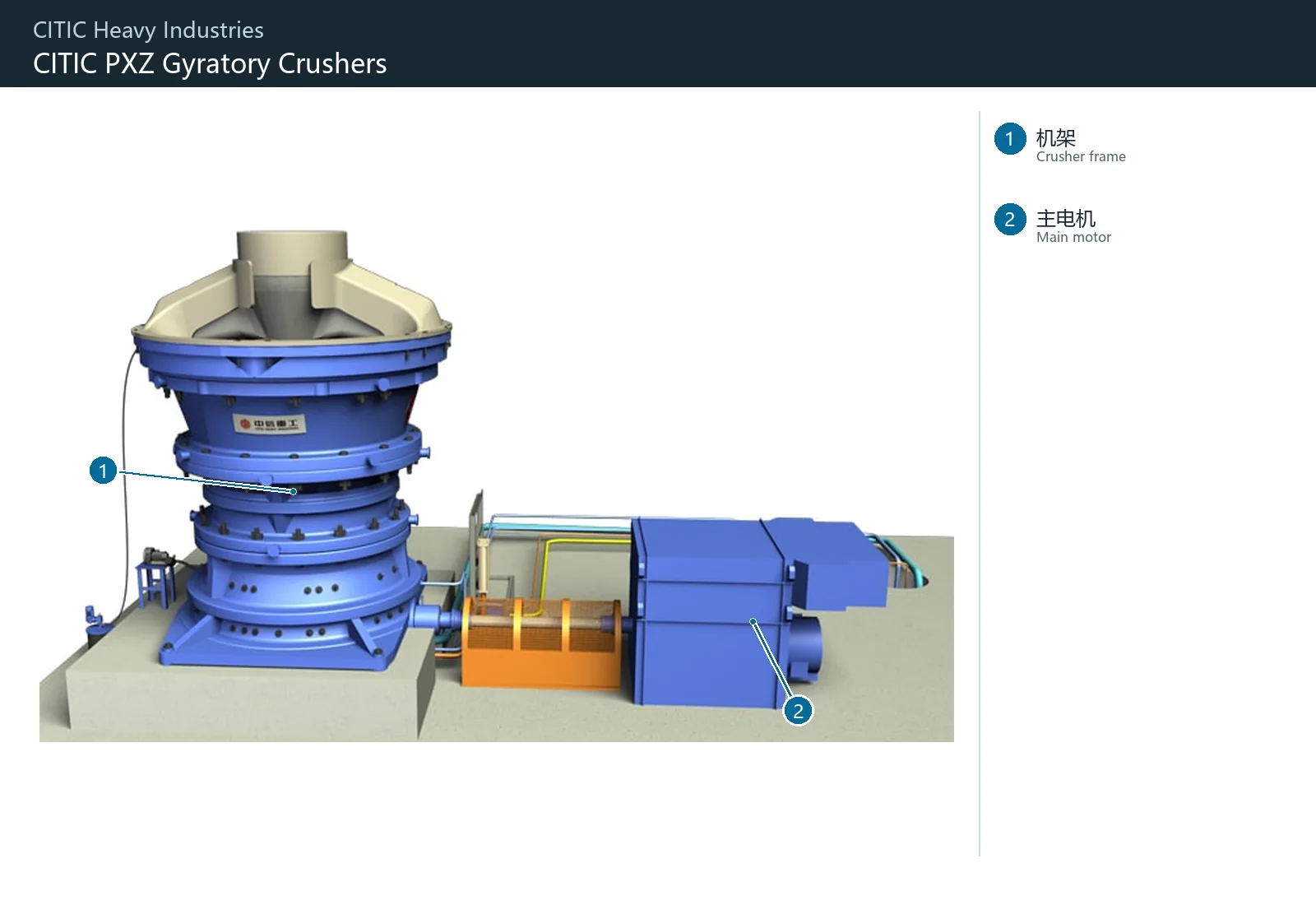

Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación | Aplica a |
|---|---|---|---|
| 1 | Bastidor de la trituradora | Bastidor portante azul de la trituradora | Familia de productos PXZ |
| 2 | Motor principal | Motor de accionamiento azul a la derecha | Familia de productos PXZ |
La protección de araña, los revestimientos, las camisas protectoras del eje principal y las placas de desgaste de la carcasa se presentan en el orden de prioridad acordado. Cada tarjeta enlaza con las páginas de piezas y materiales relevantes.
tapa de la cruceta, placa protectora & revestimiento del brazo de la cruceta
Ubicadas encima de la abertura de alimentación, estas piezas resisten el impacto de rocas grandes, cargas desiguales y desgaste por deslizamiento. Compruebe la estructura del brazo de araña, el perfil de la placa, la orientación, el patrón de orificios, el espesor y la dirección de alimentación.
Ver detalles de la pieza →
Concaves
Los cóncavos, montados en segmentos alrededor de la carcasa superior, forman la cámara de trituración con el manto. Compare el número de niveles, la disposición de segmentos, el perfil, las caras de apoyo, la holgura para el material de respaldo y los registros de desgaste de cada nivel.
Ver detalles de la pieza →Mantle
El manto cubre el cono del eje principal y se mueve con su movimiento giratorio, trabajando contra los cóncavos para triturar el material. Compruebe los perfiles superior e inferior, la interfaz de la tuerca del cabezal, el respaldo y la abertura de descarga.
Ver detalles de la pieza →
manguito protector del eje principal
Este componente protector independiente se ajusta alrededor del eje principal;no es el eje o el conjunto del eje. Compruebe los diámetros interior y exterior, la longitud, el hombro de ubicación y la dirección de montaje y desmontaje.
Ver detalles de la pieza →
revestimiento antidesgaste inferior de la cruceta
Estos revestimientos protegen la parte inferior de la araña y las áreas adyacentes contra rocas voladoras, rebotes y flujo de mineral abrasivo. Compruebe la orientación izquierda/derecha, la disposición de las placas y los patrones de orificios.
Ver detalles de la pieza →
placa antidesgaste de la carcasa superior
Estas placas protegen la capa superior en las zonas de alimentación y rebote. Verificar zonas de instalación, espesor de placa, curvatura, solapes, fijaciones y límite con los revestimientos cóncavos.
Ver detalles de la pieza →Identifique los componentes de accionamiento y de soporte de carga por separado. Compruebe los planos, materiales, interfaces y ajustes individualmente para el eje principal, el manguito protector externo, el casquillo excéntrico, los engranajes, los cojinetes y los sellos.
conjunto de la cruceta
La imagen de la máquina completa identifica la posición de la araña superior. Para el montaje verificar brazos, soporte central, bridas de conexión, puntos de elevación, asientos de casquillos y modelo de máquina.
Ver detalles de la pieza →Mainshaft
El eje principal es un componente central que soporta cargas y debe comprobarse por separado de su casquillo protector externo. Compruebe los muñones, las superficies cónicas, la rectitud, las interfaces de ensamblaje y los requisitos de inspección.
Ver detalles de la pieza →
cojinete de la cruceta & sello de aceite
Estos componentes sostienen el extremo superior del eje principal mientras mantienen la lubricación y el sellado. Compruebe el diámetro del eje, los diámetros interior y exterior del casquillo, las bridas, las ranuras de aceite, la estructura de soporte y el tipo de sello.
Ver detalles de la pieza →
casquillo excéntrico
Ubicado dentro del mecanismo excéntrico, este casquillo produce y soporta el movimiento giratorio del eje principal. Compruebe la excentricidad, los diámetros interior y exterior, la orientación superior/inferior, las ranuras de aceite, los hombros de ubicación y los espacios libres de trabajo.
Ver detalles de la pieza →
engranaje cónico
Compruebe que la rueda dentada y el piñón sean un par coincidente: módulo, número de dientes, ángulo de presión, dirección de la hélice, distancia de montaje, juego y patrón de contacto.
Ver detalles de la pieza →
Pinion
El piñón engrana con la rueda dentada para transmitir potencia desde el eje horizontal. Compare el número de dientes, el sentido de la hélice, la geometría de los dientes, la interfaz del eje, el juego entre dientes y los registros de engrane de la pareja correspondiente.
Ver detalles de la pieza →
rodamientos del eje del piñón
Estos cojinetes soportan el eje del piñón horizontal y mantienen la distancia entre centros de engranajes. Compruebe la designación del rodamiento, la holgura, la dirección de la carga, las tolerancias del orificio del muñón y del alojamiento y la lubricación.
Ver detalles de la pieza →
sellos del eje del piñón
Estos sellos excluyen el polvo y retienen el lubricante de la caja de cambios. Compruebe el diámetro del eje, las ranuras, la orientación de los labios, la temperatura, el tipo de aceite, la velocidad y la estructura de la cubierta del extremo.
Ver detalles de la pieza →
casquillos Hydroset
Estos casquillos forman parte del sistema de ajuste hidráulico y soporte del eje principal. Compruebe la posición superior/inferior, los diámetros interior y exterior, la altura axial, las ranuras de aceite, las holguras de ajuste y las interfaces.
Ver detalles de la pieza →
sello del pistón Hydroset
Estos sellos mantienen la presión de ajuste hidráulico y excluyen contaminantes. Compruebe el diámetro interior del cilindro, el diámetro de la varilla, las ranuras, la presión, la temperatura, el fluido y la orientación de la pila de sellos.
Ver detalles de la pieza →
sistema de sellado antipolvo
Este sistema protege las zonas excéntricas y de lubricación. Compruebe los anillos de sello, las ranuras, las superficies de contacto, las condiciones de purga o presión positiva y los componentes de protección contra el polvo asociados.
Ver detalles de la pieza →
componentes del apoyo axial
Estos componentes soportan la carga axial del eje principal y trabajan con el sistema de ajuste hidráulico. Compruebe el orden de apilamiento, los diámetros de contacto, la holgura de la película de aceite y la altura de montaje.
Ver detalles de la pieza →No. Identifican la serie nominal de la máquina, no las dimensiones de fabricación de las piezas individuales. Compruebe la revisión del plano, la posición de instalación y las interfaces reales.
No. El eje principal soporta la carga, mientras que la funda protectora es un componente independiente que se coloca a su alrededor. Compruebe las dimensiones, materiales y planos de cada uno de forma independiente.
Comience proporcionando el modelo completo, la placa de identificación del proyecto, el plano de disposición general, la posición de instalación, las fotografías de las piezas usadas, los planos y las dimensiones críticas. Estos permiten evaluar la identificación, medición inversa, selección de materiales y requisitos de fabricación.
Proporcione el modelo completo, número de serie, planos o muestras, fotografías de piezas usadas, materiales y condiciones de funcionamiento. Los utilizamos para identificar la pieza, evaluar materiales, cumplir con los requisitos de fabricación, controlar la calidad y entregar componentes terminados.
