CITIC HIC PXZ Гирационные дробилки

Используйте стандартные модели PXZ и номинальные размеры для определения систем износа крестовин и гильз, главных валов и защитных гильз, эксцентриковых компонентов, приводов и гидравлики, затем сверьте чертеж и запросите предложение.

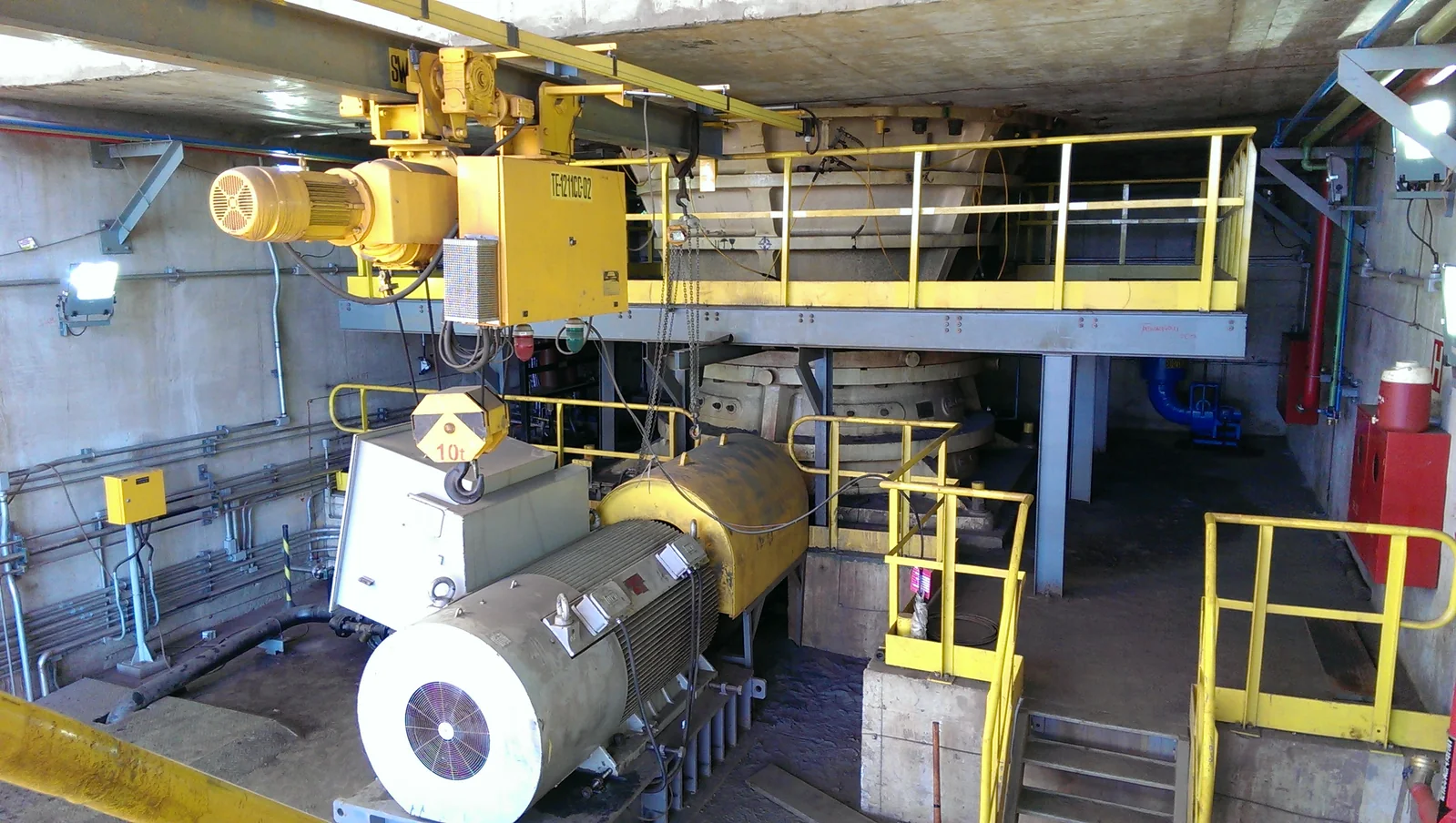

Официальное изображение CITIC HIC PXZ конусной дробилки крупного дробления (гирационной)
Официальное изображение конусной дробилки крупного дробления (гирационной) CITIC HIC. Сверьте установленную машину, используя полную модель PXZ, паспортную табличку проекта, серийный номер и документацию на оборудование.
OEM Подробности об оборудовании

Модели, изнашиваемые детали, запасные части и чертежи на одной странице.

На этой странице описаны модели, номинальные размеры, основные положения установки, материалы и технические проверки, относящиеся к поставке запасных частей. Главный вал и его защитная втулка показаны отдельно, поскольку это разные компоненты.

10Стандартные модели PXZ
30–72 inНоминальная серия отверстий подачи
55–130 inСерия номинального диаметра основания конуса
18Изнашиваемые детали и основные запасные части
Стандартные модели и основные размеры

PXZ стандартные модели и номинальные размеры

Две группы чисел в каждой модели обозначают серию номинального загрузочного отверстия и диаметра основания конуса. Для производства и расценок по-прежнему требуются паспортная табличка проекта, полная модель, серийный номер, чертеж и чертеж общего вида.

МодельНоминальное отверстие подачиНоминальный диаметр основания конусаОснова сопоставления
PXZ30-5530 in55 inСравните полную модель, паспортную табличку проекта и чертеж общего вида.
PXZ42-6542 in65 inСравните полную модель, паспортную табличку проекта и чертеж общего вида.
PXZ50-6550 in65 inЗарубежные проекты установки документированы;Проверка по серийному номеру
PXZ54-7554 in75 inМодель идентифицируется в общедоступных документах проекта CITIC HIC.
PXZ62-7562 in75 inМодель идентифицируется в общедоступных документах проекта CITIC HIC.
PXZ60-8960 in89 inСравните полную модель, паспортную табличку проекта и чертеж общего вида.
PXZ70-8970 in89 inСравните полную модель, паспортную табличку проекта и чертеж общего вида.
PXZ60-11060 in110 inСравните полную модель, паспортную табличку проекта и чертеж общего вида.
PXZ63-13063 in130 inСравните полную модель, паспортную табличку проекта и чертеж общего вида.
PXZ72-13072 in130 inСравните полную модель, паспортную табличку проекта и чертеж общего вида.
Номинальное обозначение модели не является производственной спецификацией. Одна и та же модель может иметь разную структуру или материалы в разных проектах, периодах производства и версиях чертежей.
CITIC Тяжелое производство

Схема расположения узлов

Номера на схеме соответствуют строкам таблицы.

CITIC Heavy Industries PXZ Gyratory Crushers – Схема расположения узлов
Модель на рисунке: PXZ product family
№Узел / детальРасположениеПрименимость
1Рама дробилкиСиняя несущая рама дробилкиСемейство изделий PXZ
2Главный электродвигательСиний приводной электродвигатель справаСемейство изделий PXZ
изнашиваемые детали

Защита от износа крестовины, вогнутости, мантии и корпуса

Защита траверсы, футеровки, защитные втулки главного вала и защитные пластины корпуса представлены в согласованном порядке приоритетности. Каждая карточка связана с соответствующей деталью и страницами материалов.

Щитки, колпаки и защита лучей траверсы: изображение для определения
01

Щитки, колпаки и защита лучей траверсы

защитный колпак траверсы, защитная плита & футеровка луча траверсы

Эти детали, расположенные над загрузочным отверстием, выдерживают удары крупных камней, неравномерную нагрузку и износ при скольжении. Сверьте конструкцию рычага траверсы, профиль пластины, ориентацию, расположение отверстий, толщину и направление подачи.

Посмотреть детали детали →

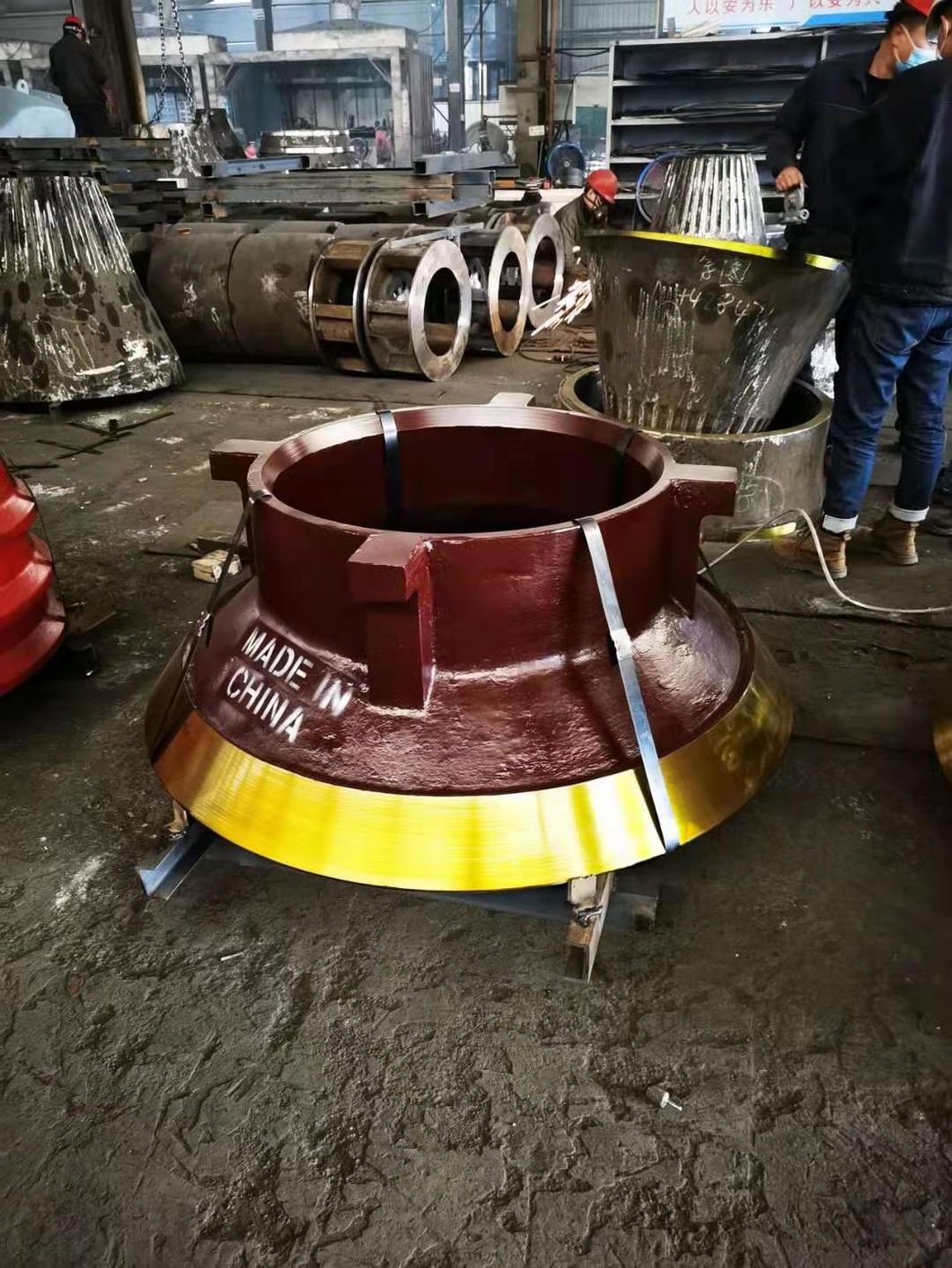

Общая схема расположения подвижного конуса (мантии) и неподвижного конуса (чаши) конусной дробилки крупного дробления (гирационной)
02

Футеровки неподвижного конуса (чаши)

Неподвижная броня

Сегменты неподвижного конуса (чаши), установленные по окружности верхнего корпуса, образуют камеру дробления с подвижным конусом (мантией). Для каждого яруса сопоставьте число ярусов, схему сегментов, профиль, опорные поверхности, зазор для подливки и записи об износе.

Посмотреть детали детали →
Общая схема расположения подвижного конуса (мантии) и неподвижного конуса (чаши) конусной дробилки крупного дробления (гирационной)
03

подвижный конус

подвижный конус

Мантия закрывает конус главного вала и совершает вращательное движение, воздействуя на вогнутости, дробя материал. Сверьте верхний и нижний профили, соединение головной гайки, подложку и выпускное отверстие.

Посмотреть детали детали →
Защитная втулка главного вала: изображение для определения
04

защитная втулка главного вала

защитная втулка главного вала

Этот независимый защитный компонент устанавливается вокруг главного вала;это не вал или вал в сборе. Сверьте внутренний и внешний диаметры, длину, установочный выступ, направление установки и снятия.

Посмотреть детали детали →
Изображение для определения футеровки нижней стороны траверсы
05

Футеровки нижней стороны траверсы

износостойкая футеровка нижней стороны траверсы

Эти футеровки защищают нижнюю часть траверсы и прилегающие участки от летящих камней, отскока и абразивного потока руды. Сверьте ориентацию слева/справа, расположение пластин и расположение отверстий.

Посмотреть детали детали →
Идентификационное изображение изнашиваемых пластин верхнего корпуса
06

Износостойкие плиты верхнего корпуса

износостойкая плита верхнего корпуса

Эти пластины защищают верхнюю часть корпуса в зонах подачи и отскока. Сверьте зоны установки, толщину пластины, кривизну, нахлесты, крепления и границу с вогнутыми футеровками.

Посмотреть детали детали →
Запасные части

Траверса в сборе, главный вал, втулки, компоненты привода, подшипники и гидравлические уплотнения

Определите приводные и несущие компоненты отдельно. Сверьте чертеж, материалы, соединения и индивидуальное прилегание главного вала, внешней защитной втулки, эксцентриковой втулки, шестерен, подшипников и уплотнений.

Изображение для определения траверсы в сборе
01

траверса в сборе

траверса в сборе

На изображении всей машины указано верхнее положение траверсы. При сборке сверьте рычаги, центральную опору, соединительные фланцы, точки подъема, седла втулок и модель машины.

Посмотреть детали детали →
Идентификационное изображение главного вала
02

Главный вал

Главный вал

Главный вал является основным несущим компонентом и должен проверяться отдельно от внешней защитной втулки. Сверьте шейки, конические поверхности, прямолинейность, интерфейсы сборки и требования к проверке.

Посмотреть детали детали →
Втулки траверсы и масляные уплотнения: изображение для определения
03

Втулки траверсы и масляные уплотнения

подшипник траверсы & масляное уплотнение

Эти компоненты поддерживают верхний конец главного вала, сохраняя при этом смазку и уплотнение. Сверьте диаметр вала, внутренний и внешний диаметры втулки, фланцы, смазочные канавки, опорную конструкцию и тип уплотнения.

Посмотреть детали детали →
Иллюстрация эксцентриковой втулки конусной дробилки крупного дробления (гирационной) общего назначения
04

эксцентриковая втулка

эксцентриковая втулка

Расположенная внутри эксцентрикового механизма, эта втулка создает и поддерживает вращательное движение главного вала. Сверьте эксцентриситет, внутренний и внешний диаметры, ориентацию верх/низ, смазочные канавки, установочные выступы и рабочие зазоры.

Посмотреть детали детали →
Иллюстрация шестерни общей конусной дробилки крупного дробления (гирационной)
05

зубчатое колесо

коническое зубчатое колесо

Сверьте шестерню и шестерню как согласованную пару: модуль, количество зубьев, угол давления, направление винтовой линии, монтажное расстояние, люфт и рисунок контакта.

Посмотреть детали детали →
Изображение для определения детали: приводная шестерня
06

приводная шестерня

приводная шестерня

Приводная шестерня входит в зацепление с зубчатым колесом, передавая мощность от горизонтального вала. Сопоставьте число зубьев, направление винтовой линии, геометрию зубьев, сопряжение вала, боковой зазор и записи о зацеплении согласованной пары.

Посмотреть детали детали →

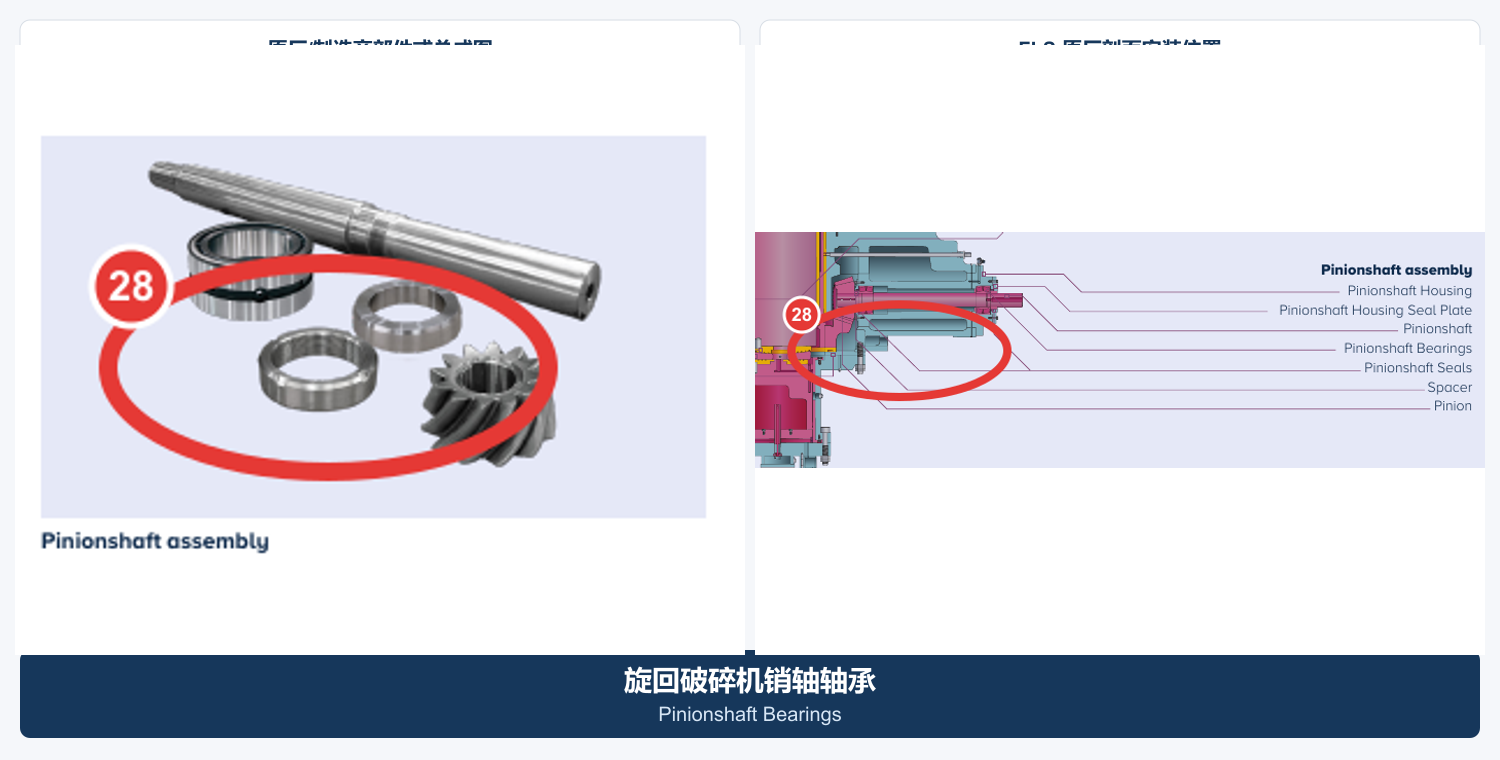

Идентификационное изображение подшипника вала ведущей шестерни
07

Подшипники вала шестерни

подшипники вала приводной шестерни

Эти подшипники поддерживают горизонтальный вал-шестерню и поддерживают расстояние между центрами шестерен. Сверьте обозначение подшипника, зазор, направление нагрузки, допуски на отверстие шейки и корпуса, а также смазку.

Посмотреть детали детали →
Идентификационное изображение уплотнения вала ведущей шестерни
08

Уплотнения вала шестерни

уплотнения вала приводной шестерни

Эти уплотнения исключают попадание пыли и удерживают смазку коробки передач. Сверьте диаметр вала, канавки, ориентацию кромки, температуру, тип масла, скорость и конструкцию торцевой крышки.

Посмотреть детали детали →
Идентификационное изображение втулки гидравлической регулировки
09

Втулки гидравлической регулировки

втулки Hydroset

Эти втулки являются частью системы гидравлической регулировки и поддержки главного вала. Сверьте верхнее/нижнее положение, внутренний и внешний диаметры, осевую высоту, смазочные канавки, посадочные зазоры и места сопряжения.

Посмотреть детали детали →
Идентификационное изображение уплотнения гидравлического поршня
10

Гидравлические поршневые уплотнения

уплотнение поршня Hydroset

Эти уплотнения поддерживают давление гидравлической регулировки и исключают попадание загрязнений. Сверьте внутренний диаметр цилиндра, диаметр штока, канавки, давление, температуру, ориентацию жидкости и пакета уплотнений.

Посмотреть детали детали →
Система пылезащитного уплотнения: изображение для определения
11

Система пылезащитного уплотнения

система пылезащитного уплотнения

Эта система защищает эксцентрики и зоны смазки. Сверьте уплотнительные кольца, канавки, контактные поверхности, условия продувки или положительного давления, а также соответствующие компоненты защиты от пыли.

Посмотреть детали детали →
Подпятные плиты главного вала и упорные опоры: изображение для определения
12

Подпятные плиты главного вала и упорные опоры

детали упорной опоры

Эти компоненты несут осевую нагрузку главного вала и работают с гидравлической системой регулировки. Сверьте порядок укладки, диаметры контактов, зазор масляной пленки и высоту сборки.

Посмотреть детали детали →
FAQ

Частые вопросы

Могут ли две группы чисел в модели PXZ использоваться непосредственно в качестве размеров детали?

Нет. Они идентифицируют номинальную серию машины, а не производственные размеры отдельных деталей. Сверьте версию чертежа, положение установки и фактические интерфейсы.

Главный вал и его защитная втулка — одна деталь?

Нет. Главный вал несет нагрузку, а защитная втулка представляет собой отдельный компонент, установленный вокруг него. Размеры, материалы и чертеж проверяйте для каждого отдельно.

Можно ли идентифицировать запасные части PXZ без общедоступного чертежа?

Начните с предоставления полной модели, паспортной таблички проекта, чертежа общего вида, положения установки, фотографий бывших в употреблении деталей, чертежей и важных размеров. Они позволяют оценить идентификацию, обратное измерение, выбор материала и производственные требования.

Отправьте CITIC HIC PXZ модель, чертеж, компоновку футеровки или требования к запасным частям.

Предоставьте полную модель, серийный номер, чертежи или образцы, фотографии бывших в употреблении деталей, материалы и условия эксплуатации. Мы используем их для идентификации детали, оценки материалов, соответствия производственным требованиям, контроля качества и доставки готовых компонентов.

Маркировка и модель оборудованияЧертёжЧертеж или размерыТекущий материалФотографии неисправных частейЦелевой показатель срок службыусловия эксплуатации
