Comience por el diámetro nominal MQY y las dimensiones de carcasa del proyecto; identifique después revestimientos de carcasa, extremos y muñones, medios de molienda, casquillos, piezas de accionamiento, materiales y requisitos de planos y consulta.
La página sigue las series de diámetro nominal MQY y las dimensiones de proyectos publicadas por CITIC HIC. La descarga por rebose no se trata como un sistema de parrillas y elevadores de pulpa.
El sufijo del modelo identifica el diámetro nominal de carcasa. La longitud, el accionamiento, los apoyos y la disposición de revestimientos varían por proyecto.
| Serie de modelos | Diámetro nominal de la carcasa | Longitud de carcasa / descarga | Comprobaciones necesarias antes de la fabricación |
|---|---|---|---|
| MQY-15 | 1,500 mm | Compare la longitud de la carcasa del molino para el proyecto. | Placa, plano general, descarga por rebose, apoyos y accionamiento |
| MQY-21 | 2,100 mm | Compare la longitud de la carcasa del molino para el proyecto. | Placa, plano general, descarga por rebose, apoyos y accionamiento |
| MQY-24 | 2,400 mm | Compare la longitud de la carcasa del molino para el proyecto. | Placa, plano general, descarga por rebose, apoyos y accionamiento |
| MQY-30 | 3,000 mm | Compare la longitud de la carcasa del molino para el proyecto. | Placa, plano general, descarga por rebose, apoyos y accionamiento |
| MQY-36 | 3,600 mm | Compare la longitud de la carcasa del molino para el proyecto. | Placa, plano general, descarga por rebose, apoyos y accionamiento |
| MQY-40 | 4,000 mm | Compare la longitud de la carcasa del molino para el proyecto. | Placa, plano general, descarga por rebose, apoyos y accionamiento |
| MQY-45 | 4,500 mm | Compare la longitud de la carcasa del molino para el proyecto. | Placa, plano general, descarga por rebose, apoyos y accionamiento |
| MQY-50 | 5,000 mm | Compare la longitud de la carcasa del molino para el proyecto. | Placa, plano general, descarga por rebose, apoyos y accionamiento |
| MQY-55 | 5,500 mm | Las dimensiones publicadas de proyectos incluyen aprox. 8,800 mm | Proyecto, placa, plano general, apoyos y accionamiento |
| MQY-60 | 6,000 mm | Dimensiones publicadas de proyectos: aprox. 9,750–11,500 mm | Proyecto, placa, plano general, apoyos y accionamiento |
| MQY-67 | 6,700 mm | Las dimensiones publicadas de proyectos incluyen aprox. 9,750 mm | Proyecto, placa, plano general, apoyos y accionamiento |
| MQY-73 | 7,300 mm | Dimensiones publicadas de proyectos: aprox. 10,680–12,500 mm | Proyecto, placa, plano general, apoyos y accionamiento |
| MQY-79 | 7,900 mm | Dimensiones publicadas de proyectos: aprox. 13,600–14,330 mm | Proyecto, placa, plano general, apoyos y accionamiento |
| MQY-88 | 8,800 mm | Compare la longitud de la carcasa del molino para el proyecto. | Placa, plano general, descarga por rebose, apoyos y accionamiento |

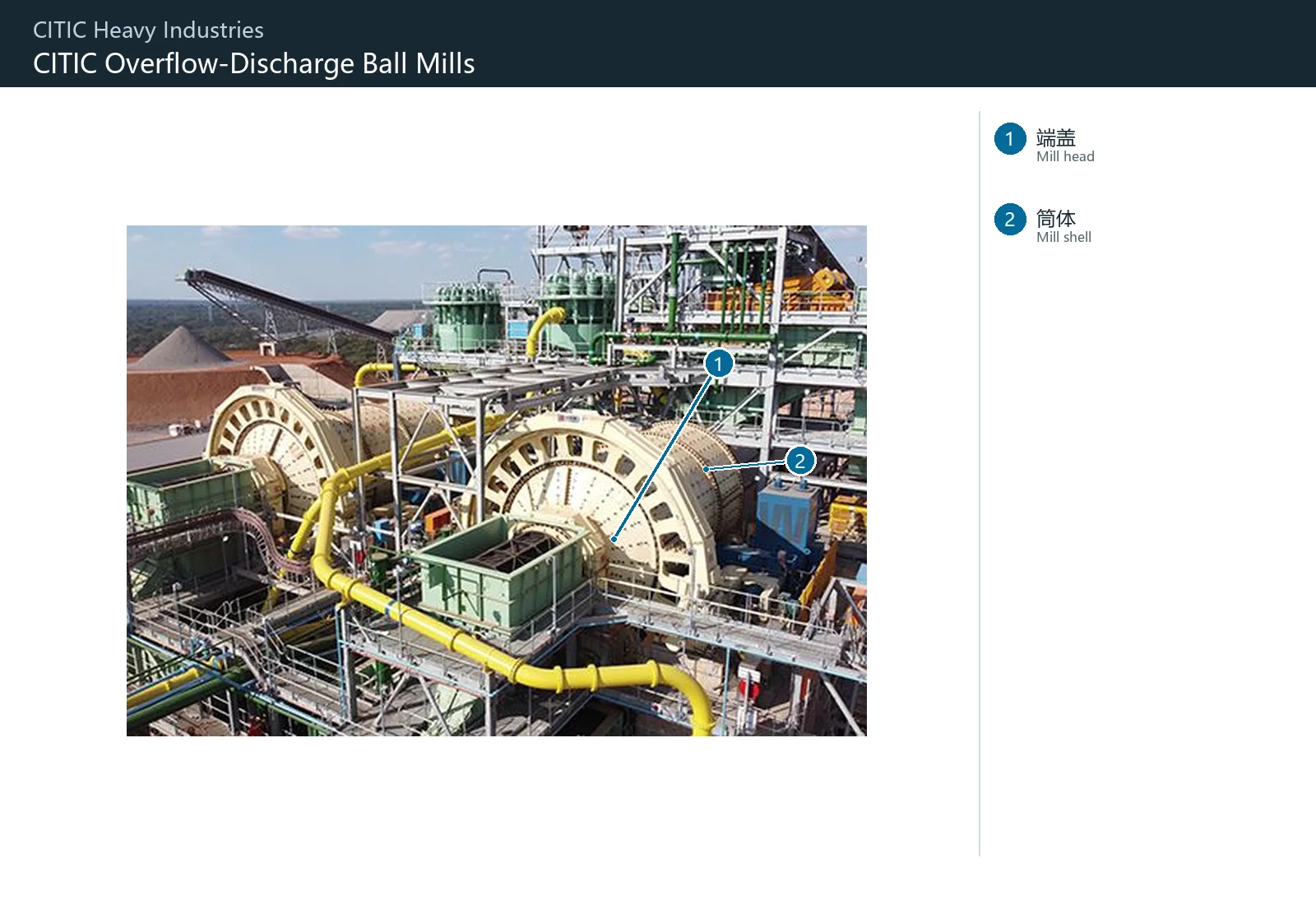

Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación | Aplica a |
|---|---|---|---|
| 1 | Tapa del molino | Tapa circular grande del molino alrededor del muñón en primer plano | Kamoa-Kukula Phase I/II, molino de bolas de rebose de Ø6.1×9.75m |
| 2 | Carcasa del molino | Carcasa atornillada del molino detrás de la tapa del primer plano | Kamoa-Kukula Phase I/II, molino de bolas de rebose de Ø6.1×9.75m |
El sistema MQY de rebose incluye revestimientos de carcasa, elevadores, revestimientos de extremos, canaleta y muñones y bolas de molienda. Se excluyen las piezas exclusivas de descarga por parrilla.
revestimiento de la carcasa / placa de la carcasa
Protege el interior de la carcasa y, con los elevadores, controla el movimiento de bolas y material. Compare disposición, curvatura, espesor, separación de agujeros, diámetro de carcasa, giro y revestimientos contiguos.
Ver detalles de la pieza →
barra elevadora / placa elevadora
Eleva bolas y material y controla su trayectoria. Compare altura, perfil, paso, disposición, distribución de agujeros, diámetro de carcasa y sentido de giro.
Ver detalles de la pieza →
Revestimiento de extremo / revestimiento del cabezal
Protege la tapa de alimentación o descarga. Compare extremo, anillo interior/exterior, segmentación, curvatura, agujeros, giro e interfaces con la garganta o la descarga.
Ver detalles de la pieza →
Revestimiento del conducto de alimentación
Protege la canaleta y la zona de impacto. Compare dirección del flujo, segmentación, espesor, superficies curvas, agujeros, altura de caída e interfaz del alimentador.
Ver detalles de la pieza →
Revestimiento del muñón del molino
Protege el interior del muñón de alimentación o descarga. Compare extremo, diámetros interior/exterior, longitud, conicidad, brida, agujeros, giro y estructura contigua.
Ver detalles de la pieza →
Bolas de molienda / bolas de acero
Medios de molienda sometidos a impactos y desgaste repetidos. Compare distribución de diámetros, consumo de bolas, tamaño y velocidad del molino, dureza del mineral, corrosión y tasa de rotura.
Ver detalles de la pieza →Revise por separado piezas de apoyo y accionamiento según modelo completo, dimensiones de carcasa, muñón, ajustes, parámetros de engranajes, material, tratamiento térmico, lubricación e inspección.
Cojinete de muñón / casquillo
Soporta el muñón y las cargas radiales. Compare diámetro del muñón, diámetros interior/exterior y anchura del casquillo, ranuras de aceite, contacto, holgura, alojamiento y lubricación.
Ver detalles de la pieza →
corona dentada / corona dentada
Engrana con el piñón para transmitir el accionamiento principal. Compare módulo, dientes, ángulo de presión y hélice, junta partida, distancia entre centros, juego y contacto.
Ver detalles de la pieza →
Pinion
Engrana con la corona dentada para transmitir la potencia del motor y de la caja de engranajes. Compruebe el módulo, el número de dientes, el ángulo de presión, el sentido de hélice, las interfaces del eje, la holgura entre dientes y el patrón de contacto.
Ver detalles de la pieza →La descarga por rebose difiere de la descarga por parrilla. Aquí no se consideran parrillas ni elevadores de pulpa como piezas MQY estándar; compare la disposición instalada con el plano general y los planos de detalle.
No. Los molinos del mismo diámetro nominal pueden variar en longitud, extremos, revestimientos, agujeros, giro, apoyos y accionamientos. Compare el proyecto y los planos.
Envíe la placa de identificación, el diámetro de la carcasa × la longitud, la disposición general, la posición de instalación, las fotografías de las piezas usadas, el diseño del revestimiento y las dimensiones críticas para evaluar la identificación, el estudio dimensional y la viabilidad de fabricación.
Proporcione el modelo completo, el diámetro de la carcasa × la longitud, el número de serie, la disposición del revestimiento, los planos, las fotografías de piezas usadas, los materiales y las condiciones de servicio. Coordinamos la identificación, la evaluación de materiales, la selección de fabricación, el control de calidad y la entrega de piezas terminadas.
