FLS VXPmill: molinos agitados de discos modulares y repuestos principales

Utilice el diseño del molino y el modelo instalado documentado para identificar discos, separadores, revestimientos de poliuretano, cribas de retención de medios de molienda, ejes verticales, rodamientos, piezas de accionamiento, materiales, planos y herramientas de mantenimiento.

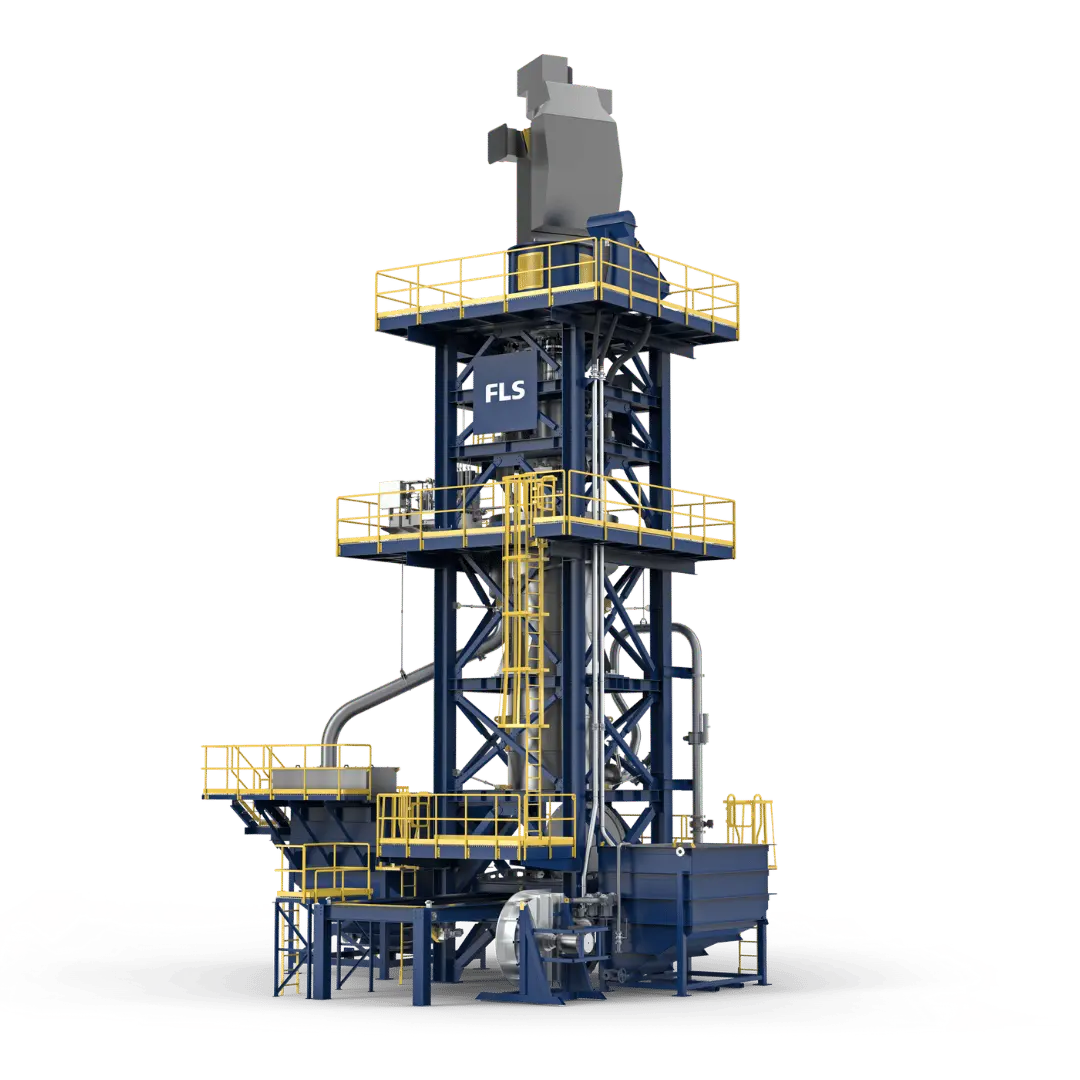

Representación del FLS VXPmill en vista lateral del fabricante
Vista lateral del VXPmill del sitio actual de FLS: accionamiento superior, cámara de molienda vertical, plataforma y tuberías inferiores.

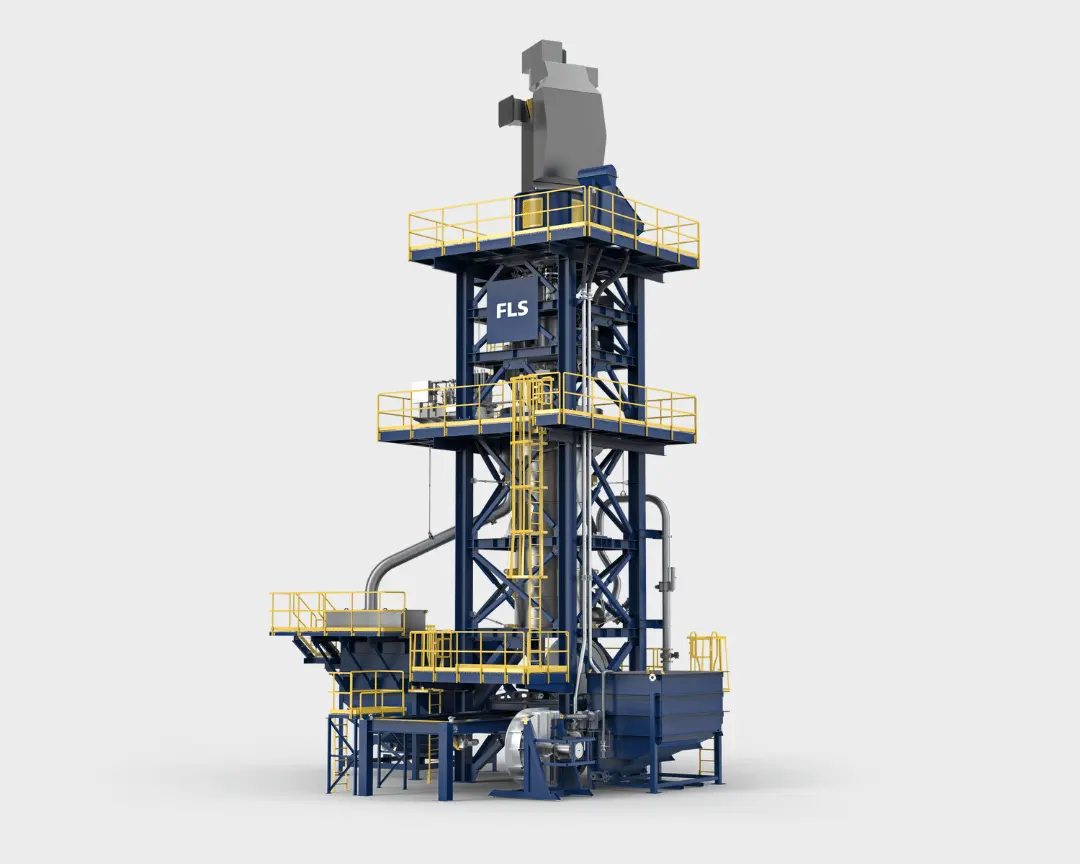

Representación del FLS VXPmill en vista frontal del fabricante
Vista frontal del VXPmill del sitio actual de FLS: cámara de molienda, bastidor del accionamiento, plataforma de mantenimiento y conexiones externas.
Conjunto de discos y cámara de molienda en el vídeo de mantenimiento del FLS VXPmill
Fotograma del vídeo de mantenimiento de FLS: la cámara abierta muestra el conjunto de discos modulares, que distingue este diseño de un molino de torre con agitador de tornillo.
Guía del equipo OEM

Diferencias entre el VXPmill de discos y los molinos de torre con agitador de tornillo

El VXPmill utiliza un eje agitador modular con discos y separadores desmontables. Los lodos entran por abajo, ascienden por la cámara y rebosan a través de la criba superior de retención de medios de molienda. Esta guía cubre piezas de desgaste, otros repuestos, identificación mediante planos y herramientas de mantenimiento.

3Familias actuales y modelos instalados
5Piezas de desgaste y contacto de la cámara de molienda
4Repuestos del sistema de ejes y estructurales
2Sistemas de mantenimiento del fabricante
Modelos y dimensiones clave

Familia actual de productos y modelos instalados documentados

El sitio actual de FLS no publica una tabla completa de modelos estándar apta para pedir repuestos directamente. Esta tabla incluye únicamente familias actuales y modelos instalados con fuentes trazables; no se deducen las dimensiones ausentes.

Serie / modeloDatos de identificación publicadosDimensiones principales / capacidadEstadoLímites para la identificación de repuestos
Familia actual VXPmillEl número de discos, su separación, la carga de medios de molienda y la velocidad se adaptan al servicio de molienda finaTamaño típico de producto inferior a 30 μm; el sitio actual no publica una tabla dimensional universalSerie actualPlaca de identificación, número de serie, configuración completa, disposición general de la cámara y distribución de discos
VXP2500La publicación de FLS sobre la instalación en Kibali identifica este modeloLa publicación de la instalación no indica un diámetro ni una longitud universales para pedir repuestosModelo instalado documentadoCompare con la placa del proyecto, el sistema de ejes, el número de discos, los separadores y los planos de las cribas
VXP10000Conjunto VXP mill registrado en documentación pública del proyectoDiámetro interior del molino 1.90 m; longitud efectiva 5.07 m; potencia instalada 3.0 MWModelo documentado en el proyectoEstas dimensiones se aplican solo al registro de ese proyecto, no a todas las instalaciones VXP10000
FLS

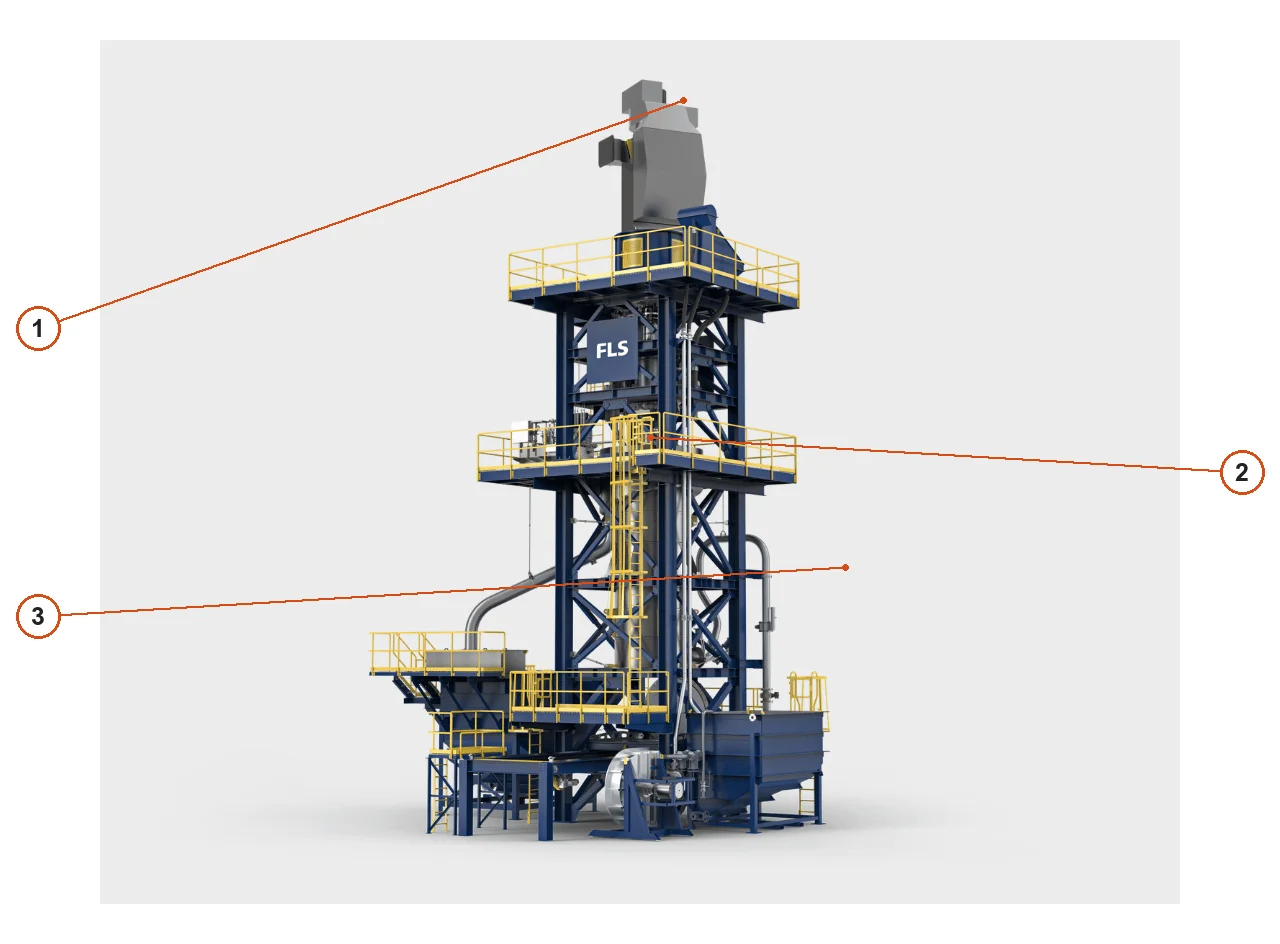

Esquema de ubicación de componentes

Los números del esquema se corresponden con las filas siguientes.

FLS VXPmill – Esquema de ubicación de componentes
N.ºComponenteUbicaciónAplica a
1Motor de accionamiento superiorParte superior del molino verticalVXPmill
2Cámara de moliendaCámara central dentro de la torre de soporteVXPmill
3Torre de soporteEstructura de soporte alrededor de la cámaraVXPmill
piezas de desgaste

Discos, separadores, revestimientos de poliuretano de la cámara y cribas de retención de medios de molienda

Siga el recorrido de los lodos desde la entrada inferior, a través de los medios de molienda agitados por los discos, hacia arriba por la cámara y hasta el rebose superior.

Discos agitadores modulares: diseño y posición en el FLS VXPmill
01

Discos agitadores modulares

Disco agitador modular

Los discos se apilan a lo largo del eje vertical para agitar los medios cerámicos de molienda y constituyen los elementos principales del VXPmill. Compruebe el modelo completo, el diámetro exterior y el espesor del disco, la distribución de orificios, la interfaz del cubo, la altura de montaje, el número de discos, su separación y el sentido de giro.

Ver la guía de componentes →
Separadores de discos agitadores: diseño y posición en el FLS VXPmill
02

Separadores de discos agitadores

Separador de disco agitador

Los separadores fijan la posición axial de los discos y la distribución de energía en la cámara. Compruebe los diámetros interior y exterior, la longitud, las caras de extremo, los resaltes de centrado, las interfaces de chavetas o estrías y de fijación, el orden de montaje de los discos y el método de apriete axial.

Ver la guía de componentes →
Revestimientos de poliuretano de la cámara de molienda: diseño y posición en el FLS VXPmill
03

Revestimientos de poliuretano de la cámara de molienda

Revestimiento de poliuretano de la cámara de molienda

Protege la cámara vertical y las superficies en contacto con los lodos frente a la abrasión continua de los lodos finos y los medios cerámicos. Compruebe el diámetro interior de la carcasa, el espesor y las zonas de revestimiento, las conexiones, las bridas, las aberturas de entrada y salida y los límites de reparación en planta.

Ver la guía de componentes →
Criba superior de retención de medios de molienda: diseño y posición en el FLS VXPmill
04

Criba superior de retención de medios de molienda

Criba de retención de medios de molienda

Situada en la zona superior de rebose, la criba deja salir los lodos molidos y retiene los medios cerámicos. Compruebe el tamaño de abertura, el área abierta, el diámetro exterior, la altura, el diseño segmentado, la fijación y la holgura sobre el disco superior.

Ver la guía de componentes →
Revestimientos de alimentación inferior y descarga de medios de molienda: diseño y posición en el FLS VXPmill
05

Revestimientos de alimentación inferior y descarga de medios de molienda

Revestimientos de alimentación inferior y vaciado de medios de molienda

Los conductos inferiores de alimentación y descarga de medios se conectan a la cámara. Durante el mantenimiento, los medios cerámicos se vacían por la válvula inferior a un tanque de almacenamiento temporal. Compruebe el perfil del conducto, las bridas, el asiento de la válvula, el revestimiento, el elemento de cierre y la interfaz con la cámara.

Ver la guía de componentes →
repuestos

Ejes agitadores, cubos, soportes de rodamientos, conexiones de accionamiento y válvulas inferiores

Compruebe por separado las piezas de accionamiento y las estructurales. Si los detalles de material o modelo no están publicados, no los deduzca; compare con la placa, la lista BOM, los planos, las piezas usadas y las dimensiones de montaje.

Ejes agitadores, cubos y elementos de fijación axial: diseño y posición en el FLS VXPmill
01

Ejes agitadores, cubos y elementos de fijación axial

Eje agitador, cubos y elementos de fijación axial

Transmiten el par del accionamiento y posicionan discos y separadores. Compruebe la longitud y el diámetro del eje, los asientos de rodamientos, el extremo de acoplamiento, los cubos, las chavetas o estrías, las roscas, la precarga axial, la coaxialidad, el equilibrado dinámico y los requisitos de ensayos no destructivos.

Ver la guía de componentes →
Rodamientos superiores y conjuntos de apoyo: diseño y posición en el FLS VXPmill
02

Rodamientos superiores y conjuntos de apoyo

Rodamiento superior y conjunto de apoyo

Soportan el eje vertical y mantienen la holgura entre discos y cámara. Compruebe la designación del rodamiento, la holgura, los ajustes del eje y la carcasa, la lubricación, las tapas de extremo, los sellos, los soportes, las cargas y las interfaces de posicionamiento con el bastidor del accionamiento.

Ver la guía de componentes →
Conexiones del motor, el acoplamiento y el bastidor del accionamiento: diseño y posición en el FLS VXPmill
03

Conexiones del motor, el acoplamiento y el bastidor del accionamiento

Motor, acoplamiento y componentes del bastidor del accionamiento

El accionamiento superior transmite par al eje vertical. Compruebe la potencia y la velocidad del motor, la configuración de frecuencia variable, el tipo de acoplamiento, el taladro, las chavetas, los elementos de fijación, los resguardos, la altura de montaje y la distribución de orificios del bastidor.

Ver la guía de componentes →
Válvulas inferiores, bridas y conjuntos de sellado: diseño y posición en el FLS VXPmill
04

Válvulas inferiores, bridas y conjuntos de sellado

Válvula inferior, brida y componentes de sellado

Se utilizan para aislar durante la operación, lavar la cámara y descargar los medios de molienda durante el mantenimiento. Compruebe el tipo de válvula, el paso, la presión, las bridas, el asiento, el revestimiento, el actuador, los enclavamientos y las tuberías del tanque temporal.

Ver la guía de componentes →
Materiales y modos de fallo

Poliuretano para el contacto con lodos; materiales de eje según el par y la fatiga

El poliuretano es la principal familia de materiales de discos, revestimientos de cámara y criba superior de retención de medios. La formulación, la dureza, la resistencia a la hidrólisis y al desgaste, la adherencia y la estabilidad dimensional deben adaptarse a los medios de molienda, los lodos, la temperatura, la velocidad y el diseño instalado.

Preguntas frecuentes

Preguntas frecuentes

¿Son intercambiables las piezas del VXPmill y de los molinos de torre con agitador de tornillo?

No. El VXPmill tiene un eje agitador modular con discos y separadores, mientras que los molinos de torre como el FTM utilizan un agitador de tornillo. Compare por separado modelos, sistemas de ejes, cámaras, cribas, interfaces y herramientas.

Envíe el modelo de su FLS VXPmill y los requisitos de discos, separadores, revestimientos o ejes

Proporcione el modelo completo, el número de serie, planos o muestras, la disposición de discos, las dimensiones de discos y separadores, las interfaces cubo/eje, los planos de cámara y cribas, los materiales, los medios de molienda, la velocidad, los lodos y los registros de desgaste. Estos datos facilitan la identificación, la evaluación de materiales, la coordinación de fabricación, el control de calidad y la entrega de piezas terminadas.
