Molino vertical de torre FLS: FTM, FTM-1500 y FTM-5000

Comience con los registros de modelos publicados para identificar agitadores de doble tornillo, bloques de desgaste, revestimientos magnéticos de carcasa, revestimientos del fondo y de tuberías; después, ejes, cajas de engranajes, rodamientos, sellos, materiales y planos para la cotización.

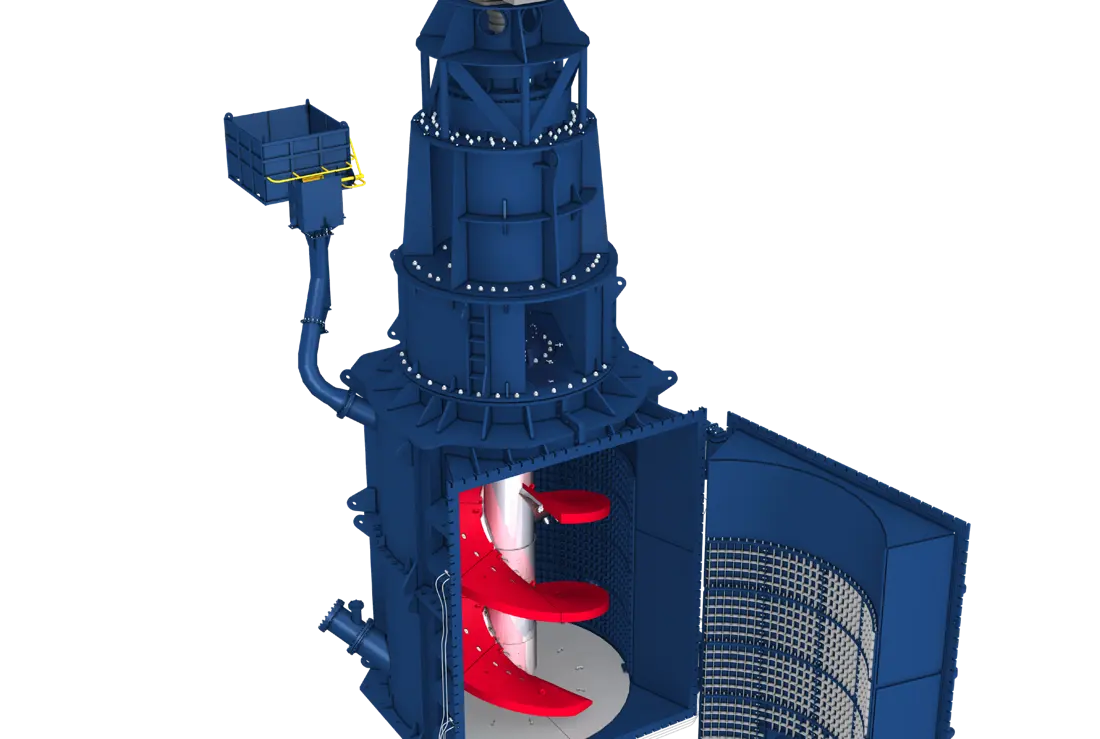

Sección oficial del molino vertical de torre FLS que muestra el agitador central de doble tornillo, la cámara de molienda vertical, los revestimientos de carcasa y las posiciones de alimentación y descarga.

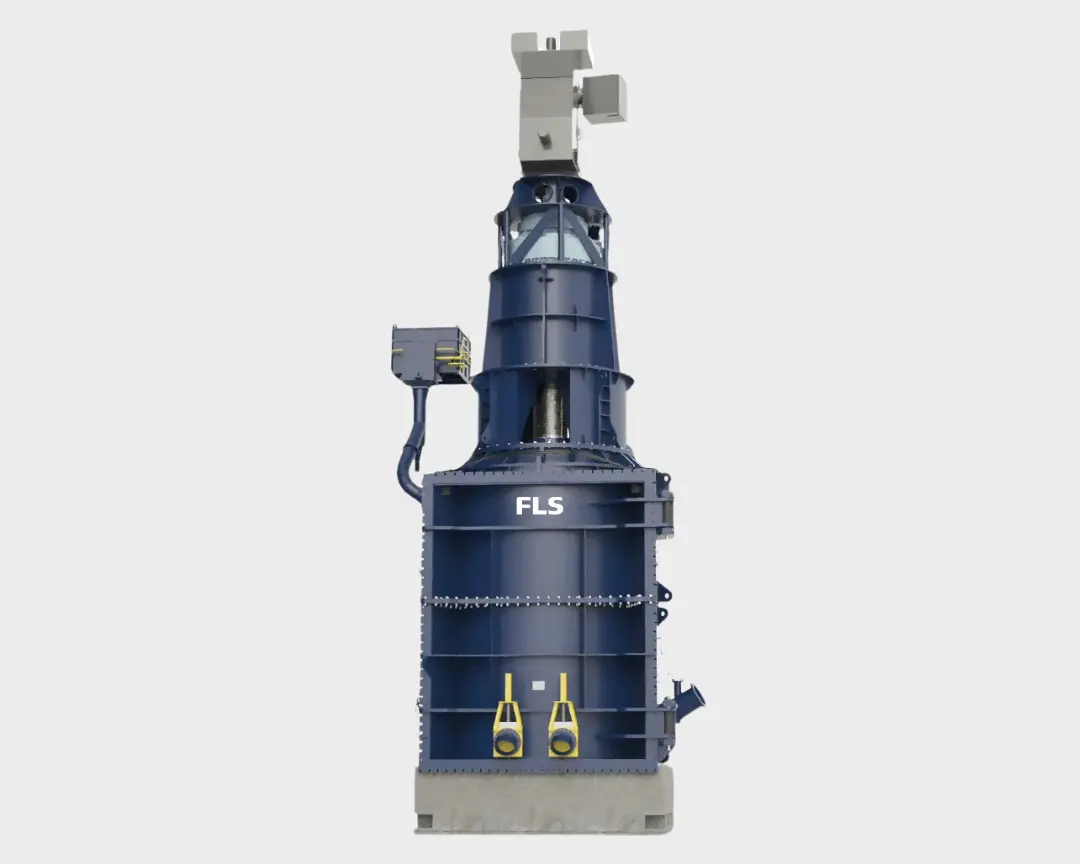

Vista frontal oficial actual del molino vertical de torre FLS que muestra el accionamiento superior, la cámara de molienda, la puerta de mantenimiento y las conexiones inferiores.

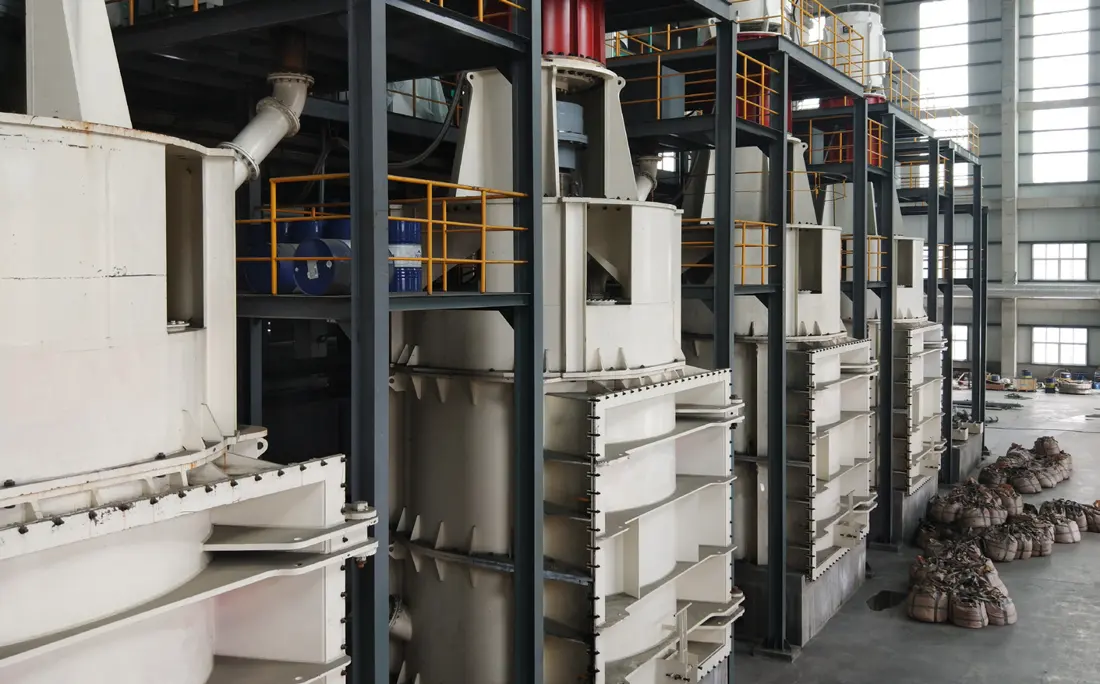

Fotografía de 7 molinos FTM-1500 instalados, procedente de la ficha técnica oficial de FLS, que ayuda a comprobar la disposición de la planta y los registros de modelos.

Guía del equipo OEM

Registros de modelos, piezas de desgaste, repuestos de accionamiento y materiales en una página

FTM es un molino vertical de torre de baja velocidad que utiliza medios de molienda de acero. Su agitador central de doble tornillo es el único componente móvil de la cámara de molienda. Esta página utiliza únicamente registros publicados de FTM, FTM-1500 y FTM-5000; las dimensiones o potencias no publicadas no se deducen de los números de modelo.

3Registros de series / modelos

6Categorías de piezas de desgaste

4Categorías de repuestos principales

5Referencias oficiales

Modelos y criterios principales de identificación

Gama de productos FTM, FTM-1500 y FTM-5000

Solo se indican tamaños de partícula, cantidades de instalaciones y detalles de proyectos publicados expresamente en las fichas técnicas actuales de FLS y en anuncios oficiales. No se deducen dimensiones, potencia ni velocidad no publicadas.

Serie / modelo	Tipo de registro	Tamaños de partícula / dimensiones publicados	Aplicaciones y diseño publicados	Requisitos de comprobación de repuestos
Molino vertical de torre FLS (FTM)	Series de productos actuales	F80 hasta 3 mm; P80 de 20 μm o más fino	Molienda fina húmeda secundaria y terciaria; agitador central de doble tornillo, medios de acero, alimentación inferior y descarga superior	Compare las dimensiones, la potencia, la velocidad y la carga de medios de molienda con los documentos de selección del proyecto.
FTM-1500	Registro de instalaciones en la ficha técnica oficial	F80 74 μm; P80 21 μm	7 molinos registrados en la planta de concentración de magnetita de Benxi Mining en China	Los datos del modelo y del tamaño de partícula proceden de la ficha técnica oficial de FLS de 2024. Compruebe las piezas mediante el número de serie y los planos de cada máquina.
FTM-5000	Registro oficial del pedido	Las dimensiones totales y la potencia no se publicaron en el anuncio oficial.	18 molinos para un proyecto de mineral de hierro en India, destinados a molienda secundaria y terciaria, con instalación y puesta en marcha previstas para 2026/2027	Solo se utilizan detalles publicados del modelo y del proyecto. La potencia o las dimensiones no se deducen de «5000».

FLS

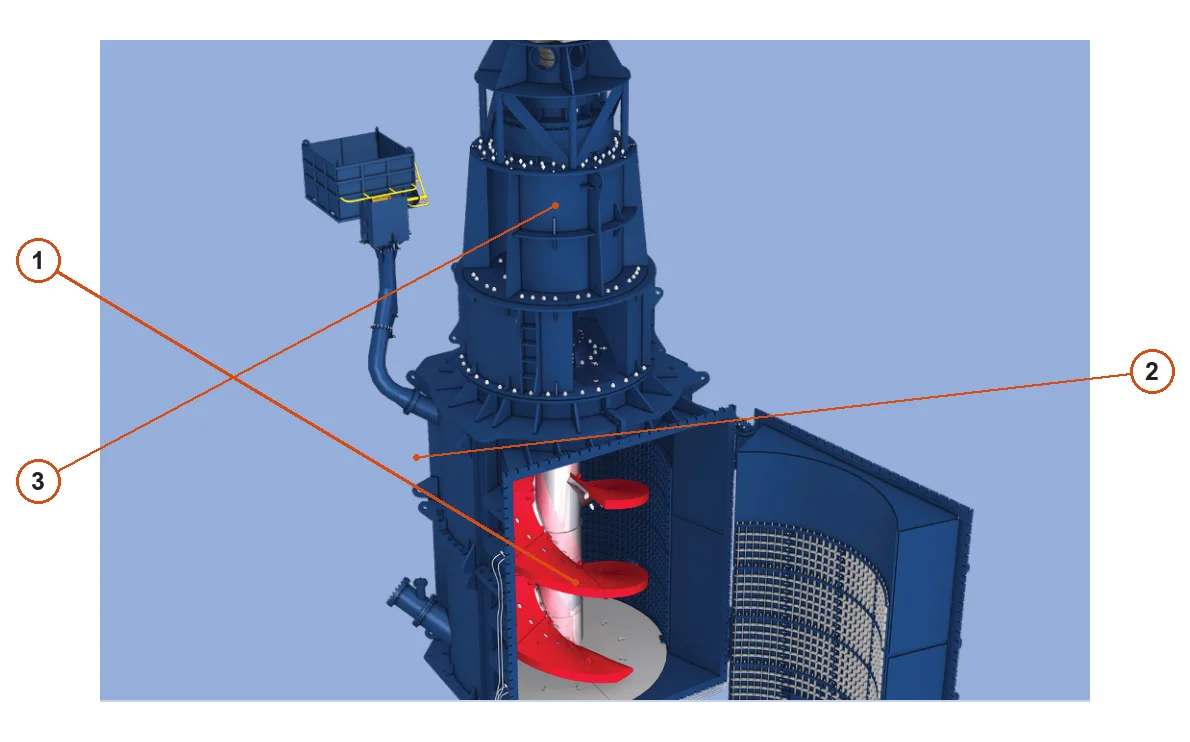

Esquema de ubicación de componentes

Los números del esquema se corresponden con las filas siguientes.

N.º	Componente	Ubicación	Aplica a
1	Tornillo agitador de doble hélice	Cámara de molienda central	Versión de diseño mostrada por OEM; otras instalaciones pueden diferir
2	Recipiente del molino	Alrededor del tornillo agitador	Versión de diseño mostrada por OEM; otras instalaciones pueden diferir
3	Carcasa superior del molino	Carcasa superior del molino	Versión de diseño mostrada por OEM; otras instalaciones pueden diferir

piezas de desgaste

Agitadores de doble tornillo, bloques de desgaste, revestimientos magnéticos y revestimientos de tuberías

Comience con el agitador de doble tornillo específico de FTM y las puntas de alto desgaste; después revise la carcasa, el fondo y las zonas de alimentación y descarga. Cada elemento enlaza a las páginas correspondientes de componentes y materiales.

Conjunto de agitador de doble tornillo

Tornillo agitador de doble hélice

Único conjunto móvil de FTM que entra en contacto directo con los lodos y los medios de acero. Compruebe el modelo completo, el diámetro exterior del tornillo, el paso, la longitud total, el sentido de hélice, el diseño segmentado, la interfaz del eje principal, la disposición de bloques de desgaste, el equilibrado dinámico y los puntos de izado.

Aleaciones especiales fundición con alto contenido de cromo Acero aleado para componentes de accionamiento

Ver página del componente →

Puntas de las hélices del tornillo / bloques de desgaste

Punta del tornillo / segmento de desgaste de la hélice

Situadas en los bordes de las hélices y en zonas de alto desgaste, son piezas prioritarias de sustitución durante la agitación de los medios. Compruebe el nivel, el sentido de hélice izquierdo o derecho, la posición interior o exterior, el perfil, el espesor, la distribución de agujeros, los cajeados cilíndricos, la orientación y las separaciones entre bloques adyacentes.

fundición con alto contenido de cromo Aleaciones especiales Cerámicas y carburos cementados

Ver página del componente →

Sistema de revestimiento magnético de la carcasa

Sistema magnético de revestimiento de carcasa

Protege la cámara vertical y utiliza retención magnética para formar un revestimiento estable. Compruebe el modelo FTM, las zonas de la carcasa, el número de filas, las dimensiones de los paneles, la curvatura, el diseño de retención magnética, la zona de la puerta y las conexiones de alimentación/descarga.

fundición con alto contenido de cromo Aleaciones especiales caucho y poliuretano

Ver página del componente →

Placas del fondo / revestimientos del fondo

Placa del fondo / revestimiento de la base

Protegen el fondo de la cámara y la zona alrededor de la alimentación inferior. Compruebe la segmentación, el agujero central, la abertura de alimentación, el espesor de placa, la distribución de agujeros, la curvatura, la holgura inferior del tornillo, la conexión de drenaje y la secuencia de desmontaje.

fundición con alto contenido de cromo Aleaciones especiales caucho y poliuretano

Ver página del componente →

Revestimientos del tubo de alimentación / de la canaleta de alimentación

Revestimiento del tubo de alimentación / de la canaleta

FTM se alimenta por abajo, exponiendo los tubos y codos de alimentación a la erosión por lodos con alto contenido de sólidos. Compruebe el diámetro del tubo, el radio de curvatura, las bridas, la dirección del flujo, el espesor del revestimiento, los sellos de los extremos, los apoyos y las conexiones a la cámara.

caucho y poliuretano Cerámicas y carburos cementados Aleaciones especiales

Ver página del componente →

Revestimientos del tubo de descarga superior / del rebose

Revestimiento del tubo de descarga / del rebose

Protegen la descarga superior del producto fino y las zonas de cambio de dirección del flujo. Compruebe la salida, el diámetro del tubo, los codos, las bridas, el espesor del revestimiento, la dirección del flujo, los apoyos, la cota de rebose y las conexiones posteriores.

caucho y poliuretano Cerámicas y carburos cementados Aleaciones especiales

Ver página del componente →

repuestos

Ejes principales, cajas de engranajes, rodamientos, sellos y casquillos

Los accionamientos verticales de baja velocidad y alto par tienen requisitos específicos de alineación, giro, precisión de muñones, cargas de rodamientos, lubricación y supervisión del estado. Las piezas no pueden identificarse simplemente como repuestos genéricos de molinos verticales de torre.

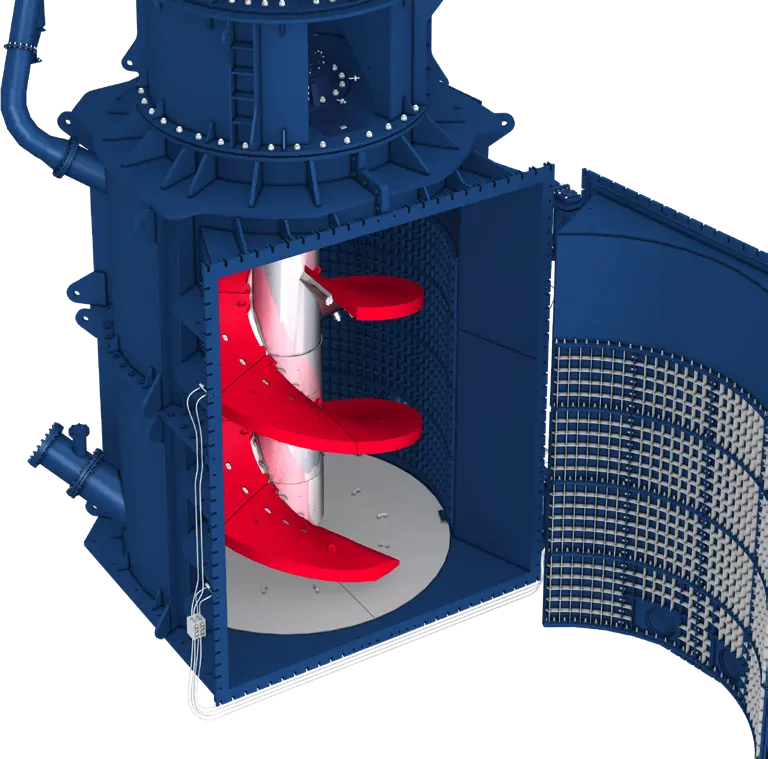

Eje principal del agitador

Conecta el accionamiento superior con el agitador de doble tornillo y transmite un alto par. Compruebe la longitud total, los diámetros del eje, las bridas, las chavetas/estrías, los asientos de rodamiento, el acoplamiento, la conexión del tornillo, el giro, la desviación de giro y las interfaces de izado.

Acero aleado para componentes de accionamiento

Ver página del componente →

Caja de engranajes y conjunto de accionamiento

Transmite potencia al eje del agitador de baja velocidad y alto par. Compruebe el modelo FTM, la disposición del accionamiento, la potencia nominal, las velocidades de entrada/salida, la relación de transmisión, el eje de salida, el acoplamiento, la brida de montaje y las conexiones de lubricación y supervisión.

Acero aleado para componentes de accionamiento

Ver página del componente →

Sistema de rodamientos y sellos

Soporta el eje vertical y aísla la zona lubricada. Compruebe la designación del rodamiento, la holgura, las cargas axiales/radiales, los ajustes del eje/alojamiento, el tipo de sello, la lubricación, la refrigeración, la velocidad y los puntos de supervisión.

Acero aleado para componentes de accionamiento Materiales de sellado

Ver página del componente →

Manguitos de rodamiento / casquillos

Manguito de rodamiento / casquillo

Proporcionan ajustes y protección reemplazable en las posiciones de rodamiento, apoyo o conexión. Compruebe el nivel de montaje, los diámetros interior/exterior, la longitud, las bridas, las ranuras de aceite, la interferencia, la retención y los materiales del eje/alojamiento acoplados.

Aleaciones de cobre para cojinetes Aleaciones especiales

Ver página del componente →

Preguntas frecuentes

¿Son intercambiables las piezas de FTM-1500 y FTM-5000?

Los nombres de modelo por sí solos no establecen la intercambiabilidad. Los agitadores, ejes principales, revestimientos de carcasa, accionamientos y tuberías deben compararse con el modelo completo, el número de serie, la revisión del plano del fabricante original y las dimensiones de montaje.

¿Utilizan piezas intercambiables el molino vertical de torre FLS y VXPmill?

No. FTM es un molino vertical de torre de baja velocidad con medios de acero y un agitador central de doble tornillo. VXPmill es un molino de agitación de mayor velocidad con medios cerámicos, discos extraíbles y separadores.
