双螺旋搅拌器总成
Double-helix Agitator Screw
FTM 中唯一直接接触矿浆与钢介质的运动总成。核对完整型号、螺旋外径、螺距、总长、旋向、分段结构、主轴接口、耐磨块布置、动平衡和吊装点。
材料与制造核对：焊接合金钢骨架与可更换耐磨件构成的组合结构；骨架材料、焊接、热处理、耐磨块牌号和连接方式按原图纸及磨矿工况确认。
进入统一零部件页 →

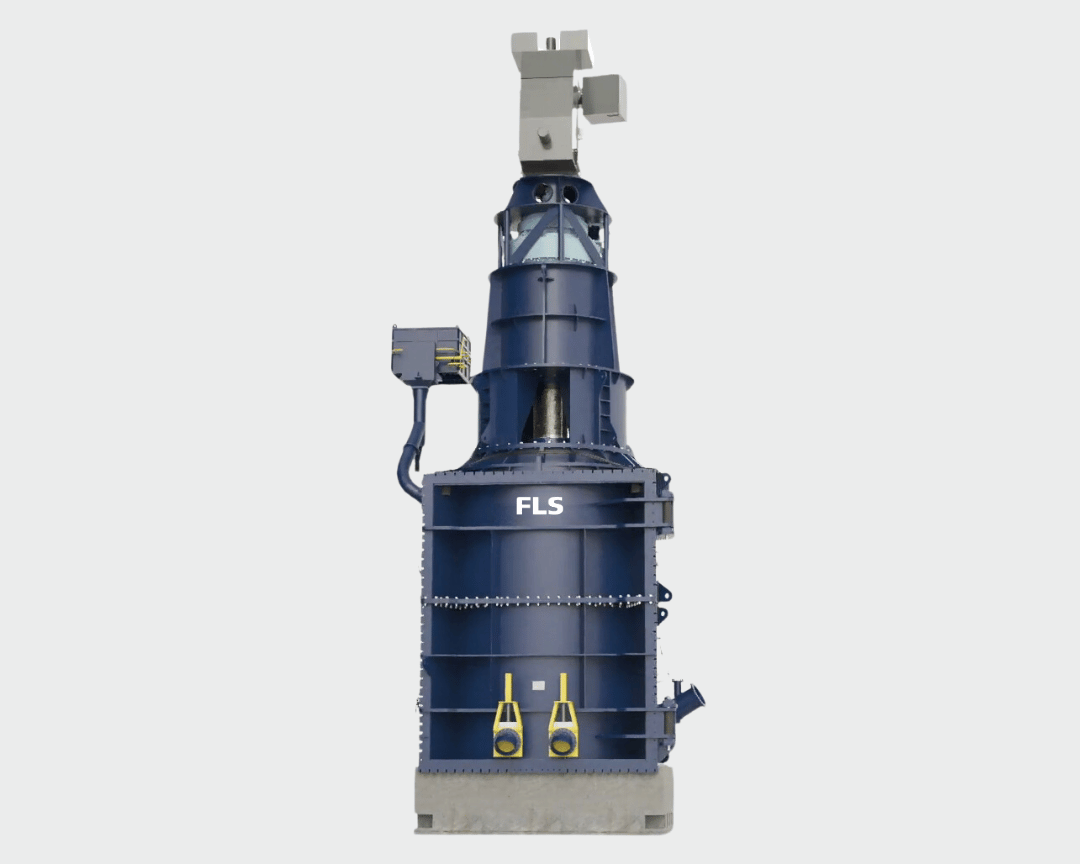

OEM 单一设备页
型号记录、耐磨件、传动备件与材料在一页完成
FTM 是低速钢介质竖直塔磨，中央双螺旋搅拌器是磨腔内唯一运动部件。本页只采用已公开的 FTM、FTM-1500 和 FTM-5000 记录，不从型号数字推定未公开尺寸或功率。
3已核准系列/型号记录
6耐磨件入口
4核心备件入口
5官方资料入口
型号与核心识别
FTM 产品范围、FTM-1500 与 FTM-5000
只列 FLS 当前数据表和官方公告明确公开的粒度、装机数量与项目属性；未公开尺寸、功率和转速不做推断。
| 系列 / 型号 | 资料属性 | 公开粒度 / 尺寸 | 公开应用与结构 | 备件核对边界 |
|---|---|---|---|---|

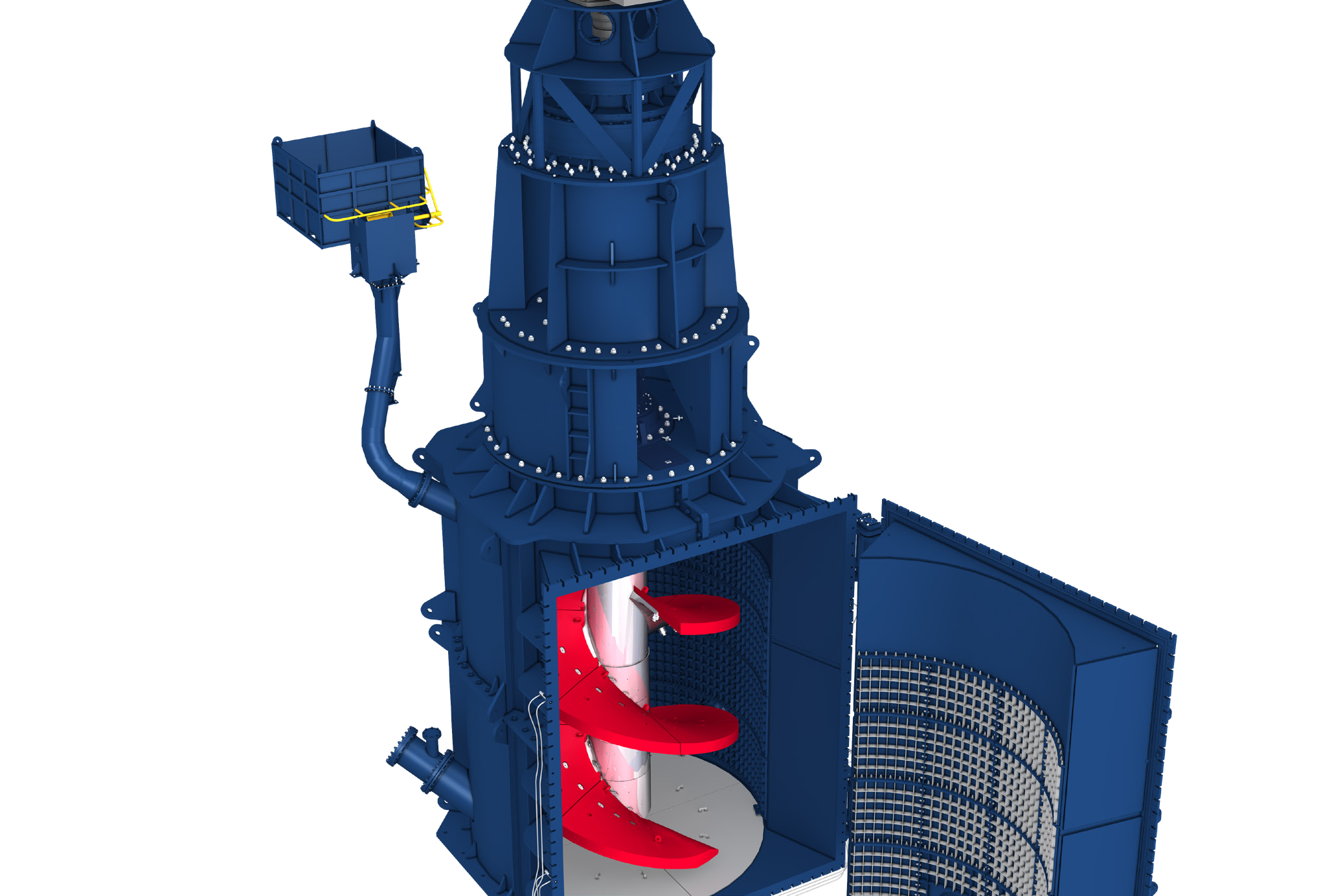

| FLS Tower Mill (FTM) | 当前产品系列 | F80 最大 3 mm；P80 20 μm 或更细 | 二级、三级湿式细磨；中央双螺旋搅拌器、钢介质、底部进料、顶部排料 | 具体尺寸、功率、转速和介质装载按项目选型文件确认 |

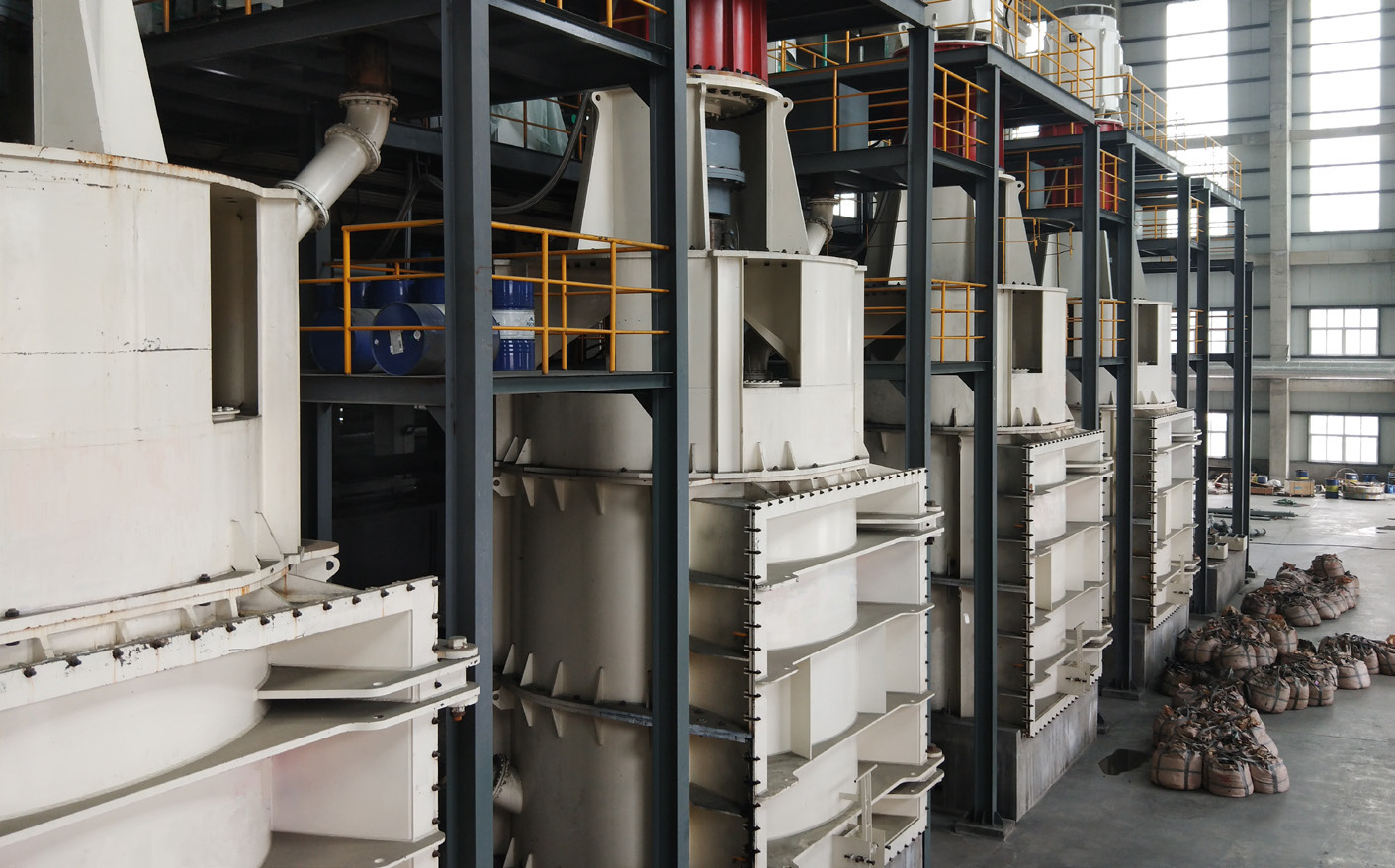

| FTM-1500 | 官方数据表装机记录 | F80 74 μm；P80 21 μm | 中国本溪矿业磁铁矿选厂，7 台装机记录 | 型号与粒度来自 2024 FLS 官方数据表；零件仍按单台序列号和图纸确认 |
| FTM-5000 | 官方订单记录 | 官方公告未公开外形和功率参数 | 印度铁矿项目 18 台，二级与三级磨矿，计划 2026/2027 安装投运 | 只采用已公开型号和项目属性，不从“5000”推定功率或尺寸 |
耐磨件区
双螺旋搅拌器、耐磨块、磁性衬板与管路衬里
先处理 FTM 特有的双螺旋搅拌器和高磨损端部，再按筒体、底部、进料与排料位置展开。每项连接统一零部件页与材料页。
02
螺旋叶片端部 / 耐磨块

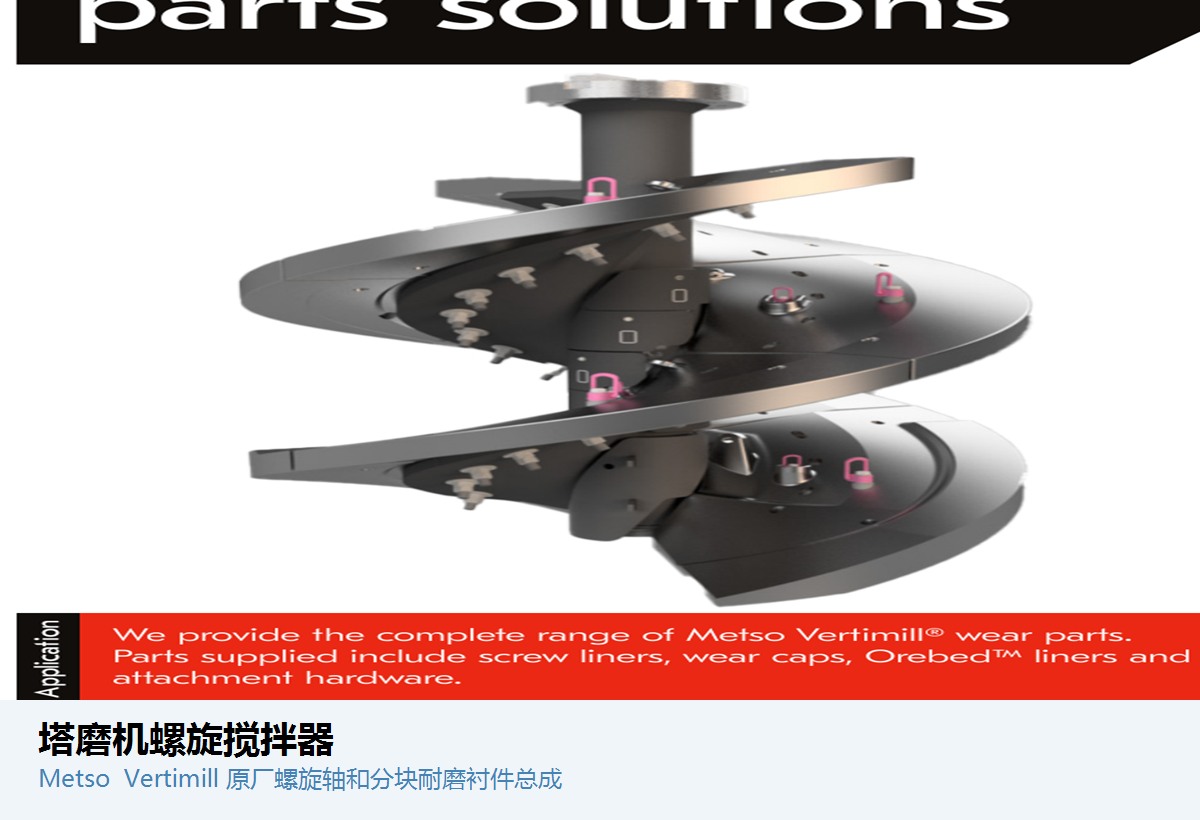

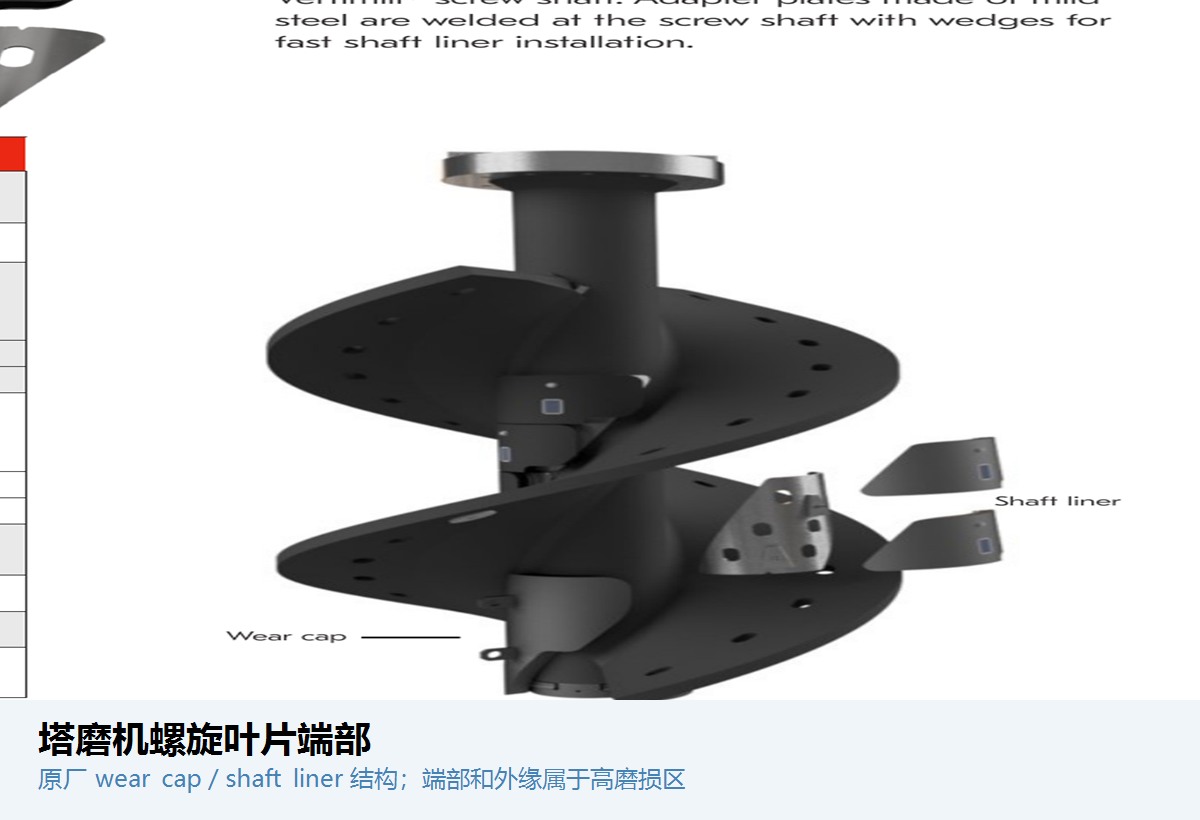

Screw Tip / Flight Wear Segment
布置在螺旋叶片外缘和高磨损区，是介质搅动过程中优先更换的耐磨件。核对层位、左/右旋、内外侧、轮廓、厚度、孔系、沉孔、安装方向和相邻块间隙。
材料与制造核对：高铬耐磨铸铁、马氏体耐磨合金钢或经验证的复合耐磨方案按磨粒、冲击、腐蚀和断裂风险筛选。
进入统一零部件页 →
03
筒体磁性衬板系统

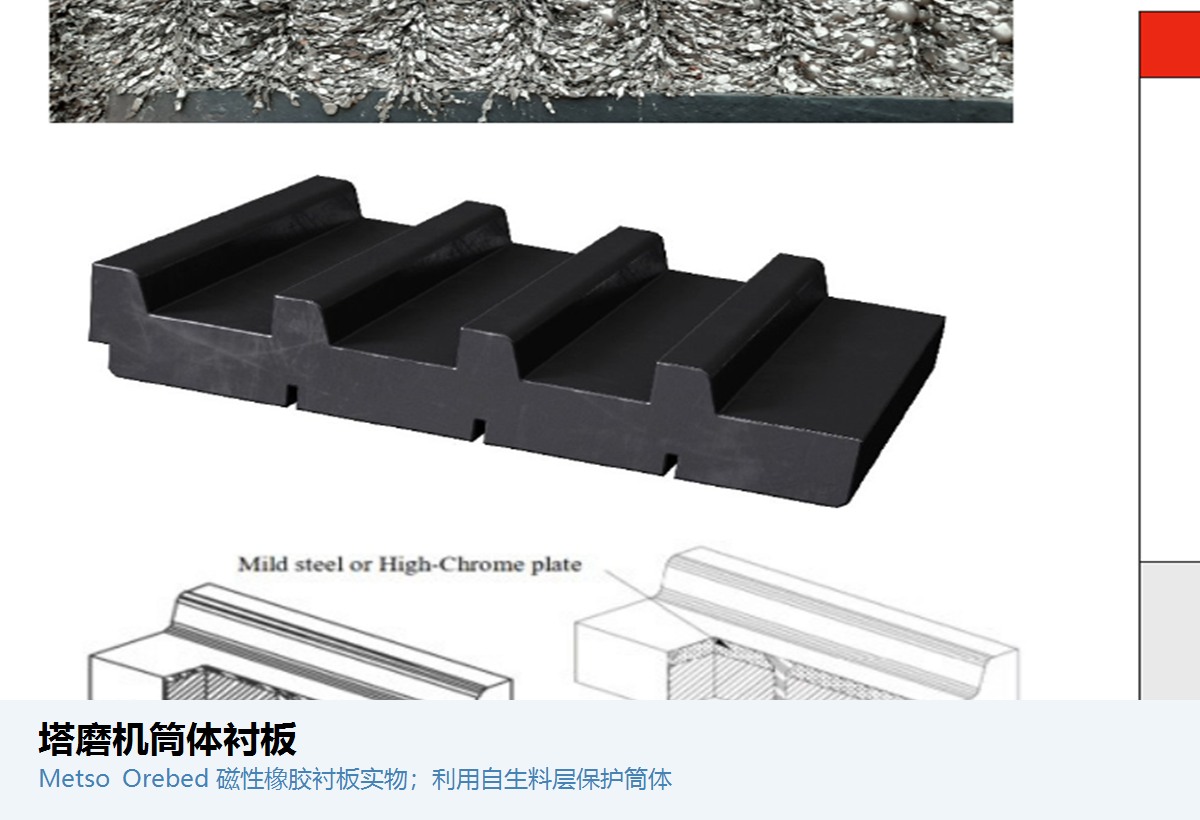

Shell Magnetic Liner System
保护竖直磨腔并利用磁性保持结构形成稳定衬层。核对 FTM 型号、筒体分区、层数、板块尺寸、曲率、磁性保持方式、门区和进排料接口。
材料与制造核对：FLS 已公开 FTM 采用筒体磁性衬板；具体耐磨元素、磁性组件、背衬和紧固材料未按型号公开，必须按图纸和磨矿介质确认。
进入统一零部件页 →
04
底板 / 底部衬板

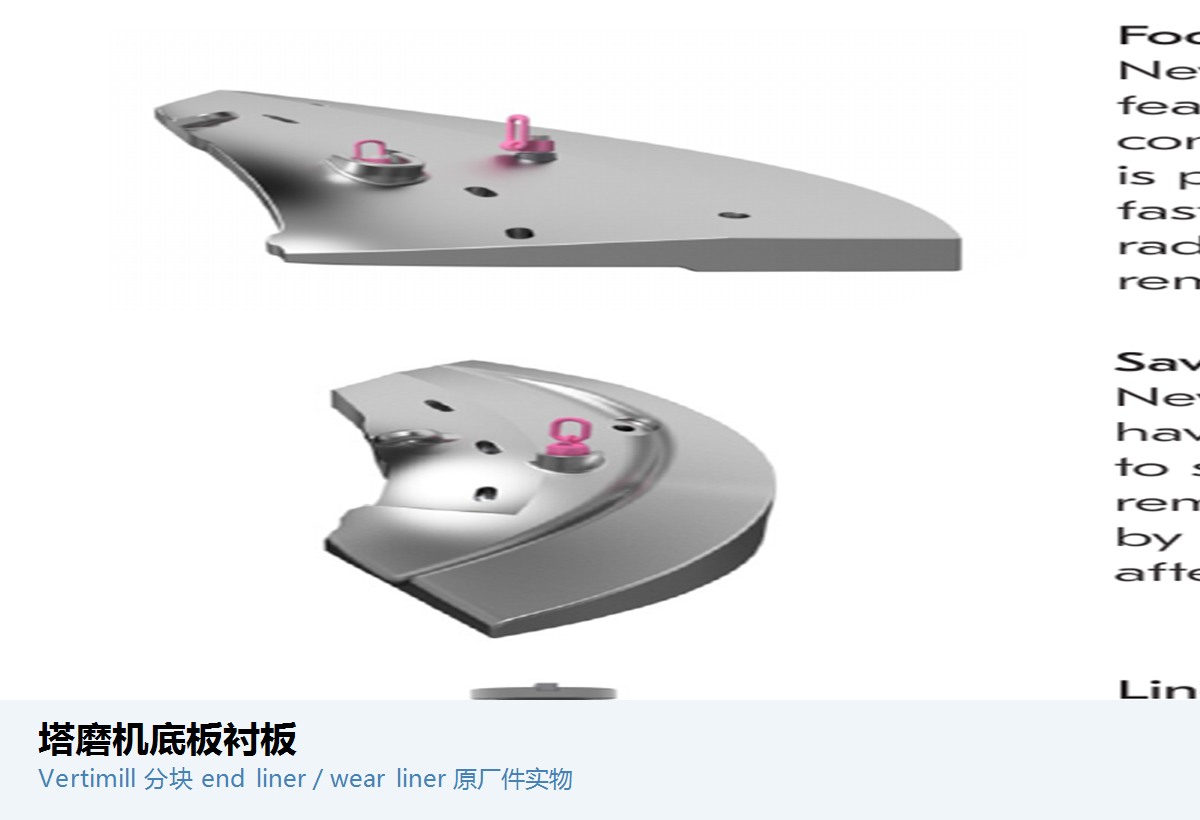

Bottom Plate / Base Liner
保护磨腔底部和底部进料邻近区域。核对分块、中心孔、进料口、板厚、孔系、曲率、螺旋下端间隙、排空接口和拆装顺序。
材料与制造核对：耐磨合金钢、高铬耐磨铸铁或橡胶金属复合衬板按介质冲刷、局部冲击、腐蚀和支承刚度确认。
进入统一零部件页 →
05
进料管 / 进料溜槽衬里
Feed Pipe / Chute Liner
FTM 采用底部进料，进料管和弯头承受高浓度矿浆冲刷。核对管径、弯曲半径、法兰、流向、衬层厚度、端部密封、支承和磨腔接口。
材料与制造核对：橡胶、聚氨酯、陶瓷或耐磨合金衬里按流速、粒度、浓度、腐蚀和压差确认。
进入统一零部件页 →
06
顶部排料管 / 溢流衬里

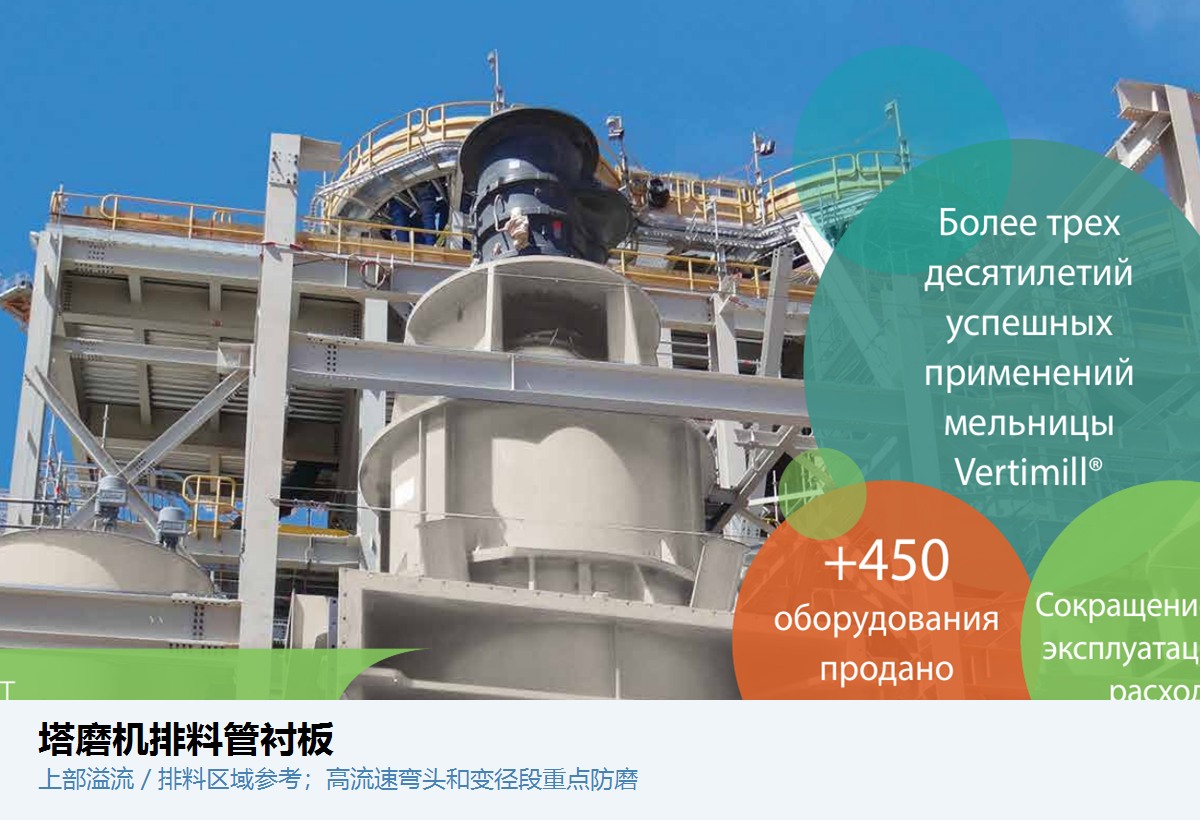

Discharge Pipe / Overflow Liner
保护顶部细料排出和转向区。核对排料口、管径、弯头、法兰、衬层厚度、流向、支承、溢流标高和下游接口。
材料与制造核对：橡胶、聚氨酯、陶瓷或耐蚀合金按细浆冲刷、腐蚀、温度和堵塞风险确认。
进入统一零部件页 →备件区
主轴、齿轮箱、轴承密封与衬套
低速高扭矩竖直传动对同轴度、旋向、轴颈精度、轴承载荷、润滑和状态监测都有明确要求，不能只按“塔磨机通用件”识别。
01
搅拌主轴

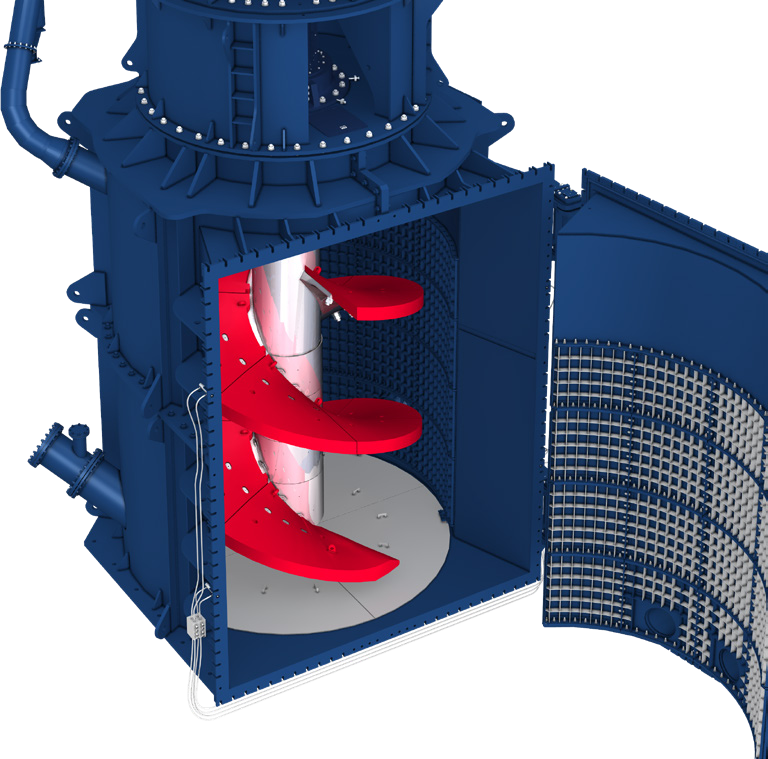

Agitator Main Shaft
连接上部驱动与双螺旋搅拌器并传递高扭矩。核对总长、各轴径、法兰、键/花键、轴承位、联轴器、螺旋连接、旋向、跳动和吊装接口。
材料与制造核对：锻造传动合金钢、调质/表面处理、轴颈精度和无损检测按高扭矩、疲劳与原图纸确认。
进入统一零部件页 →02
齿轮箱与驱动总成
Gearbox and Drive Assembly
向低速高扭矩搅拌主轴传递动力。核对 FTM 型号、驱动方式、额定功率、输入/输出转速、传动比、输出轴、联轴器、安装法兰、润滑和监测接口。
材料与制造核对：齿轮、轴和箱体材料、热处理、精度等级与润滑系统按原齿轮箱铭牌、载荷谱和图纸确认。
进入统一零部件页 →
03
轴承与密封系统

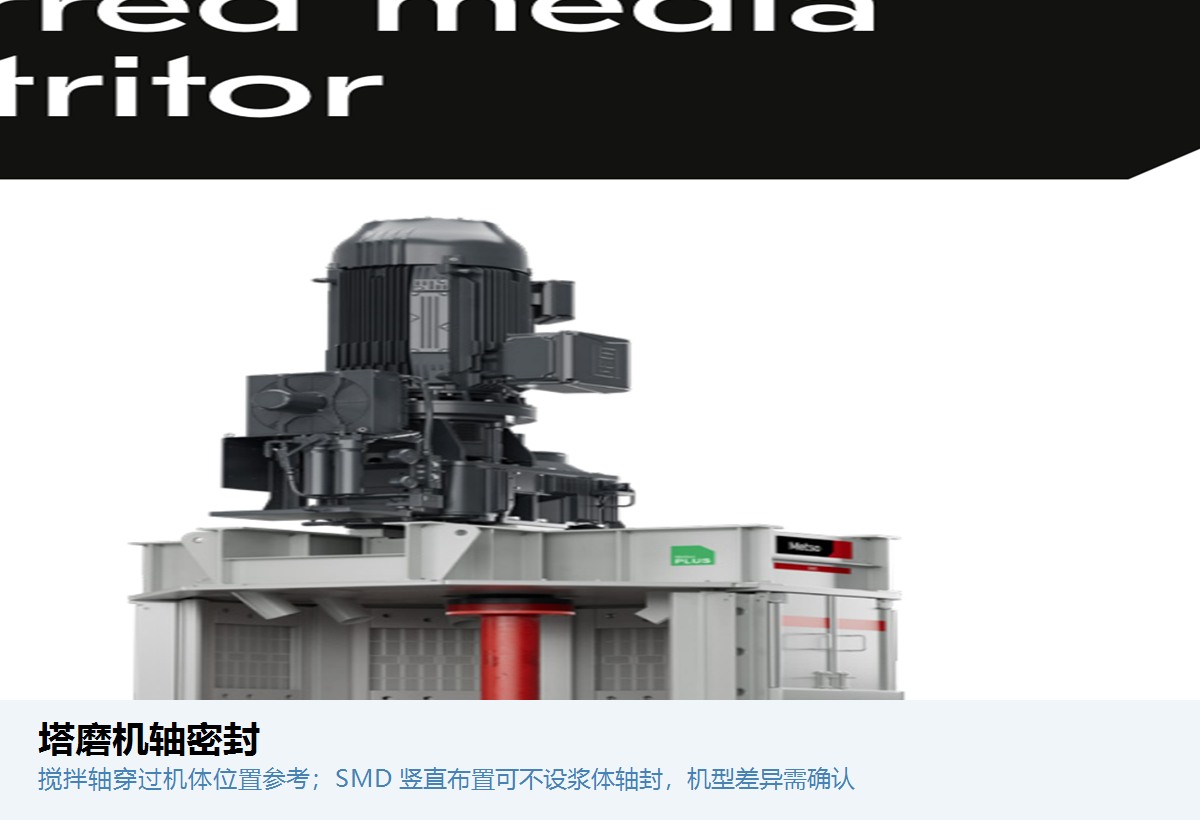

Bearing and Seal System
支承竖直主轴并隔离润滑区域。核对轴承代号、游隙、推力/径向载荷、轴/座配合、密封型式、润滑、冷却、转速和监测点。
材料与制造核对：轴承钢、传动合金钢及耐油/耐温密封材料按载荷、温度、润滑介质与原代号确认。
进入统一零部件页 →
04
轴承套 / 衬套
Bearing Sleeve / Bushing
用于轴承、支承或连接部位的配合与可更换保护。核对安装层级、内外径、长度、法兰、油槽、过盈、止动和配对轴/座材料。
材料与制造核对：青铜、钢背巴氏合金、耐磨合金或原设计材料按面压、速度、润滑、温升与配合公差确认。
进入统一零部件页 →图号与备件号
把 OEM 或第三方编号对应到型号、安装层位和核心尺寸
提交编号时同时提供完整 FTM 型号、序列号、搅拌器层位、左/右旋、零件名称、图纸、旧件照片、关键尺寸、材料、钢介质和矿浆工况。
公开依据
产品结构、型号记录、装机属性与维护来源
FTM 结构和应用来自 FLS 当前产品页；FTM-1500 来自官方数据表；FTM-5000 来自官方项目公告；维护范围来自 FLS 视频门户。
FTM-1500 和 FTM-5000 的零件是否可以互换？
不能依据型号名称判断互换。搅拌器、主轴、筒体衬板、驱动和管路必须按完整型号、序列号、OEM 图号、图纸版本和安装尺寸确认。
FLS Tower Mill 与 VXPmill 零件是否通用？
不通用。FTM 是低速钢介质塔磨并使用中央双螺旋搅拌器；VXPmill 是更高速度的陶瓷介质搅拌磨并使用可拆卸盘片与隔套。
