FLS Raptor 与 kubria 圆锥破碎机

从标准型号和核心尺寸进入动锥、定锥、机架耐磨系统,铜套、齿轮、液压与密封备件,材料核对、专用工装、图号确认和询价。

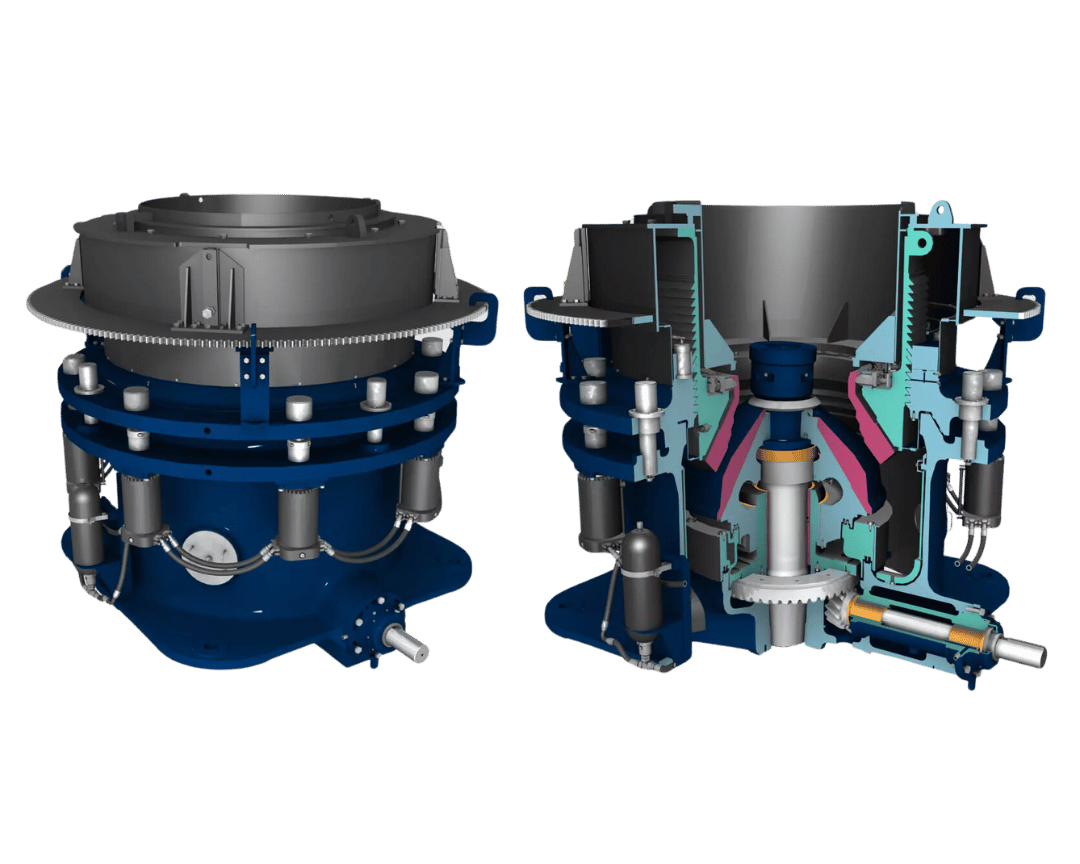

FLS Raptor 500 圆锥破碎机整机与剖切图
FLS Raptor 500 官方整机与剖切图,可用于识别破碎腔、动锥头、偏心与底部传动位置。

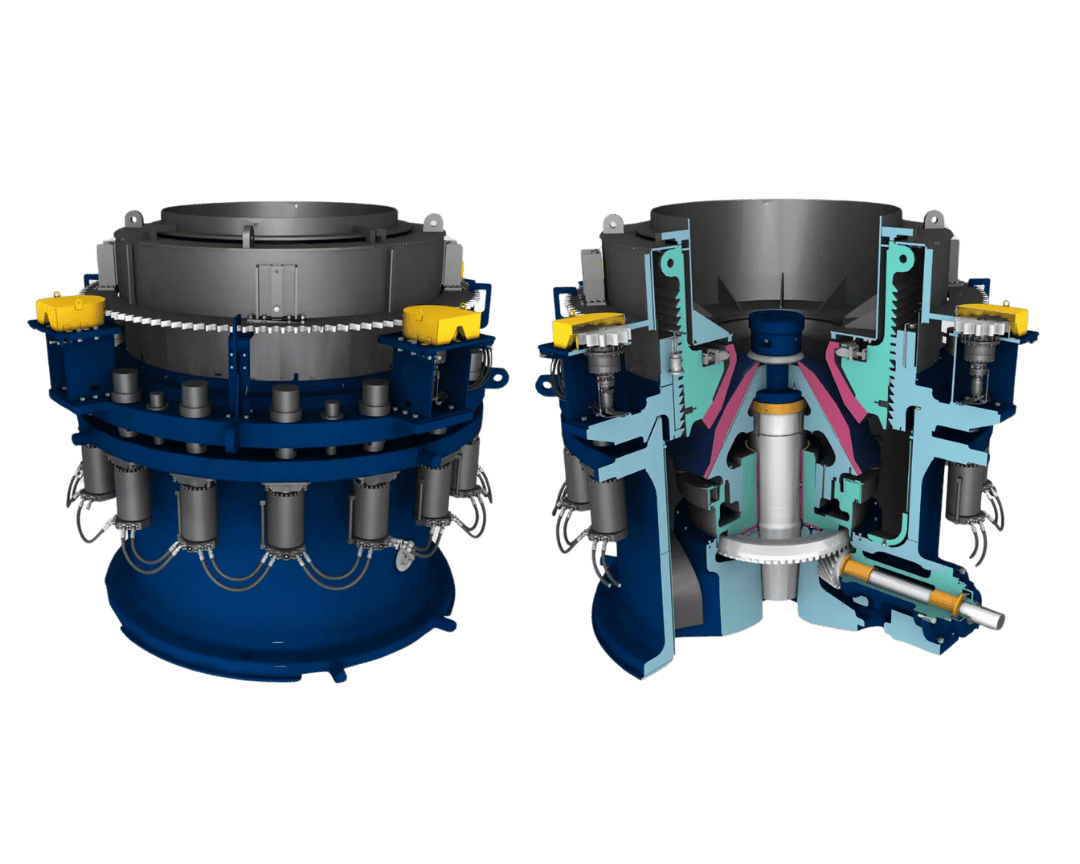

FLS Raptor 2500 圆锥破碎机整机与剖切图
FLS Raptor 2500 官方整机与剖切图,适合核对大型矿用机型的头部、衬套、偏心和传动结构。

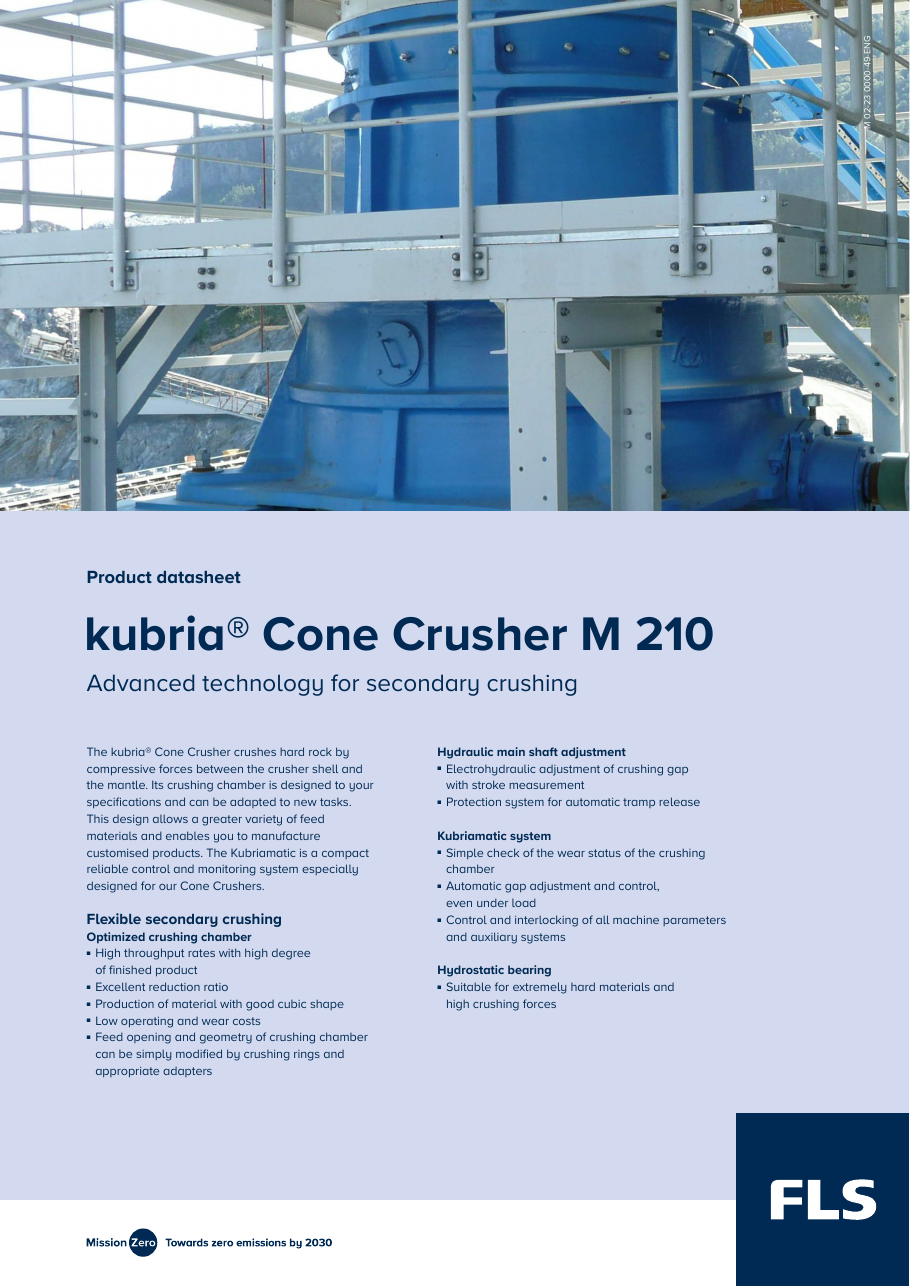

FLS kubria M 210 圆锥破碎机官方数据表首页
FLS kubria M 210 官方数据表首页。kubria 系列另列 F 210、F/M 150 和 G 150 的核心规格。
OEM 单一设备页

两条产品线,型号、零件、材料与工装在一页完成

FLS 当前圆锥破产品线包括 Raptor 和 kubria。本页只保留备件识别与制造确认直接需要的型号、尺寸、安装位置、材料和检修工装信息。

9Raptor 规格行
4kubria 规格行
18耐磨件与备件入口
3原厂专用工装
标准型号与核心尺寸

Raptor 250–2500 型号表

以下最大进料口按官方手册各腔型中最大公开值列示;设备重量与调整环最大直径用于装机识别,不用于替代项目总图。

型号最大进料口电机功率破碎机重量调整环最大直径 A
Raptor 250235 mm190 kW / 250 hp8,917 kg2,020 mm
Raptor 350240 mm260 kW / 350 hp16,089 kg2,460 mm
Raptor 450335 mm340 kW / 450 hp24,470 kg2,750 mm
Raptor 500330 mm370 kW / 500 hp51,113 kg3,757 mm
Raptor 650380 mm450 kW / 600 hp65,522 kg3,484 mm
Raptor 900345 mm670 kW / 900 hp71,648 kg3,484 mm
Raptor 1100415 mm820 kW / 1,100 hp151,848 kg5,464 mm
Raptor 1300415 mm970 kW / 1,300 hp151,955 kg5,464 mm
Raptor 2500450 mm1,860 kW / 2,500 hp401,089 kg6,785 mm

最终备件仍按完整型号、序列号、腔型、图号、图纸版本和配合尺寸确认。

kubria 标准型号

F 210、F/M 150、G 150 与 M 210 核心规格

下锥直径、进料口、闭边排料口、最大进料粒度、最大能力和功率均来自对应型号的 FLS 官方数据表。

型号下锥直径进料口CSS 范围最大进料粒度最大能力驱动功率
kubria F 2102,100 mm250 mm10–25 mm200 mm360 tph600 kW
kubria F/M 1501,500 mm300 mm13–45 mm240 mm260 tph315 kW
kubria G 1501,500 mm500 mm30–50 mm400 mm750 tph315 kW
kubria M 2102,100 mm450 mm25–50 mm360 mm1,250 tph600 kW

公开最大能力对应数据表规定的破碎腔和物料条件;实际产能随物料、腔型、偏心距、CSS 和给料状态变化。

耐磨件区

破碎腔、进料与机架防护

动锥和定锥放在最前面,再按进料、主机架、机架臂和配重防护位置展开。每个入口连接统一零部件页及材料页。

动锥衬板识别与安装位置参考图
01

动锥衬板

Mantle / Head Liner

安装在动锥头部,与定锥衬板共同形成破碎腔。核对腔型、上下轮廓、安装高度、锁紧结构、闭边排料口和实际磨损轮廓。

材料与制造核对:高锰钢或经工况验证的特种耐磨合金;化学成分、热处理和加工余量按图纸与矿石冲击性确认。

进入统一零部件页 →
定锥衬板 / 轧臼壁识别与安装位置参考图
02

定锥衬板 / 轧臼壁

Bowl Liner / Concave

固定在定锥或调整环内侧,是破碎腔的固定耐磨面。核对腔型、上口尺寸、排料口、支承面、浇注背衬间隙和磨损分区。

材料与制造核对:高锰钢或特种耐磨合金按物料硬度、粒度、冲击、磨粒磨损和目标寿命确认。

进入统一零部件页 →
进料盘 / 分料锥识别与安装位置参考图
03

进料盘 / 分料锥

Feed Plate / Feed Cone

位于动锥顶部或进料中心,承受落料冲击并引导物料进入破碎腔。核对外径、中心孔、锥面、紧固孔、旋转方向和周边干涉。

材料与制造核对:高锰钢、耐磨合金钢或复合耐磨结构按冲击与滑动磨损比例确认。

进入统一零部件页 →
主机架衬板识别与安装位置参考图
04

主机架衬板

Mainframe Liner

保护主机架内受排料、反弹和积料磨损的表面。核对机器侧别、弧度、分块编号、板厚、孔系和排料通道。

材料与制造核对:调质耐磨钢板、双金属复合板或耐磨铸钢按板厚、冲击和固定方式确认。

进入统一零部件页 →
机架臂护板识别与安装位置参考图
05

机架臂护板

Arm Guard / Arm Liner

保护机架臂和邻近排料区。核对臂数、左右位置、板型、孔系、搭接关系以及与传动侧的干涉空间。

材料与制造核对:调质耐磨钢板、高锰钢或双金属复合结构按落料冲击和磨粒磨损确认。

进入统一零部件页 →
配重护板识别与安装位置参考图
06

配重护板

Counterweight Guard / Liner

原厂剖切图用于识别配重及其防护区域,不作为单一零件实物图。核对机型、安装方向、外形包络、固定方式和动态平衡要求。

材料与制造核对:耐磨钢板或经原图纸确认的合金钢防护件;材料变更必须同时核对重量与平衡。

进入统一零部件页 →
备件区

铜套、齿轮、轴承、液压、紧固与密封

同名零件在 Raptor 与 kubria、不同规格和不同腔型之间不能仅凭外观互换;必须核对图号、配合、旋向、材料和热处理。

球面瓦 / 碗形轴承识别与安装位置参考图
01

球面瓦 / 碗形轴承

Socket Liner

承载动锥头部并形成球面滑动支承。核对球面半径、内外径、油槽、止口、壁厚、接触斑点和润滑条件。

材料与制造核对:轴承铜合金牌号、铸造质量、机加工精度和油槽按面压、温升及原图纸确认。

进入统一零部件页 →
上部头衬套识别与安装位置参考图
02

上部头衬套

Upper Head Bushing

原厂剖切图用于识别动锥头部上侧支承位置。核对轴径、衬套内外径、长度、过盈、油槽和上下安装方向。

材料与制造核对:轴承铜合金按载荷、滑动速度、润滑和装配过盈确认。

进入统一零部件页 →
下部头衬套识别与安装位置参考图
03

下部头衬套

Lower Head Bushing

原厂剖切图用于识别动锥头部下侧支承位置。它与上部头衬套分别核对,不得仅按外观互换。

材料与制造核对:轴承铜合金按轴颈配合、油膜、温升和原图纸确认。

进入统一零部件页 →
偏心衬套识别与安装位置参考图
04

偏心衬套

Eccentric Bushing

位于偏心总成内,决定主轴偏摆支承关系。核对偏心距、旋向、内外径、长度、油槽、法兰和装配方向。

材料与制造核对:轴承铜合金与配套钢制偏心件的材料、间隙和润滑按原设计确认。

进入统一零部件页 →
传动轴衬套识别与安装位置参考图
05

传动轴衬套

Countershaft Bushing

支承传动轴或小齿轮轴。核对驱动侧、轴径、衬套长度、法兰、油孔、密封位置和轴向定位。

材料与制造核对:轴承铜合金按转速、比压、润滑和配合公差确认。

进入统一零部件页 →
大齿轮识别与安装位置参考图
06

大齿轮

Drive Gear

原厂剖切图用于识别底部传动齿轮位置。核对模数、齿数、压力角、螺旋方向、安装距、孔系、侧隙和接触斑点。

材料与制造核对:渗碳或调质传动合金钢,齿面硬度、芯部韧性、加工精度和无损检测按图纸确认。

进入统一零部件页 →
小齿轮识别与安装位置参考图
07

小齿轮

Pinion

与大齿轮成对工作。核对模数、齿数、旋向、轴孔或轴体结构、安装距和配对接触,不以单个齿轮外观直接替换。

材料与制造核对:渗碳或调质传动合金钢,热处理和磨齿精度与配对大齿轮一致确认。

进入统一零部件页 →
止推轴承 / 止推板识别与安装位置参考图
08

止推轴承 / 止推板

Thrust Bearing

原厂剖切图用于识别偏心与底部止推支承区域。核对上中下组合顺序、接触直径、油槽、厚度和平面度。

材料与制造核对:轴承铜合金、耐磨合金钢或原设计复合支承体系按面压和润滑确认。

进入统一零部件页 →
夹紧缸总成识别与安装位置参考图
09

夹紧缸总成

Clamping Cylinder Assembly

用于调整环夹紧或相关液压保持功能。核对缸径、行程、压力、安装耳轴、管口、活塞杆和密封沟槽。

材料与制造核对:液压缸合金钢、表面处理及 NBR、HNBR、FKM 或聚氨酯密封按压力、介质和温度确认。

进入统一零部件页 →
防尘罩密封识别与安装位置参考图
10

防尘罩密封

Dust Shell Seal

位于动锥、偏心或机架防尘结构附近。核对密封型式、直径、沟槽、接触面、吹扫条件、油品和运动方式。

材料与制造核对:NBR、HNBR、FKM、聚氨酯或工程塑料按温度、粉尘和润滑介质确认。

进入统一零部件页 →

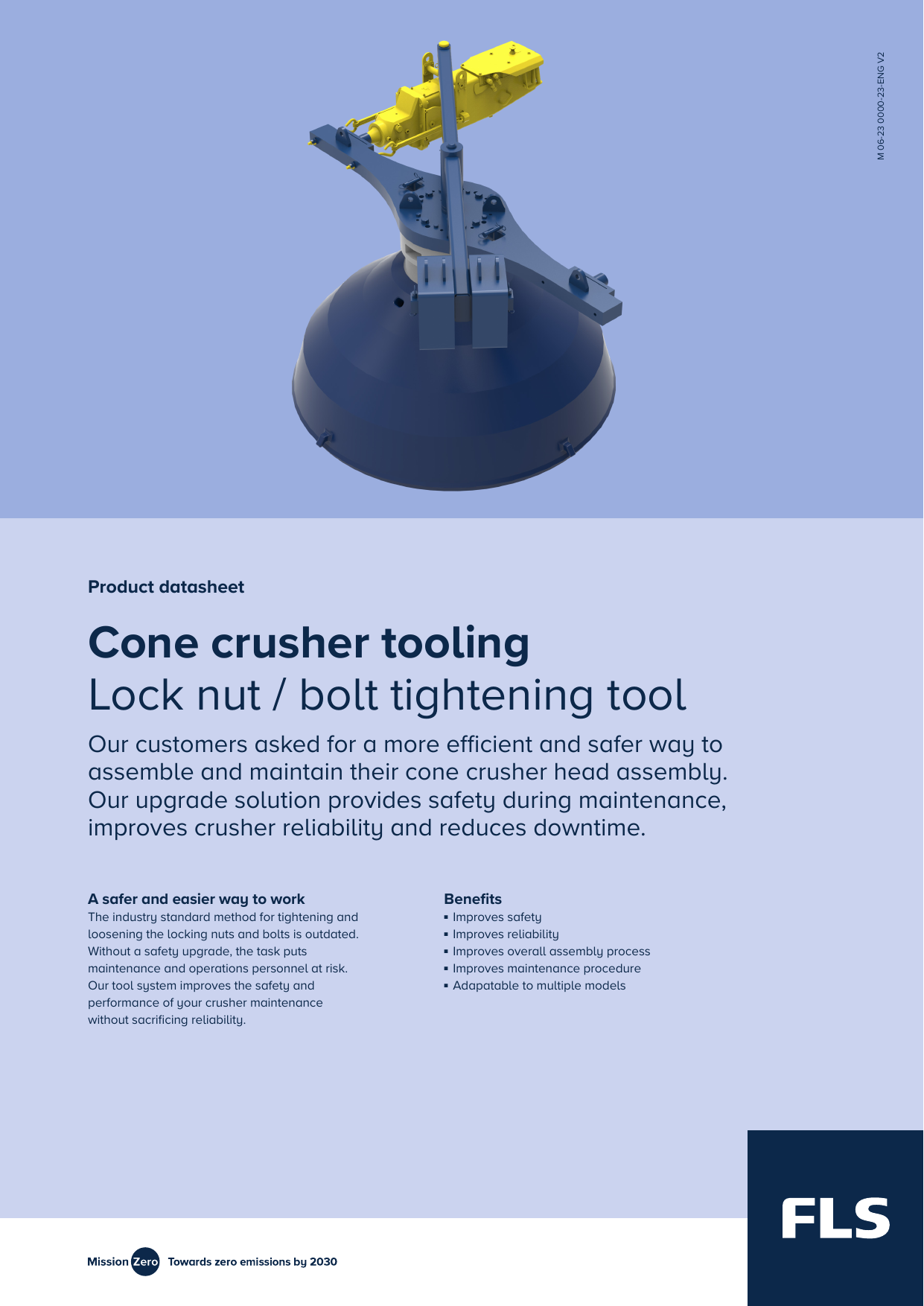

锁紧螺母识别与安装位置参考图
11

锁紧螺母

Locking Nut

用于固定动锥衬板或相关头部结构。核对螺纹直径、螺距、旋向、端面、扳手接口以及与烧环或紧固系统的关系。

材料与制造核对:高强度合金钢、螺纹加工和热处理按预紧力与拆装方式确认。

进入统一零部件页 →

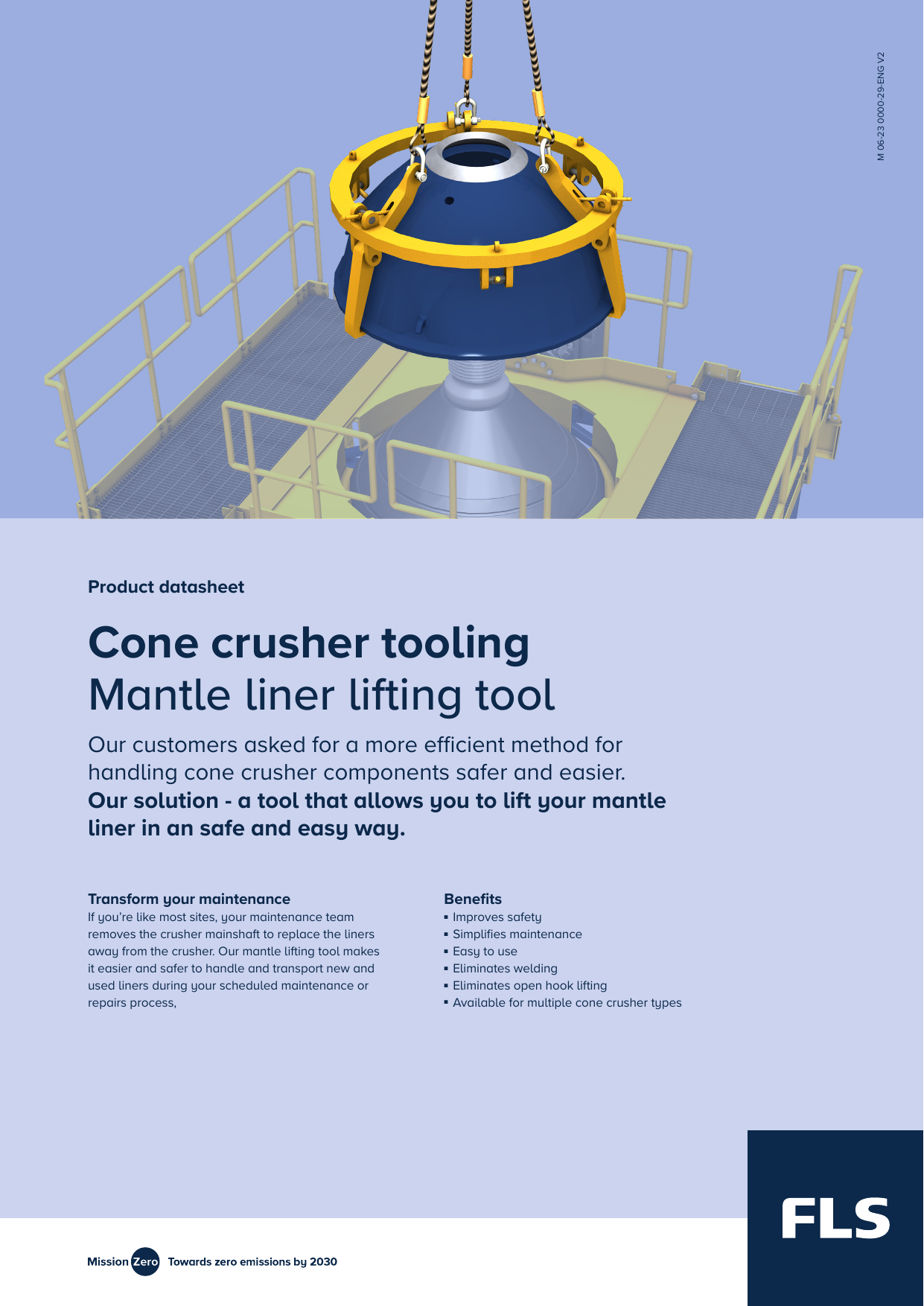

烧环 / 火环识别与安装位置参考图
12

烧环 / 火环

Torch Ring / Burning Ring

原厂工装图用于说明该区域的动锥衬板拆装关系,不作为烧环实物图。核对直径、截面、材质、装配间隙和拆卸工艺。

材料与制造核对:材料与尺寸按具体头部结构及拆装方案确认,不凭通用规格替代。

进入统一零部件页 →
专用工装区

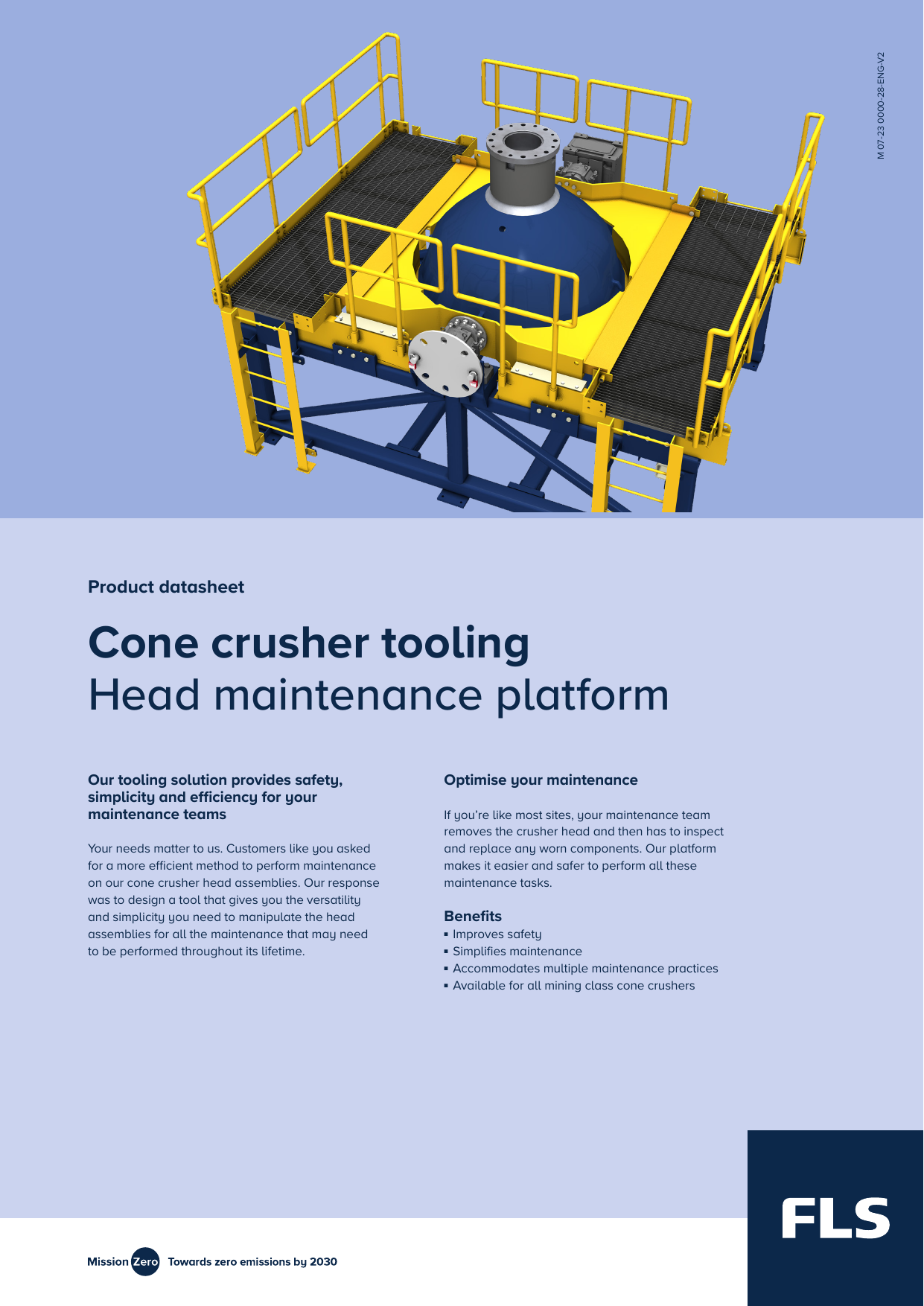

FLS 官方圆锥破检修工装

三项工装均有 FLS 官方圆锥破专用数据表和设备针对性图片;承载能力、吊点、接口和操作空间按具体型号与现场检修方案确认。

图号与备件号

Raptor 1100 已知第三方公开目录号

以下编号来自可追溯的第三方公开目录,只作为资料检索和询价线索,不代表 FLS 官方互换性确认。

适用型号零件目录编号证据属性
Raptor 1100定锥衬板 / ConcaveRXL1010-B003第三方公开目录;Mn18Cr2;制造前按图纸确认
Raptor 1100定锥衬板 / ConcaveRXL1010-B011第三方公开目录;Mn18CrMo;制造前按图纸确认
Raptor 1100动锥衬板 / MantleRXL1010-M004第三方公开目录;Mn18Cr2;制造前按图纸确认
Raptor 1100动锥衬板 / MantleRXL1010-M006第三方公开目录;Mn18CrMo;制造前按图纸确认
Raptor 1100楔块 / WedgeRXL1010-0001第三方公开目录;制造前按装配图确认
Raptor 1100球面螺母 / Spherical NutRXL1010-0003第三方公开目录;制造前按装配图确认
Raptor 1100燃烧环 / Torch RingRXL1010-0004第三方公开目录;制造前按装配图确认
Raptor 1100锁板 / Lock PlateRXL1010-0006第三方公开目录;制造前按装配图确认
Raptor 1100挡圈 / RetainerRXL1010-0007第三方公开目录;制造前按装配图确认
Raptor 1100楔垫 / Wedge ShimRXL1010-0008 / 0009第三方公开目录;3 mm / 6 mm;制造前按装配图确认

使用规则:必须同时核对完整型号、序列号、腔型、图纸版本、关键尺寸、重量、材料和装机接口;未经确认图纸不得直接制造或声明互换。

FLS 圆锥破当前有哪些主要型号?

当前官方资料包含 Raptor 250、350、450、500、650、900、1100、1300、2500,以及 kubria F 210、F/M 150、G 150、M 210。

零件仅凭型号能否直接制造?

不能。制造前还需核对序列号、腔型、图号、图纸版本、安装位置、配合尺寸、材料和旧件磨损记录。

原厂工装可以直接按名称采购吗?

不能只按名称确认。还需核对具体机型、头部结构、额定载荷、吊点、接口和现场操作空间。

提交 FLS 圆锥破型号、图号、腔型或工装需求

提供 Raptor 或 kubria 完整型号、序列号、OEM/第三方编号、图纸、旧件照片、材料与工况,我们据此完成零件识别、材料评估、制造匹配、质量管控和成品交付。
