Trituradoras de impacto Metso Nordberg NP / NPe

Utilice 9 modelos estándar para identificar martillos de impacto, revestimientos de placas de impacto y bastidor, rotores, rodamientos, sistemas hidráulicos, materiales y herramientas especializadas de mantenimiento.

Imagen del fabricante original de las trituradoras Metso Nordberg NPe HSI

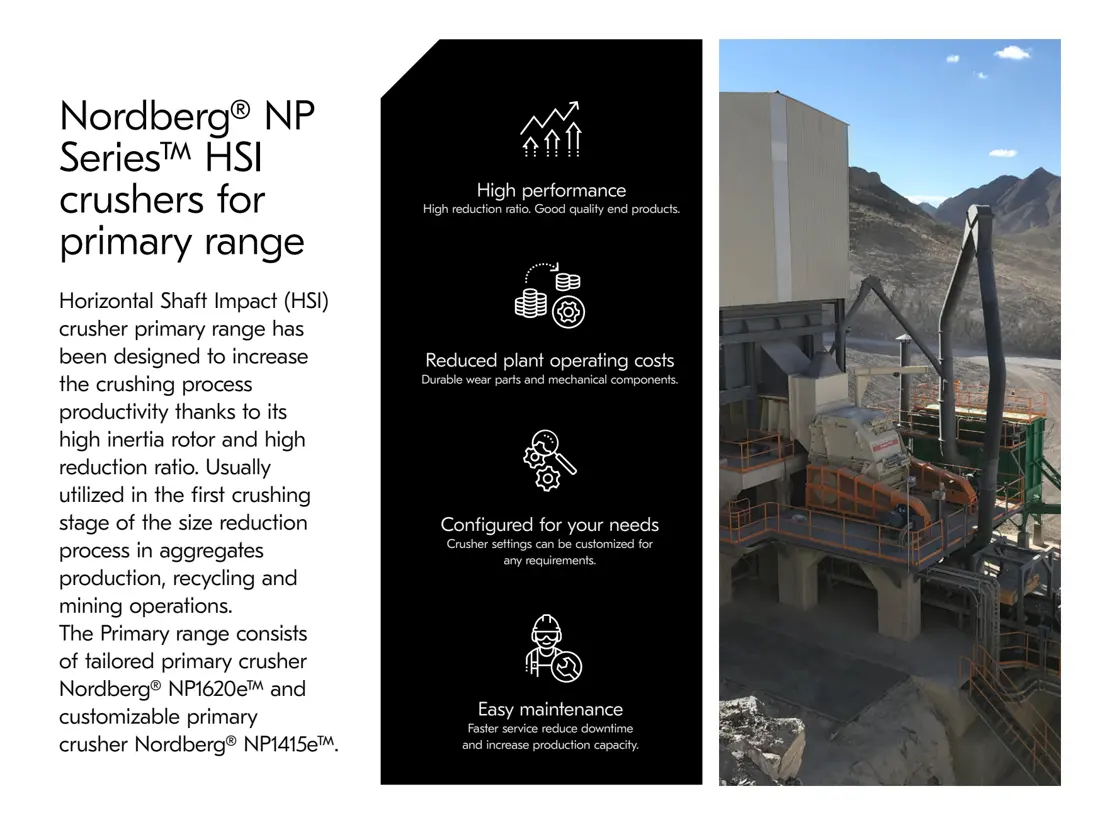

Imagen de referencia del fabricante original de las trituradoras primarias y secundarias Nordberg NPe, que identifica la máquina, la placa de impacto y el sistema hidráulico.

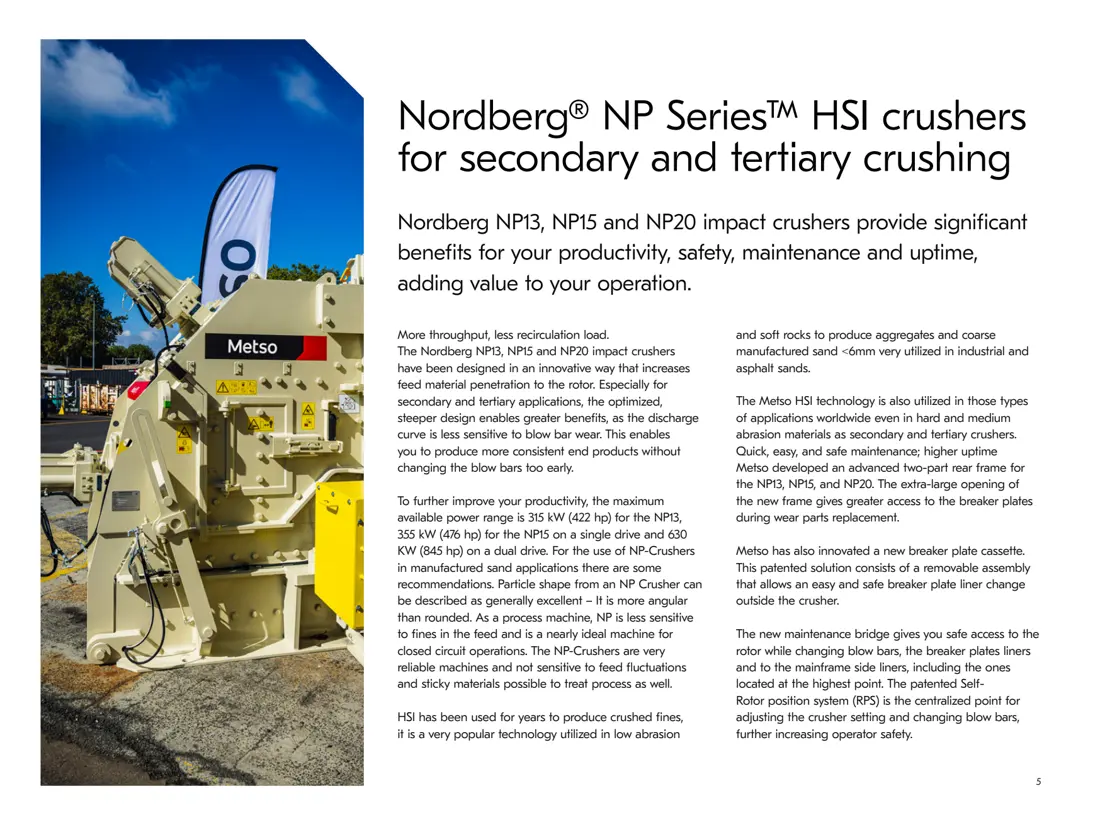

Imagen del fabricante original de las trituradoras secundarias y terciarias Metso Nordberg NP
Imagen de referencia del fabricante original de Nordberg NP13, NP15 y NP20 para trituración secundaria/terciaria.

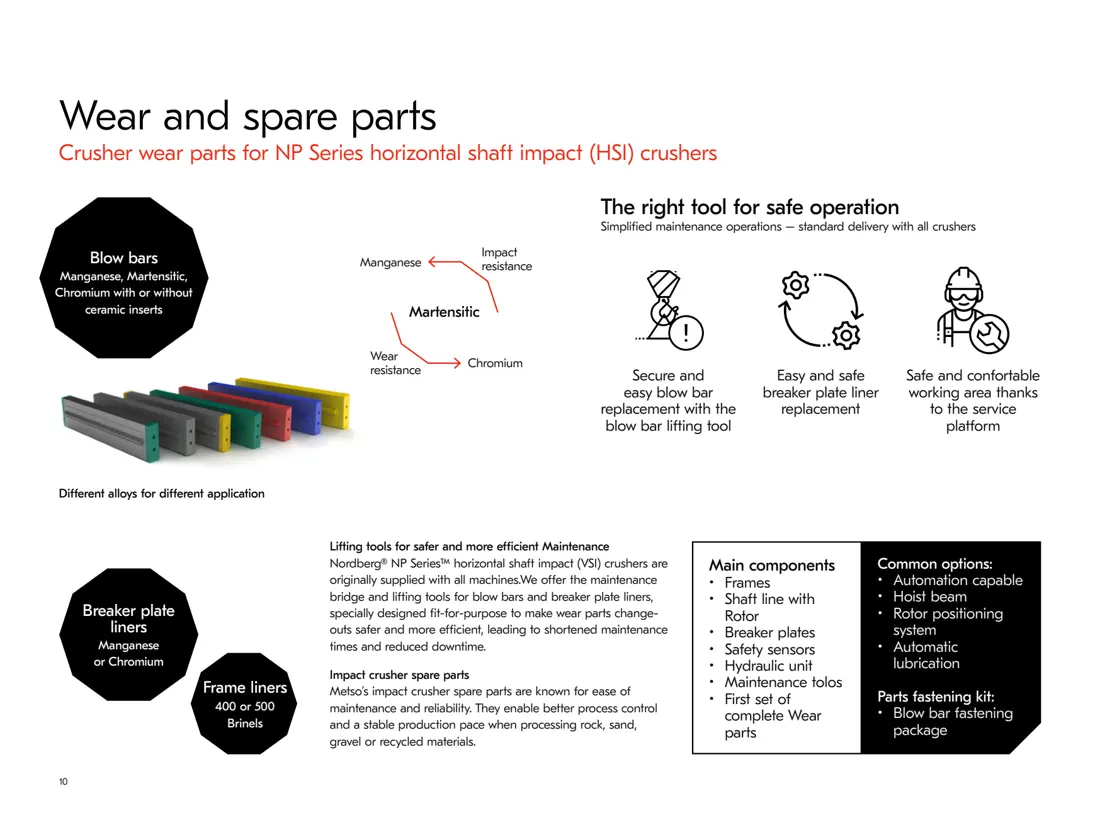

Referencia del fabricante original para materiales de martillos Nordberg NP, piezas de desgaste y herramientas de servicio
Materiales de martillos de impacto, revestimientos de placas de impacto y bastidor y herramientas de mantenimiento incluidos en la documentación del fabricante original Metso de 2025.
Series de equipos OEM

Identificación de modelos, piezas de desgaste, repuestos y utillaje

Esta página se centra en modelos instalados, dimensiones clave, materiales de desgaste, repuestos de soporte de cargas y ajuste y herramientas de mantenimiento pertinentes para el suministro. La fabricación y la cotización requieren el modelo completo, el número de serie, el plano y el plano.

9Modelos en la documentación del fabricante original de 2025
3Grupos por etapa de trituración
6Categorías de piezas de desgaste principales
9Categorías de repuestos generales
Modelos y especificaciones clave.

Tabla de modelos Nordberg NP / NPe

La abertura de alimentación, la potencia, el tamaño máximo de alimentación recomendado y el peso de la máquina ayudan a la identificación. La intercambiabilidad sigue requiriendo comprobar el número de serie, la configuración del rotor y la referencia de la pieza.

Modelo / etapa de trituraciónAbertura de alimentaciónTamaño máximo de alimentación recomendadoIntervalo de potenciaPeso de la máquina base
NP1415 · Primaria1140 × 1540 mm1000 mm200–355 kW22,300 kg
NP1620 · Primaria1430 × 2040 mm1300 mm355–630 kW40,500 kg
NP1110e · Primaria / Secundaria710 × 1020 mm600 mm110–250 kW9,300 kg
NP1213e · Primaria / Secundaria750 × 1320 mm600 mm200–315 kW13,000 kg
NP1315e · Primaria / Secundaria805 × 1540 mm600 mm250–355 kW16,200 kg
NP1520e · Primaria / Secundaria850 × 2040 mm700 mm355–630 kW27,500 kg
NP13 · Secundaria / Terciaria560 × 1320 mm350 mm200–315 kW11,900 kg
NP15 · Secundaria / Terciaria595 × 1540 mm400 mm250–355 kW15,700 kg
NP20 · Secundaria / Terciaria700 × 2040 mm500 mm355–630 kW26,000 kg
Comprobación de la instalación: La documentación del OEM indica diámetros de rotor y clases de peso de martillos de impacto coincidentes para NP1213e / NP13, NP1315e / NP15 y NP1520e / NP20. Esto no establece su intercambiabilidad: deben compararse las ranuras del rotor, el perfil del martillo, el sistema de fijación, el número de serie y la referencia de la pieza. Consultar la documentación de modelos del fabricante original Metso de 2025
Metso

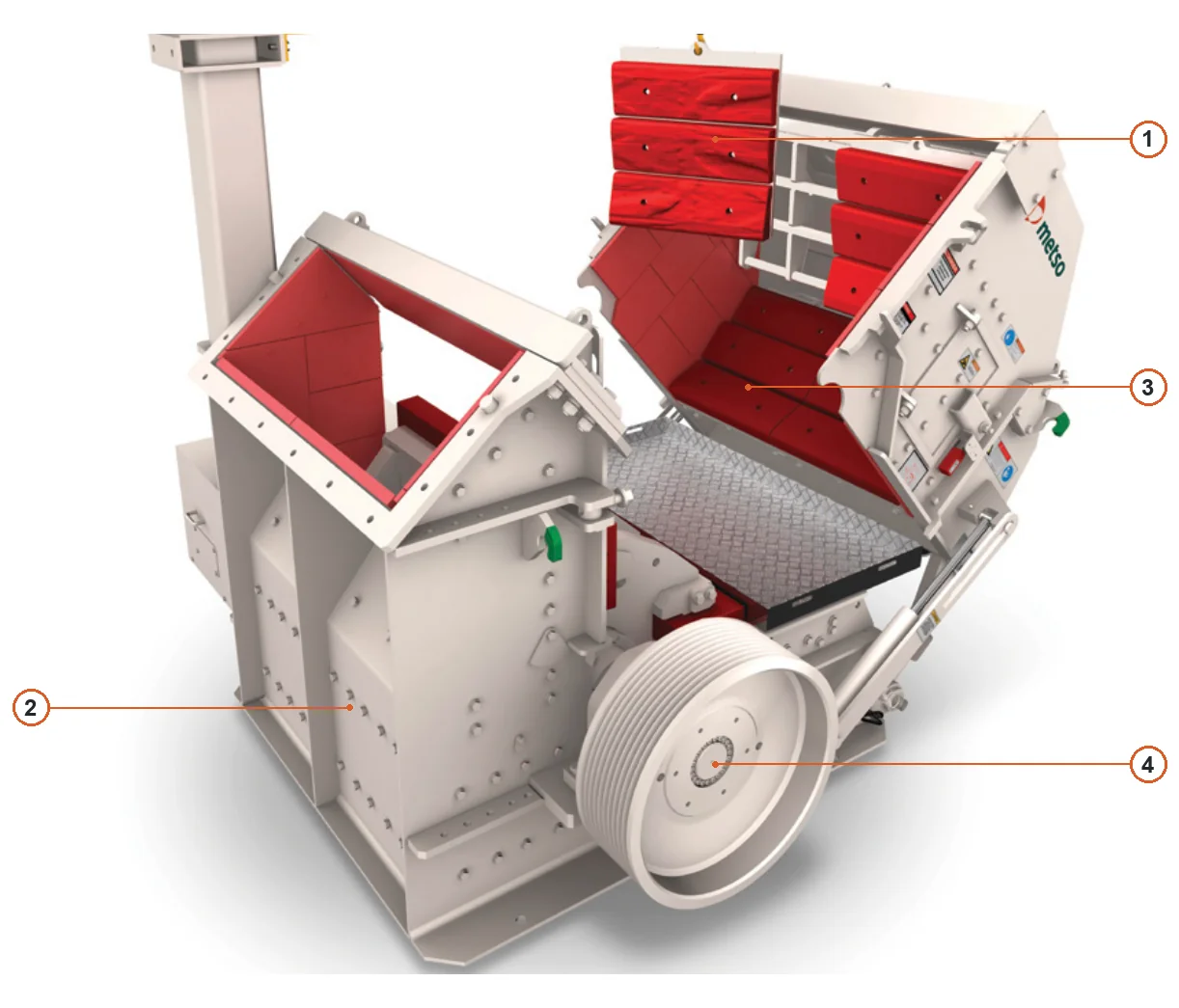

Esquema de ubicación de componentes

Los números del esquema se corresponden con las filas siguientes.

Metso Nordberg NP / NPe Impact Crushers – Esquema de ubicación de componentes
N.ºComponenteUbicaciónAplica a
1Placa de impactoPlaca de impacto suspendida en la carcasa superior abiertaConfiguración Nordberg NP de OEM con carcasa abierta
2FrameBastidor portante inferior de la trituradoraConfiguración Nordberg NP de OEM con carcasa abierta
3Revestimiento de la carcasaRevestimiento rojo en la cara interior de la carcasa abiertaConfiguración Nordberg NP de OEM con carcasa abierta
4Polea de la trituradoraPolea de accionamiento grande en la parte delantera de la trituradoraConfiguración Nordberg NP de OEM con carcasa abierta
piezas de desgaste

Identifique las piezas de desgaste NP por la posición de impacto y el material

Los martillos de impacto y los revestimientos de placas de impacto y bastidor sufren distintos impactos, deslizamiento y corte abrasivo. Las páginas de materiales explican las propiedades y los límites de funcionamiento; las de componentes proporcionan la ruta de cotización.

Martillos de impacto: imagen de categoría general de piezas
01

Martillos de impacto (blow bar)

Martillo de impacto (blow bar)

Piezas de impacto del rotor de alta velocidad. Metso enumera acero al manganeso, acero martensítico y fundición de alto cromo, con o sin insertos cerámicos. La imagen solo identifica la categoría; compruebe el modelo NP completo, el número de serie, el plano, el perfil y las dimensiones de las interfaces.

Acero de alto manganesoAcero martensítico resistente al desgasteFundición blanca de alto cromoCompuestos cerámicos / MMC
Ver la página general del componente →
Revestimientos de la placa de impacto primaria: imagen de categoría general de piezas
02

Revestimientos de la placa de impacto primaria

Revestimiento de primera placa de impacto

Reciben el impacto inicial y la abrasión después de que los martillos proyecten el material. Metso enumera materiales al manganeso o de alto cromo, seleccionados según el impacto de la alimentación y su abrasividad. La imagen identifica la categoría; compruebe el modelo NP completo, el número de serie, el plano, el perfil y las dimensiones de las interfaces.

Acero de alto manganesoFundición blanca de alto cromo
Ver la página general del componente →
Revestimientos de la placa de impacto secundaria: imagen de categoría general de piezas
03

Revestimientos de la placa de impacto secundaria

Revestimiento de segunda placa de impacto

Trabajan en la trituración y conformación posteriores bajo impactos y deslizamientos repetidos. El material depende del servicio real y de las necesidades de control granulométrico. La imagen identifica la categoría; compruebe el modelo NP completo, el número de serie, el plano, el perfil y las dimensiones de las interfaces.

Acero de alto manganesoFundición blanca de alto cromo
Ver la página general del componente →
Revestimientos laterales del bastidor: imagen de categoría general de piezas
04

Revestimientos laterales del bastidor

Revestimiento del bastidor / lateral

Protegen las paredes internas frente a la erosión por partículas y los rebotes. La documentación del fabricante original incluye materiales de placa de unos 400 o 500 Brinell. La imagen identifica la categoría; compruebe el modelo NP completo, el número de serie, el plano, el perfil y las dimensiones de las interfaces.

Chapa antidesgaste templada y revenida
Ver la página general del componente →
Revestimientos de protección del rotor: imagen de categoría general de piezas
05

Revestimientos protectores del rotor

Revestimiento de protección del rotor

Protegen el rotor frente a impactos y corte abrasivo. Las superficies de montaje, el peso y el equilibrado deben corresponder a la configuración. La imagen identifica la categoría; compruebe el modelo NP completo, el número de serie, el plano, el perfil y las dimensiones de las interfaces.

Chapa antidesgaste templada y revenidaBimetal / MMC
Ver la página general del componente →
repuestos

Rotor, apoyos, sistemas hidráulicos y retención

Compruebe los repuestos generales según las cargas, los ajustes, la lubricación y las interfaces. Las fichas enlazan a páginas de componentes; utilice esta página del fabricante original para comprobar el modelo instalado y el número de serie.

Conjunto de rotor: imagen de categoría general de piezas
01

conjunto del rotor

conjunto del rotor

Núcleo portante del sistema de rotor, eje y martillos. Compruebe el diámetro, el ancho, la configuración de los martillos, el grado de equilibrado y las interfaces del eje. La imagen identifica la categoría; compruebe el modelo NP completo, el número de serie, el plano, el perfil y las dimensiones de las interfaces.

Acero aleado para piezas de accionamiento
Ver la página general del componente →
Eje principal del rotor: imagen de categoría general de piezas
02

eje principal del rotor

eje del rotor

Soporta flexión, torsión e impacto combinados. Compruebe la forja, el tratamiento térmico, los muñones, los radios de transición, los ensayos no destructivos y el equilibrado. La imagen identifica la categoría; compruebe el modelo NP completo, el número de serie, el plano, el perfil y las dimensiones de las interfaces.

Acero aleado para piezas de accionamiento
Ver la página general del componente →
Rodamientos del rotor: imagen de categoría general de piezas
03

Rodamientos del rotor

rodamiento del rotor

Soportan el rotor de alta velocidad y elevada carga. La selección depende de la carga, la velocidad, la holgura, la lubricación, el aumento de temperatura y el ajuste en el alojamiento. La imagen identifica la categoría; compruebe el modelo NP completo, el número de serie, el plano, el perfil y las dimensiones de las interfaces.

Acero para rodamientos y materiales de deslizamiento
Ver la página general del componente →
Alojamientos de rodamientos: imagen de categoría general de piezas
04

Alojamientos de rodamientos

alojamiento de rodamiento

Posicionan los rodamientos, transmiten cargas y soportan el sellado. Compruebe los agujeros, la altura del centro, los ajustes, la lubricación y las interfaces del bastidor. La imagen identifica la categoría; compruebe el modelo NP completo, el número de serie, el plano, el perfil y las dimensiones de las interfaces.

Materiales de rodamientos y apoyos
Ver la página general del componente →
Sellos de rodamientos del rotor: imagen de categoría general de piezas
05

Sellos de rodamientos del rotor

sello del rodamiento del rotor

Impiden la entrada de polvo y retienen el lubricante. Seleccione según el diámetro del eje, las ranuras, la velocidad, la temperatura, el lubricante y la contaminación. La imagen identifica la categoría; compruebe el modelo NP completo, el número de serie, el plano, el perfil y las dimensiones de las interfaces.

sellos y plásticos técnicos
Ver la página general del componente →
Cilindros de ajuste de la placa de impacto: imagen de categoría general de piezas
06

Cilindros de ajuste de placa de impacto

cilindro de ajuste del panel de impacto

Ajustan la posición de la placa de impacto y permiten las funciones de liberación por sobrecarga. Compruebe el diámetro del cilindro, la carrera, los muñones, la presión y los sellos. La imagen identifica la categoría; compruebe el modelo NP completo, el número de serie, el plano, el perfil y las dimensiones de las interfaces.

Acero aleado para piezas de accionamientosellos y plásticos técnicos
Ver la página general del componente →
Pasadores y casquillos de la placa de impacto: imagen de categoría general de piezas
07

Pasadores y casquillos de la placa de impacto

Pasador y casquillo de pivote de placa de impacto

Forman las articulaciones de la placa de impacto. Compruebe la carga del pasador, el emparejamiento del casquillo, la lubricación, la holgura, el endurecimiento superficial y la orientación. La imagen identifica la categoría; compruebe el modelo NP completo, el número de serie, el plano, el perfil y las dimensiones de las interfaces.

Acero aleado para piezas de accionamientoMateriales para rodamientos y aleaciones de cobre
Ver la página general del componente →
Conjunto de placa de impacto: imagen de categoría general de piezas
08

Conjunto de placa de impacto

Conjunto de placa de impacto

Incluye el bastidor, las superficies de montaje de revestimientos y las interfaces de ajuste y articulación. El suministro completo requiere comprobar el modelo, la configuración y el espacio de instalación. La imagen identifica la categoría; compruebe el modelo NP completo, el número de serie, el plano, el perfil y las dimensiones de las interfaces.

Acero aleado para piezas de accionamientoChapa antidesgaste templada y revenida
Ver la página general del componente →
Sistema de retención de martillos de impacto: imagen de categoría general de piezas
09

Sistema de retención de martillos de impacto

Sistema de fijación de martillos de impacto

Consta de cuñas de bloqueo, tiras de apoyo y elementos de fijación. El peso, las superficies de contacto y el diseño de bloqueo deben corresponder a los martillos y a las ranuras del rotor. La imagen identifica la categoría; compruebe el modelo NP completo, el número de serie, el plano, el perfil y las dimensiones de las interfaces.

Acero aleado para piezas de accionamiento
Ver la página general del componente →
Herramientas especializadas

Herramientas del fabricante original para mantenimiento NP y sistemas de acceso seguro

La documentación de Metso de 2025 enumera herramientas de izado de martillos, medios de apoyo para sustituir los revestimientos de placas de impacto y plataformas de servicio. Compruebe la aplicabilidad de las herramientas según el modelo exacto NP / NPe y el número de serie.

NP SERIESReferencia del fabricante original para herramientas de izado de martillos de impacto Metso NP

Herramientas de izado de martillos de impacto

Facilitan la retirada, instalación y elevación controlada para reducir los riesgos de manipulación manual y caída. Facilite el modelo, el perfil del martillo, el peso unitario y las condiciones de izado en planta.

NP SERIESReferencia del fabricante original para la zona de sustitución de revestimientos de placas de impacto Metso NP

Medios de apoyo para sustituir revestimientos de placas de impacto

Los casetes extraíbles de placas de impacto de NP13, NP15 y NP20 permiten sustituir los revestimientos fuera de la máquina. Compruebe los puntos de izado, el peso y el espacio de trabajo según la configuración instalada.

NP SERIESReferencia del fabricante original para las zonas de servicio Metso NP

Puentes de servicio, posicionamiento del rotor y plataformas

Proporcionan acceso al rotor, los martillos, los revestimientos de placas de impacto y los revestimientos superiores del bastidor. El juego de herramientas debe corresponder al modelo, el diseño del bastidor trasero, el espacio en planta y los enclavamientos de seguridad.

Equipos, piezas y materiales relacionados.

Identificación del equipo del fabricante original y componentes generales

Las páginas NP / NPe identifican modelos, dimensiones clave y posiciones de piezas. Las páginas generales explican materiales, fallos, fabricación y aceptación. Ambas conducen a la revisión de planos y la cotización.

Página de la marca MetsoVolver a todas las series de equipos MetsoPágina general de trituradoras de impactoDiseño, posiciones de piezas y servicioPágina general de martillos de impactoMateriales, fallos y datos para cotizaciónDirectorio general de componentesContinuar por equipo y categoría de piezasReferencia de componentes y materialesExplore materiales y fabricación según el servicioEnvíe el modelo, la referencia o el planoProceder a la revisión técnica y la cotización
Preguntas frecuentes

Preguntas frecuentes

¿Qué se necesita para cotizar martillos de impacto NP?

Facilite el modelo completo, el número de serie, el martillo o el plano, el material actual, el peso unitario, la configuración del rotor, el tamaño de alimentación, la abrasividad y fotografías del desgaste de piezas usadas.

¿Pueden compartir directamente martillos de impacto los modelos similares?

No. Incluso si coinciden el diámetro del rotor y el peso del martillo publicados, compruebe las ranuras del rotor, el perfil del martillo, la retención, el número de serie y la referencia de la pieza.

¿Cómo se selecciona el material de los martillos de impacto?

El acero al manganeso, el acero martensítico, la fundición de alto cromo y el refuerzo cerámico / MMC tienen sus propios límites. Seleccione según el tamaño máximo de alimentación, el impacto, la abrasión, el riesgo de metales extraños y el patrón actual de fallos.

Más páginas de componentes

Consulte descripciones, requisitos de planos y datos de consulta.

Otros modelos de Metso

Rodillos de molienda de alta presión HRC / HRCeVertimill® VTMHIGmill Molino de molienda de alta intensidadMolinos semiautógenos (SAG) Select™ / Premier™Molinos de bolas Select™ / Premier™Molinos horizontales Premier™ / Select™Gamas de molinos agitadoresalimentadores de placas AF
Índice de modelos históricos (marcas A–Z)

Envíe el modelo NP / NPe, la referencia del martillo de impacto o el plano del repuesto

Facilite el modelo completo, el número de serie, la placa de características, el plano, fotografías de piezas usadas, dimensiones clave, material y condiciones de servicio para la identificación, evaluación del material, coordinación de la fabricación, control de calidad y entrega.

Marca y modelo del equipoPlanoPlano o dimensionesMaterial actualFotografías de las piezas dañadasVida útil objetivoCondiciones de operación
