Используйте 9 стандартных моделей для идентификации бил, футеровок отражательных плит и рамы, роторов, подшипников, гидравлики, материалов и специальных инструментов обслуживания.
Эта страница посвящена установленным моделям, ключевым размерам, износостойким материалам, несущим и регулировочным запасным частям, а также инструментам обслуживания, относящимся к поставке. Для изготовления и расчёта стоимости требуются полное обозначение модели, серийный номер, чертёж и чертёж.
Загрузочное отверстие, мощность, рекомендуемая максимальная крупность питания и масса машины помогают идентификации. Для определения взаимозаменяемости по-прежнему необходима сверка серийного номера, комплектации ротора и обозначения детали.
| Модель / стадия дробления | Загрузочное отверстие | Рекомендуемая максимальная крупность питания | Диапазон мощности | Масса базовой машины |
|---|---|---|---|---|

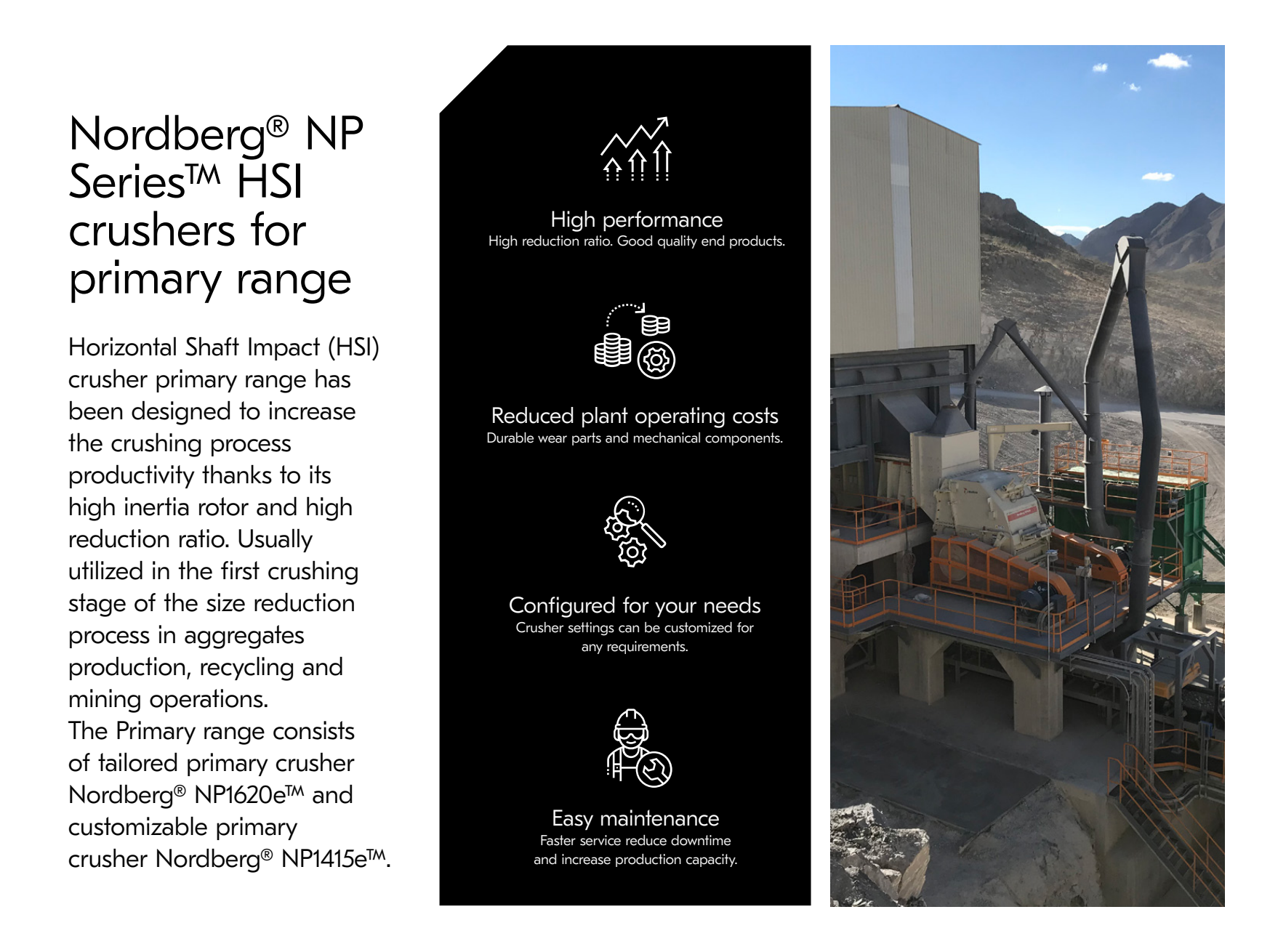

| NP1415 · Первичное дробление | 1140 × 1540 mm | 1000 mm | 200–355 kW | 22,300 kg |
| NP1620 · Первичное дробление | 1430 × 2040 mm | 1300 mm | 355–630 kW | 40,500 kg |

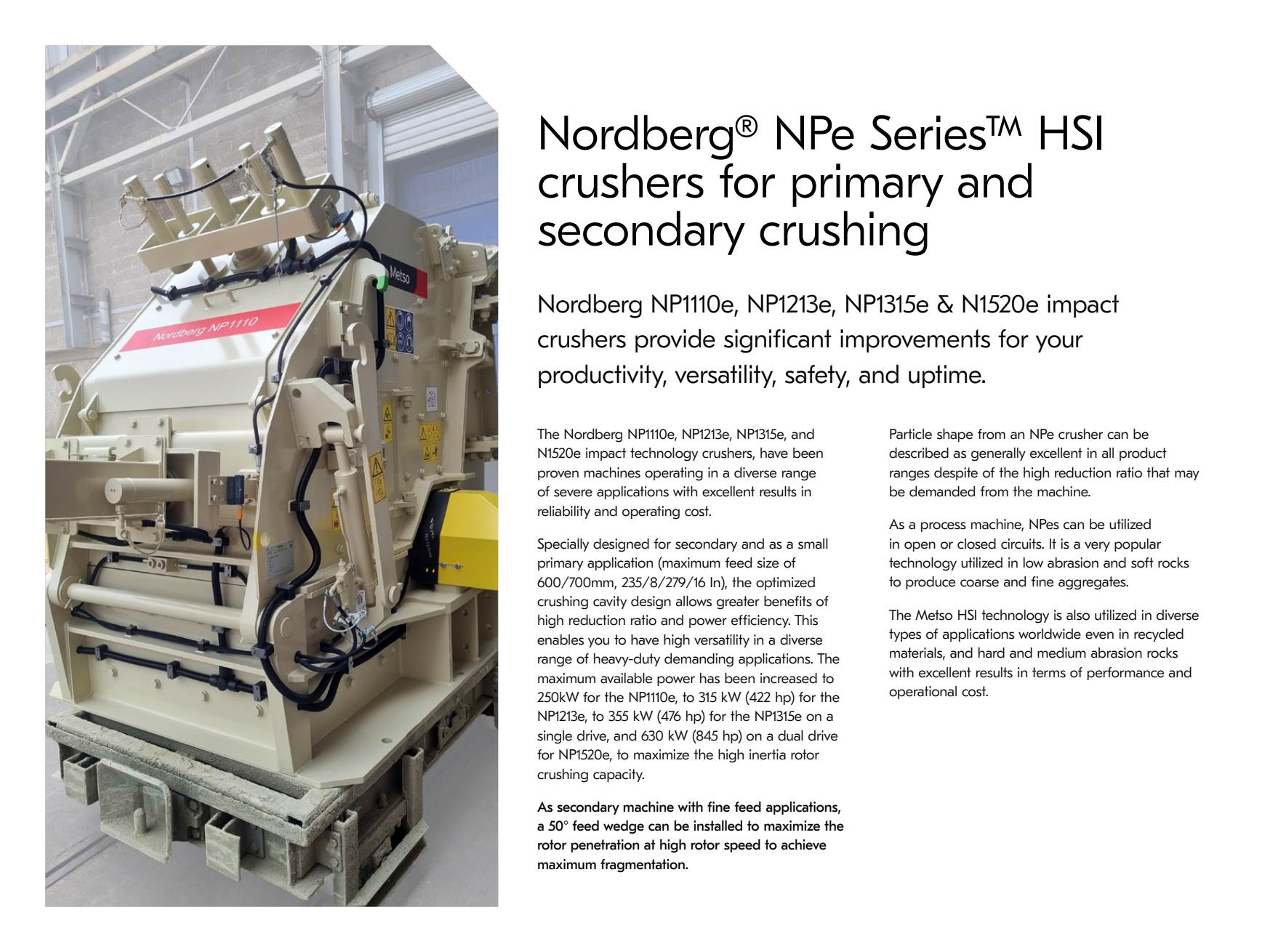

| NP1110e · Первичное / вторичное дробление | 710 × 1020 mm | 600 mm | 110–250 kW | 9,300 kg |
| NP1213e · Первичное / вторичное дробление | 750 × 1320 mm | 600 mm | 200–315 kW | 13,000 kg |
| NP1315e · Первичное / вторичное дробление | 805 × 1540 mm | 600 mm | 250–355 kW | 16,200 kg |
| NP1520e · Первичное / вторичное дробление | 850 × 2040 mm | 700 mm | 355–630 kW | 27,500 kg |

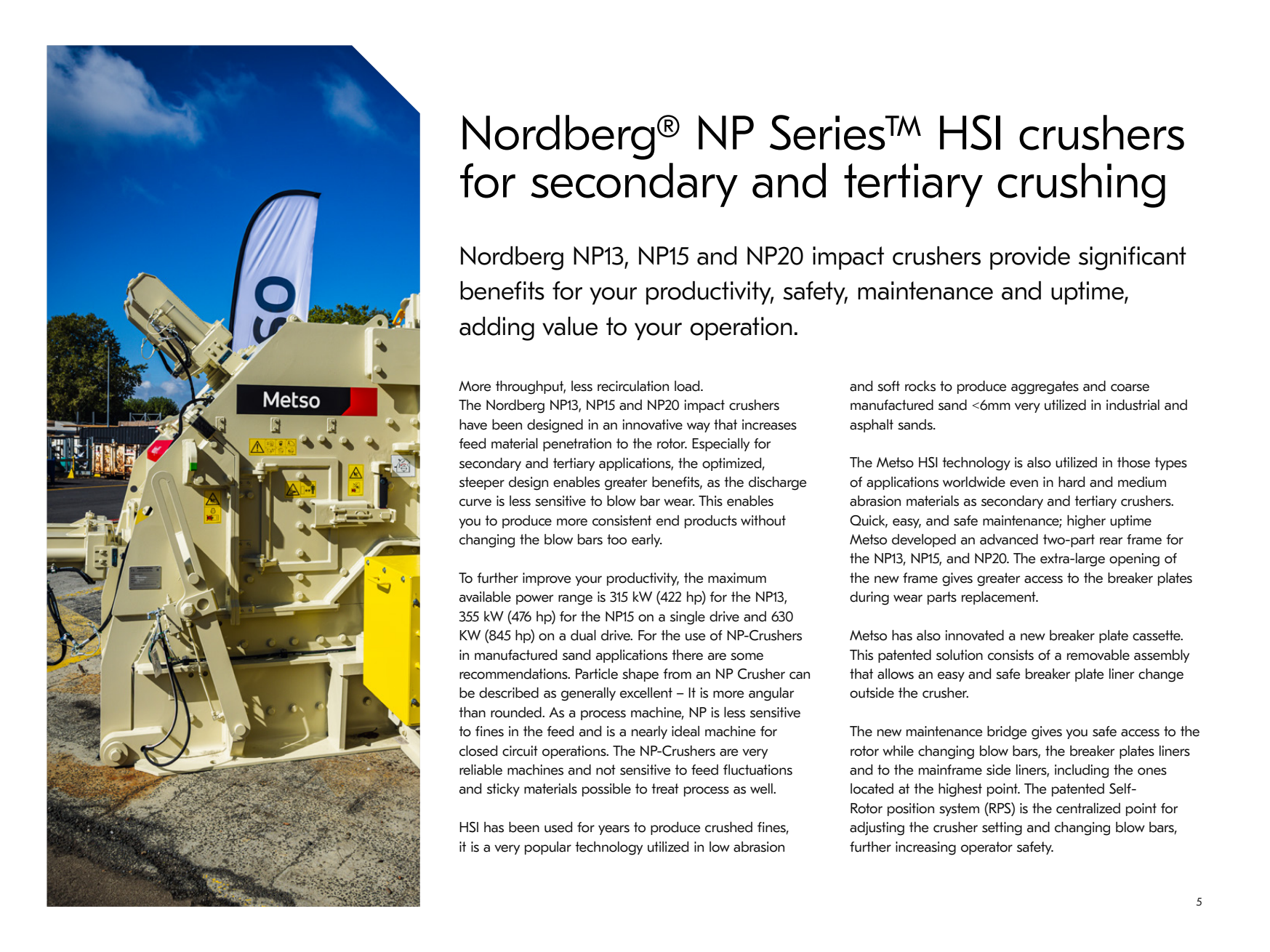

| NP13 · Вторичное / третичное дробление | 560 × 1320 mm | 350 mm | 200–315 kW | 11,900 kg |
| NP15 · Вторичное / третичное дробление | 595 × 1540 mm | 400 mm | 250–355 kW | 15,700 kg |
| NP20 · Вторичное / третичное дробление | 700 × 2040 mm | 500 mm | 355–630 kW | 26,000 kg |
Номера на схеме соответствуют строкам таблицы.
| № | Узел / деталь | Расположение | Применимость |
|---|---|---|---|
| 1 | Отражательная плита | Подвешенная отражательная плита в открытой верхней части корпуса | |
| 2 | Frame | Нижняя несущая рама дробилки | |
| 3 | Футеровка корпуса | Красная футеровка на внутренней поверхности открытого корпуса | |
| 4 | Шкив дробилки | Большой приводной шкив спереди дробилки |

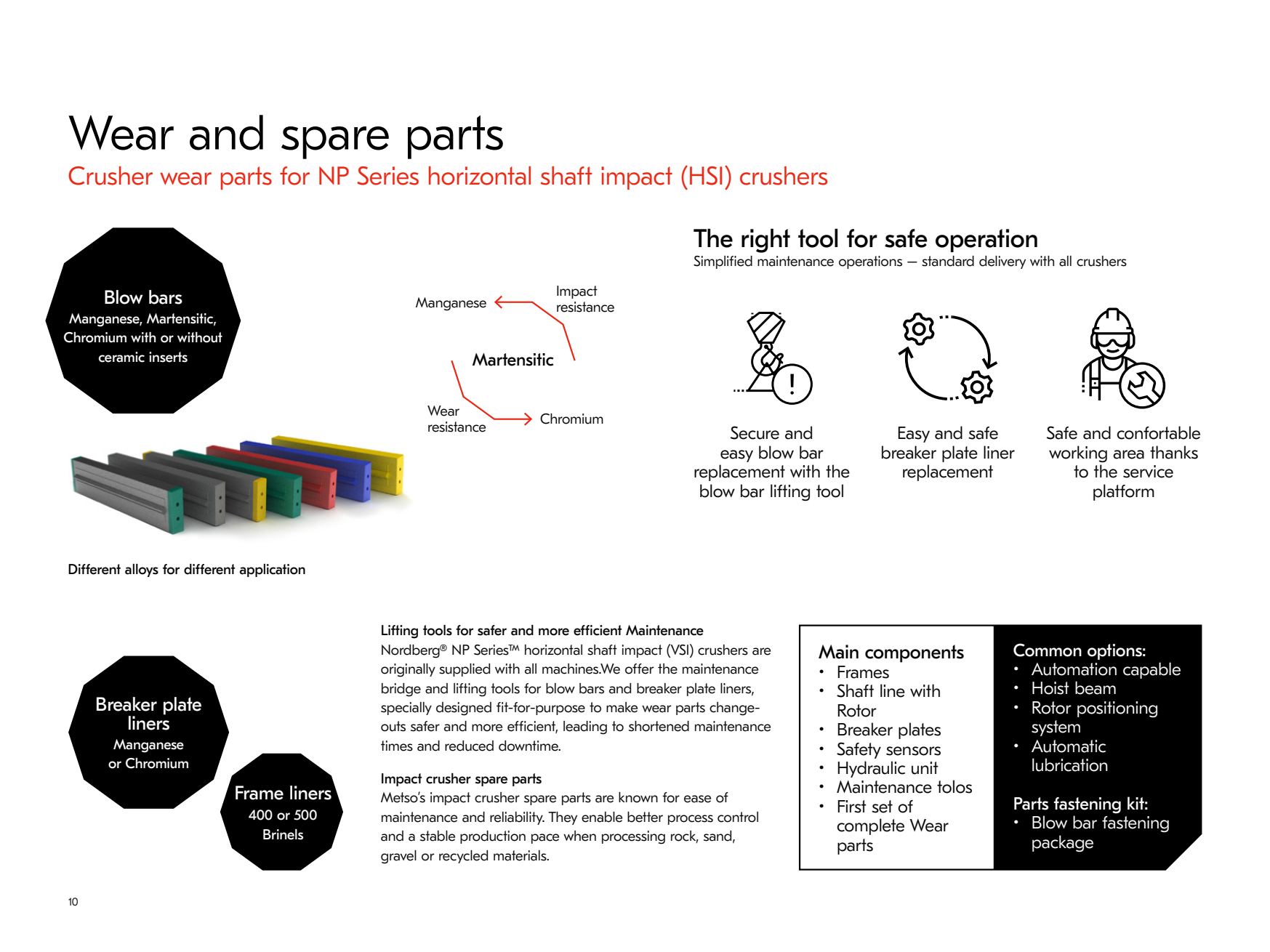

Била, футеровки отражательных плит и рамы испытывают различные ударные воздействия, скольжение и абразивное резание. Страницы материалов объясняют свойства и пределы применения; страницы компонентов ведут к расчёту стоимости.
Било
Ударные детали высокоскоростного ротора. Metso указывает марганцовистую сталь, мартенситную сталь и высокохромистый чугун, с керамическими вставками или без них. Изображение обозначает только категорию; сверьте полное обозначение модели NP, серийный номер, чертёж, профиль и размеры сопряжений.
Футеровка первой отражательной плиты
Воспринимают первоначальный удар и абразивный износ после выброса материала билами. Metso указывает марганцовистые или высокохромистые материалы, выбираемые по ударному воздействию питания и абразивности. Изображение обозначает категорию; сверьте полное обозначение модели NP, серийный номер, чертёж, профиль и размеры сопряжений.
Общая страница компонента →
Футеровка второй отражательной плиты
Работают при последующем дроблении и формировании формы под повторными ударами и скольжением. Материал зависит от фактических условий работы и требований к регулированию крупности. Изображение обозначает категорию; сверьте полное обозначение модели NP, серийный номер, чертёж, профиль и размеры сопряжений.
Общая страница компонента →
Футеровка рамы / боковая футеровка
Защищают внутренние стенки от эрозии частицами и рикошетов. В документации изготовителя указаны листовые материалы с твёрдостью около 400 или 500 по Бринеллю. Изображение обозначает категорию; сверьте полное обозначение модели NP, серийный номер, чертёж, профиль и размеры сопряжений.
Общая страница компонента →
Защитная футеровка ротора
Защищают ротор от ударов и абразивного резания. Монтажные поверхности, масса и балансировка должны соответствовать комплектации. Изображение обозначает категорию; сверьте полное обозначение модели NP, серийный номер, чертёж, профиль и размеры сопряжений.
Общая страница компонента →
футеровка загрузочной зоны
Выдерживают удары крупных кусков питания и скольжение. Сверяйте высоту падения, максимальную крупность питания, опору и крепление. Изображение обозначает категорию; сверьте полное обозначение модели NP, серийный номер, чертёж, профиль и размеры сопряжений.
Общая страница компонента →Сверяйте общие запасные части по нагрузке, посадкам, смазке и сопряжениям. Карточки ведут на страницы компонентов; на этой странице производителя сверяйте установленную модель и серийный номер.
ротор в сборе
Несущая основа системы ротора, вала и бил. Сверяйте диаметр, ширину, комплектацию бил, класс балансировки и сопряжения вала. Изображение обозначает категорию; сверьте полное обозначение модели NP, серийный номер, чертёж, профиль и размеры сопряжений.
Общая страница компонента →
вал ротора
Воспринимает совместное действие изгиба, кручения и ударов. Сверяйте ковку, термообработку, шейки, галтели, неразрушающий контроль и балансировку. Изображение обозначает категорию; сверьте полное обозначение модели NP, серийный номер, чертёж, профиль и размеры сопряжений.
Общая страница компонента →
подшипник ротора
Поддерживают высокоскоростной ротор с большой нагрузкой. Выбор зависит от нагрузки, частоты вращения, зазора, смазки, нагрева и посадки в корпусе. Изображение обозначает категорию; сверьте полное обозначение модели NP, серийный номер, чертёж, профиль и размеры сопряжений.
Общая страница компонента →
корпус подшипника
Фиксируют положение подшипников, передают нагрузки и обеспечивают опору уплотнений. Сверяйте отверстия, высоту оси, посадки, смазку и сопряжения с рамой. Изображение обозначает категорию; сверьте полное обозначение модели NP, серийный номер, чертёж, профиль и размеры сопряжений.
Общая страница компонента →
уплотнение подшипника ротора
Предотвращают попадание пыли и удерживают смазочный материал. Выбирайте по диаметру вала, канавкам, частоте вращения, температуре, смазочному материалу и загрязнению. Изображение обозначает категорию; сверьте полное обозначение модели NP, серийный номер, чертёж, профиль и размеры сопряжений.
Общая страница компонента →
гидроцилиндр регулировки отражательной плиты
Регулируют положение отражательной плиты и обеспечивают функции разгрузки при перегрузке. Сверяйте диаметр цилиндра, ход, цапфы, давление и уплотнения. Изображение обозначает категорию; сверьте полное обозначение модели NP, серийный номер, чертёж, профиль и размеры сопряжений.
Общая страница компонента →
Шарнирный палец и втулка отражательной плиты
Образуют шарниры отражательной плиты. Сверяйте нагрузку пальца, сопряжение с втулкой, смазку, зазор, поверхностное упрочнение и ориентацию. Изображение обозначает категорию; сверьте полное обозначение модели NP, серийный номер, чертёж, профиль и размеры сопряжений.
Общая страница компонента →
Отражательная плита в сборе
Включает раму, монтажные поверхности футеровок, регулировочные и шарнирные сопряжения. Для комплектной поставки требуется сверка модели, комплектации и пространства для установки. Изображение обозначает категорию; сверьте полное обозначение модели NP, серийный номер, чертёж, профиль и размеры сопряжений.
Общая страница компонента →
Система крепления бил
Состоит из стопорных клиньев, опорных планок и крепежа. Масса, контактные поверхности и конструкция фиксации должны соответствовать билам и пазам ротора. Изображение обозначает категорию; сверьте полное обозначение модели NP, серийный номер, чертёж, профиль и размеры сопряжений.
Общая страница компонента →В документации Metso 2025 года указаны приспособления для подъёма бил, средства для замены футеровок отражательных плит и площадки обслуживания. Сверяйте применимость инструмента по точной модели NP / NPe и серийному номеру.
Помогают при снятии, установке и управляемом подъёме для снижения рисков ручного перемещения и падения. Предоставьте модель, профиль била, массу одной детали и условия подъёма на площадке.
Съёмные кассеты отражательных плит NP13, NP15 и NP20 позволяют менять футеровки вне машины. Сверяйте точки подъёма, массу и рабочее пространство по установленной комплектации.
Обеспечивают доступ к ротору, билам, футеровкам отражательных плит и верхним футеровкам рамы. Комплект инструментов должен соответствовать модели, конструкции задней рамы, пространству на площадке и защитным блокировкам.
Предоставьте полное обозначение модели, серийный номер, било или чертёж, текущий материал, массу одной детали, комплектацию ротора, крупность питания, абразивность и фотографии износа бывших в работе деталей.
Нет. Даже при совпадении опубликованного диаметра ротора и массы била сверьте пазы ротора, профиль била, крепление, серийный номер и обозначение детали.
Марганцовистая сталь, мартенситная сталь, высокохромистый чугун и керамическое / MMC-армирование имеют свои пределы применения. Выбирайте по максимальной крупности питания, ударному воздействию, абразивному износу, риску попадания постороннего металла и текущему характеру отказов.
Описания компонентов, требования к чертежам и сведения для запроса.
Предоставьте полное обозначение модели, серийный номер, заводскую табличку, чертёж, фотографии бывших в работе деталей, ключевые размеры, материал и условия работы для идентификации, оценки материала, координации изготовления, контроля качества и поставки.
Или свяжитесь с нами напрямую: +86 156 3797 3199
zzx@anranst.com
ANRANST предоставляет заказчикам по всему миру инженерную оценку, подбор производства в Китае, Контроль качества и поставку готовых деталей для износостойких и промышленных запчастей по техническим требованиям заказчика; возможна поддержка и других нестандартных промышленных деталей.
Проверяем посадочные поверхности и размеры сопряжения, оцениваем материал, термообработку и технологичность.
Марки материалов и режимы термообработки задаются по каждому заказу, указываются в техническом соглашении и отслеживаются в производстве.
Проверка чертежей, контроль материалов и процессов, сопровождение производства, инспекция и координация приёмки.
Организуем изготовление, подтверждение качества, упаковку и поставку готовых деталей в рамках единого исполнимого цикла поставки.
Укажите бренд оборудования, полную модель и серийный номер, наименование детали, номер детали или чертежа, ревизию чертежа, количество, требования к материалу и условия работы. Если идентификаторы недоступны, пришлите фотографии и ключевые размеры.
