Identifique los modelos diésel y eléctricos a batería actuales; después revise GET de cuchara, revestimientos, pasadores y casquillos, transmisiones, ejes, hidráulica, materiales y requisitos de cotización.
Scooptram incluye cargadores subterráneos diésel y eléctricos a batería de 4–18 t, con opciones para vetas estrechas, perfil bajo, RCS y cucharas. Incluso en una misma clase de carga útil, cucharas, dientes, pasadores, ejes, transmisiones, hidráulica y controles varían según modelo completo, número de serie, versión regional y opciones. Esta página cubre modelos, dimensiones, materiales e identificación para adquirir piezas de desgaste y repuestos principales.
Los modelos siguen los catálogos Epiroc de cargadores subterráneos diésel y eléctricos. Pesos, datos de cuchara y baterías proceden de especificaciones oficiales. ST18 S / ST18 SG pertenecen a la clase de producto 18 t, pero su carga útil nominal es 17.5 t; se conservan ambas cifras con sus significados distintos.
| Serie / modelo actual | Carga útil nominal | Sistema de potencia y aplicación | Dimensiones principales / datos de instalación |
|---|---|---|---|
| Scooptram ST4 | 4 t | Diésel; vetas estrechas, galerías pequeñas y trabajos auxiliares | Compruebe la cuchara según densidad del material y opciones instaladas |
| Scooptram ST3.5 | 6 t; EOD 5.1 t | Diesel | Peso sin carga 18.05 t |
| Scooptram ST7 | 6.8 t | Diesel | Cuchara 2.3–3.8 m³; peso sin carga 19.3 t |
| Scooptram ST7LP | 6.8 t | Diésel de perfil bajo | Cuchara estándar 3.1 m³; EOD 2.7 m³; anchura máxima 2,674 mm |
| Scooptram ST1030 | 10 t; EOD 9 t | Diesel | Peso sin carga 27.2 t |
| Scooptram ST1030LP | 10 t | Diésel de perfil bajo | Cuchara 3.3–5.0 m³; anchura típica de cuchara 2,548 mm |
| Scooptram ST14 S | 14 t; EOD 12 t | Diésel; plataforma de control RCS | Cuchara estándar 6.4 m³; rango 4.7–7.8 m³; peso sin carga 39.1 t |
| Scooptram ST18 S | Carga útil nominal 17.5 t; clase de producto 18 t | Diésel; plataforma de control RCS | Cuchara estándar 7.9 m³; rango 6.3–10.3 m³; peso sin carga 51.5 t |
| Scooptram ST10 G | 10 t | Eléctrico a batería | Autonomía oficial de hasta aproximadamente 4 h por carga; compare el ciclo según pendiente y régimen de trabajo |
| Scooptram ST14 SG | 14 t; EOD 12 t | Eléctrico a batería; plataforma de control RCS | Cuchara estándar 6.4 m³; peso sin carga con batería 42 t; 300 kWh |
| Scooptram ST18 SG | Carga útil nominal 17.5 t; clase de producto 18 t | Eléctrico a batería; plataforma de control RCS | Cuchara estándar 7.9 m³; peso sin carga con batería 54.5 t; 450 kWh |

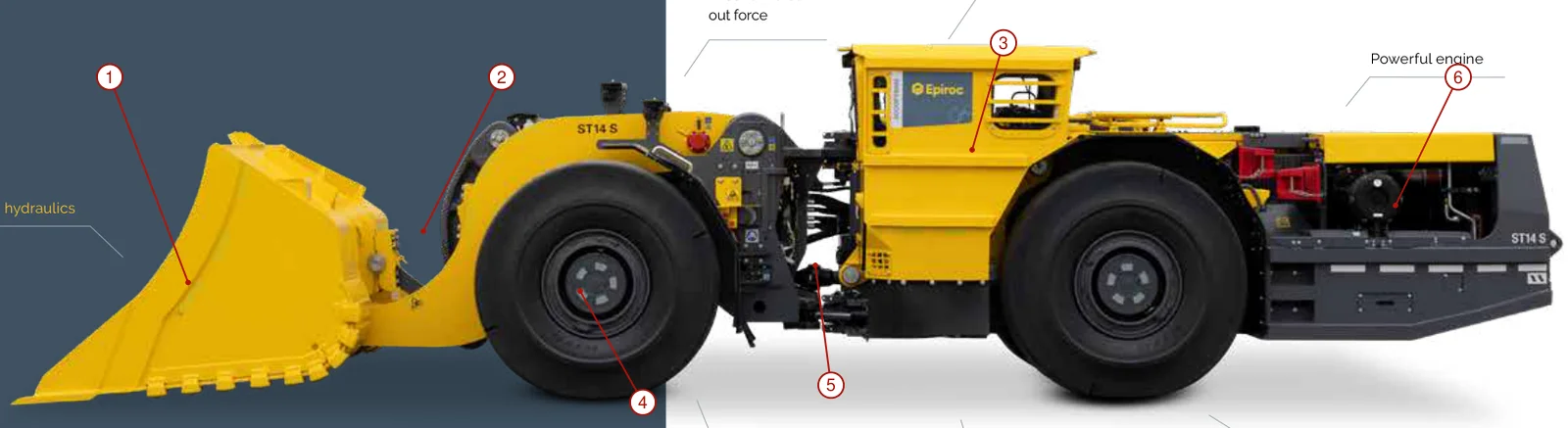

Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación | Aplica a |
|---|---|---|---|
| 1 | Bucket | Extremo frontal de la cargadora | Scooptram ST14 S |
| 2 | Brazo de elevación | Detrás de la cuchara en el bastidor delantero | Scooptram ST14 S |
| 3 | Cab | Sección central del chasis | Scooptram ST14 S |
| 4 | Tyre | Rueda del eje delantero | Scooptram ST14 S |
| 5 | Zona de articulación | Unión de los bastidores delantero y trasero | Scooptram ST14 S |
| 6 | Motor diésel | Compartimento de potencia en el bastidor trasero | Scooptram ST14 S |
Los enlaces de materiales apoyan la evaluación de ingeniería de ANRANST para repuestos, sin establecer un único material OEM para todos los Scooptram. Compare con mineral, impacto, abrasión, diseño de cuchara, fallo, ensayos de piezas usadas y planos.
Dientes de cuchara, adaptadores & sistema de retención
Estas piezas soportan impacto de penetración, compresión y abrasión durante la carga. La imagen muestra solo una pieza similar y no establece intercambiabilidad con Epiroc OEM. Compruebe modelo Scooptram completo, cuchara, GET, posición del diente, nariz del adaptador, pasador de retención y marcas de la pieza usada.
Ver dientes, adaptadores y piezas de corte →
Protectores de labio, alas & esquinas
Protegen zonas de alto impacto en labio, alas y esquinas y forman el borde delantero junto con los dientes. La imagen identifica solo la categoría. Compruebe posición central/lateral, interfaces, taladros, retención, espesor y adaptadores adyacentes.
Ver protectores de borde delantero y piezas de corte →
Revestimientos de fondo, laterales & pared trasera de cuchara
Revisten las zonas de flujo interno, fondo, laterales y pared trasera contra desgaste por deslizamiento, impacto de carga y deformación local. La imagen no establece intercambiabilidad con Epiroc OEM. Compare número de cuchara, posición del segmento, curvatura, espesor, taladros, límites de soldadura y mapa de desgaste.
Filos, cortadores laterales & barras antidesgaste
Los filos y cortadores laterales controlan la penetración; las bandas antidesgaste inferiores y exteriores protegen la carcasa. Compruebe modelo de cuchara, segmentos del filo, anchura, espesor, separación de taladros, avellanados, orientación del filo y construcción soldada o atornillada.
Ver filos, bandas y placas antidesgaste →Piezas de desgaste de pasadores de articulación, pluma & cuchara
Pasadores, casquillos, arandelas de empuje y muñones de articulación, pluma, varillaje y cuchara trabajan con oscilación, impacto y lubricación límite. La imagen de la máquina localiza la zona. Compruebe diámetro, longitud, ranuras de aceite, retención, alojamientos y holgura de cada pivote.
Ver pasadores, casquillos y cojinetes lisos →Protectores de bajos, ejes & bastidor
La caída de roca, los pisos irregulares y los lodos desgastan los protectores reemplazables bajo bastidor, ejes, caja de batería o compartimento de potencia. Compruebe versión diésel o G/SG a batería, posición, taladros, pliegues y acceso de servicio.
Ver protectores y piezas estructurales de desgaste →Las piezas generales de transmisión y apoyo se presentan por separado. Los modelos diésel, ST10 G, ST14 SG y ST18 SG tienen distintos sistemas de potencia y control. Compruebe repuestos por modelo completo, serie, placa del conjunto, posición y plano.
Pluma, varillaje, cilindros, pasadores & casquillos
Los mecanismos de elevación e inclinación incluyen pluma, varillaje Z o equivalente, cilindros de elevación/inclinación, pasadores, casquillos y piezas de empuje. Especifique pivote, referencia del cilindro, diámetro interior del cilindro, diámetro del vástago, carrera, dimensiones de pasadores y alojamientos y lado izquierdo/derecho.
Articulación central, cilindros de dirección & soporte de oscilación
La articulación central y los apoyos de oscilación unen los bastidores para dirigir y seguir el terreno. Incluyen pasadores principales, casquillos, elementos de empuje, cilindros de dirección, muñones y topes. Compruebe pivotes horizontales/verticales, orientación, holguras y lubricación.
Convertidor de par, transmisión, ejes de transmisión & acoplamientos
En los Scooptram diésel, el motor, el convertidor de par, la transmisión y los ejes intermedios o de transmisión llevan el par a los ejes. La imagen identifica solo una categoría de engranajes de servicio pesado. Compruebe modelo completo, serie, versión de potencia, placa de transmisión, estrías de entrada/salida y bridas.
Ver engranajes, piñones, ejes y acoplamientos →
Ejes, diferenciales, conjuntos de rueda & frenos húmedos
Los ejes delantero y trasero incluyen reducción final, diferencial, semiejes, reductores de rueda, cubos, rodamientos, sellos y frenos húmedos. La imagen no representa una pieza Epiroc OEM. Compare placa del eje, relaciones, dientes, estrías, rueda izquierda/derecha y paquete de discos de freno.
Ver ejes y conjuntos de accionamiento pesado →Bombas hidráulicas, válvulas, cilindros, mangueras & Sellos
Los circuitos de trabajo, dirección, freno y auxiliares incluyen bombas, bloques de válvulas, acumuladores, cilindros, mangueras, racores, refrigeración y sellos. Facilite posición del circuito, placas de bombas/válvulas, presión, caudal, conexiones, diámetros de cilindro y vástago y carrera.
Ver juntas hidráulicas y materiales de ingeniería →Potencia diésel o accionamiento eléctrico G/SG a batería & controles
Para modelos diésel, compruebe motor, admisión/escape, refrigeración, combustible y tren de potencia. Para G/SG a batería, compruebe batería, motores, convertidores, refrigeración, conexiones de carga, vigilancia de aislamiento y versión de software. Los repuestos de ambos sistemas se identifican por separado.
No. Compruebe conjuntamente modelo completo, serie, cuchara/GET, potencia diésel o G/SG a batería, placas de ejes y transmisión, referencias de conjuntos, posición y dimensiones principales.
Facilite al menos modelo completo y serie, versión diésel/batería, cuchara o GET, posición, placa del conjunto, planos o muestras, fotos de piezas usadas, dimensiones principales, material actual y detalles del fallo.
Envíe placas de máquina y conjunto, páginas de catálogo, identificación de cuchara o eje, marcas de piezas usadas, fotos, dimensiones y planos. Apoyan la búsqueda en catálogos, los ensayos de muestras o la evaluación de mediciones. No se inventan números ni intercambiabilidad sin evidencia fiable.
Facilite modelo completo y serie, versión diésel o G/SG a batería, cuchara/GET, placas de ejes/transmisión/hidráulica o accionamiento eléctrico, planos o muestras, fotos y dimensiones de piezas usadas, material actual y condiciones del sitio. ANRANST ofrece asesoría técnica, coordinación de proveedores, control de calidad y entrega de piezas terminadas.
