Pasadores, pernos & fijaciones especiales

Pasadores para servicio pesado y fijaciones especiales

Sujeción, posicionamiento, articulación y montaje y desmontaje controlados

Los pasadores, pernos de revestimiento, tuercas de bloqueo y cuñas de sujeción de equipos mineros no son fijaciones comunes. Cumplen funciones de impacto, fatiga, precarga, posicionamiento, sellado o protección sacrificial y deben compararse con el modelo, el diseño de la unión y el método de instalación.

Pasadores de pivoteEjes de martillos, pasadores de pivote de placas de impacto, pasadores de cadena y casquillos adyacentes

Pernos especialesFijaciones para revestimientos giratorios, placas de desgaste, cangilones y rasquetas de transportadores

Bloqueo y posicionamientoTuercas del cabezal triturador, tuercas de bloqueo, arandelas, cuñas y piezas de sujeción

Requisitos de identificaciónFunción, precarga, cargas, ajustes, material, estado superficial, montaje y desmontaje

Los ejes posicionan los martillos y resisten impactos repetidos y desgaste oscilante. Compruebe pasadores, orificios de martillos, separadores y rotor como un sistema.

Alcance del sistema

Dimensiones iguales no implican la misma función de unión

Las uniones atornilladas mantienen la sujeción mediante precarga controlada. Las articulaciones transmiten presión y oscilación mediante el contacto pasador-casquillo. Las tuercas de bloqueo y cuñas posicionan revestimientos o conjuntos. Una mayor resistencia del material no mejora automáticamente la fiabilidad de la unión.

Para relaciones de accionamiento continuo entre pasadores y casquillos de cadena, consulte cadenas y ruedas dentadas; para materiales y lubricación de casquillos, consulte rodamientos y casquillos.

Identificación de la unión Sujeción, cortante, posicionamiento, articulación, fatiga rotativa o protección sacrificial

Interfaces Roscas, longitud de agarre, diámetro de eje, orificios, casquillos, cabeza, superficie de asiento y chavetas

Interfaces de montaje Par de apriete, tensado, alargamiento, lubricación, calentamiento, hidráulica o herramientas específicas

Identificación para suministro OEM, modelo completo, plano o muestra, material y lote

Pasadores de servicio pesado y componentes de articulación

Pasadores, casquillos, orificios de alojamiento y lubricación forman un sistema de contacto

La dureza superficial, la tenacidad del núcleo, los ajustes y la lubricación deben adaptarse a impactos y oscilación.

Ejes de martillos de trituradoras de martillos

Posicionan los martillos bajo impactos repetidos, cortante y desgaste oscilante. Compruebe rotor, orificios de martillos, separadores, diámetro del eje, retención y dirección de montaje y desmontaje.

Pasadores de martillos de desfibradoras de caña de azúcar

Resisten impactos de martillos oscilantes a alta velocidad y contaminación por fibras. Compruebe discos del rotor, martillos, diámetro del pasador, retención axial, desgaste y entorno húmedo y corrosivo.

Pasadores de pivote de la placa de impacto y casquillos

Permiten el giro y la liberación de la placa de impacto. Compruebe presión de contacto, impactos, ángulo de oscilación, lubricación, orificio de alojamiento, posición axial y sistema hidráulico adyacente.

Pernos y conectores específicos del equipo

La precarga, la fricción y la longitud de agarre determinan la estabilidad de la unión

Los pernos de revestimientos giratorios, los pernos estructurales y los espárragos soldados tienen distintos caminos de carga y métodos de instalación.

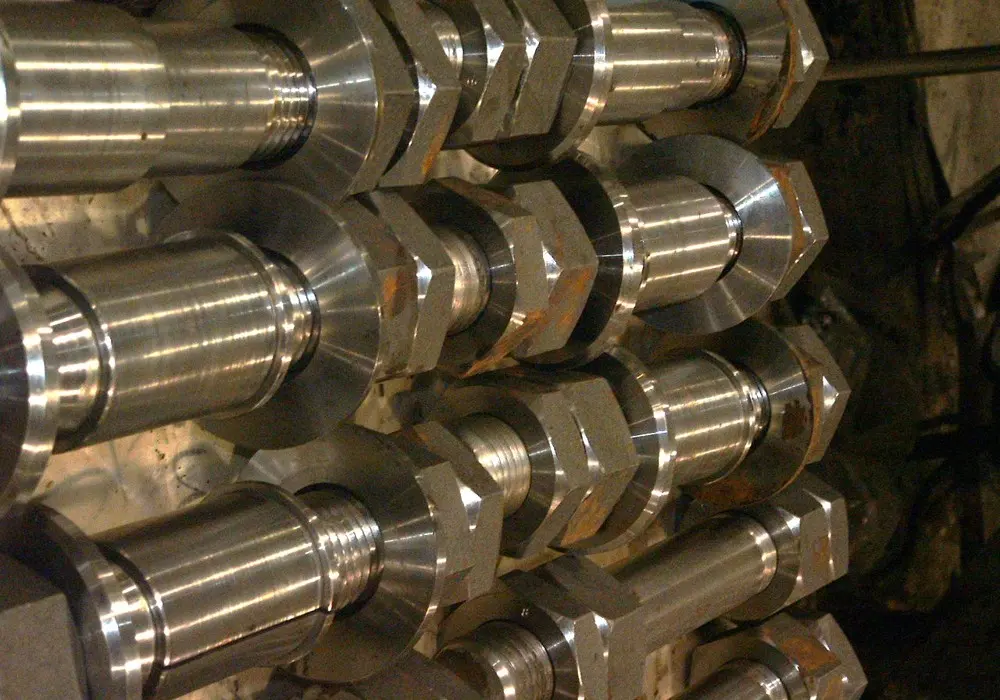

Fijaciones del cuerpo giratorio y revestimientos de grandes molinos

Abarcan bridas de carcasa y tapas, uniones del cuerpo giratorio y fijaciones de revestimientos. Compruebe por separado pernos estructurales estáticos, pernos giratorios sometidos a fatiga, pernos de revestimiento, tuercas, arandelas, separadores, lubricación y precarga. La imagen representa la categoría; compare las formas exactas con el plano instalado.

Pernos de revestimiento de trituradoras de martillos

Sujetan revestimientos de carcasa bajo impactos y vibración. Compruebe forma de cabeza, orificios, longitud de agarre, arandelas o sellos, precarga y bloqueo.

Pernos de revestimiento de trituradoras de impacto

Fijan piezas de desgaste en la carcasa y zonas de impacto. Compruebe cajeados de revestimientos, protección de cabezas, precarga, exposición al desgaste, espacio de desmontaje y kits de repuestos.

Perno de placa de desgaste de la cámara VSI

Sujetan piezas específicas de desgaste del rotor o la cámara. Compruebe forma de cabeza, orificios, equilibrio rotativo, método de bloqueo y detalles del modelo OEM.

Pernos de cangilones de elevadores de cangilones

Fijan cangilones a bandas o cadenas. Compruebe forma de cabeza, orificios del cangilón, sujeción de banda, roscas, vibración, material transportado y bloqueo.

Pernos de rasquetas de transportadores de arrastre

Conectan rasquetas a los accesorios de la cadena. Compruebe especificación de cadena, separación de orificios, elementos avellanados o antirrotación, impactos y abrasión.

Pernos de revestimiento de canaletas y espárragos soldados

Fijan revestimientos reemplazables o placas compuestas de desgaste. Compruebe placa base, procedimiento de soldadura, forma de orificios, protección contra desgaste, acceso posterior y método de sustitución.

Tuercas de bloqueo, arandelas y componentes de sujeción

Mantienen la posición y permiten montaje y desmontaje controlados

Las piezas de bloqueo suelen ser específicas de revestimientos, ejes principales o sistemas de ajuste y deben seleccionarse con el conjunto.

Tuercas del cabezal de trituradoras giratorias

Sujetan el revestimiento del cabezal y mantienen la precarga del conjunto. Compruebe roscas del eje principal, sentido de rosca, caras de contacto, método de bloqueo y herramientas de desmontaje.

Arandelas del apoyo axial de trituradoras giratorias

Se adaptan a interfaces específicas de apoyo axial o bloqueo. Compruebe posición de instalación, escalones, espesor, diámetros interior y exterior, caras cargadas y versión de máquina.

Tuercas de bloqueo de trituradoras de cono

Bloquean el cabezal o el conjunto relacionado con el revestimiento. Compruebe modelo, roscas, sentido de rosca, piezas conjugadas, precarga, método de montaje y desmontaje y protección.

Cuñas de sujeción de placas de trituradoras de mandíbulas

Sujetan las placas a la superficie de apoyo de la mandíbula móvil o fija. Compruebe versión de placa, ángulo de cuña, contacto, pernos, desgaste y espacio de montaje y desmontaje.

Rieles tensores y cuñas de cribas vibratorias

Aplican y mantienen la tensión del medio de cribado. Compruebe caja de criba, tipo de medio, longitud del riel, ángulo de cuña, vibración y requisitos de reapriete periódico.

Materiales, superficies y ajustes

Equilibre resistencia, tenacidad, resistencia a fatiga y facilidad de mantenimiento

Ninguna clase de resistencia ni calidad de aleación se especifica como solución universal para todos los pasadores y pernos.

Pasadores de acero aleado templado y revenido Para pasadores sometidos a fuertes impactos y oscilación, revise tenacidad del núcleo, temple de la sección, radios, dureza superficial, rectitud y compatibilidad del casquillo. Consulte aceros aleados para piezas de accionamiento.

Endurecimiento superficial y capas antidesgaste La cementación, el temple por inducción, la nitruración o los manguitos reemplazables solo se aplican a diseños específicos. Compare profundidad endurecida, rectificado e integridad superficial con los planos.

Pernos especiales de alta resistencia Material, clase de resistencia, tratamiento térmico, laminado o mecanizado de roscas, conformado de cabeza y propiedades del lote deben corresponder al diseño de la unión y al método de precarga.

Conjuntos de pernos de revestimientos giratorios Pernos, tuercas, arandelas, juntas de sellado o accesorios de caucho trabajan juntos. Compruebe equilibrio dinámico, fatiga, holguras de orificios y prevención de fugas de pulpa.

Tuercas de bloqueo y cuñas Seleccione materiales según roscas, contacto y mantenimiento. Una dureza excesiva o un tratamiento superficial inadecuado pueden dañar piezas conjugadas o provocar agarrotamiento.

Protección contra corrosión y tratamiento superficial Los recubrimientos, baños metálicos, lubricantes y compuestos antiagarrotamiento cambian la relación entre fricción y precarga. Compruébelos junto con medios de proceso, temperatura y procedimientos de instalación.

Diagnóstico de fallos

Rastree holguras, fracturas y desgaste de orificios en el sistema de unión

Un perno más resistente o un pasador más duro puede no resolver problemas de precarga, ajuste o fatiga.

Symptoms	Comprobaciones prioritarias	Riesgos asociados
Aflojamiento repetido de pernos	Precarga, fricción, longitud de agarre, asentamiento de caras de contacto, cargas dinámicas, reapriete y método de bloqueo	Deslizamiento de la unión, desgaste de orificios y fractura por fatiga
Fractura de pernos en roscas o radios de transición	Material y tratamiento térmico, raíces de rosca, precarga, cargas desiguales, concentración de tensiones y corrosión	Desprendimiento de componentes, impactos en piezas adyacentes y paradas
Desgaste desigual del pasador	Coaxialidad de orificios del alojamiento, holgura del casquillo, cargas desiguales, ángulo de oscilación, lubricación y retención	Aumento de holgura, impactos y deformación estructural
Desprendimiento superficial o agarrotamiento del pasador	Dureza superficial, capa endurecida, rugosidad, material del casquillo, presión de contacto y lubricación	Agarrotamiento de superficies conjugadas y daños en orificios o alojamientos
Aflojamiento o agarrotamiento de la tuerca de bloqueo	Roscas, sentido de rosca, precarga, lubricación, bloqueo, contaminación y temperatura de montaje y desmontaje	Revestimientos flojos o daños en la rosca del eje principal
Desplazamiento de cuña o abrazadera	Ángulo de cuña, contacto, fijación, desgaste de superficie de apoyo, vibración y orientación de montaje	Revestimientos flojos o desplazados y daños en la superficie de apoyo

Consultas y control de calidad

Información para suministro de pasadores y fijaciones especiales

Priorice planos de conjunto de la unión, procedimientos de instalación y ubicación del fallo en piezas usadas.

Equipo y unión

OEM, modelo completo, número de serie, posición de instalación, número del conjunto, detalles del modelo y función de la unión.

Roscas y sujeción

Roscas, forma de cabeza, longitud de agarre, superficie de asiento, orificios, tuercas y arandelas, precarga y condiciones de lubricación.

Pasadores y casquillos

Diámetro de eje, longitud, escalones, orificios, casquillos, holgura, retención, ángulo de oscilación, presión de contacto y lubricación.

Cargas y entorno

Tracción, cortante, flexión, impactos, fatiga, vibración, temperatura, partículas abrasivas y corrosión.

Materiales y fabricación

Material, tratamiento térmico, endurecimiento superficial, proceso de roscado, gradiente de dureza, ensayos no destructivos y restricciones de reparación.

Instalación y aceptación

Par de apriete, tensado o alargamiento, herramientas, calibración, reapriete, dimensiones, propiedades, lotes y trazabilidad.

Referencias técnicas: Metso distingue pernos estáticos, pernos giratorios sometidos a fatiga y pernos de revestimiento para grandes molinos, considerando tuercas, arandelas, separadores, lubricación, herramientas de apriete y medición del alargamiento como un sistema. Nord-Lock explica que una precarga insuficiente puede causar aflojamiento, fatiga y deslizamiento, mientras que una excesiva puede dañar pernos o componentes unidos.Fijaciones especializadas Metso · Precarga de pernos Nord-Lock

Equipos y piezas relacionados

Equipos, modelos OEM, fijaciones y materiales relacionados

Las páginas de equipos explican la función de la unión; las de OEM identifican modelos y planos; las de productos abarcan materiales, precarga, ajustes e información de fallos.

Molinos de bolas y SAG Bridas de carcasa, cuerpos giratorios, pernos de revestimiento y juegos completos de fijaciones para precarga. Trituradoras giratorias y de cono Tuercas del cabezal, tuercas de bloqueo, arandelas y sujeción de revestimientos. Trituradoras de impacto y de martillos Ejes de martillos, pasadores de pivote, pernos de revestimiento y abrazaderas. Rodamientos y casquillos Sistemas de contacto de pasadores, orificios de alojamiento, lubricación y sellado. Marcas & modelos OEM Envíenos un plano o una muestra e indíquenos el modelo del equipo y el nombre de la pieza para identificar fijaciones específicas.
