Camiones subterráneos Epiroc Minetruck: modelos, piezas de desgaste de la caja y repuestos principales

Empiece por la gama de modelos de 22–66 t y después identifique revestimientos de la caja, piezas de articulación y elevación, transmisión, ejes, hidráulica, piezas del accionamiento eléctrico, materiales y requisitos de consulta.

Imagen oficial del Epiroc Minetruck MT65 S que muestra la caja basculante, el chasis, la articulación, los ejes, el compartimento de potencia y las protecciones exteriores.

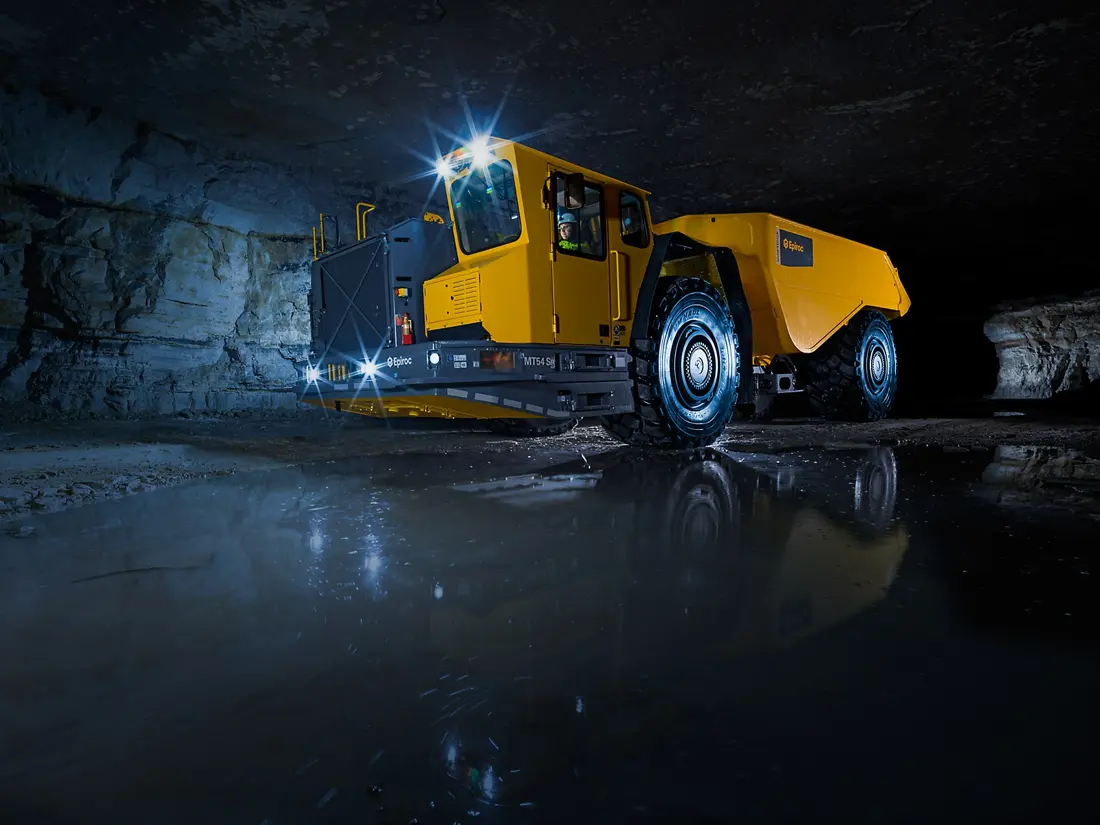

Imagen oficial del Epiroc Minetruck MT54 S que muestra la caja, el sistema de elevación, la articulación, los ejes y el compartimento de potencia de un camión diésel grande.

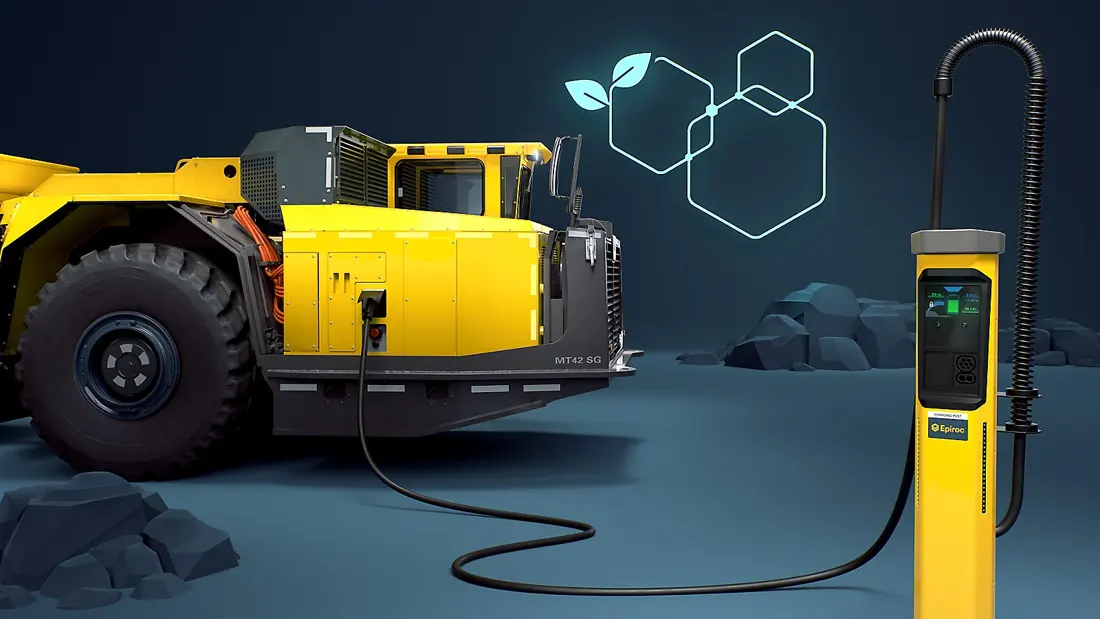

Imagen oficial del Epiroc Minetruck MT42 SG que identifica la configuración eléctrica a batería; baterías, motores, cargadores y sistemas de alta tensión requieren una comparación específica por modelo.

Detalles del equipo OEM

Compare el modelo Minetruck, el número de serie, la caja y el tren de potencia antes de seleccionar piezas

La gama actual Minetruck cubre el transporte subterráneo de 22 a 66 t e incluye configuraciones diésel convencionales, de perfil bajo, eléctricas a batería, asistidas por línea aérea y diésel-eléctricas. Con la misma carga útil nominal, la caja, elevación, articulación, ejes, transmisión, hidráulica y controles pueden variar según el modelo completo, número de serie, densidad del mineral, versión regional y opciones instaladas. Esta página presenta modelos, dimensiones, materiales y datos de identificación para piezas de desgaste y repuestos principales.

11Acceso a modelos estándar actuales

22–66 tRango actual de carga nominal según el fabricante

4Diésel, paquetes de baterías y canalizaciones de cables

12Piezas de desgaste y categorías de piezas de repuesto clave

Modelos estándar y dimensiones clave

Modelos Minetruck, cargas útiles nominales y dimensiones principales

La tabla sigue el catálogo de camiones subterráneos Epiroc e incluye datos para identificar vehículos y repuestos. La capacidad de la caja varía con la densidad del mineral y la configuración. Compare el modelo completo, número de serie y número de caja antes de solicitar una cotización.

Serie / modelo	Carga útil nominal	Tren de potencia / aplicación	Dimensiones principales / comparación de configuración
Minetruck MT22	22 t	Diésel; transporte subterráneo de pequeña y mediana escala	Peso en vacío aproximado: 23.3 t; antes denominado MT2200
Minetruck MT33	33 t	Diésel; transporte subterráneo de mediana escala	Compare el modelo completo, el número de serie y la configuración de la caja
Minetruck MT431B	28.1 t	Diésel; transporte subterráneo de mediana y gran escala	La configuración de la caja depende de la densidad del mineral y la sección de la galería
Minetruck MT436B	32.6 t	Diésel; transporte subterráneo de mediana y gran escala	Compare la caja, el tren de potencia y los ejes según el número de serie
Minetruck MT436LP	32.6 t	Diésel de perfil bajo	Para aplicaciones de perfil bajo con alturas de techo de hasta aproximadamente 2.3 m
Minetruck MT42 S	42 t	Diésel; serie Smart	Caja estándar de aproximadamente 19.0 m³; compare la configuración con la densidad del material
Minetruck MT54 S	54 t	Diésel; transporte subterráneo de gran escala	Compare la caja, el tren de potencia y las opciones instaladas según el número de serie
Minetruck MT65 S	65 t	Diésel; transporte subterráneo de gran escala	Peso en vacío aproximado: 46.3 t; capacidad de la caja: 27–40.4 m³, según la densidad del material
Minetruck MT66 S eDrive	66 t	Diésel-eléctrico; serie Smart	Caja: 40 m³; peso en vacío: 43 t; anchura: 3,500 mm; longitud: 11,447 mm
Minetruck MT42 SG	42 t	Eléctrico a batería; Smart and Green	Caja estándar: 19.0 m³; peso en vacío con batería: 37.7 t; energía útil de la batería: 465 kWh
Minetruck MT42 SG Trolley	42 t	Eléctrico a batería con alimentación por línea aérea	Funcionamiento con línea aérea y carga dinámica en rampas; compare la caja y el equipo instalado para el proyecto

El catálogo Epiroc incluye MT431B, MT436B y MT436LP junto con MT42 S, MT54 S, MT65 S, MT66 S eDrive, MT42 SG y MT42 SG Trolley. La carga útil por sí sola no determina la intercambiabilidad entre versiones regionales o equipos antiguos.

Epiroc

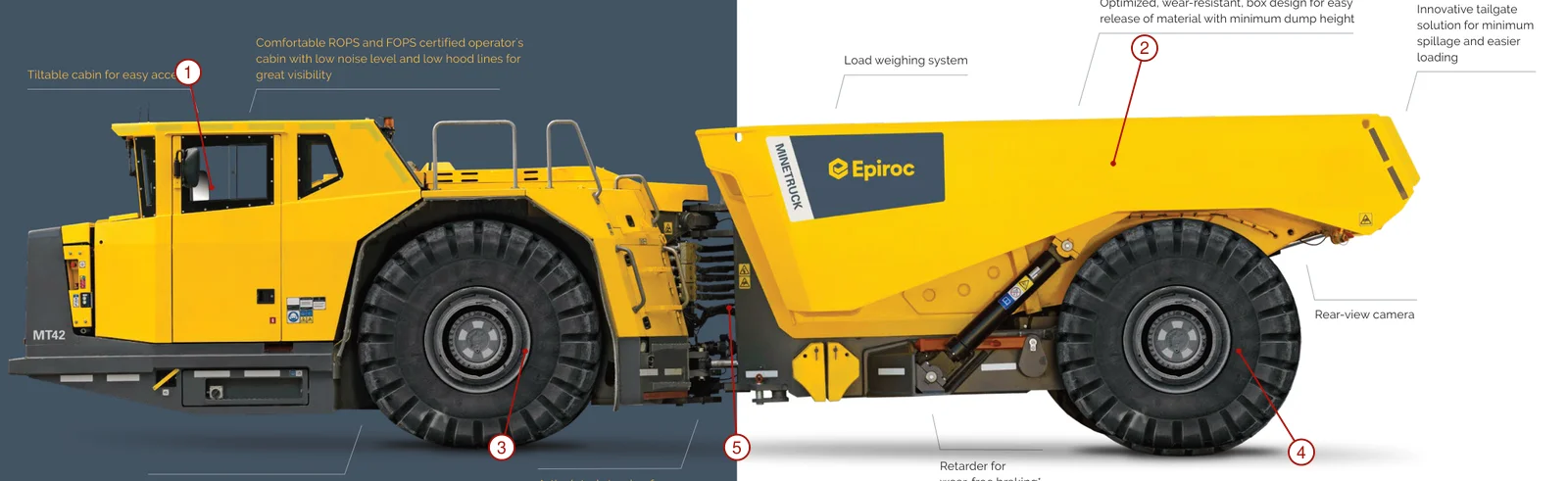

Esquema de ubicación de componentes

Los números del esquema se corresponden con las filas siguientes.

N.º	Componente	Ubicación	Aplica a
1	Cab	Parte frontal del camión	Minetruck MT42
2	Caja basculante	Sobre el chasis trasero	Minetruck MT42
3	Neumático delantero	Eje delantero	Minetruck MT42
4	Neumático trasero	Eje trasero	Minetruck MT42
5	Zona central de articulación	Entre los chasis delantero y trasero	Minetruck MT42

Piezas de desgaste

Revestimientos de la caja, bordes de descarga, protecciones inferiores y piezas de desgaste de pivotes

Los enlaces de materiales ayudan a la selección técnica de piezas de recambio ANRANST. No implican que todos los Minetruck utilicen el mismo material OEM. Compare densidad del mineral, granulometría, altura de caída de carga, ciclo de transporte, modo de fallo, inspección de la pieza desgastada y requisitos del plano.

Revestimientos del piso de la caja basculante y de las principales zonas de impacto

Revestimientos del piso de la caja & principales zonas de impacto

El piso soporta impactos de carga, presión del mineral y desgaste por deslizamiento durante la descarga. La ilustración identifica una categoría general, no una pieza OEM Epiroc intercambiable. Compare el modelo Minetruck, número de caja, densidad del material, posición de paneles, espesor, orificios y límites de soldadura.

chapa antidesgaste templada y revenida Aleaciones especiales y materiales compuestos resistentes al desgaste

Acceder a la página conjunta de revestimientos, collage board y placas resistentes al desgaste -

Revestimientos laterales, frontales y de esquinas de la caja

Revestimientos laterales, frontales & de esquinas de la caja

Los laterales, placas frontales y esquinas soportan presión lateral del mineral, abrasión por deslizamiento e impactos locales. El desgaste varía según la carga y la granulometría. Compare posición izquierda/derecha, curvatura, juntas, refuerzos, fijación y patrón de desgaste de la pieza antigua.

chapa antidesgaste templada y revenida Aleaciones especiales resistentes al desgaste

Acceder a la página de revestimientos de la caja y placas estructurales resistentes al desgaste

Piezas de desgaste del portón trasero, protección contra derrames y bordes de descarga

Piezas de desgaste del portón trasero, protección contra derrames & bordes de descarga

Algunas configuraciones utilizan portón trasero o protección contra derrames. Los bordes de descarga, pivotes y superficies de contacto soportan impactos, material atrapado y cargas repetidas de apertura. Compare la opción de caja, pivotes, cilindros o mecanismos, bordes de corte y superficies de contacto de sellado.

chapa antidesgaste templada y revenida Pasadores Reflection Points: acero aleado Supplies and Containers Casquillos: aleaciones de cobre para apoyos deslizantes

Acceder a la página conjunta de bordes de descarga, estructura de apoyo y placas resistentes al desgaste -

Protecciones inferiores, protectores de bajos y placas contra impactos

Protecciones inferiores, protectores de bajos & placas contra impactos

El contacto con la vía, las rocas caídas y los lodos de mina desgastan las protecciones sustituibles bajo el chasis, compartimento de potencia, ejes, tanques o accionamiento eléctrico. Compare modelo, versión del tren de potencia, posición de montaje, dobleces, orificios y acceso de mantenimiento.

chapa antidesgaste templada y revenida

Acceder a las páginas conjuntas de protecciones PCBs y piezas estructurales de desgaste

Guardabarros, protecciones de ruedas y protección exterior

Guardabarros, protecciones de ruedas & protección exterior

Las protecciones exteriores soportan material proyectado por los neumáticos, lodos, daños por contacto y fatiga por vibración. Las ilustraciones solo identifican la categoría. Compare posición del eje, orientación izquierda/derecha, tamaño de neumático, soportes, dobleces, orificios y holguras de movimiento.

Chapa de acero de alta resistencia y resistente al desgaste

Acceder a la página de hygrom y chapas de la caja -

Pares de desgaste de articulación, suspensión y pivotes de la caja basculante

Pares de desgaste de articulación, suspensión & pivotes de la caja basculante

Los pasadores, casquillos y piezas de empuje de la articulación, suspensión del eje delantero, dirección y pivotes de elevación de la caja soportan impactos, oscilación y lubricación límite. Identifique el pivote exacto y aporte diámetro y longitud del eje, ranuras de lubricación, retención, diámetro del alojamiento y holguras.

Pasadores: acero aleado Supplies and Containers Casquillos: aleaciones de cobre para cojinetes de deslizamiento

Acceder a las páginas conjuntas de pasadores, casquillos y cojinetes de deslizamiento -

Repuestos

Repuestos de elevación, articulación, transmisión, ejes, hidráulica y accionamiento eléctrico

Las piezas de transmisión, soporte e hidráulica se indican por separado. Los camiones diésel, MT42 SG, MT42 SG Trolley y MT66 S eDrive tienen sistemas de potencia y control diferentes. Identifique los repuestos por modelo completo, número de serie, placa del conjunto, posición de instalación y plano.

Cilindros de elevación, pivotes de la caja basculante y mecanismos

Cilindros de elevación, pivotes de la caja basculante & mecanismos

El sistema de elevación incluye cilindros, pasadores, pivotes principales de la caja, casquillos, piezas de empuje, mecanismos y conexiones hidráulicas. Aporte configuración de la caja, identificación del cilindro, diámetro interior y del vástago, carrera, conexiones de extremo, posiciones de pivotes y orientación del conjunto.

Vástagos Tank poles, pasadores: acero aleado Supplies and Containers Casquillos y materiales de deslizamiento Materiales de sellado y guiado hidráulico

Acceder a las páginas de pasadores, conexiones y piezas / conjuntos Working Tank -

Articulación central, cilindros de dirección y suspensión del eje delantero

Articulación central, cilindros de dirección & suspensión del eje delantero

Los bastidores delantero y trasero giran mediante la articulación central; algunos modelos también tienen suspensión del eje delantero. Compare pasadores principales, casquillos, piezas de empuje, cilindros de dirección y suspensión, acumuladores y topes con el pivote específico, orientación, holguras y requisitos de presión.

Pasadores Reflection: acero aleado Supplies and Containers Casquillos Reflection y materiales de cojinetes de deslizamiento Sellado hidráulico de suspensión y dirección

Acceder a las páginas conjuntas de rodamientos, casquillos y soportes -

Motor diésel, convertidor de par, transmisión y ejes de accionamiento

Motor diésel, convertidor de par, transmisión & ejes de accionamiento

En los camiones diésel, el motor, convertidor de par, transmisión, ejes y acoplamientos transmiten el par a los ejes motrices. La imagen ilustra la categoría general, no la intercambiabilidad con Epiroc. Compare modelo del vehículo, número de serie, placas del motor y transmisión, estrías y bridas.

Engranajes, ejes Clock y aceros aleados para piezas de accionamiento

Acceder a las páginas conjuntas de engranajes, piñones, ejes y conectores -

Ejes, diferenciales, extremos de rueda y frenos húmedos

Ejes, diferenciales, conjuntos de rueda & frenos húmedos

Los ejes incluyen reducciones finales, diferenciales, semiejes, reductores de rueda, cubos, rodamientos, sellos y frenos húmedos. La imagen no identifica una pieza OEM Epiroc. Compare placa del eje, relación, número de dientes, estrías, posición izquierda/derecha de la rueda y especificación del paquete de frenos.

Ejes, engranajes y acero aleado para semiejes Materiales de sellado de extremos de rueda y frenos

Acceder a las páginas de ejes motrices, ejes y piezas / conjuntos de transmisión de potencia para servicio pesado -

Bombas hidráulicas, válvulas, mangueras, refrigeración y sellos

Bombas hidráulicas, válvulas, mangueras, refrigeración & sellos

Los circuitos de elevación, dirección, frenado, suspensión y auxiliares utilizan bombas, conjuntos de válvulas, acumuladores, mangueras, racores, refrigeradores y sellos. Aporte ubicación del circuito, placas de bombas y válvulas, presión, caudal, conexiones y especificaciones de mangueras.

Sellos hidráulicos y plásticos de ingeniería Acero aleado para correderas de válvula, ejes y conectores

Acceder a las páginas conjuntas de sellos hidráulicos y materiales de ingeniería

Batería, alimentación por línea aérea, accionamiento diésel-eléctrico y controles

Batería, alimentación por línea aérea, accionamiento diésel-eléctrico & controles

MT42 SG, MT42 SG Trolley y MT66 S eDrive tienen sistemas de potencia diferentes: batería y motor de tracción; pantógrafo e interfaz de línea aérea; o generador, bus de corriente continua y motores de rueda. Compare modelo específico, número de serie, tensión nominal, controles y versión de software.

Acero aleado para ejes de transmisión mecánica y motores Materiales de ingeniería para refrigeración, sellado y aislamiento

Acceder a las páginas conjuntas de piezas / conjuntos de potencia y servicio pesado

Preguntas frecuentes

¿Son intercambiables los revestimientos y piezas de transmisión Minetruck con la misma carga útil?

No. Compare modelo completo, número de serie, número de caja, densidad del mineral, versión del tren de potencia, placas del eje y transmisión, número de conjunto, posición de instalación y dimensiones principales.

¿Qué información se necesita para consultar sobre repuestos Minetruck?

Aporte modelo completo y número de serie, versión del tren de potencia, número de caja y posición del panel, placa del eje o transmisión, planos o muestras, fotografías de la pieza desgastada, dimensiones principales, material actual y detalles del fallo.

¿Se puede identificar una pieza sin un número OEM Epiroc?

Envíe placas del equipo y conjuntos, páginas de catálogo, identificación de caja o eje, marcas de la pieza desgastada, fotografías, dimensiones y planos. Esto permite evaluar la comparación con el catálogo, inspección de muestras o medición. No deben inventarse números de pieza ni intercambiabilidad.
