Comience por el modelo Simba y el diámetro de perforación; identifique después sarta con martillo en cabeza o ITH, viga de avance, manejo de barras, posicionador, piezas hidráulicas y de chasis, materiales y datos para consulta.
Simba es una familia de perforadoras de producción subterráneas con martillo en cabeza, ITH y accionamiento por agua para distintos diámetros. No utiliza un único juego de piezas intercambiables. Perforadoras, avances, manejo de barras, posicionadores, controles y portadores difieren entre series S, M, E y SM y afectan las interfaces. La página trata modelos, dimensiones, estructuras, materiales e identificación de piezas de desgaste y repuestos principales.
Los modelos y parámetros proceden del catálogo actual Epiroc, páginas de modelos y especificaciones oficiales. S, SG, ITH, desplazamiento por batería, avance y manejo de barras pueden cambiar las interfaces incluso dentro del mismo modelo base.
| Serie/modelo estándar | Rango publicado de diámetros de perforación | Método de perforación y configuración principal | Dimensiones principales / capacidad |
|---|---|---|---|

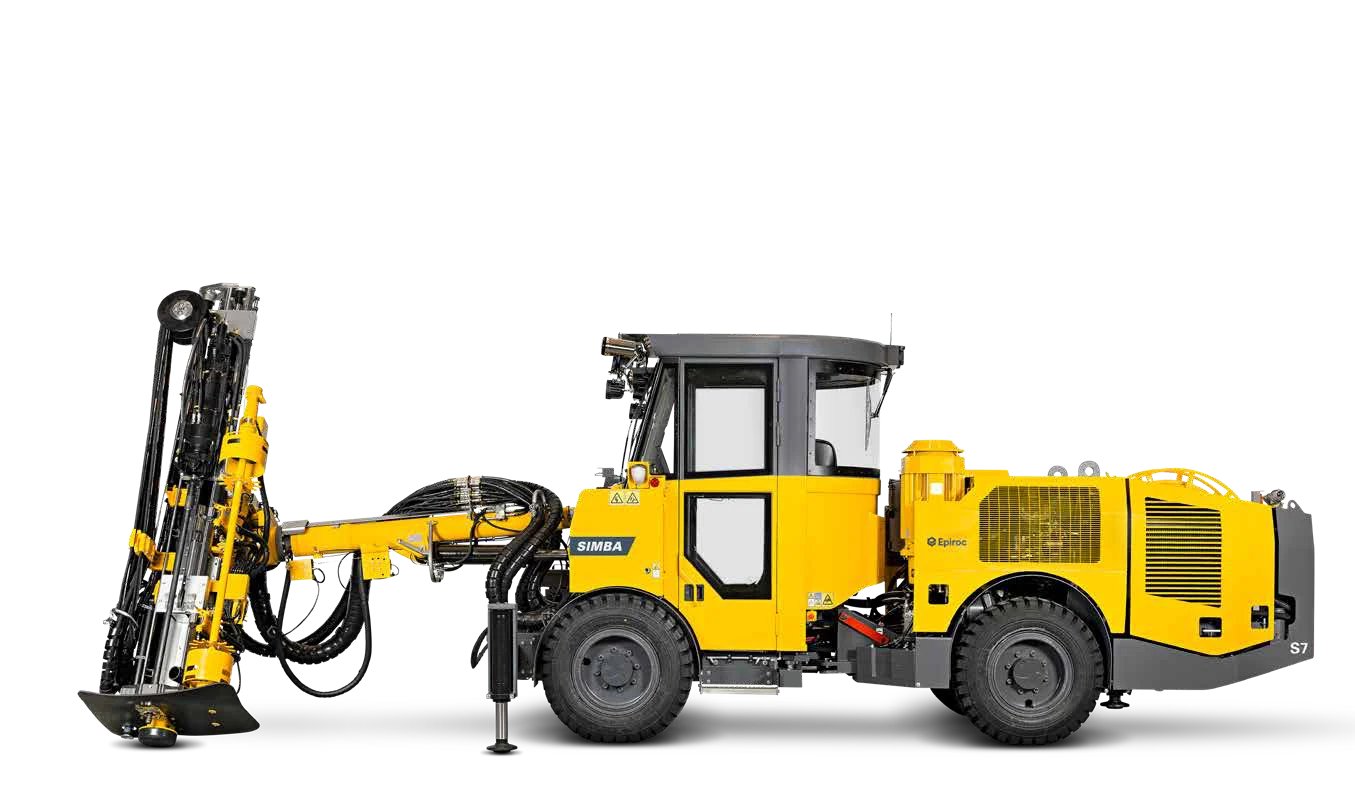

| Simba S7 | 51–89 mm | BUT 32PD; COP 1838+ / COP 1838MUX+ | Anchura 2,100 mm; longitud 9,300 / 9,600 / 9,900 mm; profundidad mecanizada hasta 20 m |

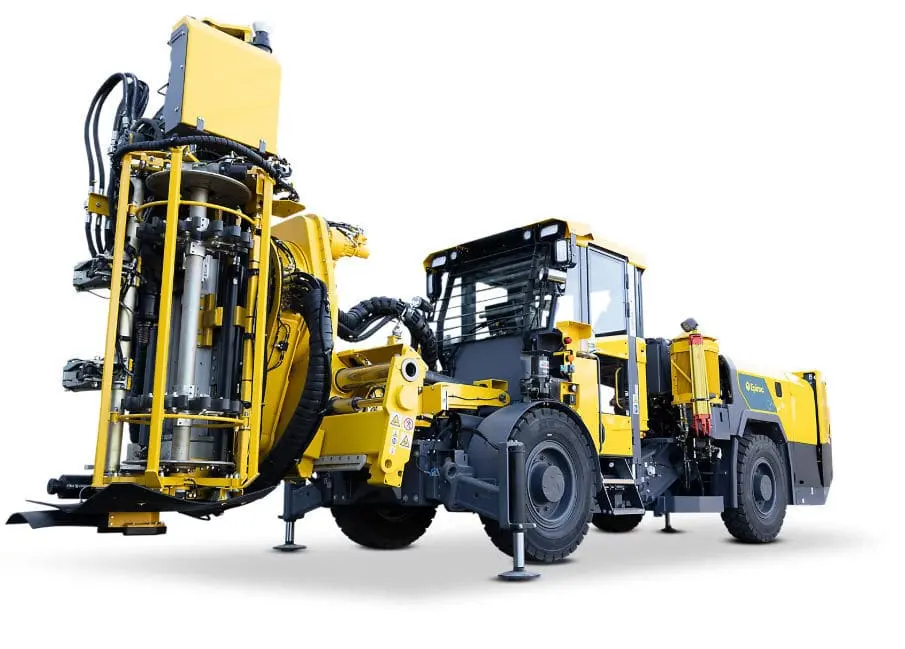

| Simba M40 S / S ITH / SG / SG ITH | 48–178 mm | Martillo en cabeza o ITH; COP 1838+ / 2550UX; COP 44 / 54 / 64 | Anchura 2,370 mm; longitud en traslado aprox. 10,580–11,340 mm según variante |
| Simba M6 / M6 ITH / versión de desplazamiento por batería | 48–178 mm según la configuración de herramientas | Martillo en cabeza, perforación con tubos o configuración ITH | Anchura 2,350 mm; longitud 10,500 / 11,000 mm; masa típica aprox. 29,000 kg |
| Simba E6-W / E6-WL | 89–254 mm según la configuración de la perforadora | Perforación accionada por agua; RHS 35; 35+1 tubos de perforación | Diámetro del tubo 102 mm; profundidad mecanizada hasta 63 m; anchura 2,600 mm; longitud 12,100 / 12,700 mm |
| Simba 1254 | Compare con la configuración de perforadora, barra y broca | Martillo hidráulico en cabeza; perforación en abanico y paralela | Para secciones pequeñas y medianas; desplazamiento lateral aprox. 3 m; compare dimensiones con la documentación de la máquina instalada. |
| Simba 1354 | 64–178 mm según la configuración de martillo en cabeza / ITH | COP 1838+ / 2550UX+; COP 44 / 54 / 64 | Anchura 2,350 mm; longitud 8,209 / 8,486 / 8,763 mm; admite perforación en anillo de 360° |
| Simba E70 S / S ITH / SG / SG ITH | 48–178 mm | Martillo en cabeza o ITH; COPROD CR76 opcional; RHS 27 | Anchura 2,536 mm; longitud 12,700 / 13,200 / 13,700 mm; profundidad mecanizada hasta 51 m |
| Simba E60 S / S ITH / SG / SG ITH | 48–178 mm | Martillo en cabeza o ITH; COPROD CR76 opcional | Anchura 2,552 mm; longitud aprox. 11,129–11,379 mm; profundidad mecanizada hasta 51 m |
| Simba SM60 S | 48–115 mm | BMH 214/234, 215/235, 216/236; COP 1838 / 2550UX | Anchura 2,040 mm; longitud 10,089 mm; perforadora subterránea de producción compacta |

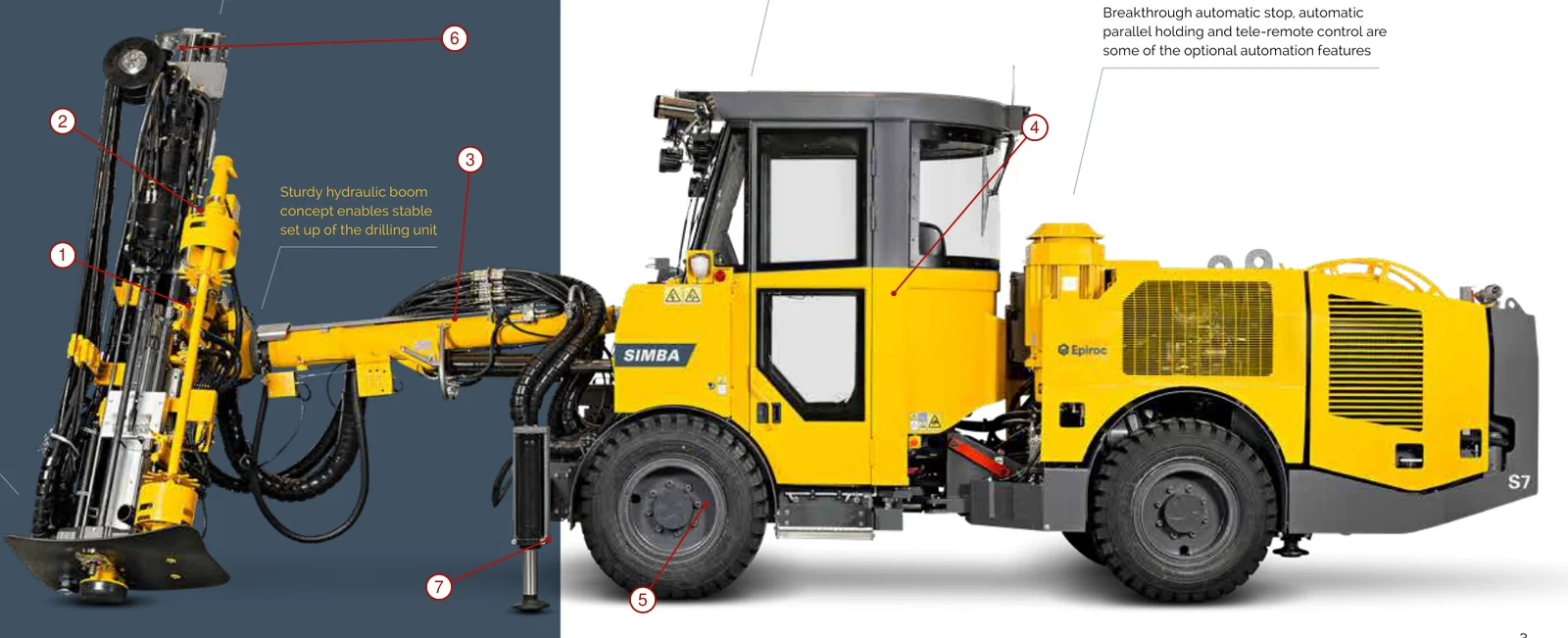

Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación | Aplica a |
|---|---|---|---|
| 1 | Viga de avance | Conjunto de perforación vertical a la izquierda | Simba S7 |
| 2 | Perforadora de roca | Unidad de perforación en la viga de avance | Simba S7 |
| 3 | Pluma de perforación | Entre el mecanismo de avance y el vehículo portador | Simba S7 |
| 4 | Cab | Sección central delantera del vehículo portador | Simba S7 |
| 5 | Tyre | Debajo del eje delantero | Simba S7 |
| 6 | Puntal superior de la unidad de perforación | En la parte superior de la viga de avance | Simba S7 |
| 7 | Estabilizador delantero | Delante y debajo de la cabina | Simba S7 |
Los enlaces apoyan la selección técnica de piezas ANRANST y no implican que todos los modelos Simba utilicen el mismo grado OEM. Compare pieza original, planos, roca, método, falla e inspección.

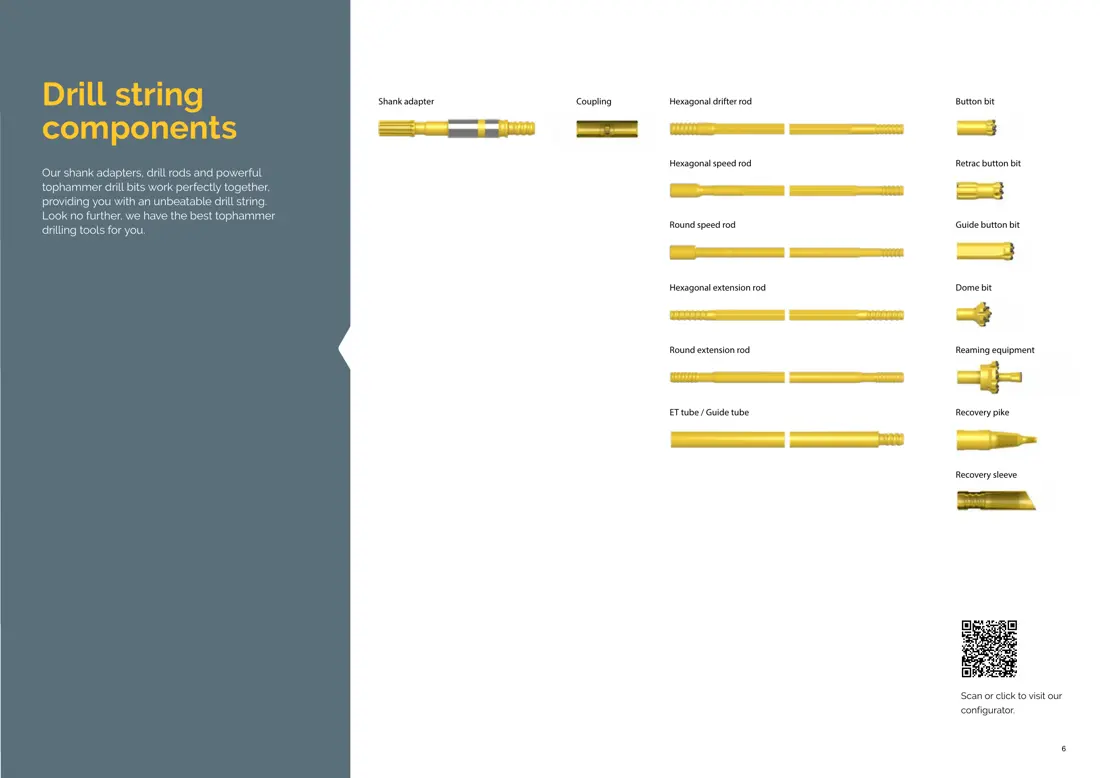

Brocas de botones para barrenos largos & insertos de carburo

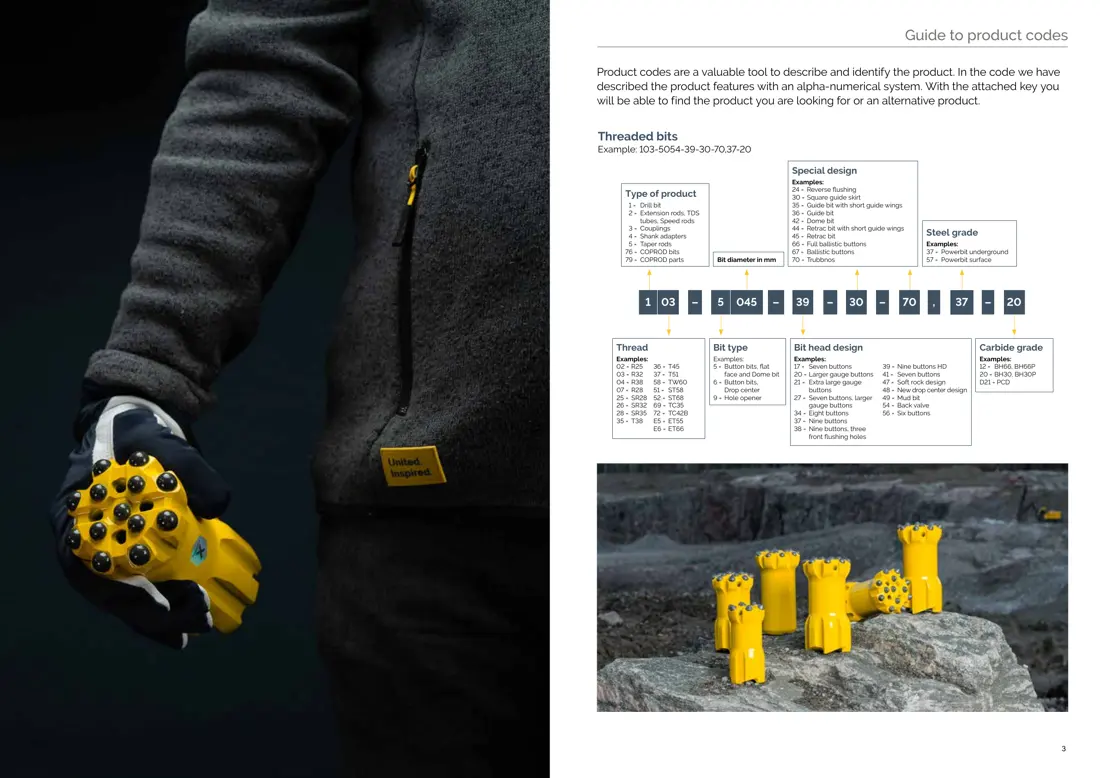

Las brocas soportan impacto, rotación, abrasión y fluidos de barrido. Para consultar, compare modelo Simba completo, método, diámetro, rosca, perfil de cabeza, botones, barrido y roca.
Adaptadores de culata, acoplamientos, barras, tubos & guías
La sarta transmite impacto y par al fondo y controla la rectitud de barrenos profundos. Revise conjuntamente perforadora COP o martillo ITH, RHS, roscas, diámetros y longitudes de barras/tubos, conductos de barrido y extremos.
Ver sarta de perforación y componentes de servicio pesado →Mordazas de manejo de barras, pinzas & piezas de desgaste de contacto
Mordazas RHS, guías, bloques de contacto y topes sujetan repetidamente barras bajo impacto, carga desigual y polvo. Las imágenes localizan el sistema; identifique piezas mediante modelo RHS, lado, separación de agujeros y dimensiones usadas.
Correderas de avance, guías, tiras de desgaste & apoyos
Las correderas, raíles, tiras de desgaste y bloques de empuje y apoyo del avance BMH guían el movimiento axial de perforadora y sarta. Compare modelo, longitud, agujeros de montaje, sección, holgura y superficies de referencia de desgaste.
Pasadores, casquillos y apoyos de rotación & oscilación de posicionador
Los mecanismos de rotación, oscilación, extensión e inclinación del posicionador usan pasadores, casquillos, muñones y apoyos para mantener la precisión en abanico. Las imágenes solo localizan zonas. Compare modelo completo, posición, diámetros de eje y alojamiento, longitud y lubricación.
Stinger, mesa de desenroscado, apoyo inferior & protectores
Stingers, mesas de desenroscado, apoyos inferiores, bloques guía y protectores soportan impacto, sujeción, caída de roca y abrasión durante posicionamiento, manejo de barras y perforación. Compare posición, especificación de barra, separación de orificios, forma general y superficies de desgaste.
Identifique repuestos por conjunto y función. Perforadora o martillo ITH, avance BMH, RHS, posicionador, controles y portador determinan conjuntamente las interfaces. Cada pieza debe corresponder al modelo completo, número de conjunto, posición y plano.
Perforadora COP o conjunto de rotación/percusión ITH
Simba incluye martillo en cabeza, ITH y accionamiento por agua. Perforadoras, mecanismos de rotación/percusión, adaptadores, rodamientos, sellos e interfaces de barrido varían por método y conjunto. Proporcione placa o número de conjunto.
Manipulador RHS, carrusel & componentes de pinza
Carruseles RHS, brazos, cilindros de tres direcciones, abrazaderas, pasadores, sensores y apoyos añaden y retiran barras conjuntamente. RHS 27, 35 y otras configuraciones no son intercambiables por apariencia. Compare capacidad, barras, lado y número de conjunto.
Avance BMH, cadena/cable, poleas & cilindros
El avance puede incluir motores hidráulicos, cadenas o cables, ruedas dentadas o poleas, tensores, cilindros y apoyos de extremos. Modelo BMH, longitud de avance, relación de reeving y herramientas determinan conjuntamente las interfaces.
Ver cadenas, ruedas dentadas y conjuntos de avance →Posicionador, rotador, brazo pendular & cilindros
Posicionadores y rotadores determinan ángulo y cobertura del abanico. Incluyen accionamientos, brazos pendulares, cilindros, pasadores, casquillos, sensores y topes. Indique orientación, número de conjunto, recorrido y dimensiones de conexión.
Bombas hidráulicas, válvulas, cilindros, mangueras & Sellos
La hidráulica acciona posicionamiento, avance, manejo de barras, estabilizadores, dirección y movimientos auxiliares. Compare bombas, válvulas, cilindros, acumuladores, mangueras, conexiones y sellos con placas, circuitos, presión, caudal, interfaces, diámetros y carrera.
Portador, frenos, aire/agua & sistemas eléctricos
Ejes, frenos, cubos, árboles, refrigeración, barrido por aire/agua, carretes, sensores y controles apoyan la perforación subterránea de barrenos largos. Las interfaces difieren entre S, SG, traslación por batería y accionamiento por agua.
No. Compare conjuntamente martillo en cabeza, ITH o accionamiento por agua, perforadora/martillo, RHS, avance, roscas, diámetros y longitudes de barras/tubos, broca y barrido.
Proporcione modelo completo, serie, perforadora o martillo ITH, modelos de avance y RHS, posición, número de conjunto, plano o muestra, fotos, dimensiones críticas, material o dureza y falla observada.
Envíe placas de equipo y perforadora/martillo ITH, páginas de catálogo, posición, marcas, fotos, dimensiones y planos. Permiten evaluar búsqueda en catálogos, inspección de muestra o medición inversa. No se inventan números ni intercambiabilidad sin evidencia fiable.
Proporcione modelo completo y serie, martillo en cabeza/ITH/agua, perforadora o martillo, modelos de avance y RHS, rosca/diámetro/longitud de sarta, número de conjunto, plano o muestra, fotos, dimensiones, material y roca. ANRANST ofrece asesoría técnica, coordinación de proveedores, control de calidad y entrega de piezas terminadas.
