Incluye excavadoras hidráulicas mineras PC2000 a PC9000. Identifique las piezas por configuración de pala frontal o retroexcavadora, paquete de desgaste de cuchara, equipo de trabajo y sistemas de giro, traslación e hidráulicos.
Las máquinas PC utilizan bombas, válvulas y cilindros hidráulicos, motores de giro y motores de traslación, con equipo de pala frontal o retroexcavadora y opciones de accionamiento diésel o eléctrico. Esto difiere fundamentalmente de las palas eléctricas de cables P&H con cables de elevación, cremalleras de empuje y accionamientos eléctricos. La identificación de piezas requiere el modelo completo, el número de serie, la configuración y la ubicación del conjunto.
Los modelos y especificaciones de la tabla proceden de páginas oficiales actuales de modelos Komatsu y permiten identificar instalaciones y seleccionar inicialmente repuestos.
| Modelo estándar | Peso operativo publicado | Capacidad de cuchara | Potencia nominal |
|---|---|---|---|

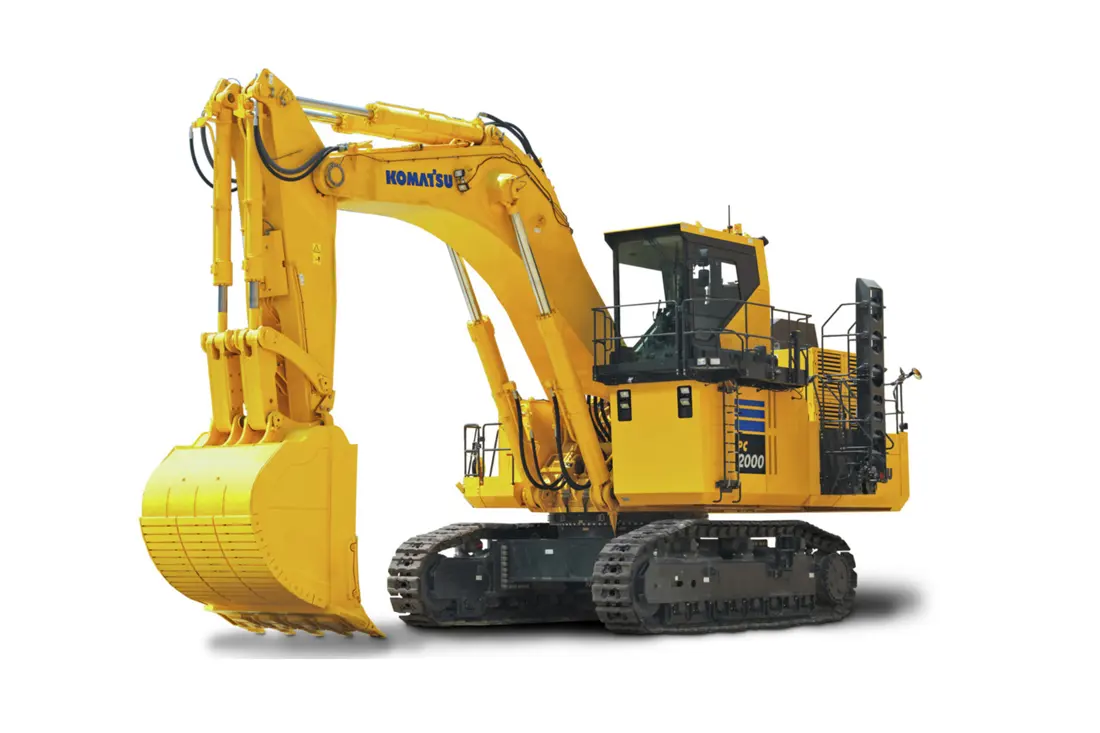

| PC2000-11 | 201.9–207.3 t | 12.0–13.7 m³ | 780 kW |
| PC3000-11 | 250–261 t | 15–16 m³ | 940 kW |
| PC4000-11 | 393–409 t | 22 m³ | 1,400 kW |

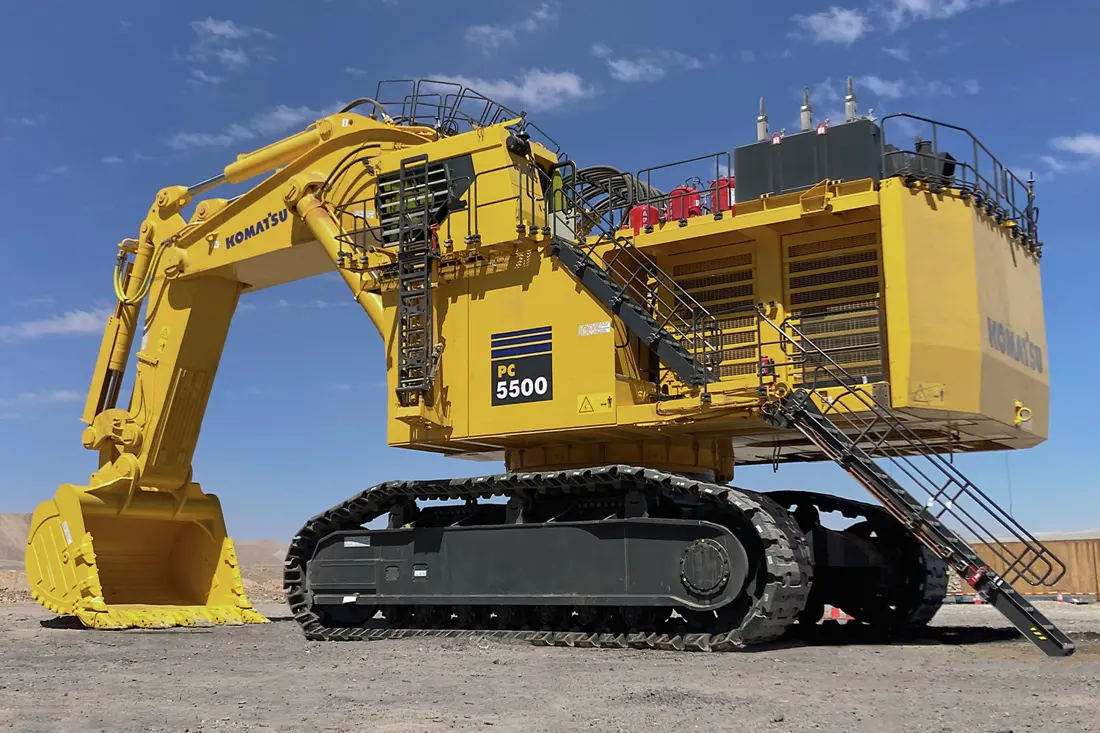

| PC5500-11 | 533–552 t | 29 m³ | 2 × 940 kW |
| PC7000-11 | 678–699 t | 38 m³ | 2 × 1,250 kW |
| PC8000-11 | 752–773 t | 42 m³ | 2 × 1,500 kW |
| PC9000-12 | 884–896 t | 46–49 m³ | 2 × 1,678 kW |

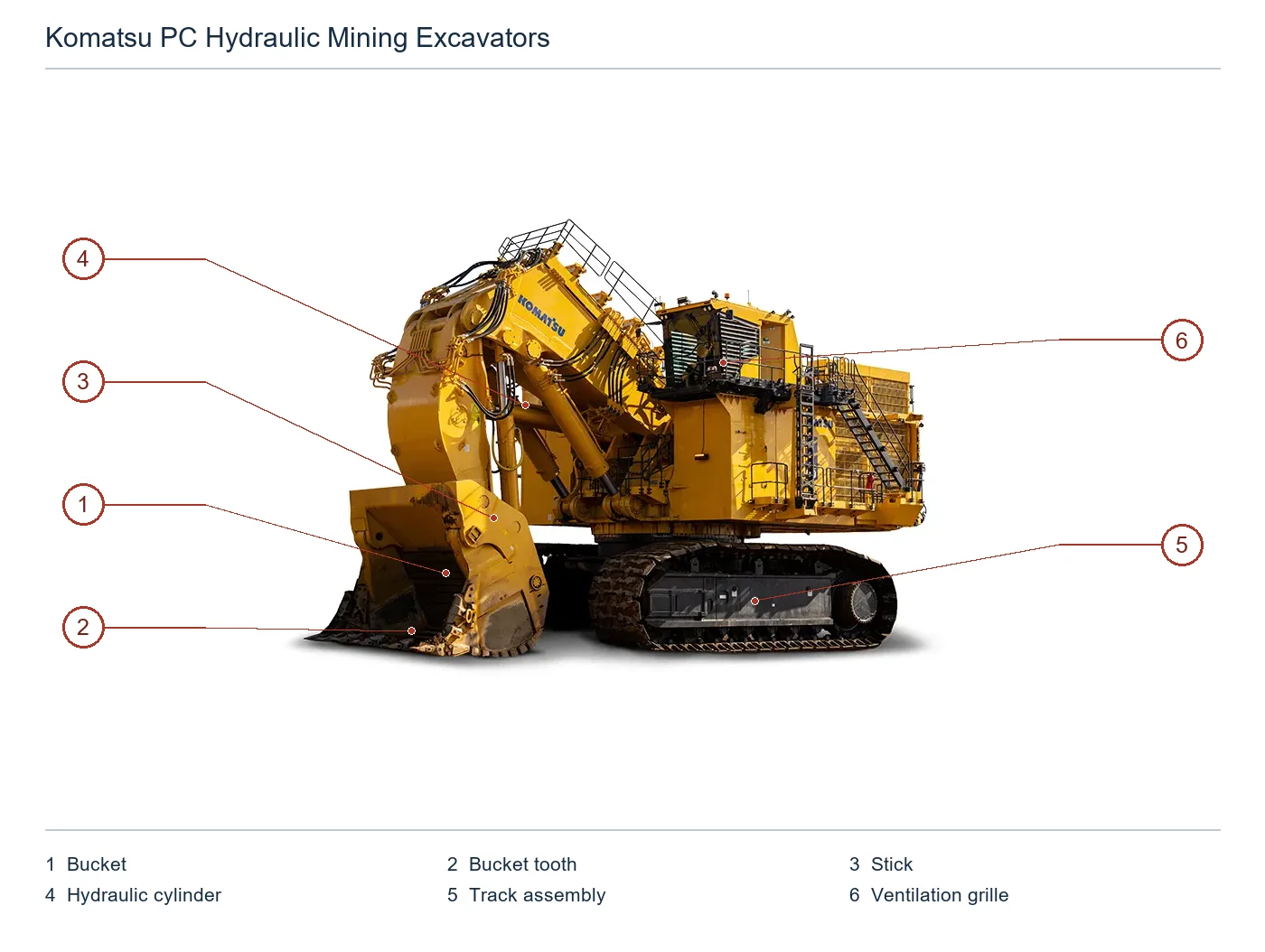

Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación | Aplica a |
|---|---|---|---|
| 1 | Bucket | Cuchara frontal de pala | PC9000-12 (configuración de pala frontal) |
| 2 | Diente de cuchara | Dientes visibles a lo largo del borde frontal inferior de la cuchara | PC9000-12 (configuración de pala frontal) |
| 3 | Stick | Brazo que conecta la pluma con la cuchara | PC9000-12 (configuración de pala frontal) |
| 4 | Cilindro hidráulico | Cilindro hidráulico visible en la parte frontal de la pluma | PC9000-12 (configuración de pala frontal) |
| 5 | Conjunto de oruga | Oruga debajo de la estructura superior | PC9000-12 (configuración de pala frontal) |
| 6 | Rejilla de ventilación | Rejilla de ventilación negra delante de la plataforma superior | PC9000-12 (configuración de pala frontal) |
La documentación oficial describe paquetes de desgaste de cuchara según el servicio, sistemas de dientes Kprime y zapatas de oruga mineras para la serie PC. Además de la imagen oficial del paquete de desgaste, las fotografías de piezas individuales proceden de una biblioteca general de excavadoras hidráulicas mineras. Identifican categorías de piezas y no establecen la intercambiabilidad OEM Komatsu.
Dientes de cuchara / sistema de dientes Kprime
En el frente de la cuchara, los dientes penetran el material y resisten fuertes impactos y abrasión. La imagen identifica la categoría de pieza. Compare el modelo PC, la disposición de pala frontal o retroexcavadora, la especificación de cuchara, el perfil del diente, las piezas de bloqueo y el diente usado antes de determinar la correspondencia.
Ver la página de componentes de dientes de cuchara →
Adaptadores de dientes, capuchones antidesgaste & bloqueos
Los adaptadores transmiten las cargas de dientes al labio de cuchara, los capuchones protegen las zonas de alto desgaste del adaptador y los bloqueos permiten la sustitución. Compare como un conjunto completo la generación del sistema de dientes, las superficies de acoplamiento, los orificios de pasadores, la orientación y los límites de desgaste.
Ver la página de componentes de adaptadores de dientes →
Protectores de labio, protectores laterales & bordes de corte
Protegen las zonas de alto desgaste del labio, los laterales y el borde de corte. Según el tipo de cuchara, compruebe el número de protectores, la posición izquierda/derecha, las interfaces, los orificios, el espesor y la compatibilidad con dientes y adaptadores.
Ver la página de protectores de labio →

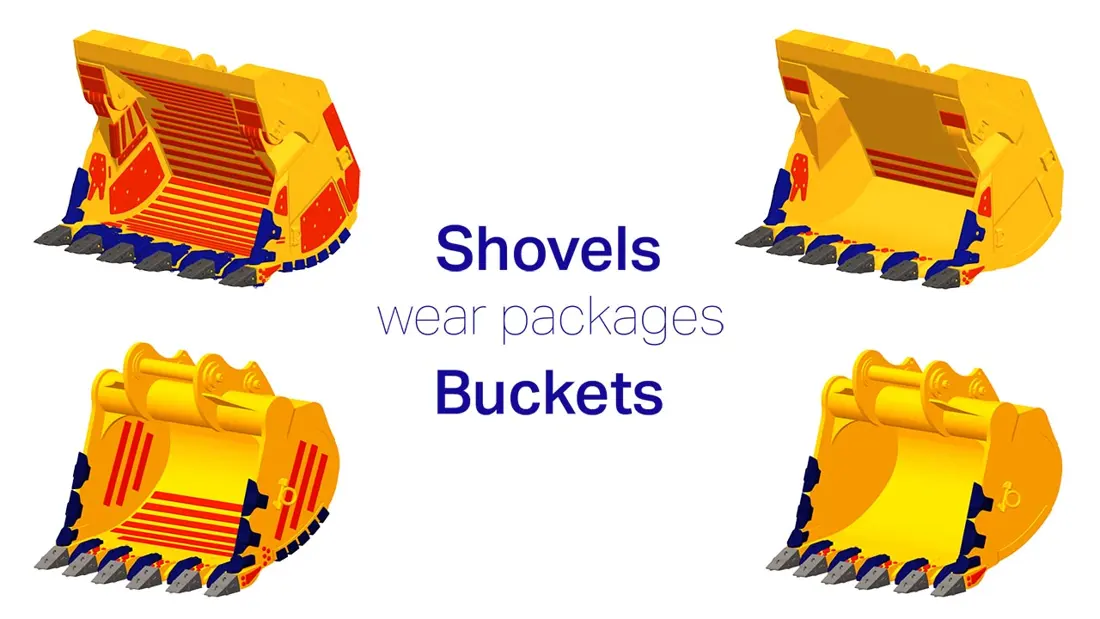

Revestimientos de cuchara & paquetes de desgaste
Protegen el fondo, los laterales, la parte posterior y las zonas de flujo de alto desgaste según el diseño de pala frontal o retroexcavadora. Los paquetes de desgaste OEM pueden configurarse según el servicio. La fabricación requiere una disposición de paneles, espesores, posiciones de orificios y límites de soldadura.
Ver la página de revestimientos de cuchara →
Protección posterior, lateral & inferior
Las placas y bloques externos protegen la carcasa de cuchara contra arrastre, erosión e impactos de roca. Utilice el mapa de desgaste para comparar individualmente las posiciones posteriores, laterales, inferiores y de talón, evitando confundir izquierda/derecha o delante/detrás entre piezas de nombres similares.
Ver la página de protección posterior de cuchara →
Zapatas de oruga mineras & piezas de desgaste del tren de rodaje
Las zapatas de oruga soportan cargas de la máquina, impactos del terreno y abrasión de roca mientras trabajan con ruedas dentadas motrices, rodillos de oruga, rodillos superiores y ruedas guía. Compruebe el paso, el ancho, los orificios de pasadores, el perfil de garras, la posición izquierda/derecha y la versión del tren de rodaje.
Ver la página de componentes de zapatas de oruga →Los repuestos principales se agrupan por ubicación del conjunto. Los nombres por sí solos no establecen intercambiabilidad entre palas frontales y retroexcavadoras, modelos PC o configuraciones diésel/eléctricas. Compare interfaces, presión, datos de engranajes, ajustes y registros completos de instalación.
Pasadores, casquillos & soportes de articulación
Los pivotes de pluma, brazo y cuchara utilizan pasadores de gran diámetro, casquillos, elementos axiales y sellos. Especifique el pivote, el diámetro y longitud del pasador, los orificios de lubricación, el diseño de retención, el diámetro del alojamiento y las medidas de desgaste.
Ver la página de rodamientos y casquillos →Cilindros de pluma, brazo & cuchara
Los cilindros del equipo de trabajo incluyen camisas, vástagos, pistones, manguitos guía, cojinetes y sellos. Compare la configuración de pala frontal o retroexcavadora, la posición, el diámetro interior, el diámetro de vástago, la carrera, las conexiones de extremos y la presión nominal.
Ver la página de sellos y componentes hidráulicos →

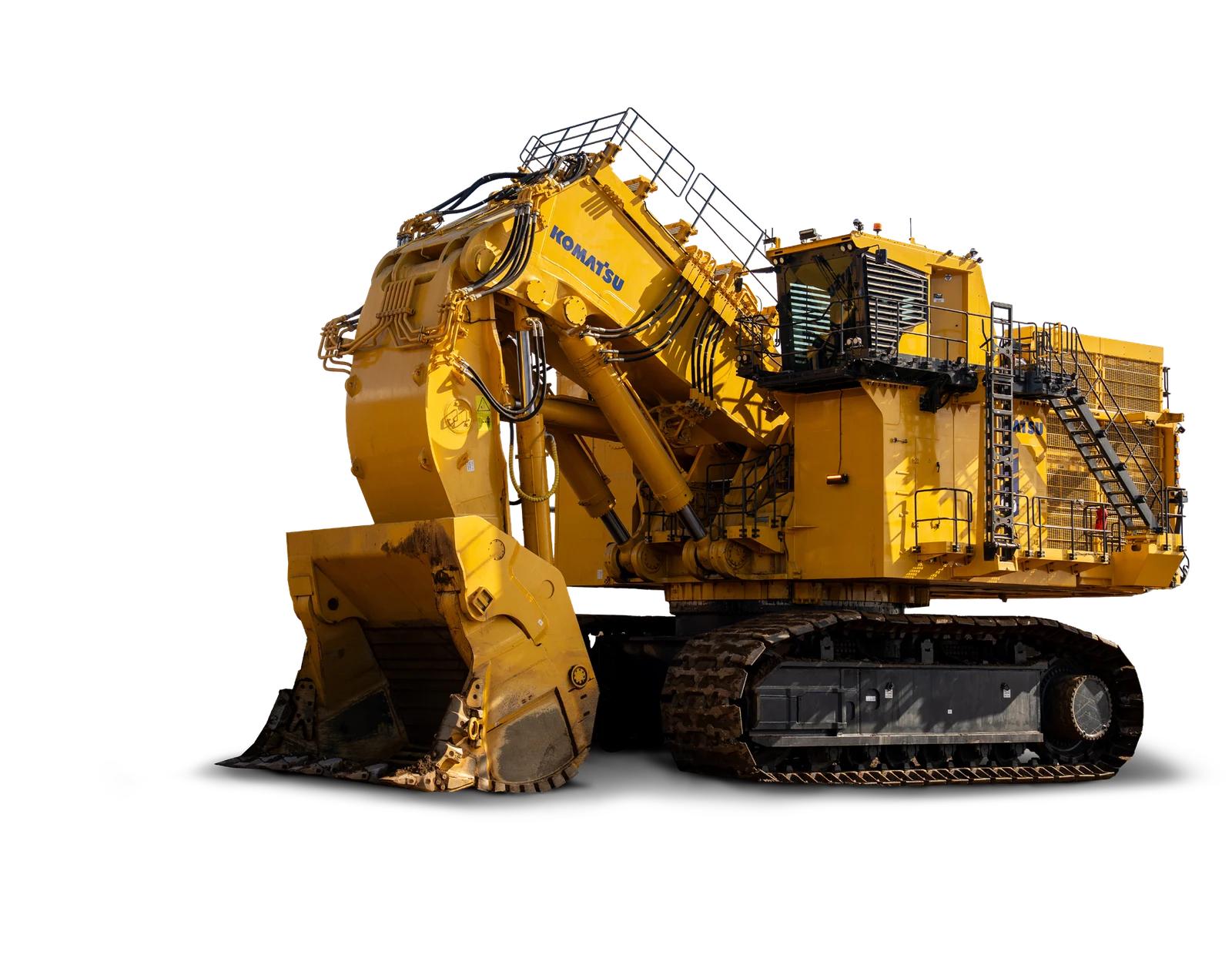

Corona de giro, piñones de giro & cajas de engranajes
Un motor de giro y una caja de engranajes planetarios accionan el piñón, que engrana con el gran rodamiento de giro con dentado exterior para girar la superestructura. Compruebe el modelo, el número de dientes, el módulo, el ángulo de presión, el círculo de pernos, las pistas, la precarga y la lubricación.
Ver la página de engranajes y piñones →Motores de traslación, mandos finales & ruedas dentadas
Los motores hidráulicos izquierdo y derecho accionan las ruedas dentadas mediante mandos finales planetarios, trabajando con orugas, ruedas guía y rodillos. Compruebe como sistema las conexiones de motor, las etapas planetarias, los ejes de salida, los perfiles de dientes de las ruedas dentadas, el paso, los rodamientos y los sellos.
Bombas principales, bloques de válvulas & módulos hidráulicos
Las bombas principales, válvulas de control, motores de giro y traslación, refrigeración y filtración forman el sistema de potencia hidráulica. Facilite el modelo, el tipo de accionamiento, la placa de la bomba o válvula, las conexiones, la presión y caudal, y los registros de contaminación o fallos para la cotización.
Ver la página de componentes de accionamiento de servicio pesado →
Accionamiento principal, caja de engranajes & acoplamientos
Un motor diésel o eléctrico acciona varias bombas hidráulicas mediante el accionamiento principal y el mecanismo de distribución de potencia. La configuración varía según el modelo PC y la versión instalada. Compare el motor diésel/eléctrico, la caja de engranajes, los acoplamientos, el grupo de bombas y las interfaces de base.
Ver la página de componentes de accionamiento de servicio pesado →No. Las máquinas PC utilizan bombas, válvulas y cilindros hidráulicos, motores de giro y traslación. Las palas de cables P&H utilizan cables y tambores de elevación, mecanismos de empuje y grandes accionamientos eléctricos. Incluso los dientes, zapatas de oruga o engranajes de nombres similares requieren comparar por separado el diseño y las interfaces.
No. Facilite también el número de serie, el equipo de pala frontal o retroexcavadora, el accionamiento diésel o eléctrico, la ubicación del conjunto, el plano o referencia de catálogo, fotografías de la pieza usada, dimensiones principales, orientación y servicio real.
Solo se publican números respaldados por catálogos, planos o registros de instalación con trazabilidad. Las referencias generadas automáticamente o los números de modelos similares no sustituyen las referencias auténticas de planos y repuestos.
Facilite el modelo completo y número de serie, la configuración de pala frontal/retroexcavadora y accionamiento, la ubicación del conjunto, el plano o referencia de catálogo, fotografías de la pieza usada, dimensiones principales, material actual y condiciones del mineral. ANRANST ofrece asesoramiento técnico, coordinación de proveedores, control de calidad y entrega de piezas terminadas.
