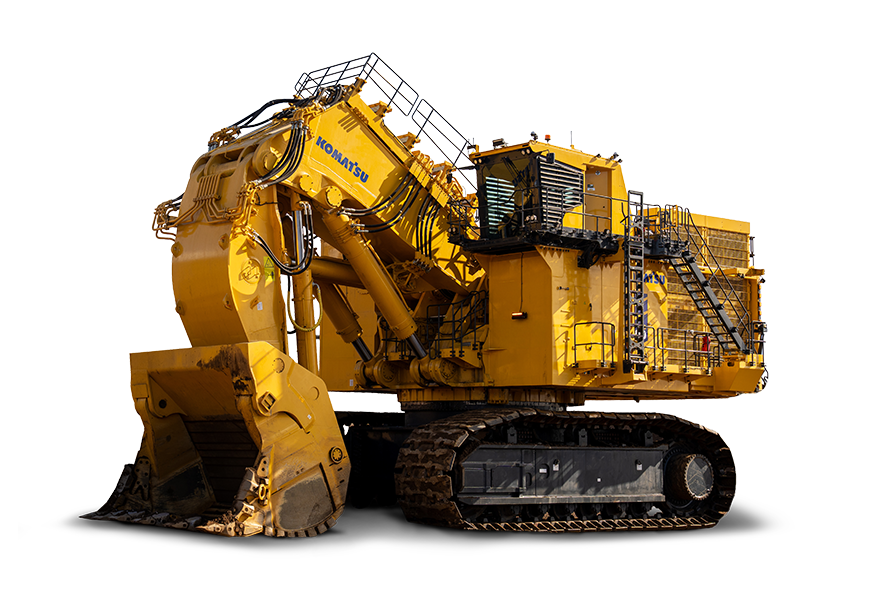

Гидравлические карьерные экскаваторы Komatsu PC: модел

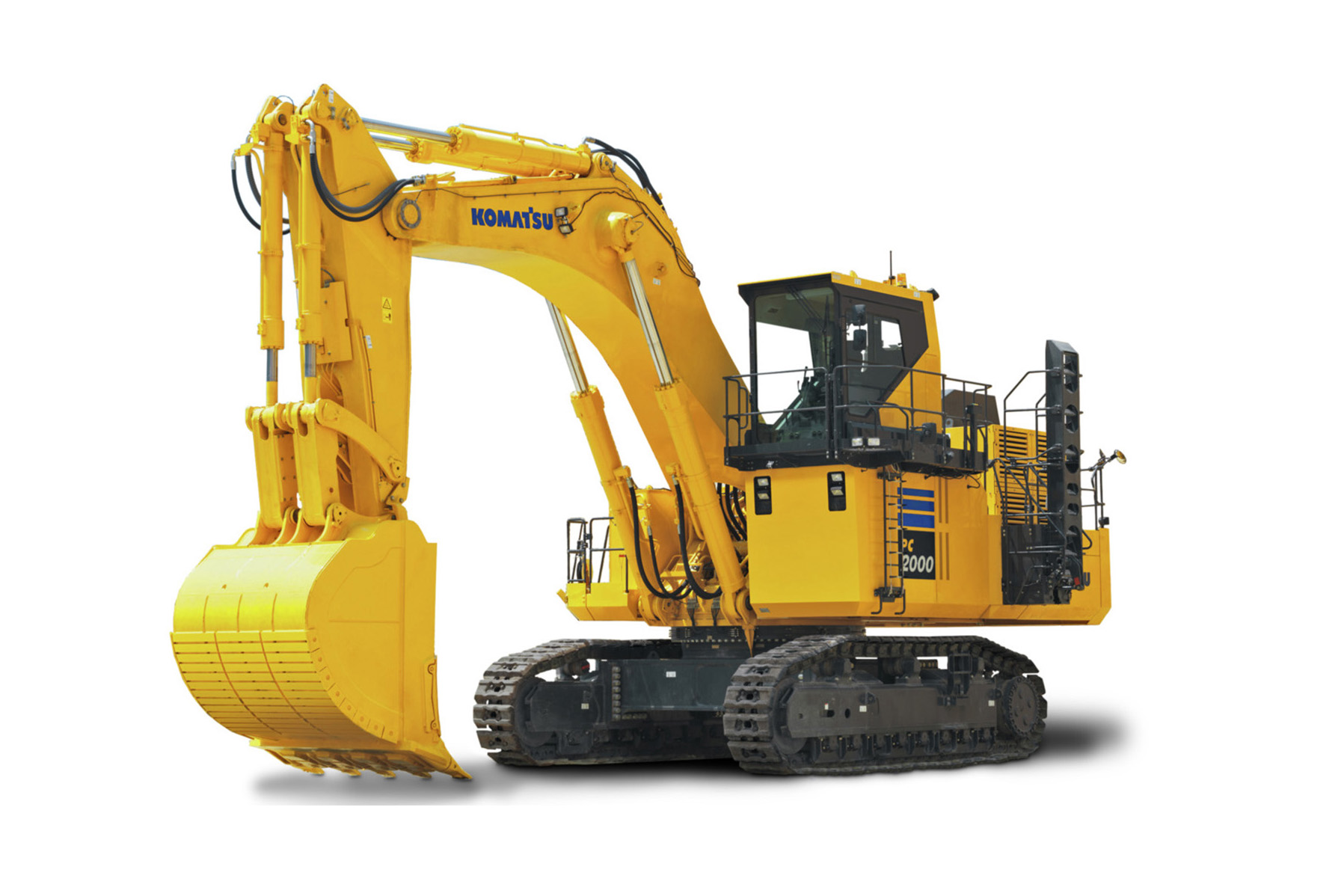

Официальное изображение PC2000-11: рабочее оборудование обратной лопаты, гидроцилиндры, поворотная платформа, механизм поворота и гусеничная ходовая часть.

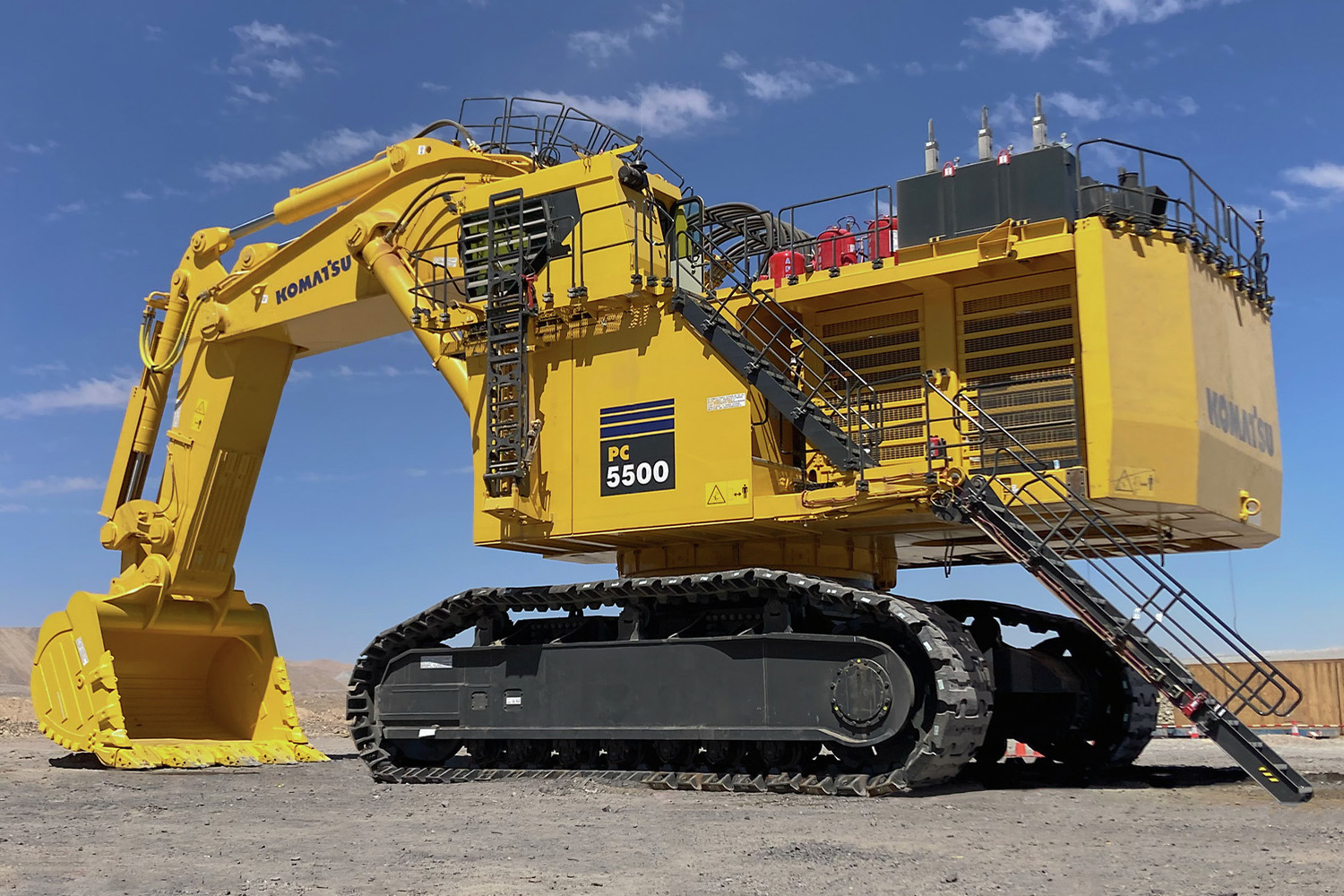

Официальная фотография PC5500-11 на площадке: крупное рабочее оборудование, силовые модули, поворотная платформа и ходовой механизм.

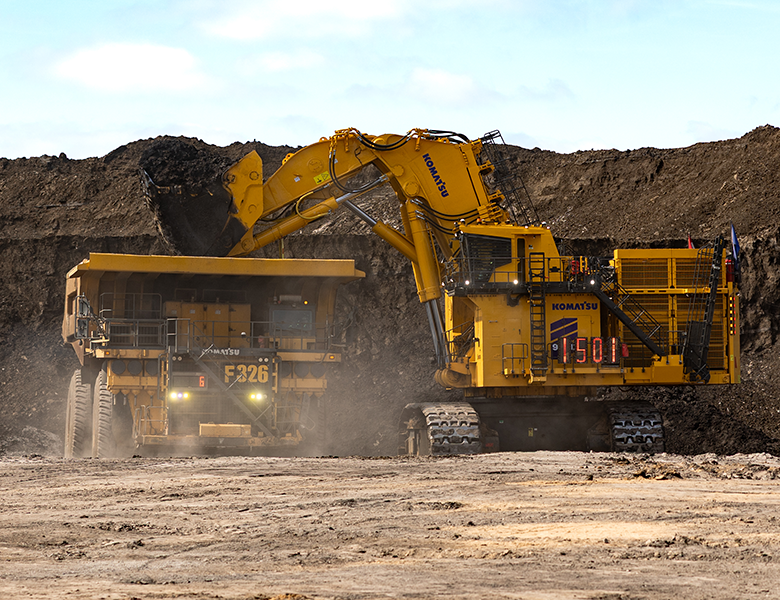

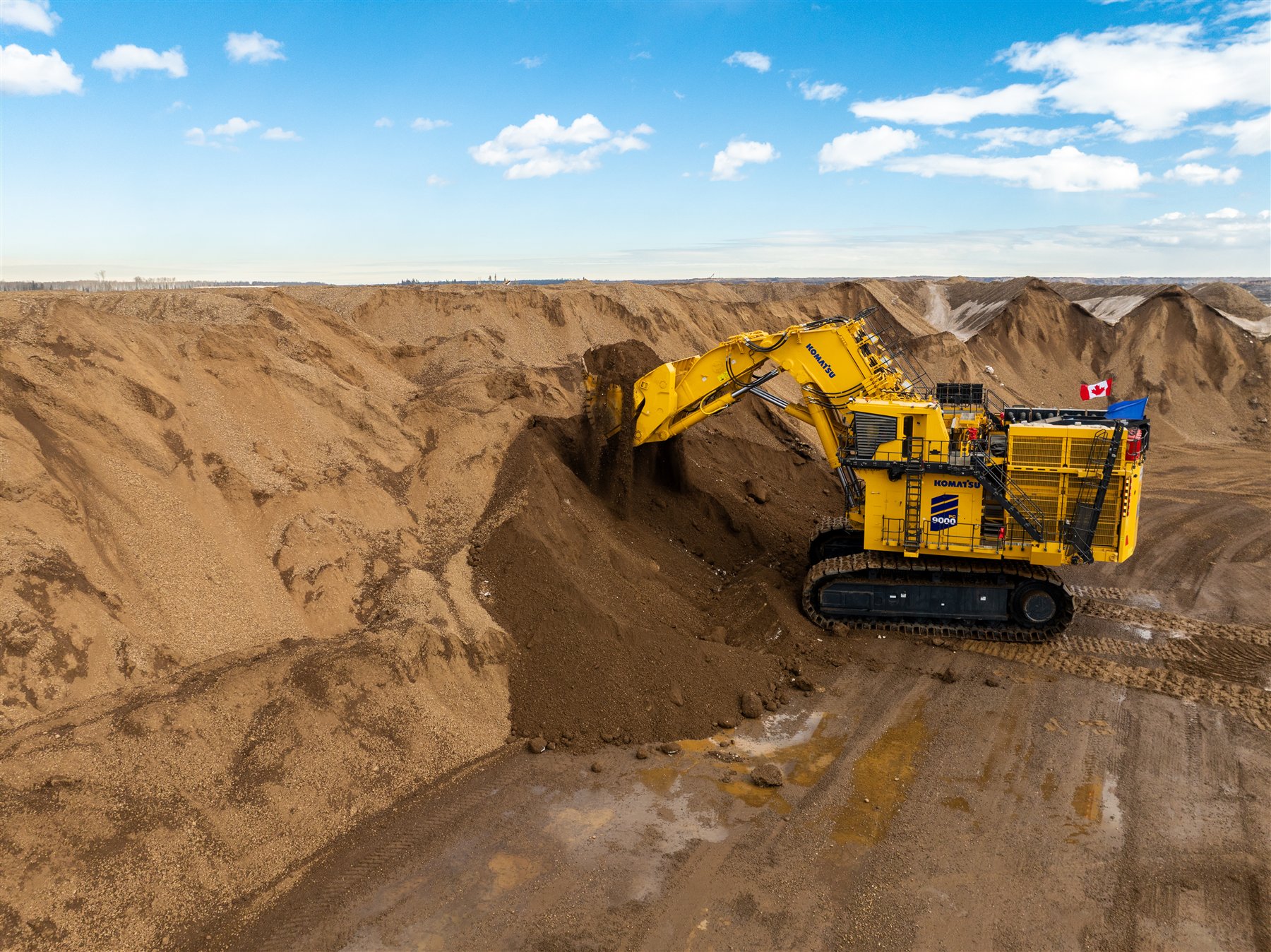

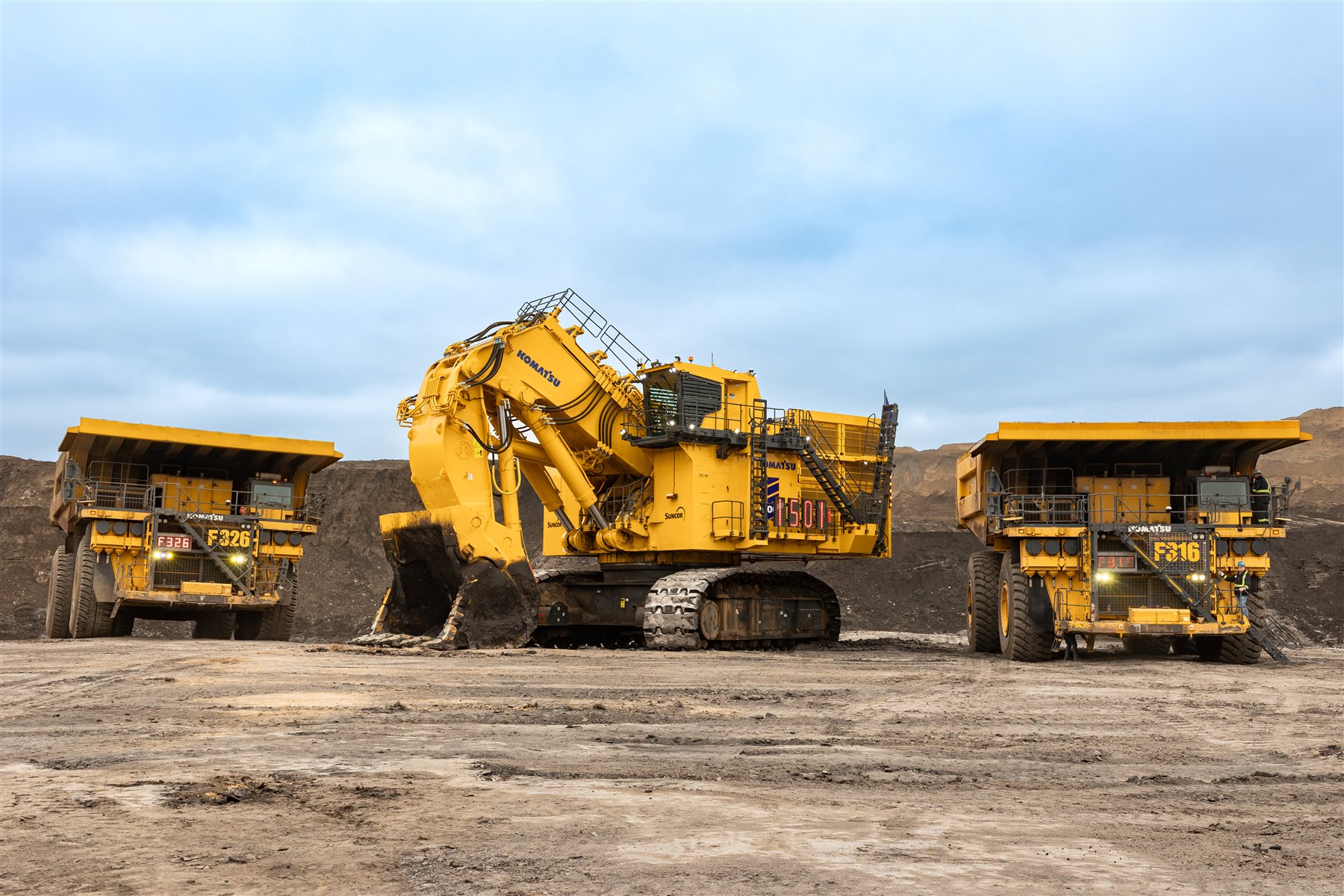

Официальная фотография PC9000-12 на площадке: ковш, стрела, цилиндры, поворотная платформа и гусеничная ходовая часть сверхкрупной серии.

Оборудование OEM

Сначала различите гидравлический экскаватор и электрическую канатную лопату, затем подбирайте детали

Машины PC приводятся гидронасосами, клапанами, цилиндрами, моторами поворота и хода; возможны прямая или обратная лопата, дизельный или электрический привод. Это принципиально отличается от электрических канатных лопат P&H с подъемными канатами, напорными рейками и электроприводами. Для подбора нужны полная модель, серийный номер, исполнение и конкретный узел.

7 Основные модели в текущей официальной футеровке

202-896 т Опубликованный диапазон эксплуатационной массы

м (12; 49) Опубликованный диапазон вместимости ковша

12 Категории изнашиваемых деталей и основных запчастей

Модели и основные характеристики

Стандартные модели и основные характеристики Komatsu PC

Модели и параметры таблицы взяты с действующих официальных страниц Komatsu и служат для идентификации установки и предварительного определения запчастей.

Стандартная модель	Опубликованная эксплуатационная масса	Вместимость ковша	Номинальная мощность
PC2000-11	201.9–207.3 t	12.0–13.7 m³	780 kW
PC3000-11	250–261 t	15–16 m³	940 kW
PC4000-11	393–409 t	22 m³	1,400 kW
PC5500-11	533–552 t	29 m³	2 × 940 kW
PC7000-11	678–699 t	38 m³	2 × 1,250 kW
PC8000-11	752–773 t	42 m³	2 × 1,500 kW
PC9000-12	884–896 t	46–49 m³	2 × 1,678 kW

Эксплуатационная масса и вместимость ковша зависят от прямой/обратной лопаты, размера ковша, ходовой части и опций. Для окончательной проверки нужны полная модель, серийный номер, тип привода, рабочее оборудование, номер чертежа или основные размеры снятой детали.

Изнашиваемые детали

Передняя кромка ковша, комплекты защиты и контактирующие с грунтом детали гусениц

Официальные материалы подтверждают комплекты защиты ковша по условиям работы, зубовые системы Kprime и карьерные башмаки гусениц для серии PC. Кроме официального изображения защитного комплекта, фотографии отдельных деталей взяты из общей библиотеки гидравлических карьерных экскаваторов. Они показывают категории деталей, а не взаимозаменяемость с Komatsu OEM.

Зубья ковша

Bucket Teeth / Kprime Tooth System

Зубья на передней кромке ковша внедряются в материал и воспринимают сильные удары и абразивный износ. Изображение служит для определения категории. Проверяют модель PC, прямую или обратную лопату, исполнение ковша, профиль зуба, крепление и снятую деталь.

Проверка материала: В качестве кандидата рассматривается высокопрочная вязкая износостойкая легированная литая сталь. Профиль и материал зуба выбирают по твердости породы, размеру кусков, соотношению ударов и износа, фактическому виду повреждений.

Специальные износостойкие сплавы и конструкционная литая сталь

Открыть страницу зубьев ковша →

Адаптеры зубьев, защитные накладки и замки

Tooth Adapters, Wear Caps & Locks

Адаптеры передают нагрузки зубьев на губу ковша, накладки защищают изнашиваемые зоны адаптера, замки обеспечивают сменность. В комплекте проверяют поколение зубовой системы, сопрягаемые поверхности, отверстия пальцев, ориентацию и предельный износ.

Проверка материала: Адаптеры должны соответствовать требованиям по ударам, усталости, сварке или сборке. Материалы и термообработку замков проверяют по исходной конструкции; воспроизведения одной формы недостаточно.

Высокопрочные вязкие износостойкие сплавы

Открыть страницу адаптеров зубьев →

Защита губы, боковые протекторы и режущие кромки

Lip Shrouds, Side Shrouds & Cutting Edges

Защищают зоны интенсивного износа губы, боковых кромок и режущей части. По типу ковша проверяют количество протекторов, левое/правое положение, сопряжения, отверстия, толщину и соответствие зубьям и адаптерам.

Проверка материала: Для сильных ударов в первую очередь рассматривают высокопрочную вязкую легированную литую сталь. Для сменных ножей и местной защиты возможен закаленный и отпущенный износостойкий лист с учетом исходной конструкции.

Специальные износостойкие сплавы Закаленный и отпущенный износостойкий лист

Открыть страницу защиты губы ковша →

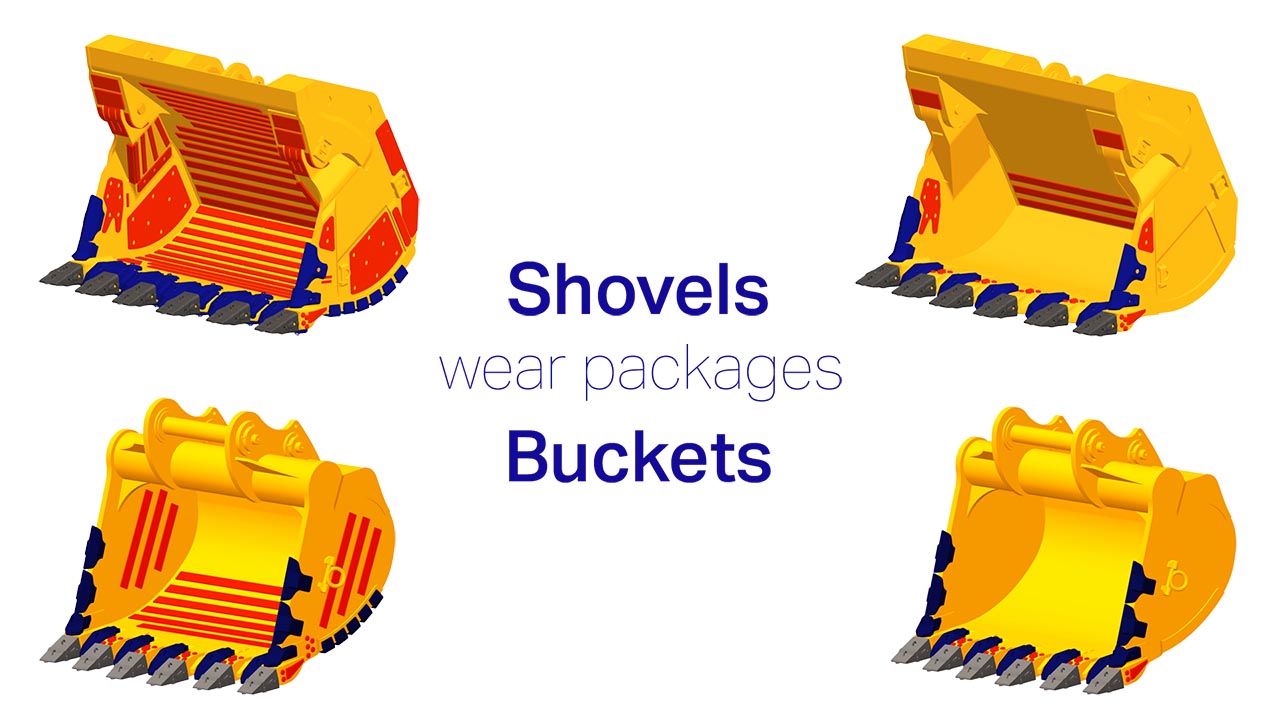

Внутренняя футеровка и комплекты защиты ковша

Bucket Liners & Wear Packages

Днище, боковины, заднюю стенку и зоны интенсивного потока защищают по конструкции прямой или обратной лопаты. Изготовитель предусматривает комплекты защиты по условиям работы. Для изготовления нужны схема плит, толщины, отверстия и границы сварки.

Проверка материала: Основной кандидат — закаленный и отпущенный износостойкий лист. В углах и соединениях с сосредоточенными ударами нельзя выбирать только максимальную твердость; проверяют свариваемость и конструктивные ограничения.

Закаленный и отпущенный износостойкий лист

Открыть страницу футеровки ковша →

Защита задней стенки, боковин и днища ковша

Back, Side & Bottom Protection

Наружные плиты и блоки защищают корпус ковша от волочения, эрозии и ударов породы. По карте износа отдельно проверяют заднюю стенку, боковины, днище и пятку, исключая перестановку одноименных деталей слева/справа или спереди/сзади.

Проверка материала: Для плоской защиты рассматривают закаленный и отпущенный износостойкий лист, для массивных блоков — износостойкие легированные отливки. Решение определяется совместно креплением, сварными швами и прочностью основы.

Закаленный и отпущенный износостойкий лист Износостойкие легированные отливки

Открыть страницу защиты задней стенки ковша →

Башмаки гусениц и контактирующие с грунтом детали ходовой части

Mining Башмак гусеницыs & Undercarriage Wear Parts

Башмаки воспринимают массу машины, удары грунта и абразивный износ породой, взаимодействуя с ведущими колесами, опорными и поддерживающими катками, направляющими колесами. Проверяют шаг, ширину, отверстия пальцев, профиль грунтозацепов, сторону и исполнение ходовой части.

Проверка материала: Основной кандидат — высокопрочная износостойкая литая сталь. Состав, термообработку и контроль определяют по нагрузкам, грунтовым условиям, местам разрушения и распределению износа.

Износостойкая литая сталь для тяжелых нагрузок

Открыть страницу башмаков гусениц →

Запасные части

Основные запчасти рабочего оборудования, поворота, хода и гидравлики

Основные запчасти сгруппированы по узлам. Название не подтверждает взаимозаменяемость между прямой и обратной лопатой, моделями PC или дизельным/электрическим исполнением. Проверяют сопряжения, давление, параметры передач, посадки и полные данные установки.

Пальцы, втулки и соединительные проушины

Pins, Bushings & Joint Supports

Шарниры стрелы, рукояти и ковша включают пальцы большого диаметра, втулки, упорные детали и уплотнения. Указывают конкретный шарнир, диаметр и длину пальца, смазочные отверстия, фиксацию, отверстие корпуса и величину износа.

Проверка материала: Для пальцев проверяют закаленную и отпущенную легированную сталь с упрочнением поверхности; для втулок — медные антифрикционные сплавы, композиты на стальной основе или исходную конструкцию. Посадки и смазка важнее одной твердости.

Легированная сталь для пальцев и деталей привода Медные антифрикционные сплавы

Открыть страницу подшипников и втулок →

Гидроцилиндры стрелы, рукояти и ковша

Boom, Arm & Bucket Cylinders

Цилиндры рабочего оборудования включают гильзы, штоки, поршни, направляющие втулки, подшипники и уплотнения. Проверяют прямую или обратную лопату, позицию, диаметр цилиндра и штока, ход, концевые соединения и класс давления.

Проверка материала: Штоки, гильзы и концевые поковки отдельно проверяют по прочности, качеству поверхности и усталостным требованиям. Уплотнения подбирают по давлению, температуре, среде и уровню загрязнения.

Легированная сталь для штоков гидроцилиндров Гидравлические уплотнения и конструкционные материалы

Открыть страницу уплотнений и гидравлических деталей →

Зубчатые венцы, шестерни и редукторы поворота

Slew Ring, Swing Pinions & Gearboxes

Мотор поворота и планетарный редуктор приводят шестерню, зацепленную с крупным опорно-поворотным устройством с наружными зубьями. Проверяют модель, число зубьев, модуль, угол зацепления, окружность отверстий, дорожки качения, преднатяг и смазку.

Проверка материала: Для венцов, шестерен и валов поворота проверяют легированную сталь для тяжелых передач, термообработку зубьев, свойства дорожек качения и усталостный ресурс.

Легированная сталь для нагруженных шестерен и валов

Открыть страницу зубчатых колес и шестерен →

Ходовые гидромоторы, бортовые редукторы и ведущие колеса

Travel Motors, Final Drives & Sprockets

Левый и правый гидромоторы через планетарные бортовые редукторы приводят ведущие колеса, работающие с гусеницами, направляющими колесами и опорными катками. В комплекте проверяют присоединения моторов, планетарные ступени, выходные валы, профиль зубьев, шаг, подшипники и уплотнения.

Проверка материала:Для шестерен, выходных валов и ведущих колес проверяют легированную сталь и поверхностное упрочнение. Корпуса, подшипники и уплотнения отдельно проверяют по нагрузкам, смазке и загрязнению.

Легированная сталь для приводных шестерен и валов Уплотнения ходовой системы и конструкционные материалы

Открыть страницу тяжелонагруженных приводных компонентов →

Главные насосы, клапанные блоки и гидравлические трубопроводы

Main Pumps, Valve Blocks & Hydraulic Modules

Главные насосы, регулирующие клапаны, моторы поворота и хода, охлаждение и фильтрация образуют силовую гидросистему. Для расчета цены нужны модель, тип привода, шильдик насоса или клапана, присоединения, давление, расход и данные загрязнения или неисправностей.

Проверка материала: Для точных гидравлических деталей приоритетны исходные присоединения, допуски, качество поверхности, уплотнения и чистота. Материалы корпусов, золотников и валов нельзя заменять отдельно от требований всего узла.

Легированная сталь для гидравлических валовых деталей Уплотнения и конструкционные материалы

Открыть страницу тяжелонагруженных приводных компонентов →

Главный привод, раздаточный редуктор и муфты

Prime Drive, Gearbox & Couplings

Дизельный двигатель или электромотор через главный привод и распределительный конусный механизм питает несколько гидронасосов. Компоновка зависит от модели PC и установленного исполнения. Проверяют двигатель/электромотор, редуктор, муфты, насосную группу и сопряжения основания.

Проверка материала: Для валов, шестерен и муфт проверяют легированную сталь, термообработку, динамическую балансировку, момент и усталостный ресурс. Крупные корпуса проверяют по качеству литья и требованиям неразрушающего контроля.

Легированная сталь для приводных шестерен и валов Крупные нагруженные отливки

Открыть страницу тяжелонагруженных приводных компонентов →

Можно ли взаимозаменять запчасти гидравлических экскаваторов Komatsu PC и электрических канатных лопат P&H?

Нет. PC использует гидронасосы, клапаны, цилиндры, моторы поворота и хода. Канатные лопаты P&H используют подъемные канаты, барабаны, напорные механизмы и крупные электроприводы. Даже для одноименных зубьев, башмаков или шестерен конструкции и сопряжения проверяют отдельно.

Достаточно ли обозначения PC7000 или PC8000 для расчета цены?

Нет. Дополнительно нужны серийный номер, прямая или обратная лопата, дизельный или электрический привод, узел детали, номер чертежа или каталога, фотографии снятой детали, основные размеры, ориентация и фактические условия работы.

Почему не публикуются неподтвержденные номера деталей Komatsu OEM?

Публикуются только номера, подтвержденные прослеживаемыми каталогами, чертежами или документацией установки. Автоматически созданные номера и номера похожих моделей не заменяют действительные номера чертежей и запчастей.
