Rozadoras Joy 7LS y repuestos para tajos largos

Incluye rozadoras de 7LS1D a 7LS6, sostenimientos hidráulicos Joy diseñados para el proyecto e interfaces con AFC. Identifique los tambores, los accionamientos de corte y avance, la hidráulica de los sostenimientos y los equipos de transporte del frente.

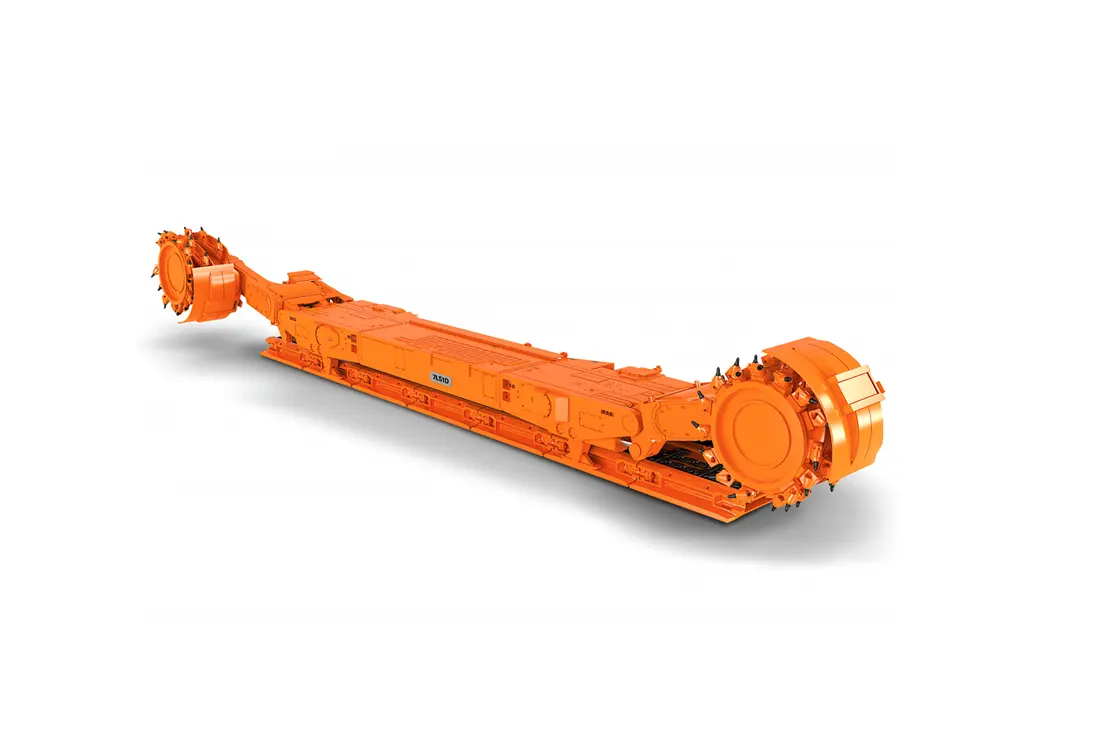

Imagen de OEM de una rozadora Joy 7LS
Imagen de OEM de Joy 7LS que muestra los dos tambores, los brazos basculantes izquierdo y derecho, el cuerpo, el sistema de avance y el guiado.

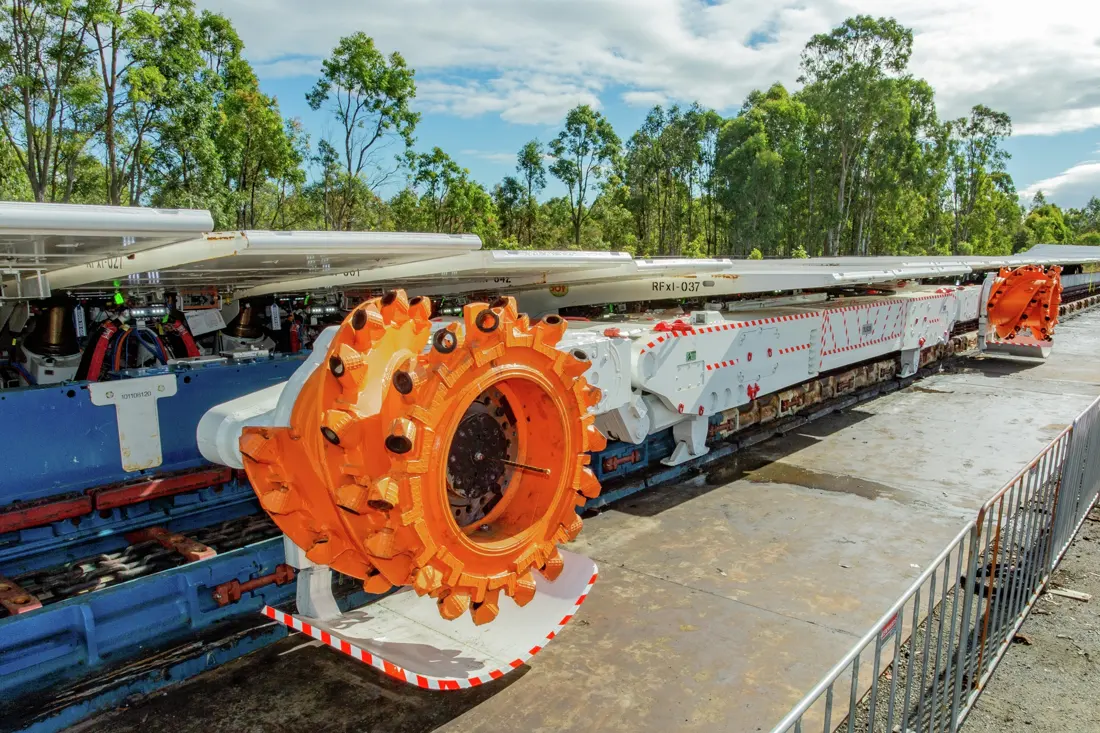

Imagen de OEM de una rozadora Joy y sostenimientos hidráulicos en el frente
Imagen de OEM de un tajo largo Joy. La rozadora, los sostenimientos hidráulicos y el AFC funcionan juntos, pero los repuestos requieren una revisión separada del proyecto y de los conjuntos.

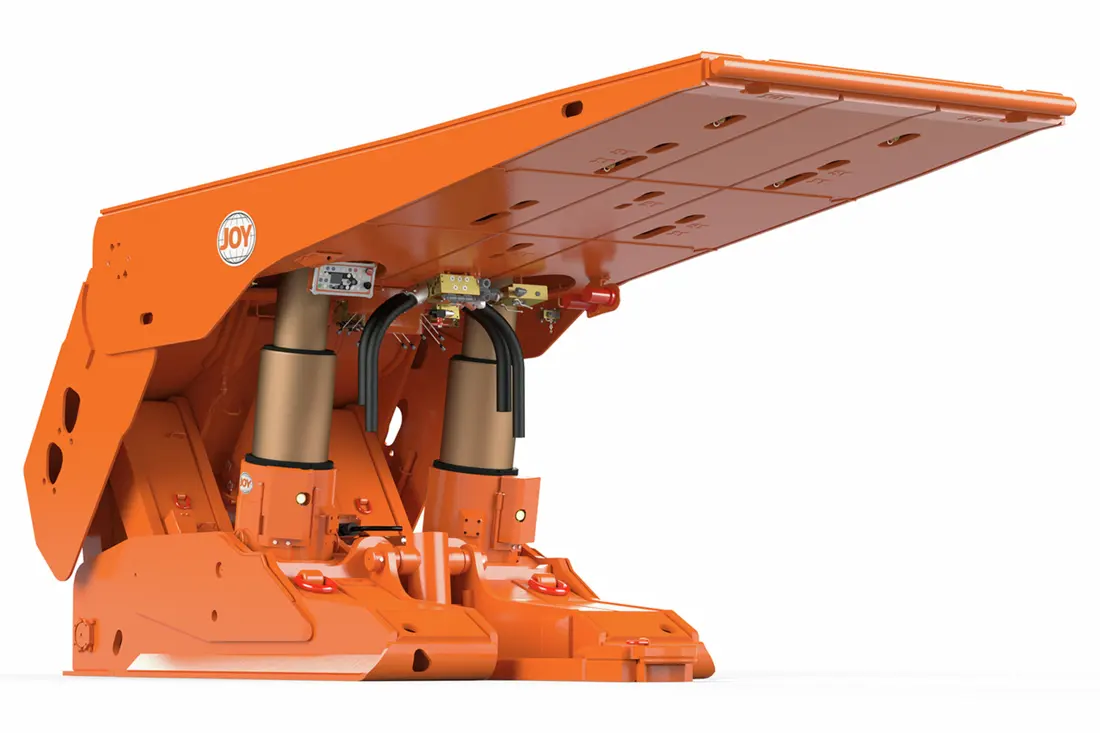

Imagen de OEM de sostenimientos hidráulicos de techo Joy diseñados para el proyecto
Imagen de OEM de Joy PRS. La estructura del sostenimiento, las patas, los cilindros, los bloques de válvulas y las conexiones de avance dependen del proyecto.
Guía del equipo OEM

Determine el modelo 7LS y el proyecto del frente antes de identificar cada sistema

Un tajo largo es un sistema integrado, no una única máquina genérica. El proyecto determina los tambores 7LS, los brazos basculantes, el avance y los controles, la altura, la fuerza y las válvulas del sostenimiento, así como los tramos, las cadenas y los accionamientos del AFC. Revise cada sistema antes de cotizar.

6Modelos 7LS publicados actualmente
1.5–6.0 mAltura de corte en las páginas regionales oficiales
890–1,200 kNIntervalo publicado de fuerza de avance
12Categorías de repuestos de piezas de desgaste y núcleos
Modelos y especificaciones clave.

Modelos Joy 7LS e intervalos de los sistemas de tajo largo

Los modelos y datos de 7LS proceden de las páginas regionales australianas actuales de Komatsu; los datos de PRS y AFC, de las páginas oficiales actuales de producto. La oferta regional y las configuraciones de cada proyecto pueden variar. Utilice la tabla para la identificación inicial.

Modelo / sistemaIntervalo de corte o de trabajoPeso / sostenimiento / capacidadAvance / anchura / longitud del tramoPotencia de corte / base del proyecto
7LS1D1.5–3.8 m55 t (sin tambores)890 kN2 × 480 or 610 kW
7LS2A1.6–4.0 m65 t (sin tambores)890 kN2 × 480 or 610 kW
7LS2B1.6–4.5 m70 t (sin tambores)890 kN2 × 480 or 610 kW
7LS3A2.0–4.7 m65 t (sin tambores)890 kN2 × 480 or 610 kW
7LS5B2.0–5.0 m85 t (sin tambores)980 kN2 × 610, 750 or 860 kW
7LS62.1–6.0 m100 t (sin tambores)1,200 kN2 × 750 or 860 kW
Sostenimientos hidráulicos de techo Joy PRS0.8–7.8 mFuerza de sostenimiento de hasta 1,814 tAnchura de 1.5 / 1.7 / 2.0 m y superiorDiseñado para el proyecto del frente
Transportador de frente Joy AFCLongitud de hasta 450 mCapacidad de hasta 6,000 t/hTramos de 1,503 / 1,756 / 2,050 mmCompruebe los datos en la página de AFC
Incluso un mismo modelo 7LS puede variar en tambores, brazos basculantes, avance, controles, especificaciones eléctricas e interfaces del frente. PRS y AFC dependen del proyecto. Antes de fabricar, revise el modelo completo, los números de serie y proyecto, la referencia del conjunto, el plano y su revisión, y las dimensiones de la pieza usada.
Komatsu Mining

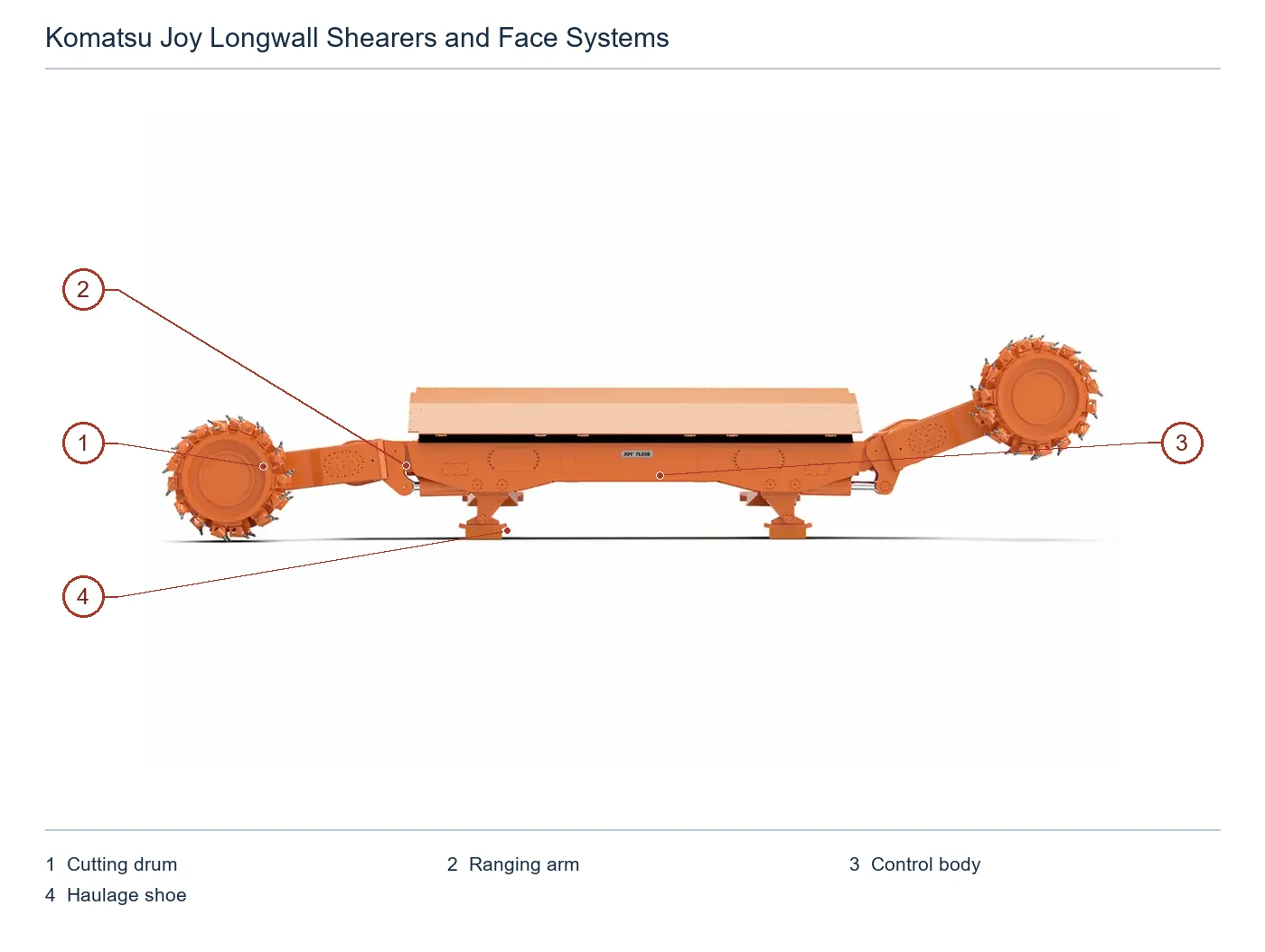

Esquema de ubicación de componentes

Los números del esquema se corresponden con las filas siguientes.

Komatsu Mining Longwall Shearers and Face Systems – Esquema de ubicación de componentes
N.ºComponenteUbicaciónAplica a
1Tambor de corteTambor circular de corte en el extremo izquierdoJoy 7LS (configuración de la máquina completa de OEM)
2Brazo basculanteBrazo basculante entre el tambor izquierdo y el cuerpoJoy 7LS (configuración de la máquina completa de OEM)
3Cuerpo de controlCuerpo principal de control en el centroJoy 7LS (configuración de la máquina completa de OEM)
4Zapata de arrastreZapata de arrastre debajo del lado izquierdo del cuerpoJoy 7LS (configuración de la máquina completa de OEM)
piezas de desgaste

Tambores de corte, patines de guiado, tramos de AFC y zonas de desgaste del sostenimiento

Se prefieren imágenes oficiales de equipos y componentes Komatsu / Joy. Los materiales candidatos dependen de la posición, el impacto, la abrasión, la soldadura, la fatiga y el modo de fallo; no se presentan como grados fijos de OEM.

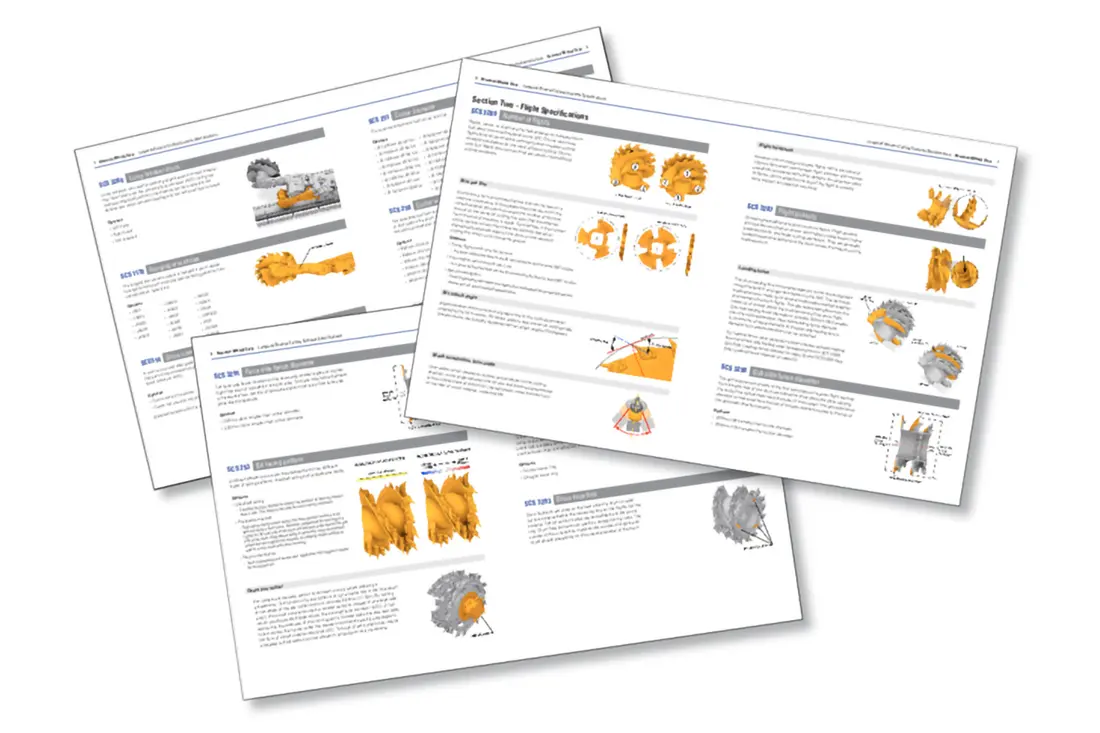

Referencia de OEM de tambores de rozadora Joy y disposiciones de corte
01

Picas del tambor, puntas de carburo y portapicas

Picas del tambor, puntas de carburo & portaherramientas

Las picas, las puntas y los portapicas cortan el carbón y las intercalaciones, y determinan la trayectoria de corte y la carga. Revise el modelo 7LS, el diámetro y la anchura del tambor, su posición izquierda o derecha, la rotación, el ángulo del portapicas, el diámetro del vástago, la disposición de las boquillas y la resistencia de las intercalaciones.

Ver la página de picas de corte →
Imagen de OEM de tambores Joy 7LS y del sistema de tajo largo
02

Cuerpos de tambor, placas de extremo y protección contra el desgaste

Tambores de corte, placas de extremo & protección contra el desgaste

Los cuerpos, las placas de extremo, las hélices, las placas de carga y las capas locales antidesgaste forman el conjunto de corte y carga. Revise el diámetro, la profundidad de corte, el sentido de las hélices, la brida, el equilibrado, los conductos de pulverización y el perfil real de desgaste.

Ver piezas de desgaste del tambor →

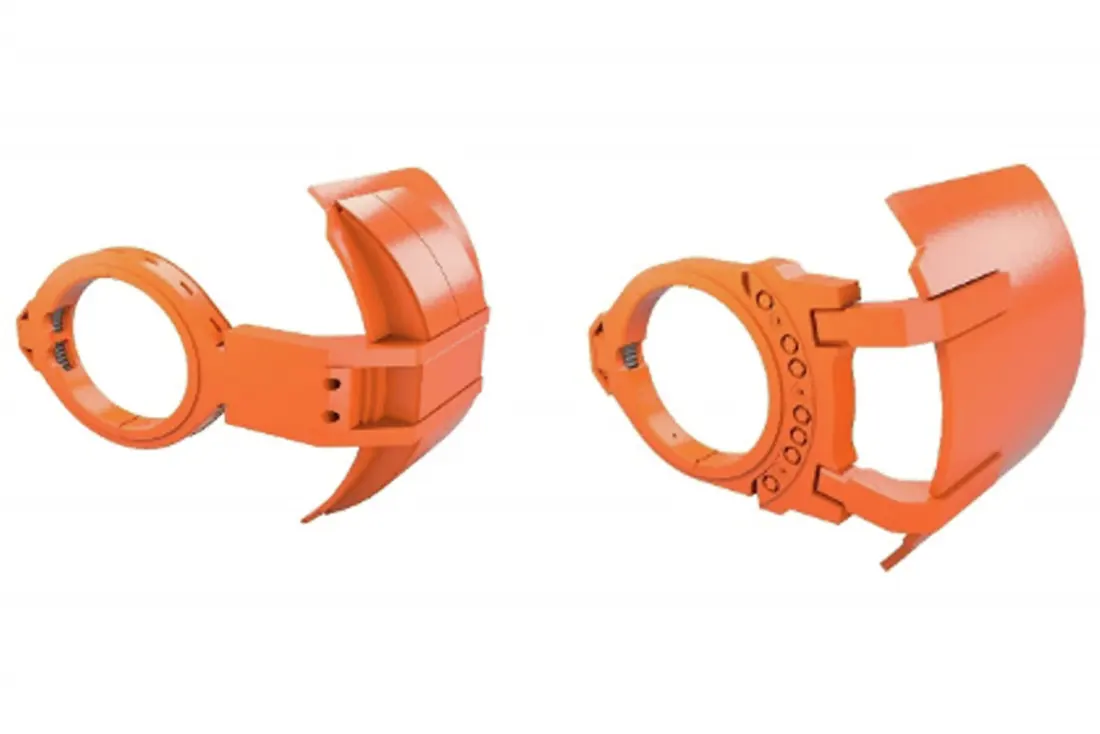

Imagen de OEM del escudo de carga del tambor de una rozadora Joy
03

Escudo del tambor, escudo de carga y piezas de desgaste para guiar el carbón

Escudo, protector de carga & piezas de desgaste del flujo de carbón

Los escudos controlan el flujo de carbón y protegen la zona detrás del tambor. Los bordes, los pivotes y las superficies de guiado se desgastan por los impactos. Revise el lado, el tamaño del tambor, el mecanismo de giro, los alojamientos de pivote, la envolvente de movimiento y la holgura con el AFC.

Ver placas de desgaste y revestimientos →
Imagen de OEM de Joy 7LS y las posiciones de instalación de patines
04

Patines de guiado, patines de retención e insertos de desgaste

Patines de guiado, patines de retención & insertos de desgaste

Al desplazarse la rozadora por el AFC, los patines y los insertos soportan el peso de la máquina y las cargas de avance y laterales bajo la abrasión del polvo de carbón. Revise el modelo 7LS, el lado, el perfil del carril del tramo, las superficies de contacto, la fijación y los límites de desgaste.

Ver piezas de traslación y guiado para servicio pesado →

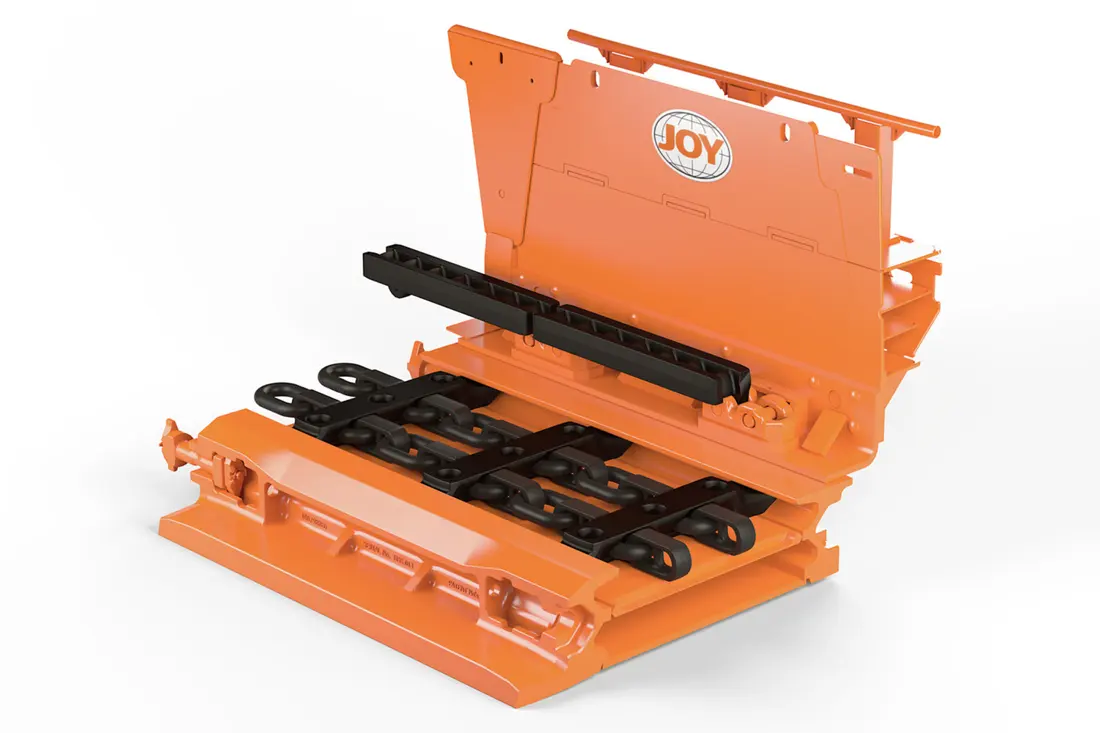

Imagen de OEM de tramos, laterales y cadena de rasquetas de Joy AFC
05

Tramos de AFC, secciones laterales y bandas de desgaste

Tramos de AFC, perfiles laterales & bandas de desgaste

La vía de la rozadora también forma el transportador de frente. Los fondos y laterales de los tramos, los carriles guía y las bandas de desgaste deben corresponder a la cadena de rasquetas, la anchura del tramo, la separación entre cadenas y la longitud del frente. Continúe la comparación en la página específica de AFC.

Ver piezas de desgaste de los tramos del transportador →
Imagen de producto de OEM de sostenimientos hidráulicos Joy diseñados para el proyecto
06

Doseles del sostenimiento, bases y superficies de deslizamiento sujetas a desgaste

Dosel de PRS, base & superficies de deslizamiento sujetas a desgaste

Los doseles, los escudos, las bases, las conexiones de avance y los escudos laterales forman el sostenimiento. Las superficies deslizantes de la base, los contactos de avance y la protección de bordes pueden desgastarse. Revise los planos del proyecto, la altura de trabajo, la fuerza de sostenimiento y la geometría.

Ver placas estructurales de desgaste →
repuestos

Brazos basculantes, avance, motores de corte, controles, hidráulica de sostenimientos y repuestos de AFC

Organice los repuestos según el flujo de potencia y el sistema del frente. La rozadora, los sostenimientos y el AFC están conectados, pero el nombre de un sistema no sustituye al modelo, el número de proyecto y los planos de conjunto.

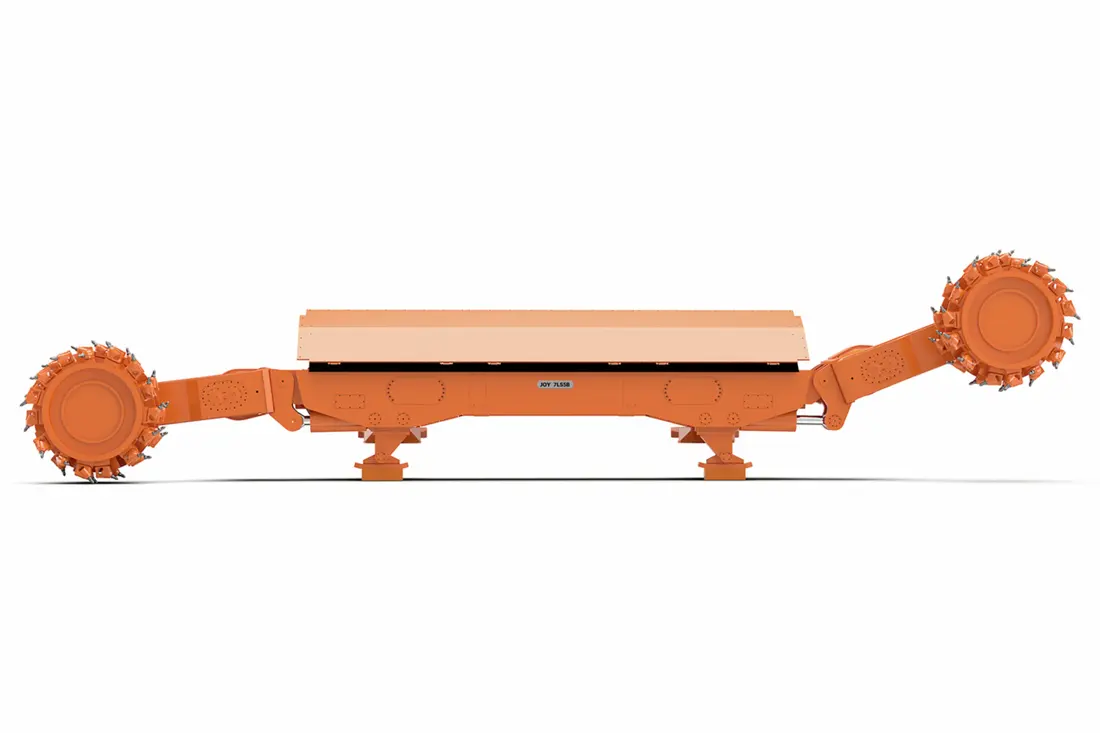

Imagen de OEM de los brazos basculantes Joy 7LS y las posiciones de los accionamientos de corte
01

Brazos basculantes, engranajes de corte y etapas planetarias

Brazos basculantes, engranajes de corte & mecanismos planetarios

Los brazos basculantes izquierdo y derecho transmiten la potencia del motor de corte a los tambores mediante carcasas, engranajes de ejes paralelos, etapas planetarias, ejes, rodamientos y sellos. Revise 7LS, el lado, la generación del brazo, la interfaz del tambor, el número de dientes y módulo, la relación de transmisión y la lubricación y refrigeración.

Ver engranajes, piñones y ejes →

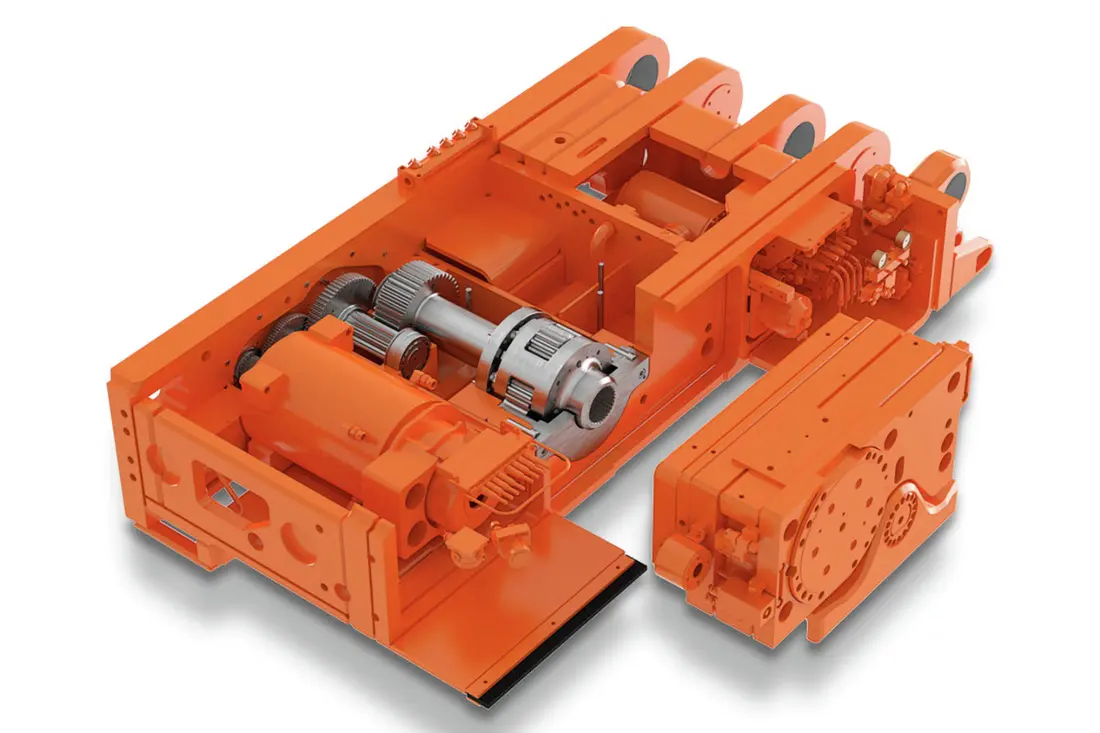

Imagen de OEM de cajas de engranajes y transmisiones de avance Joy 7LS
02

Cajas de engranajes de avance, engranajes y ruedas motrices

Carcasa de avance, engranajes de tracción & ruedas motrices

El sistema de avance transmite el par del motor a las ruedas motrices para circular por los carriles del AFC. Revise 7LS, la clase de tracción, el lado, los engranajes, las interfaces de salida, los dientes de las ruedas, los rodamientos, los frenos y la lubricación.

Ver conjuntos de avance para servicio pesado →
Imagen de OEM del motor de corte Joy 7LS y las posiciones del accionamiento del tambor
03

Motores de corte, ejes de salida, rodamientos y sellos

Motores de corte, ejes de salida, rodamientos & sellos

Cada 7LS lleva motores de corte y salidas específicos de su configuración. Aporte la placa del motor, tensión y frecuencia, potencia, refrigeración, extremo de eje, estrías, rodamientos, sellos y versión del brazo. La potencia por sí sola no basta para elegir un reemplazo.

Ver rodamientos, casquillos y soportes →

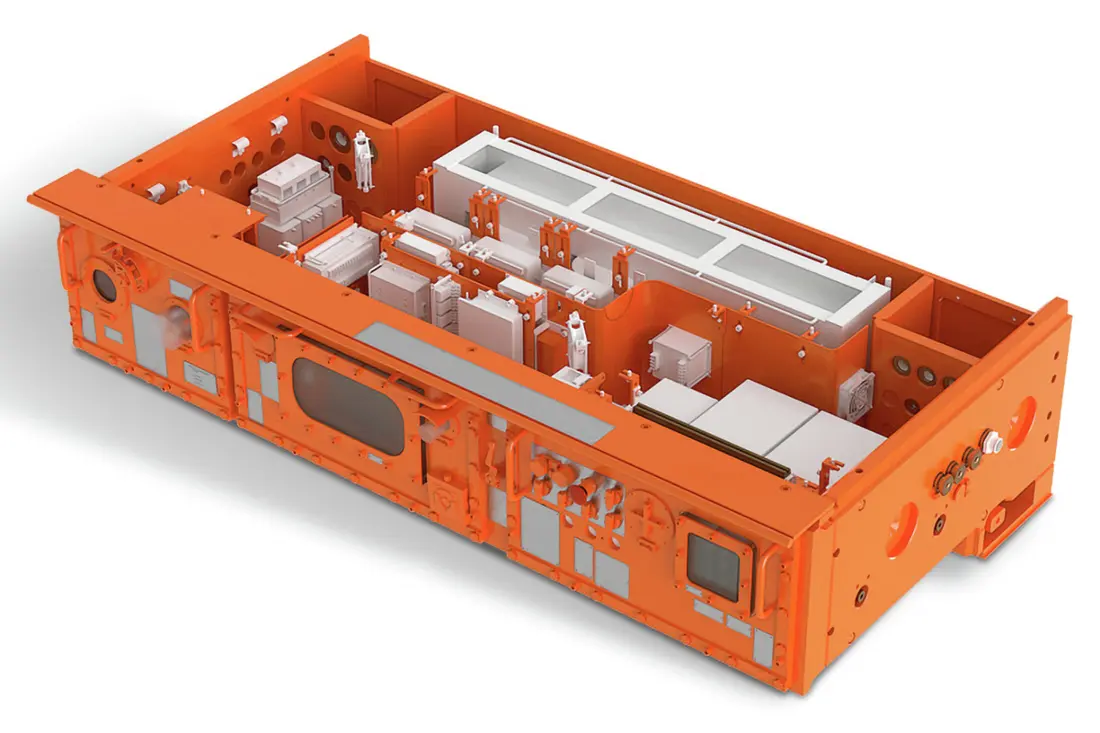

Imagen estructural de OEM de una caja de control Joy 7LS
04

Cajas de control, Faceboss e interfaces mecánicas

Carcasa del controlador, Faceboss & interfaces mecánicas

Las cajas de control integran interfaces eléctricas, de automatización, refrigeración y diagnóstico. Revise el modelo de máquina, la referencia de caja, las especificaciones eléctricas regionales, la protección contra explosiones y los esquemas. Esta página abarca carcasas fabricables, interfaces mecánicas, refrigeración y conexiones, sin clasificar los módulos de control como piezas de desgaste.

Pasar a la revisión del conjunto electromecánico →

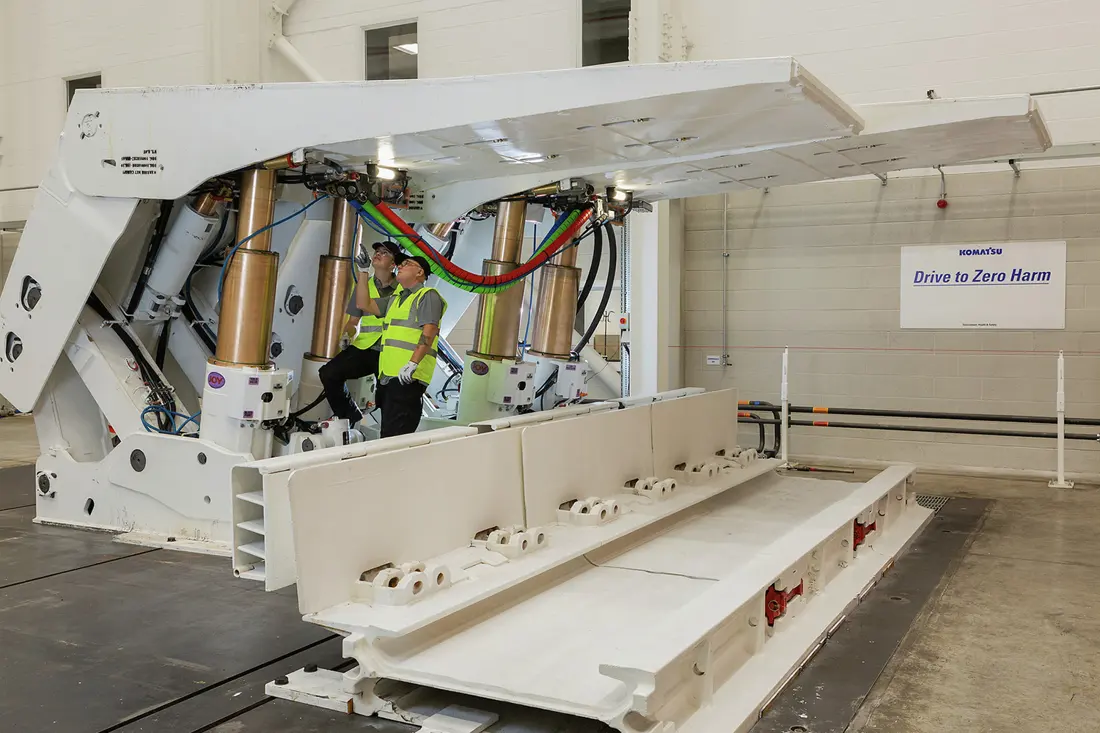

Imagen de OEM de patas, cilindros y líneas hidráulicas de sostenimientos Joy
05

Patas, cilindros, válvulas y sellos de sostenimientos hidráulicos

Patas de PRS, cilindros, válvulas & sellos

Las patas, los cilindros de equilibrio y avance, las válvulas y los sellos permiten el sostenimiento, el avance y el control de posición. Revise el número de proyecto, la fuerza de sostenimiento, el diámetro interior del cilindro y del vástago, la carrera, las interfaces, la presión, la versión de válvula y el fluido.

Ver sellos hidráulicos →
Imagen de OEM de accionamientos y tramos de Joy AFC
06

Accionamientos, ruedas dentadas, acoplamientos y cadenas de AFC

Accionamientos, ruedas dentadas, acoplamientos & juegos de cadenas de AFC

Los accionamientos, las ruedas dentadas, los acoplamientos, las cadenas, las rasquetas y los tensores del AFC deben corresponder a la capacidad del frente y la configuración de tramos. Esta tarjeta establece el vínculo entre sistemas; consulte la página específica de Joy AFC para dimensiones, materiales y piezas.

Ver la página de equipos Joy AFC →
Preguntas frecuentes

Preguntas frecuentes

¿Son intercambiables los brazos basculantes y los tambores entre 7LS1D, 7LS2A, 7LS5B y otros modelos?

El nombre de la familia 7LS no basta. Revise el modelo completo, el lado, la generación del brazo, el diámetro y la anchura del tambor, la brida, el motor de corte, la relación de transmisión, la configuración de avance, las interfaces del frente y la revisión del plano.

¿Basta la altura de trabajo para cotizar piezas del sostenimiento?

No. Joy PRS se diseña para el frente específico. Revise también la fuerza de sostenimiento, la anchura, la geometría, las dimensiones de patas y cilindros, la versión de válvulas, las conexiones de avance, el fluido, el número de proyecto y el plano de conjunto.

¿Cómo puedo continuar la revisión de tramos, cadenas y ruedas dentadas del AFC?

Esta página establece las relaciones entre sistemas del tajo largo. Utilice la página de Joy AFC para revisar las piezas como conjunto según la capacidad y longitud del frente, el tamaño del tramo, la separación y el paso de cadenas, las rasquetas, las ruedas dentadas, los accionamientos y los tensores.

Envíe el modelo Joy 7LS, el proyecto PRS, la configuración AFC o los datos de la pieza usada

Aporte el modelo completo y número de serie, el proyecto del frente, el lado, la configuración de tambor y brazo, los parámetros del sostenimiento, las especificaciones de tramos y cadenas AFC, planos o muestras, dimensiones de la pieza usada, material y condiciones de servicio. ANRANST ofrece asesoramiento técnico, coordinación de proveedores, control de calidad y entrega.
