滚筒截齿、硬质合金齿尖与齿座
Drum Picks, Carbide Tips & Tool Holders
滚筒上的截齿、齿尖和齿座直接切入煤层及夹矸，决定截割轨迹和装煤效果。需按 7LS 型号、滚筒直径与宽度、左右滚筒、旋向、齿座角度、柄径、喷嘴布置及夹矸强度确认。
材料核对：齿尖进入碳化钨硬质合金路线，齿体和齿座进入高强韧合金钢路线；晶粒、钎焊、热处理和齿体支撑需按冲击、磨蚀和温升共同选择。
进入截齿统一零部件页 →
OEM 单一设备页
先锁定 7LS 型号和工作面项目，再分别确认采煤机、支架与 AFC
长壁系统不是一台可用通用名称替代的单机。7LS 采煤机的滚筒、摇臂、牵引和控制配置，与液压支架的工作高度、支护力、阀组及 AFC 的槽体、链条和驱动共同受工作面项目约束；报价前必须分系统核对。
67LS 当前公开型号
1.5–6.0 m官方区域页面截割高度范围
890–1,200 kN公开牵引力范围
12耐磨件与核心备件类别
标准型号与核心尺寸
Joy 7LS 标准型号与长壁工作面核心范围
7LS 型号和数值来自 Komatsu 当前官方澳大利亚区域页面；PRS 与 AFC 数值来自 Komatsu 当前官方产品页。区域供应和项目配置可能不同，本表用于装机初筛。
| 型号 / 系统 | 截割或工作范围 | 重量 / 支护 / 能力 | 牵引 / 宽度 / 槽长 | 截割功率 / 项目属性 |
|---|---|---|---|---|
| 7LS1D | 1.5–3.8 m | 55 t（不含滚筒） | 890 kN | 2 × 480 或 610 kW |
| 7LS2A | 1.6–4.0 m | 65 t（不含滚筒） | 890 kN | 2 × 480 或 610 kW |
| 7LS2B | 1.6–4.5 m | 70 t（不含滚筒） | 890 kN | 2 × 480 或 610 kW |
| 7LS3A | 2.0–4.7 m | 65 t（不含滚筒） | 890 kN | 2 × 480 或 610 kW |
| 7LS5B | 2.0–5.0 m | 85 t（不含滚筒） | 980 kN | 2 × 610、750 或 860 kW |
| 7LS6 | 2.1–6.0 m | 100 t（不含滚筒） | 1,200 kN | 2 × 750 或 860 kW |
| Joy PRS 液压支架 | 0.8–7.8 m | 支护力最高 1,814 t | 宽度 1.5 / 1.7 / 2.0 m 及以上 | 按工作面项目设计 |
| Joy AFC 工作面输送机 | 长度最高 450 m | 能力最高 6,000 t/h | 中部槽 1,503 / 1,756 / 2,050 mm | 进入 AFC 专页确认 |
同一 7LS 型号仍有滚筒、摇臂、牵引、控制、电制和工作面接口差异；PRS 与 AFC 属于项目配置。制造前必须核对完整型号、序列号、项目号、总成号、图号、图纸版本和旧件尺寸。
耐磨件区
滚筒截割、导向滑靴、AFC 槽体与支架磨损部位
优先使用 Komatsu / Joy 官方设备和部件图片。材料按安装位置、冲击、磨蚀、焊接、疲劳和失效方式进入候选路线，不宣称为原厂固定牌号。
02
截割滚筒筒体、端盘与耐磨保护
Cutting Drums, End Plates & Wear Protection
滚筒筒体、端盘、螺旋叶片、装煤板和局部耐磨层形成完整截割与装煤组件。必须核对滚筒直径、截深、叶片方向、连接法兰、动平衡、喷雾水路和实际磨损轮廓。
材料核对：滚筒结构和叶片以高强焊接件及原设计为基准，高磨区可评估调质耐磨钢板和受控堆焊；修复时必须控制齿座定位、焊接变形和动平衡。
进入滚筒耐磨件统一页 →
03
滚筒护罩、装煤罩与导煤耐磨件
Cowl, Loading Shield & Coal-Flow Wear Parts

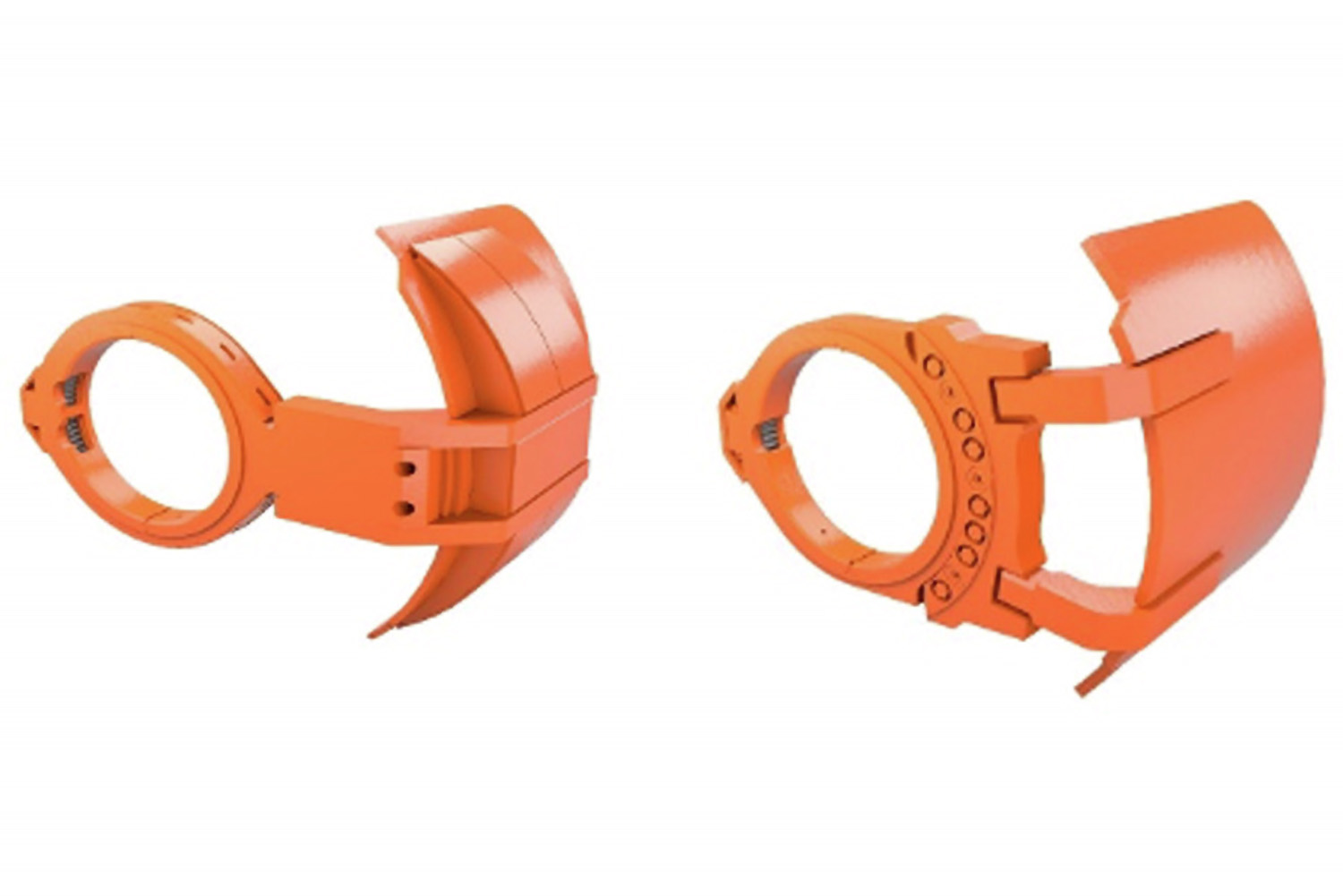

滚筒护罩和装煤罩控制煤流并保护滚筒后方结构，边缘、铰点和导煤面长期受冲击磨损。需核对左右位置、滚筒尺寸、摆动机构、铰点孔、曲面包络和与 AFC 的运行间隙。
材料核对：主体按高强焊接结构确认，磨损面可从调质耐磨钢板、局部复合板或可更换耐磨条路线评估；不得因加厚改变运动包络。
进入耐磨板与衬件统一页 →04
导向滑靴、捕获滑靴与耐磨嵌件
Guide Shoes, Trapping Shoes & Wear Inserts
采煤机沿 AFC 行走时，导向滑靴、捕获滑靴和接触嵌件承受整机重量、牵引力、侧向载荷和煤尘磨粒磨损。需核对 7LS 型号、左右侧、槽帮轨型、接触曲面、固定方式和磨损限值。
材料核对：滑靴本体按高强韧合金钢或原铸焊结构确认，接触嵌件按耐磨合金钢、硬面或可更换耐磨块路线评估；应同时校核配合间隙。
进入重载行走与导向件统一页 →
05
AFC 中部槽、槽帮与耐磨条
AFC Linepans, Side Profiles & Wear Strips
采煤机运行基座同时是工作面输送通道，中部槽底板、槽帮、采煤机导轨和耐磨条必须与刮板链、槽宽、链中心距及工作面长度成套确认。本卡进入独立 AFC 设备页继续核对。
材料核对：底板和磨损条按调质耐磨钢板、复合耐磨板或受控堆焊路线；槽帮和导轨还必须满足焊接、直线度、连接和采煤机导向精度。
进入槽体耐磨件统一页 →06
液压支架顶梁、底座与滑动耐磨面
PRS Canopy, Base & Sliding Wear Surfaces
液压支架顶梁、掩护梁、底座、推移连接和侧护板构成工作面支护结构；底座滑动面、推移接触区和边缘护件可能发生磨损。必须按支架项目图、工作高度、支护力和几何关系确认。
材料核对：结构件以原图规定的高强焊接钢和焊接工艺为基准；局部磨损面可评估耐磨钢板或可更换耐磨条，但不得改变支护几何和结构认证要求。
进入结构耐磨板统一页 →备件区
摇臂、牵引、截割电机、控制、支架液压与 AFC 核心备件
核心备件按动力流和工作面系统分区。采煤机、液压支架和 AFC 之间有关联，但不能用一个系统名称代替具体型号、项目号和总成图纸。
01
摇臂、截割齿轮组与行星级
Ranging Arms, Cutter Gears & Planetaries
左右摇臂把截割电机动力传递到滚筒，包含箱体、平行轴齿轮、行星级、输出轴、轴承和密封。需核对 7LS 型号、左右侧、摇臂代次、滚筒接口、齿数模数、速比和润滑冷却。
材料核对：齿轮、轴和花键按渗碳或调质合金钢、齿面精度和无损检测路线；箱体、轴承配合及密封必须作为完整传动总成确认。
进入齿轮、小齿轮与轴统一页 →
02
牵引箱、牵引齿轮与驱动轮

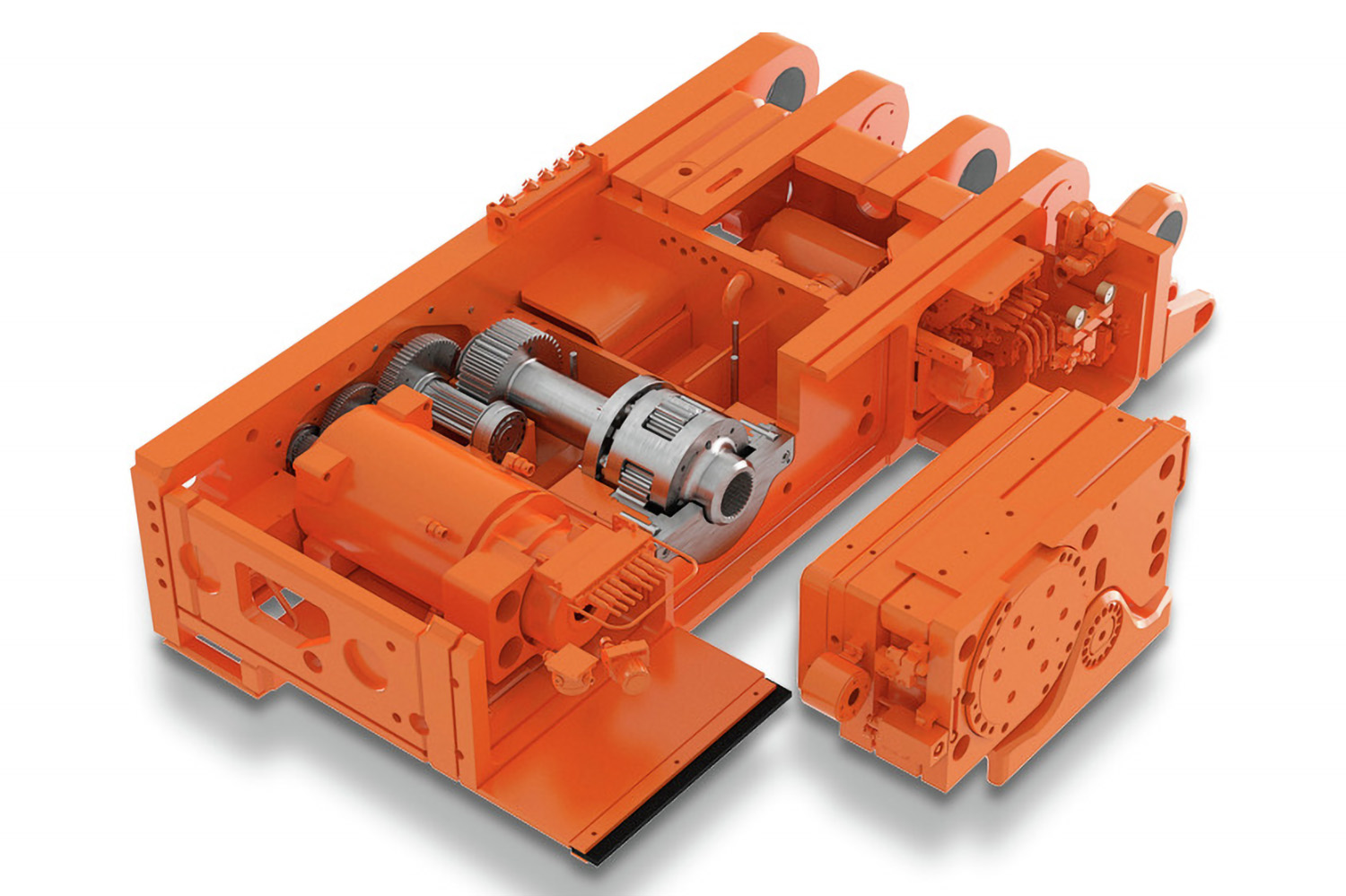

Haulage Case, Traction Gears & Drive Wheels
牵引系统把电机扭矩传至行走驱动轮并沿 AFC 导向轨移动。需核对 7LS 型号、牵引力等级、左右侧、齿轮参数、输出接口、驱动轮齿形、轴承、制动和润滑。
材料核对：牵引齿轮、轴和驱动轮按高强传动合金钢及表面强化路线，箱体和轴承座按配合、刚度、疲劳与污染密封条件确认。
进入重载牵引组件统一页 →03
截割电机、输出轴、轴承与密封
Cutter Motors, Output Shafts, Bearings & Seals
每台 7LS 采煤机有与型号配置匹配的截割电机及输出接口。确认需提供电机铭牌、电压/频率、功率、冷却方式、轴端、花键、轴承、密封和摇臂版本，不能只按功率替换。
材料核对：电机本体按原电气与防爆认证核对；ANRANST 重点确认输出轴、联接套、轴承座、机械密封和配套传动件的材料、配合与检验。
进入轴承、轴套与支承统一页 →
04
控制箱、Faceboss 与机械接口件
Controller Case, Faceboss & Mechanical Interfaces

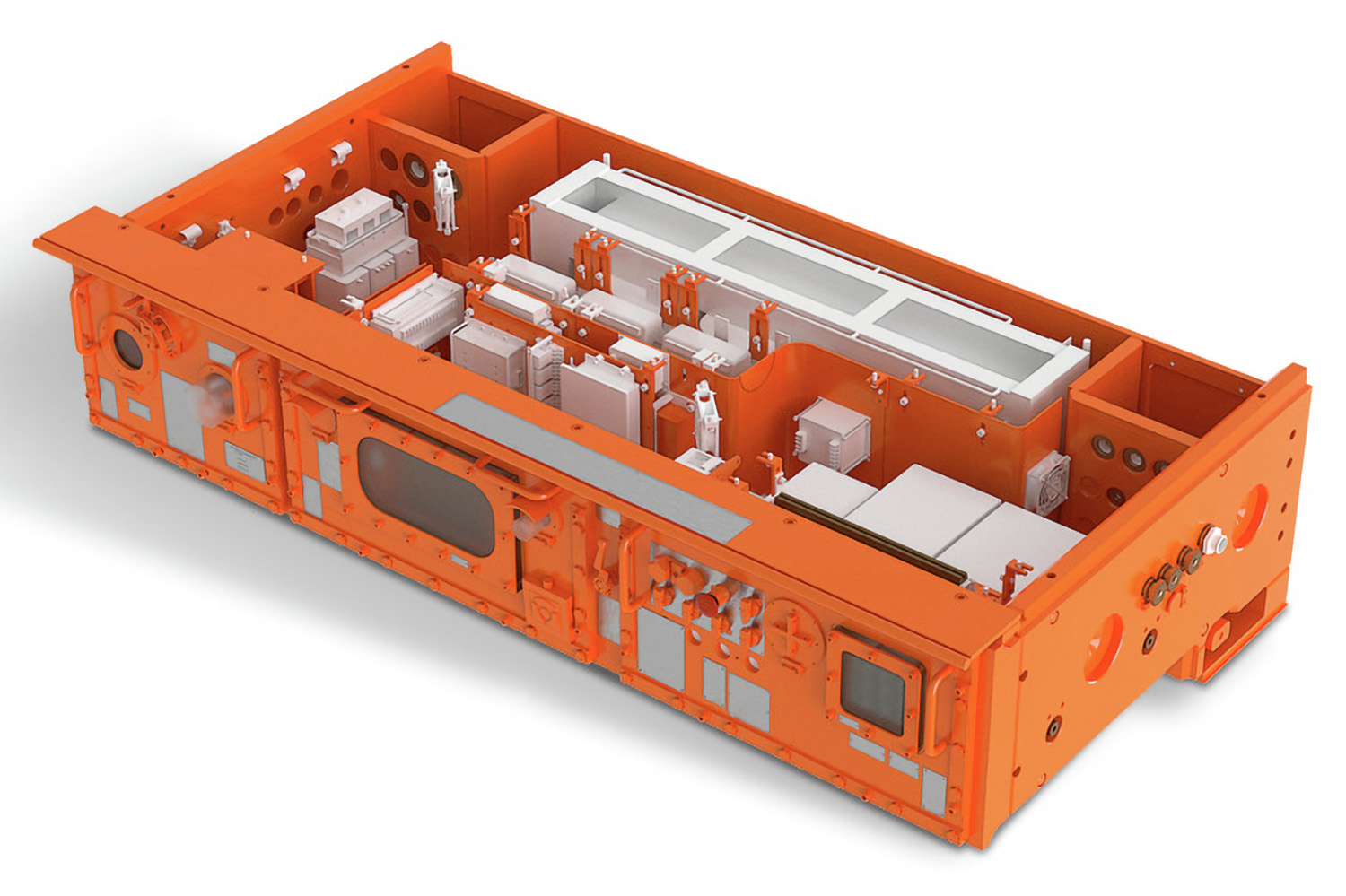

控制箱集成电气、自动化、冷却和诊断接口。必须凭整机型号、控制箱编号、区域电制、防爆认证和原理图确认；本页不把控制模块当作耐磨件，只覆盖可制造的箱体、机械接口、冷却和连接件。
材料核对：箱体和机械连接件按结构钢、耐蚀、防护和尺寸要求；电气模块、软件和认证件必须按原厂系统或经过授权的合规渠道确认。
进入机电总成技术确认入口 →
05
液压支架立柱、油缸、阀组与密封
PRS Legs, Cylinders, Valves & Seals
支架立柱、平衡缸、推移缸、阀组和密封承担支护、移架和姿态控制。需按支架项目号、支护力、缸径、杆径、行程、接口、压力、阀组版本和工作介质确认。
材料核对：活塞杆、缸筒、导向套和销轴按强度、表面处理与无损检测路线；密封按压力、温度、介质、速度和煤尘污染等级选择。
进入液压密封统一页 →
06
AFC 驱动、链轮、联轴器与链条总成
AFC Drives, Sprockets, Couplings & Chain Sets
工作面 AFC 的驱动、链轮、联轴器、链条、刮板和张紧装置必须与工作面能力和槽体配置成套确认。本卡只建立系统关系，具体尺寸、材料和零件进入独立 Joy AFC 页面。
材料核对：链轮、链条、刮板、齿轮和轴按重载合金钢、锻造/铸造、热处理与疲劳检验路线；联轴器和减速箱按原传动配置确认。
进入 Joy AFC 单一设备页 →公开依据
7LS 型号、长壁系统范围、原厂图片与核心参数依据
型号、尺寸、能力和设备关系采用 Komatsu 当前官方产品页及长壁系统手册；材料内容是 ANRANST 面向替换件的工程候选路线，不代表 Komatsu 指定材料。
7LS1D、7LS2A、7LS5B 等型号的摇臂和滚筒能否直接互换？
不能只按 7LS 系列名称判断。必须核对完整型号、左右侧、摇臂代次、滚筒直径与宽度、连接法兰、截割电机、齿轮速比、牵引配置、工作面接口和图纸版本。
液压支架零件是否可以只按工作高度报价？
不可以。Joy PRS 属于工作面项目设计，除工作高度外还需核对支护力、支架宽度、几何结构、立柱与油缸尺寸、阀组版本、推移连接、工作介质、项目号和总成图。
AFC 的中部槽、链条和链轮在本页怎样继续确认？
本页建立长壁系统关系；具体 AFC 零件进入 Joy AFC 单一设备页，按工作面能力、长度、槽体规格、链中心距、链条节距、刮板、链轮、驱动与张紧装置成套核对。
