01
截齿与硬质合金齿尖
Cutting Picks & Carbide Tips
截齿直接切入煤、盐、钾盐、石膏或硬岩，磨损集中在硬质合金齿尖、钎焊区和钢质齿体。必须按截割头型式、齿座、柄径、伸出量、旋转状态和岩体强度确认。
材料核对：齿尖进入碳化钨硬质合金路线，齿体进入高强韧合金钢路线；牌号、晶粒、钎焊和热处理需按冲击、磨蚀与温升共同选择。
进入切削齿统一零部件页 →
OEM 单一设备页
先确定设备系列与截割头，再沿物料路径确认耐磨件和备件

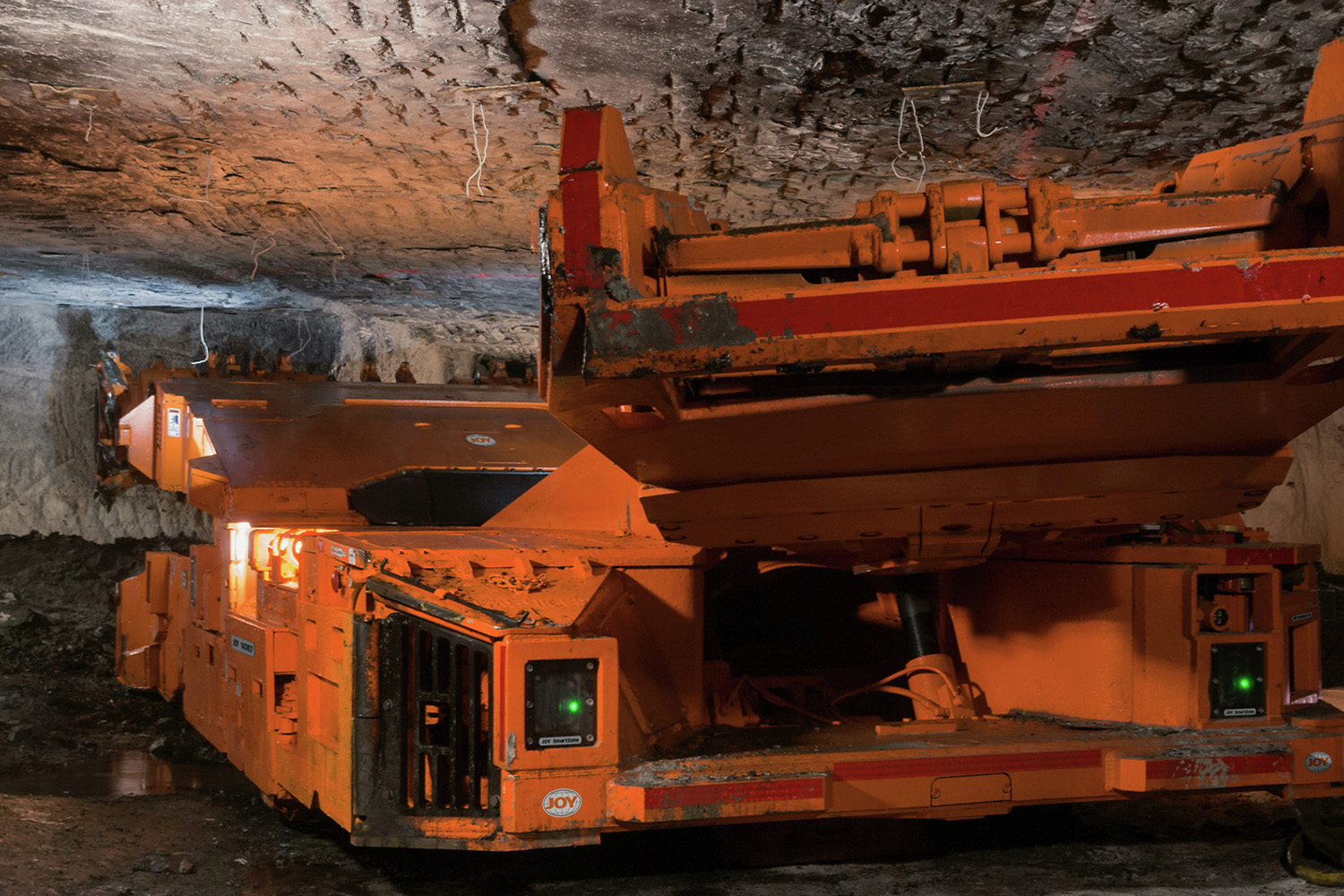

12CM 和 14CM 主要面向煤及软岩房柱式采矿，12HM 面向盐、钾盐、石膏等工业矿物，MC51 属于 DynaCut 硬岩连续采矿机。截割头、机身高度、输送机和传动系统差异明显，备件不能只按“连续采矿机”名称互换。
4当前核心设备系列
12型号/配置入口
0.76–6.00 m软岩系列截割范围
12耐磨件与核心备件类别
标准型号与核心尺寸
Joy 12CM、14CM、12HM 与 Komatsu MC51 标准配置
表中头型、直径、截割高度和 MC51 外形/巷道范围来自 Komatsu 当前官方页面与官方系列手册，用于装机入口和备件范围初筛。
| 型号 / 系列 | 截割头型式 | 截割头直径 | 截割或巷道范围 | 核心识别信息 |
|---|---|---|---|---|
| 12CM12 | Solid head | Ø1,120 mm | 1.40–4.60 m | 煤及软岩，中高煤层配置 |
| 12CM15 | Solid head | Ø1,120 mm | 1.40–4.60 m | 煤及软岩，中高煤层配置 |
| 12CM27 | Solid head | Ø1,200 / 1,310 / 1,367 mm | 1.60–5.00 m | 高产、中高煤层；965 mm 输送机 |
| 14CM10AA | Ripperveyor head | Ø762 mm | 0.76–2.29 m | 低煤层配置 |
| 14CM9A / 14CM9CC | Solid head | Ø865 / 965 mm | 0.865–2.325 m | 低煤层配置 |
| 14CM15CC / C / B / D / E | Solid head | Ø965 / 1,120 mm | 0.965–3.40 m | 低至中煤层多种机身高度 |
| 14CM27 | Solid head | Ø1,120 mm | 1.00–3.40 m | 660 kW；965 mm 输送机 |

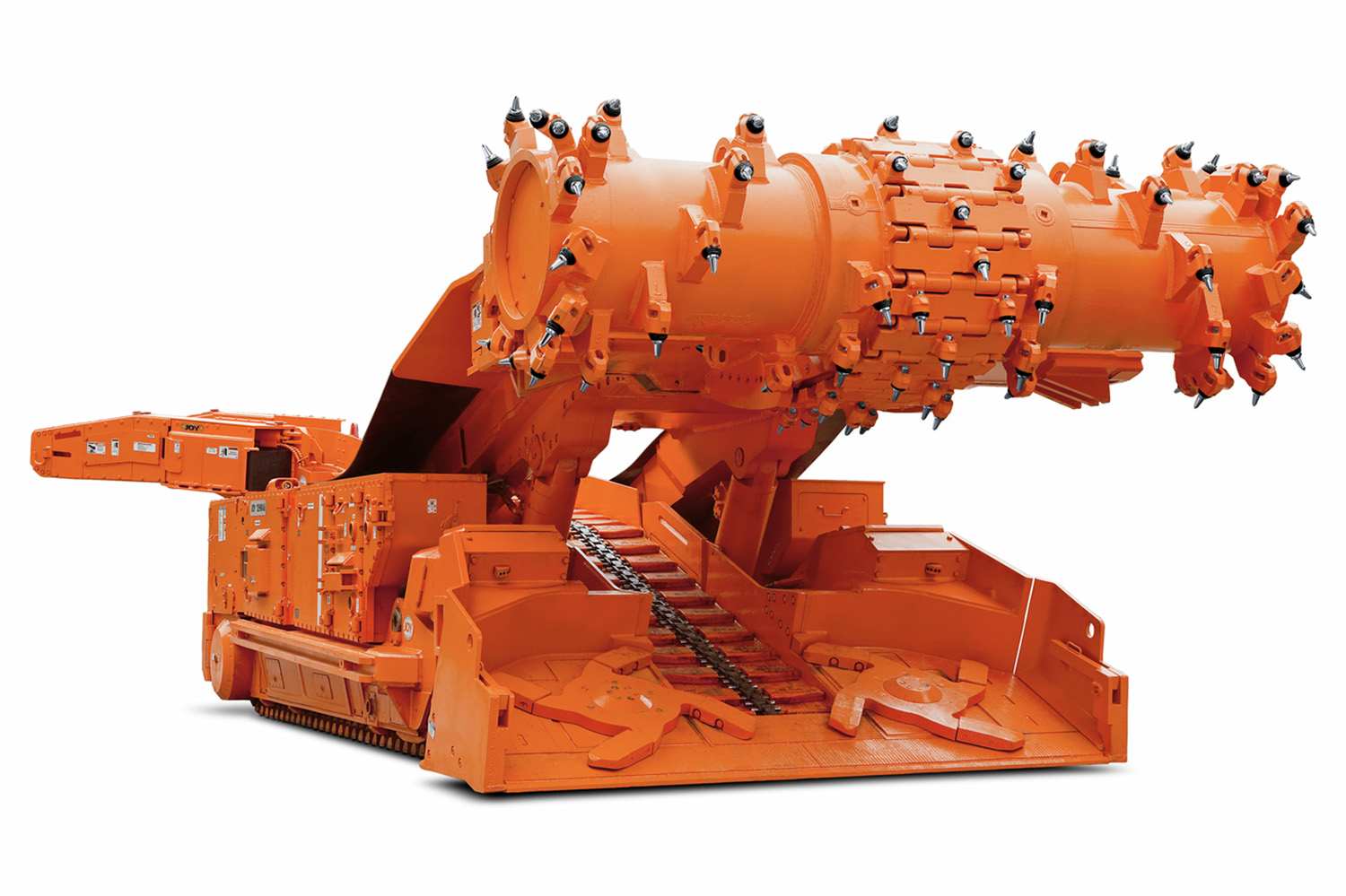

| 12HM26 | Ripperveyor head | Ø1,475 mm | 1.82–4.60 m | 工业矿物重载截割 |
| 12HM27 | Solid head | Ø1,200 / 1,310 / 1,367 mm | 1.70–5.00 m | 工业矿物与高煤层 |
| 12HM36 | Ripperveyor head | Ø1,475 mm | 1.90–4.60 m | 工业矿物重载截割 |
| 12HM46 | Ripperveyor head | Ø1,475 / 1,588 mm | 1.86–6.00 m | 12HM 最大型；965 mm 输送机 |

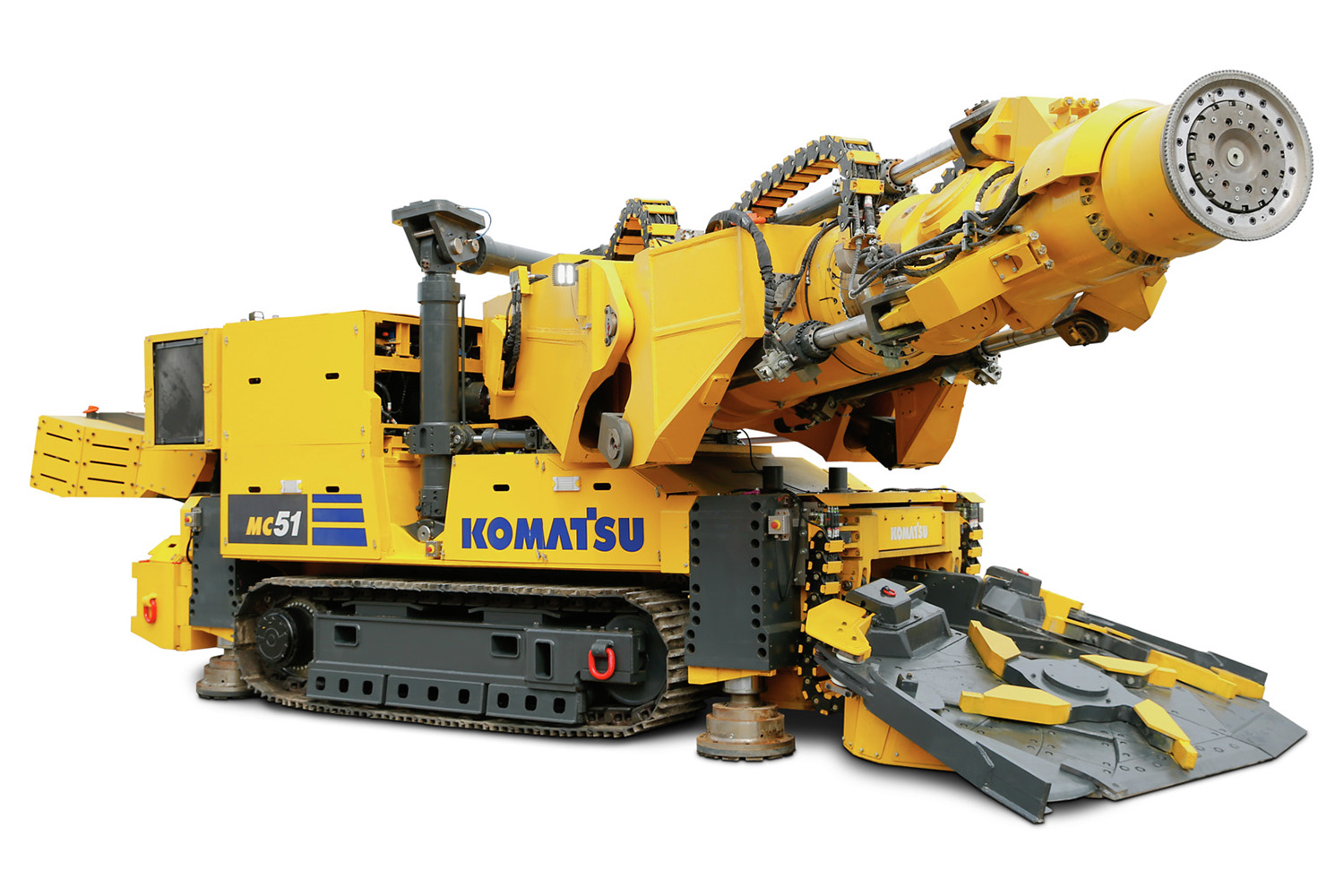

| MC51 | DynaCut 动态底切头 | 按项目切削头 | 最大巷道 5.2 × 5.2 m | 硬岩；整机 13.2 × 4.2 × 3.8 m |
同一型号仍有不同机身高度、滚筒、切宽、电压/频率、输送机和区域配置；制造前需核对完整型号、序列号、电制、截割头、安装位置、图号和旧件尺寸。
耐磨件区
截齿、齿座、滚筒、装载头与输送槽耐磨件
OEM 区域优先采用 Joy / Komatsu 官方截割头和整机图；通用刮板照片仅用于类别识别，不表示 Joy OEM 互换。材料按具体安装位置、冲击、磨蚀、温升和失效方式进入候选路线。
02

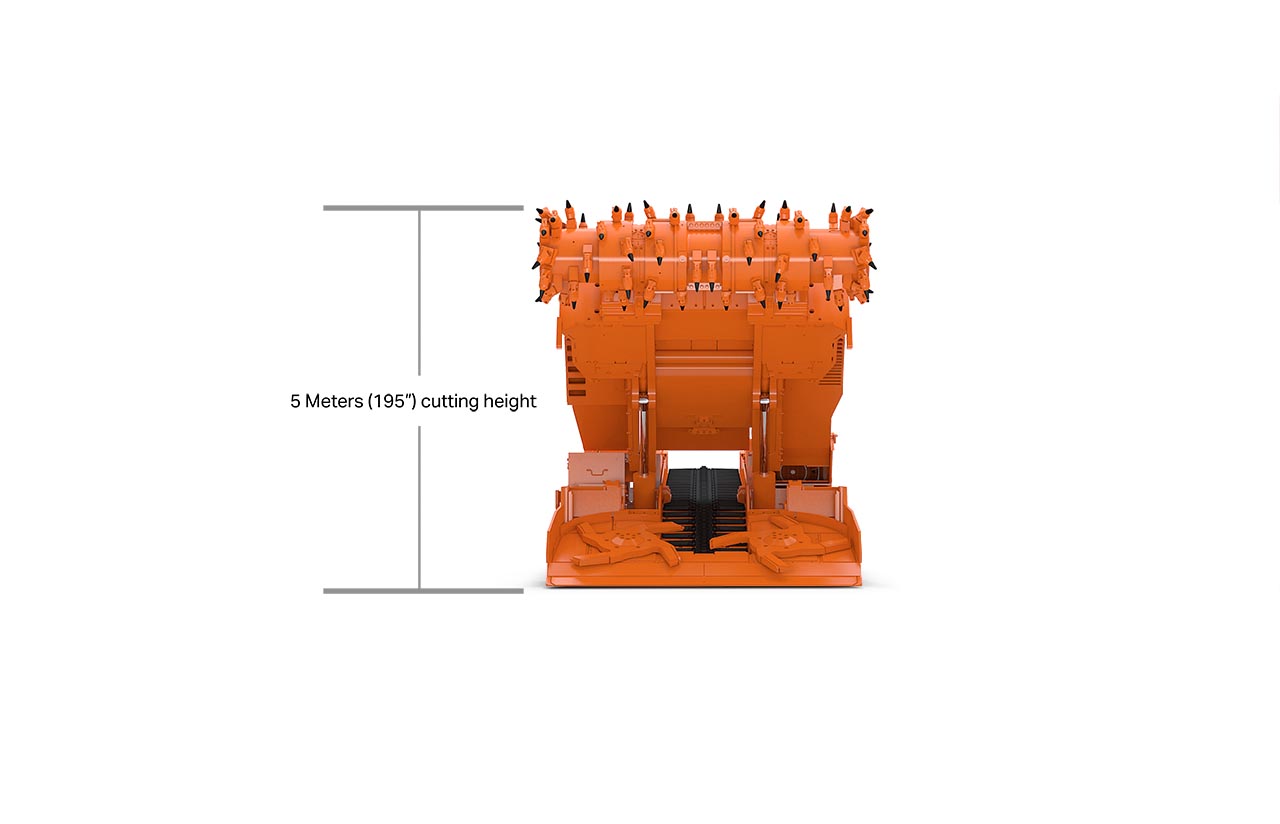

齿座、锁紧件与喷嘴保护
Tool Holders, Retainers & Spray Protection
齿座把截齿载荷传入滚筒，并决定切削角、齿尖轨迹和更换可靠性；邻近喷嘴及护件影响冷却和降尘。需核对齿座位置、角度、焊接边界、锁紧结构和水路。
材料核对：齿座需兼顾冲击韧性、焊接性与局部耐磨；磨损严重时可评估耐磨堆焊，但不得改变截齿角度和喷雾覆盖。
进入齿座统一零部件页 →03

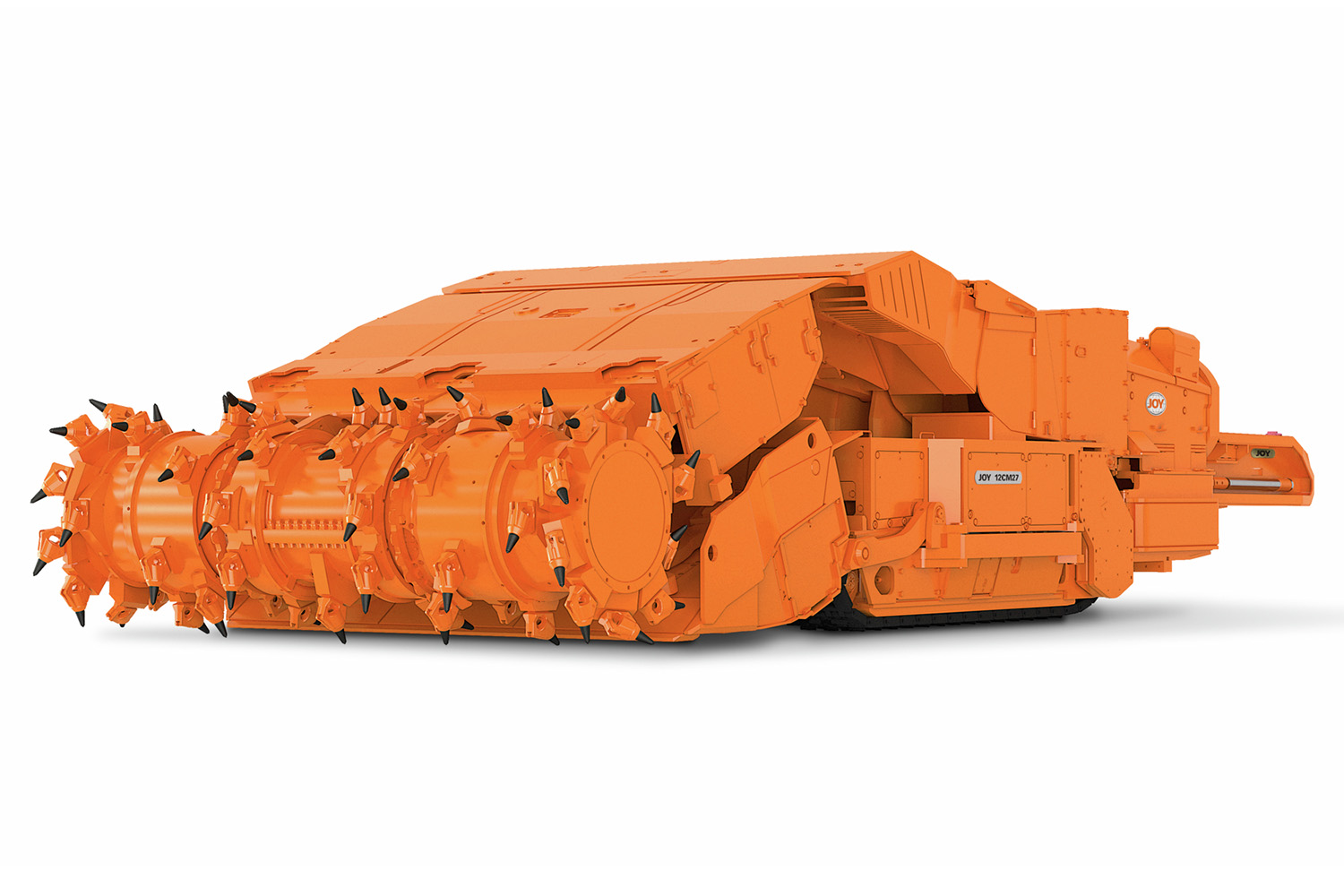

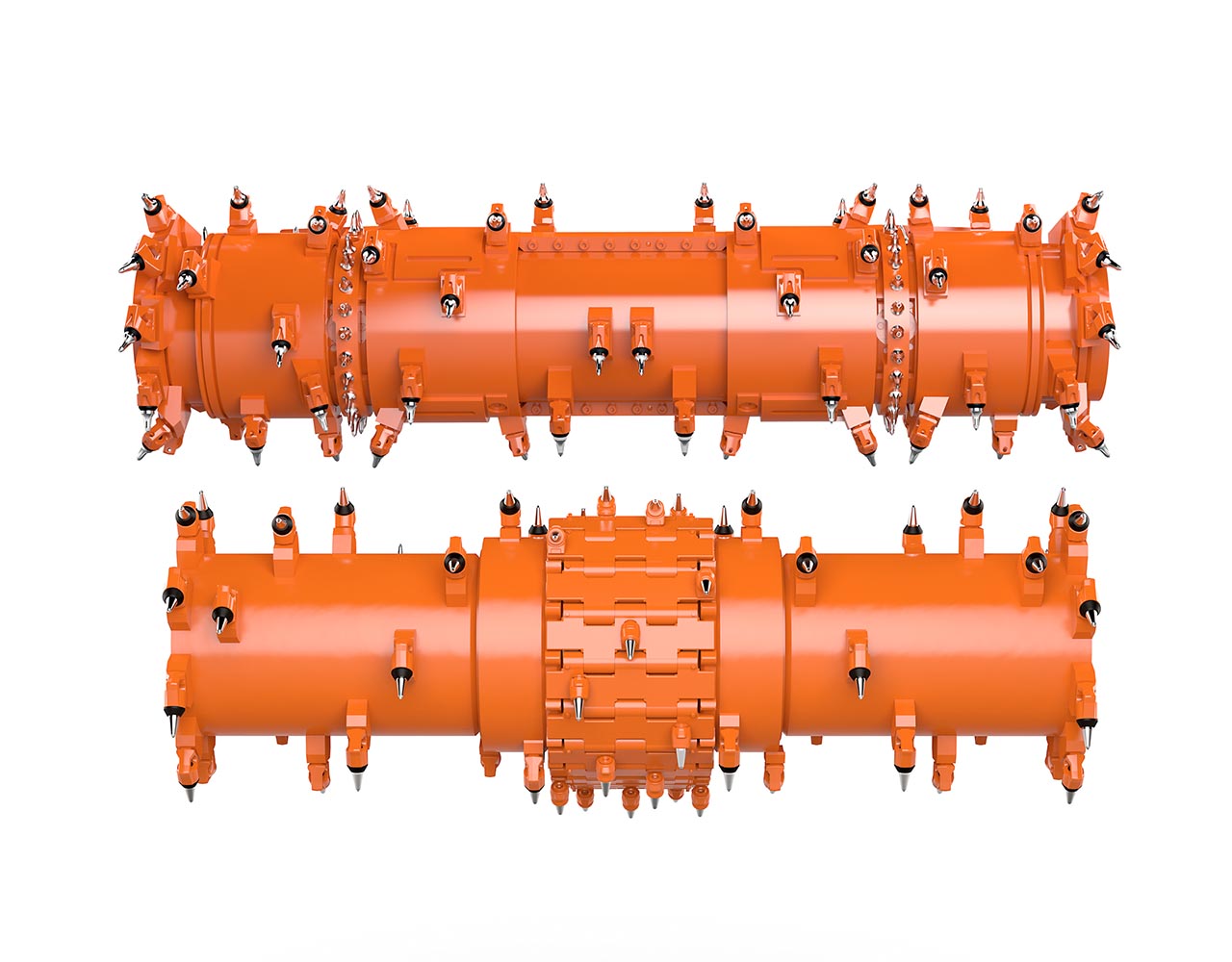

截割滚筒、端盘与耐磨板
Cutter Drum, End Rings & Wear Plates
Solid head 与 Ripperveyor head 的滚筒筒体、端盘、螺旋/链板区和局部耐磨板结构不同。需按完整型号、头型、滚筒直径、切宽、齿座排布、旋向和驱动接口确认。
材料核对：滚筒结构以高强焊接件或原设计为基准，高磨区可采用调质耐磨板和受控堆焊；必须控制焊接变形、动平衡和齿座定位。
进入截割滚筒耐磨件统一页 →04
装载头、集料臂与耐磨滑靴
Gathering Head, Arms & Wear Shoes
装载头把截落物料汇入中央输送机，集料臂尖端、底板、侧缘和滑靴承受连续磨粒磨损与底板冲击。需核对左右位置、摆动轨迹、驱动接口、厚度和与输送槽的间隙。
材料核对：底板和侧护板可从调质耐磨钢板进入；复杂摆臂和齿形件按高强合金钢、焊接结构及表面修复路线确认。
进入装载底板耐磨件统一页 →
05

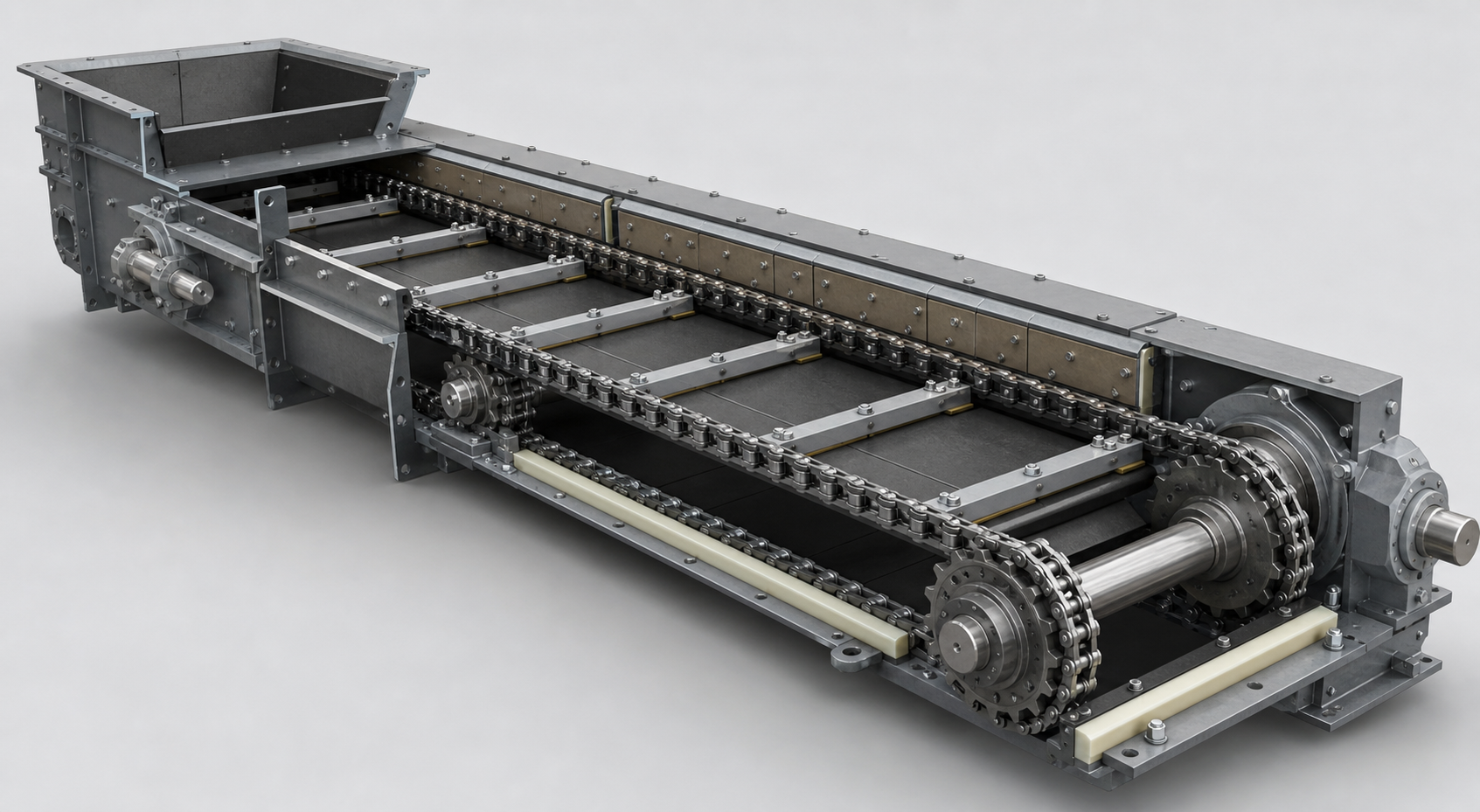

中央输送机刮板、链条与槽体衬件
Conveyor Flights, Chains & Trough Liners
截落物料经中央刮板输送机排出，刮板、双链、连接件、链轮及槽体底板形成一套配合。配图仅作同类刮板识别；Joy 连续采矿机仍须按输送机宽度、链条规格、节距和驱动端确认。
材料核对：刮板和链条按高强耐磨合金钢、锻造或铸造及热处理路线确认；槽体衬件按耐磨钢板、焊接和变形控制要求确认。
进入刮板统一零部件页 →
06

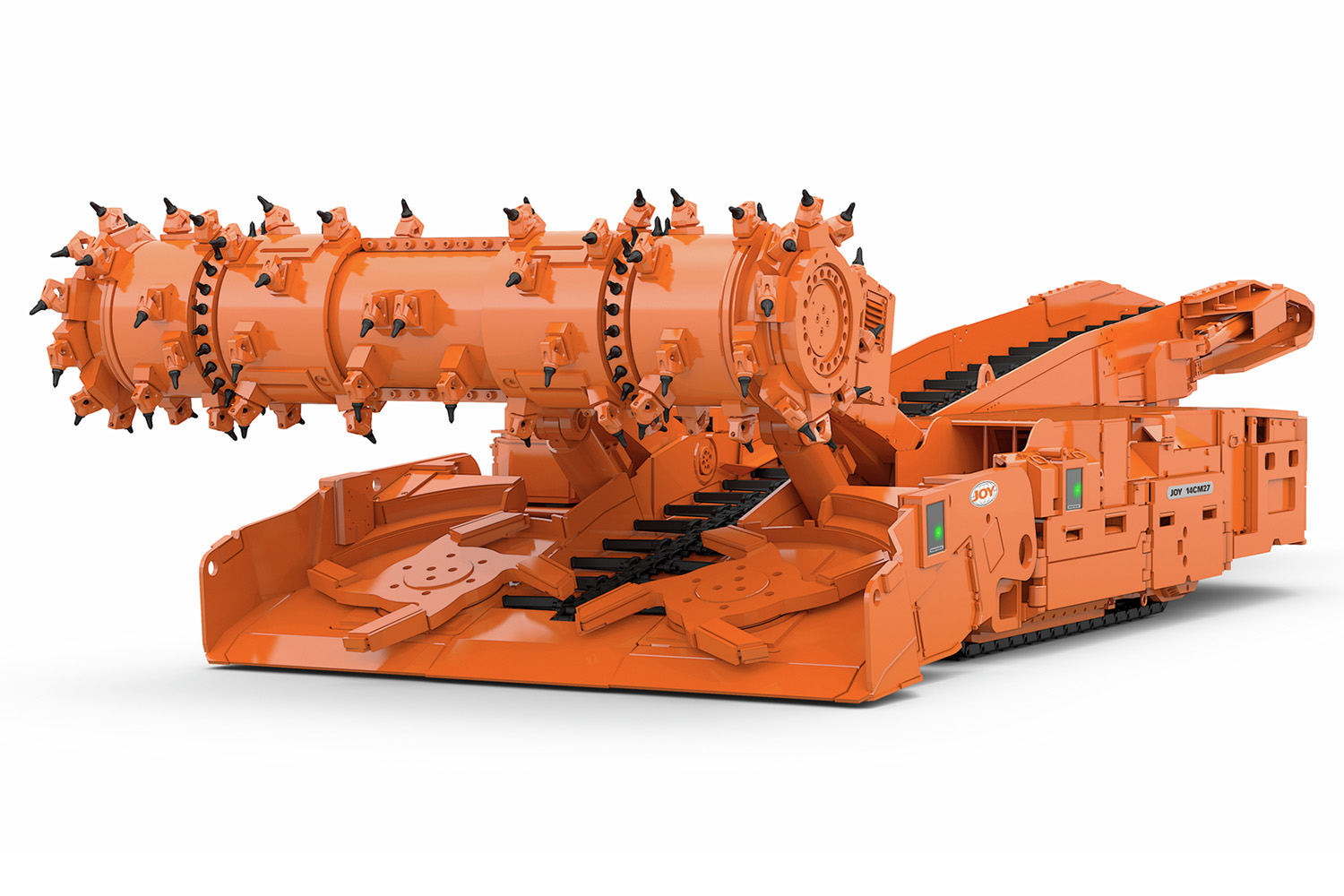

履带板、滑板与稳定支撑件
Crawler Shoes, Skids & Stabilizers
履带、底部滑板和稳定支撑件承担整机推进、截割反力和巷道底板冲击。需核对型号、左右侧、节距、宽度、销孔、支撑位置、液压接口和运动包络。
材料核对：履带和销轴按高强耐磨合金钢及热处理路线，滑板和护板按调质耐磨钢板路线；断裂与磨损必须分别分析。
进入重载行走组件统一页 →备件区
截割、装载、输送、行走、液压与电控核心备件
核心备件按动力流和总成位置组织。12CM、14CM、12HM 与 MC51 的截割原理、电制、齿轮箱、液压和接口不同，必须按完整装机资料分别确认。
01
截割电机、截割臂与齿轮箱
Cutter Motors, Boom & Gearcase
截割电机经齿轮箱向滚筒传递高扭矩，截割臂和升降铰点同时承受冲击反力。需核对完整型号、电压/频率、头型、输出轴、齿轮参数、轴承、密封和冷却润滑。
材料核对：齿轮、轴和花键按传动合金钢及表面强化路线确认；箱体、轴承和密封按载荷、配合、温升和污染条件确认。
进入齿轮、小齿轮与轴统一页 →02
装载头驱动、摆臂轴与衬套
Gathering Head Drives, Shafts & Bushings
左右集料臂由电机/液压或机械传动驱动，包含齿轮、轴、曲柄、衬套、销轴和支承座。需核对左右位置、旋向、摆臂几何、轴径、键/花键和润滑。
材料核对：轴和齿轮按调质或表面强化合金钢，衬套按轴承铜合金、钢基复合或原结构确认；配合和润滑必须同时锁定。
进入轴承、销轴与衬套统一页 →
03

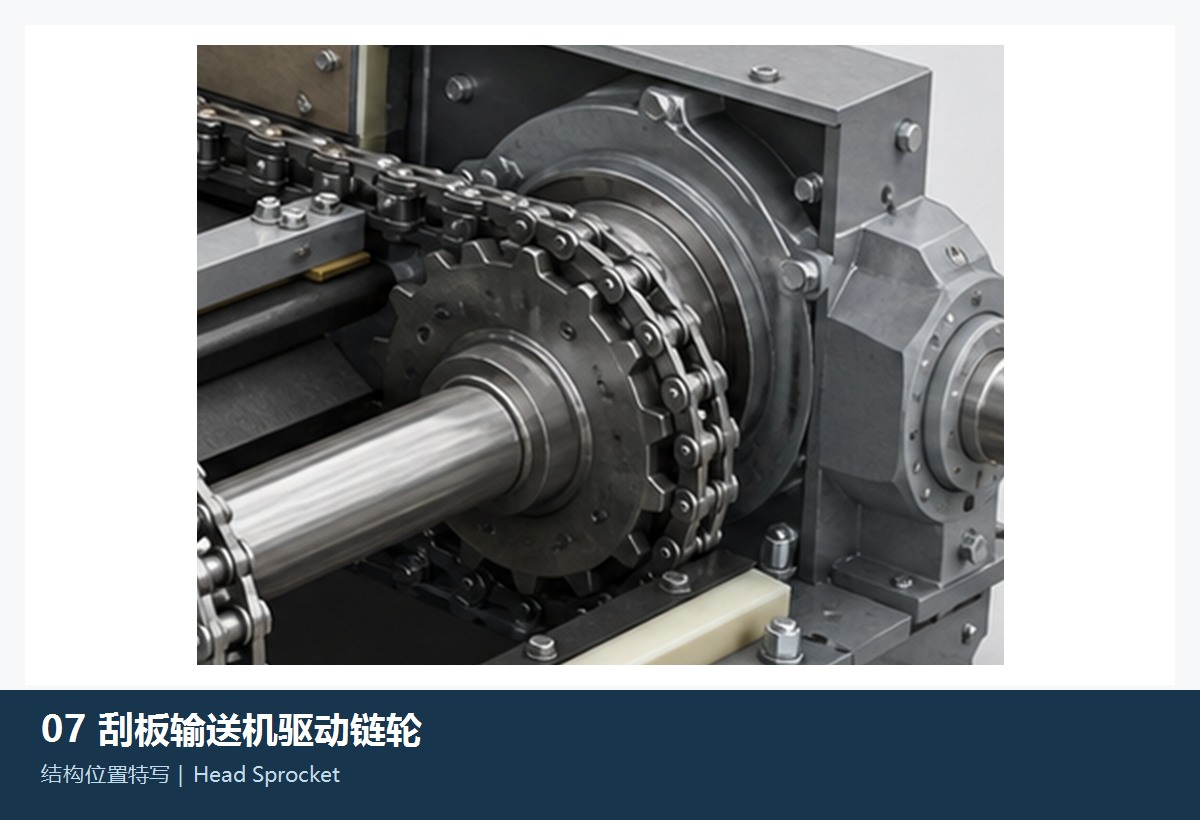

输送机链轮、尾轴与张紧件
Conveyor Sprockets, Tail Shaft & Tensioning
中央输送机驱动端和回程端包含链轮、轴、轴承座、张紧机构和链条接口。配图仅作同类链轮识别；必须按 Joy 机型、输送机宽度、链条节距、齿数、轴径和安装方向确认。
材料核对：链轮和轴按重载传动合金钢、齿面/表面热处理与无损检测路线，轴承座按配合孔、润滑和密封要求确认。
进入输送机链轮统一页 →
04
履带牵引电机、行星减速与驱动链轮
Traction Motors, Planetaries & Drive Sprockets
左右履带驱动决定机器推进和转向，包含牵引电机、制动、行星减速、输出轴和驱动链轮。需核对电制、左右侧、速比、链轮节距、轴承与密封。
材料核对：行星齿轮、轴和链轮按高强传动合金钢及表面强化路线，壳体与支承按铸造、配合和无损检测要求确认。
进入重载传动组件统一页 →
05
液压泵、油缸、阀块与密封
Hydraulic Pumps, Cylinders, Valves & Seals
截割臂升降、装载头、稳定支撑和辅助机构依靠液压系统动作。需按安装位置提供泵/阀铭牌、缸径、杆径、行程、接口、压力与泄漏或拉伤记录。
材料核对：活塞杆与缸筒按强度和表面质量要求，密封按压力、温度、介质、速度和煤尘污染等级选择。
进入密封与液压件统一页 →
06

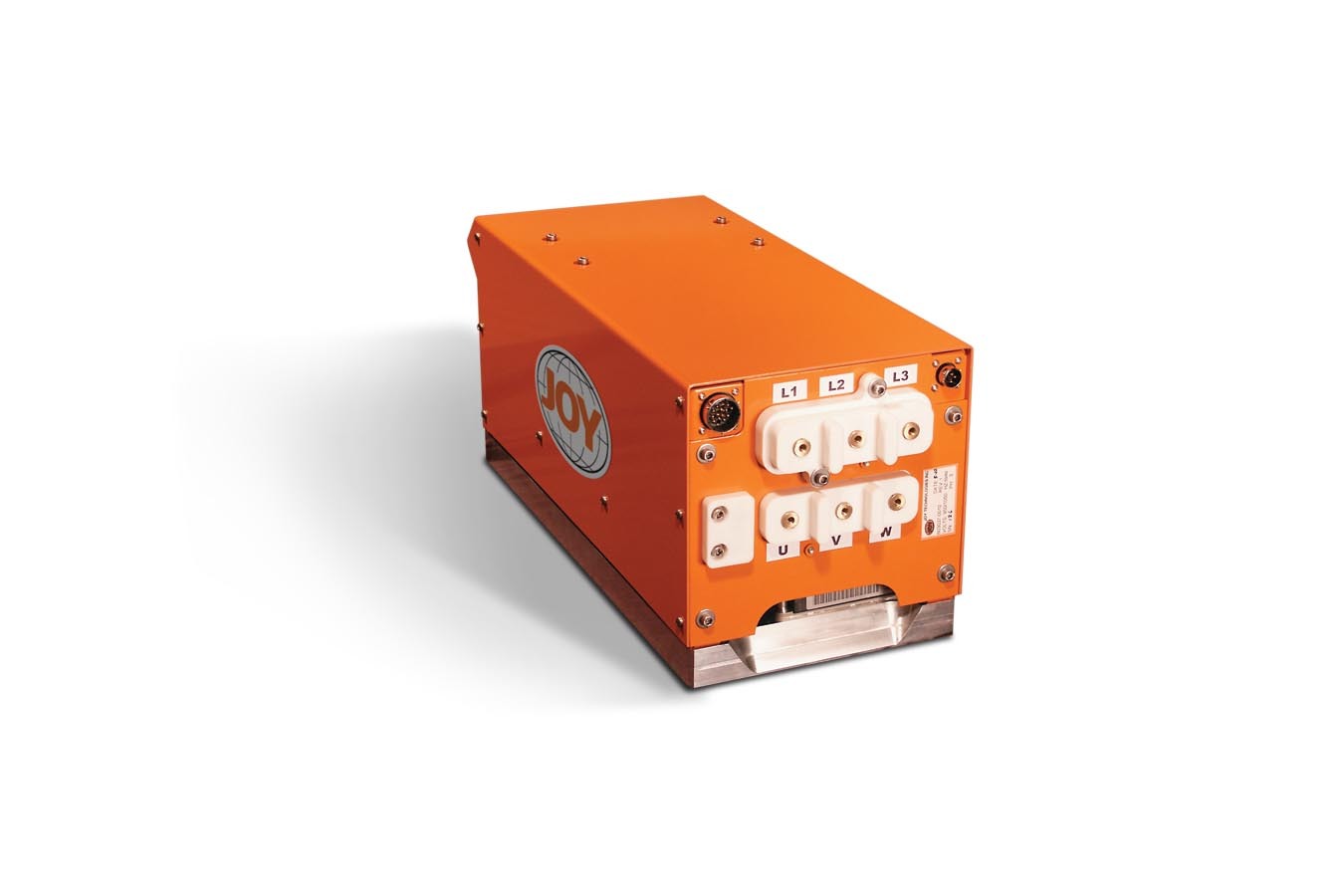

OptiDrive 变频、电控与电机接口
OptiDrive VFD, Controls & Motor Interfaces
Joy OptiDrive 把软件、电气与机械系统协调起来，不同电压、频率和区域电制会影响变频器、接触器、电机、冷却及接口。必须凭铭牌、原理图和具体机型确认。
材料核对：电控模块不按耐磨件材料替代；ANRANST 主要围绕其机械接口、箱体、冷却结构、连接件和配套传动件开展技术确认。
进入重载机电组件确认入口 →公开依据
系列、型号、截割范围、原厂图片与结构依据
设备系列、尺寸和结构采用 Komatsu 当前官方产品页及官方 12CM、14CM、12HM 手册；材料内容是 ANRANST 面向替换件的工程候选路线，不宣称为原厂固定牌号。
Joy 连续采矿机官方目录12CM、14CM 与 12HM 当前产品入口Joy 12CM 官方系列手册12CM12、12CM15、12CM27 的滚筒、截割高度和整机范围12CM27 官方页面截割高度、功率、滚筒直径、输送机与整机信息Joy 14CM 官方系列手册14CM10AA、9A/9CC、15 系列与 14CM27 配置14CM27 官方页面截割高度、功率、滚筒直径、输送机与行走参数Joy 12HM 官方页面12HM26、27、36、46 系列范围与 OptiDriveJoy 12HM 官方系列手册四个型号的头型、直径、截割高度、重量和输送机范围Komatsu MC51 官方页面DynaCut 原理、外形、巷道尺寸、功率与处理范围
12CM、14CM 与 12HM 的截割零件能否按外形互换？
不能。不同系列使用 Solid head 或 Ripperveyor head，并存在多种滚筒直径、切宽、齿座排布、机身高度、电压和输送机配置；必须按完整型号、序列号、头型和图纸确认。
MC51 的 DynaCut 零件能否套用煤矿连续采矿机零件？
不能直接套用。MC51 面向硬岩动态底切，其切削头、工具轨迹、载荷、材料和输送结构与 12CM、14CM、12HM 不同，必须建立独立装机资料。
没有 OEM 图号时需要提交什么资料？
请提供整机铭牌、完整型号和序列号、截割头型式和直径、电压频率、零件安装位置、旧件照片、关键尺寸、材料检测及煤岩或矿物工况，再判断目录核对或实物测绘路径。
