Marca e historia
Relaciones de equipos mineros entre Komatsu, Joy Global, P&H y Joy
Esta página aborda las relaciones entre marcas directamente pertinentes para identificar piezas de desgaste mineras, piezas de accionamiento y repuestos a medida. Las marcas y los nombres comerciales pertenecen a sus respectivos propietarios. ANRANST presta servicios técnicos y de suministro independientes y no declara autorización OEM.
Equipos principales
Utilice las máquinas principales para identificar modelos, piezas de desgaste y repuestos para servicio pesado
Seis categorías de equipos directamente relacionadas con piezas de desgaste mineras, piezas de accionamiento y repuestos para servicio pesado constituyen los principales puntos de acceso.

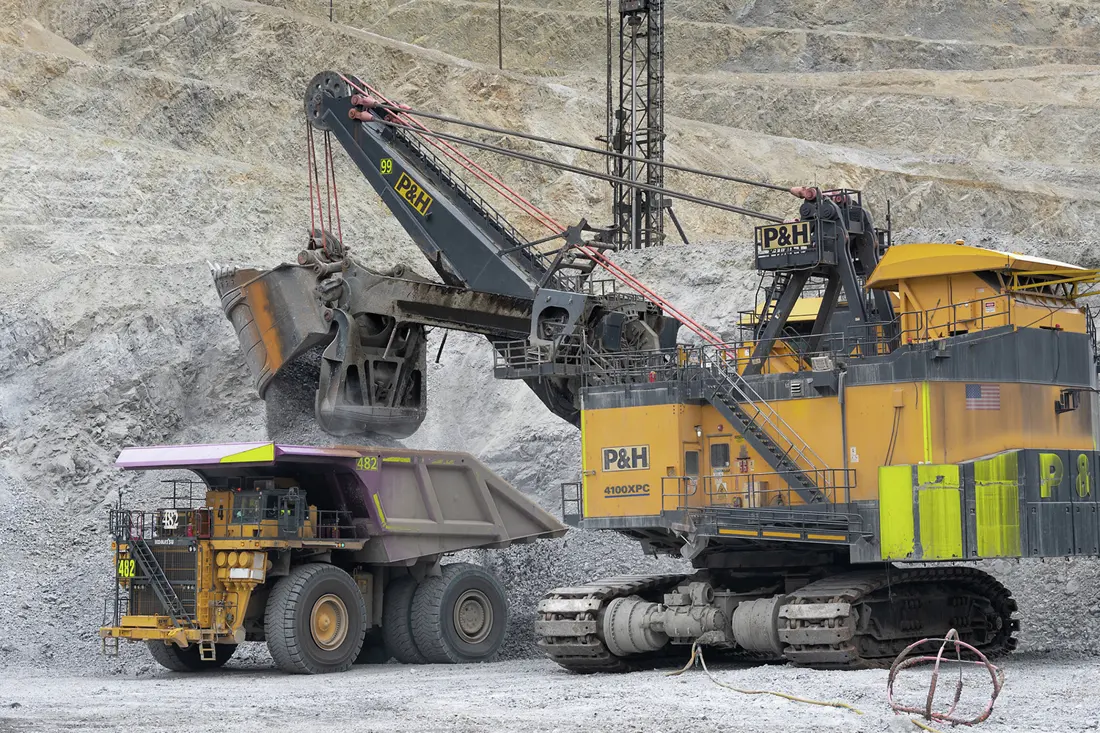

Palas eléctricas de cables P&H
1900XPC / 2300XPC / 2800XPC / 4100 / 4800XPC
Ver series de equipos →

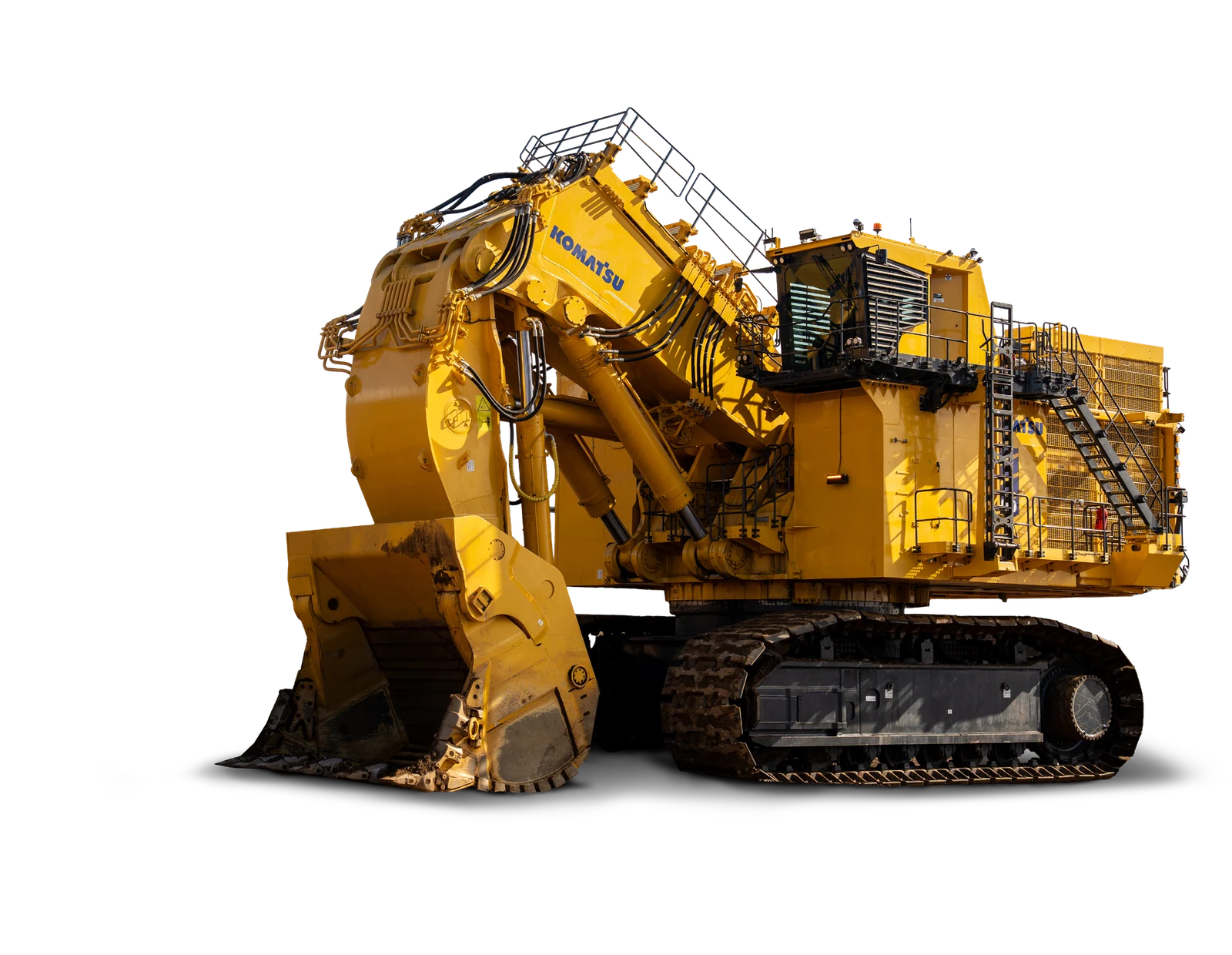

Palas hidráulicas mineras
PC2000 / PC3000 / PC4000 / PC5500 / PC7000 / PC8000 / PC9000
Ver series de equipos →

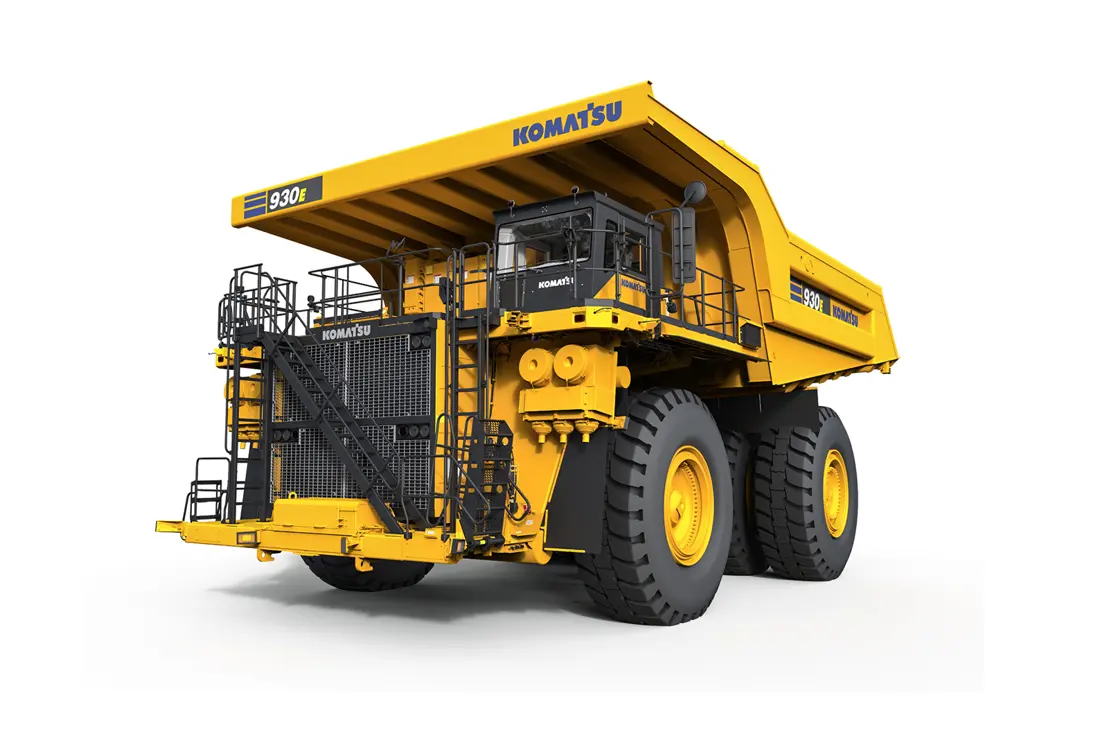

Camiones de acarreo minero
730E / 830E / 860E / 930E / 980E y serie HD
Ver series de equipos →

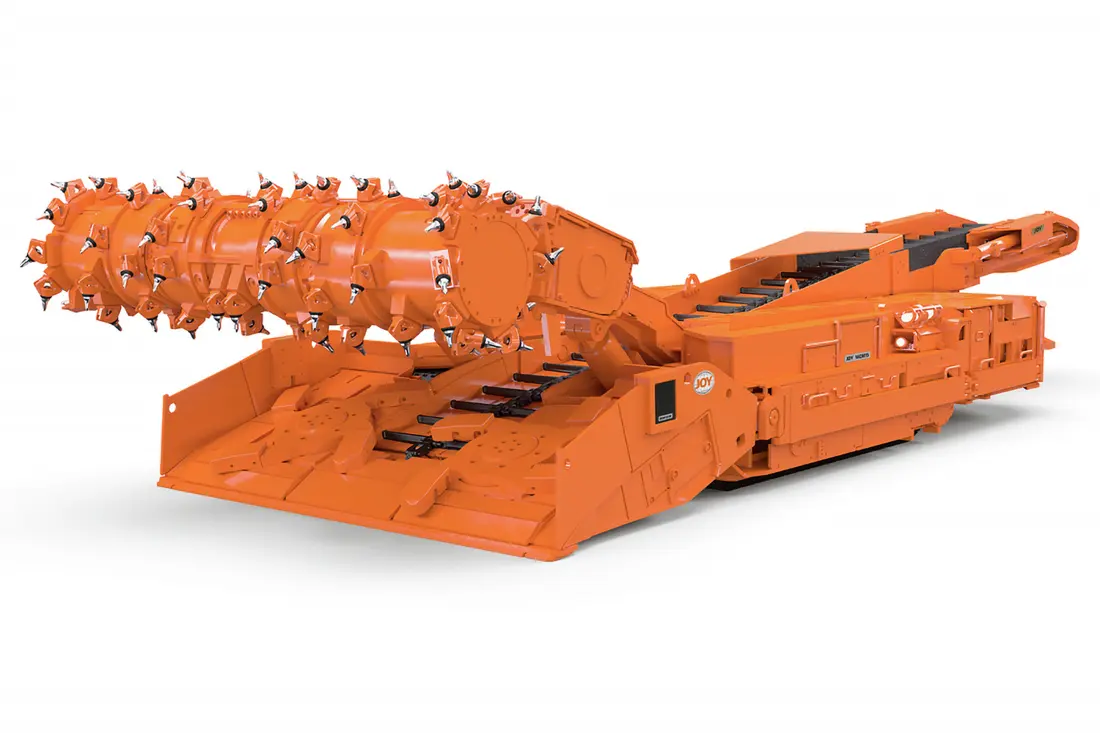

Minadores continuos Joy
12CM / 14CM / 12HM / MC51
Ver series de equipos →

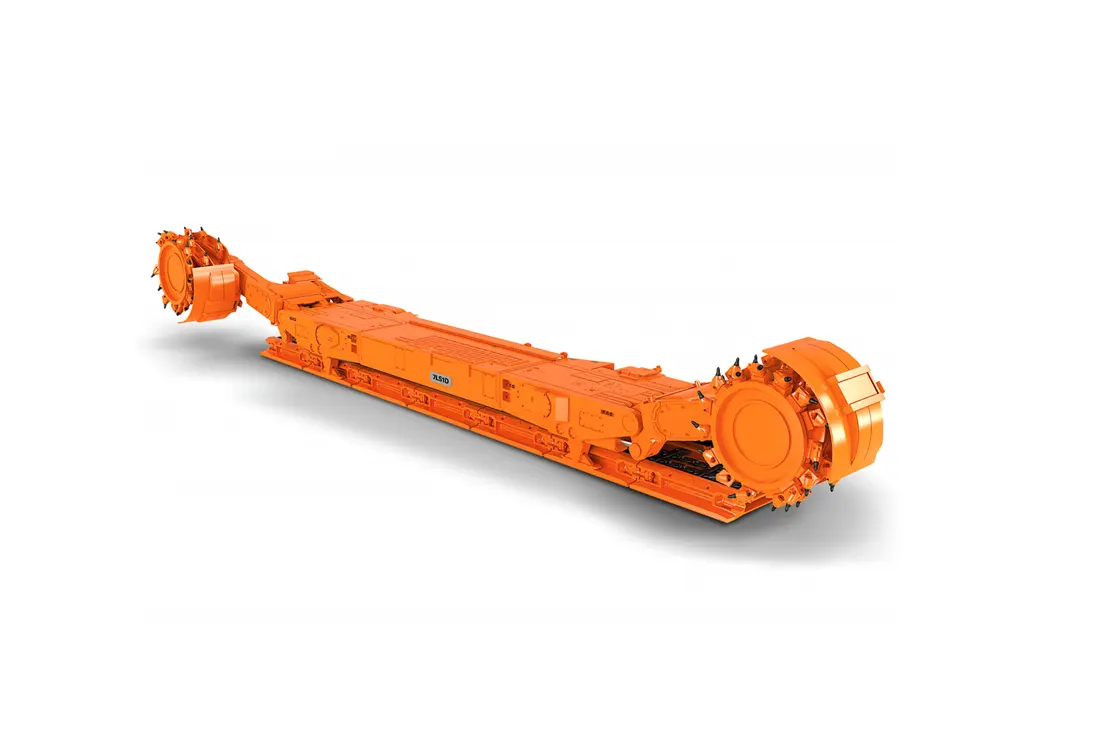

Sistemas Joy de minería de frente largo
Rozadora 7LS / PRS / AFC / transportador de transferencia / trituradora
Ver series de equipos →

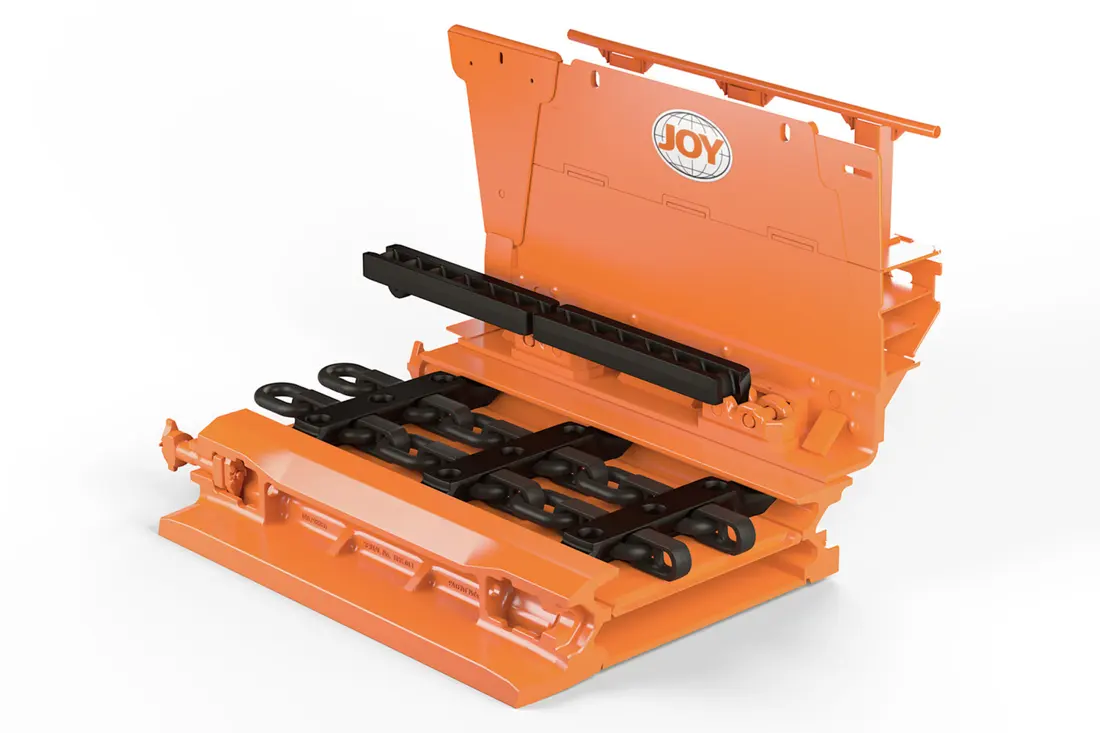

Transportadores blindados de frente Joy
Transportador blindado de frente / AFC
Ver series de equipos →Instalaciones actuales y anteriores
Series del sitio web actual, modelos estándar y rangos principales de identificación
Los modelos y valores sirven para la identificación preliminar de equipos instalados; no implican intercambiabilidad entre generaciones o configuraciones. Antes de fabricar y cotizar, compare el modelo completo, el número de serie, el plano y su revisión, la posición de instalación, el material y las dimensiones medidas.
| Series de equipos | Modelo / configuración | Criterios principales de identificación | Estado del producto |
|---|---|---|---|
| Palas eléctricas de cables P&H | 1900XPC, 2300XPC AC, 2800XPC, 4100C AC, 4100C BOSS, 4100XPC, 4100XPC AC-90, 4800XPC | Las capacidades nominales publicadas actualmente son aproximadamente 18–123 t de carga útil y 11–70 m³ de capacidad de cuchara. Compare la cuchara, el brazo de empuje y los sistemas de elevación, empuje, giro y orugas. | Series de productos actuales |
| Palas hidráulicas mineras | PC2000-11, PC3000-11, PC4000-11, PC5500-11, PC7000-11, PC8000-11, PC9000-12 | Las capacidades de cuchara publicadas actualmente son aproximadamente 12–49 m³ y los pesos operativos, 202–896 t. Distinga las configuraciones de pala frontal y retroexcavadora, así como las de accionamiento diésel y eléctrico. | Series de productos actuales |
| Camiones mineros de accionamiento eléctrico | 730E-10, 830E-5, 860E-1K, 930E-5, 930E-5SE, 980E-5, 980E-5SE | Las cargas útiles publicadas actualmente son aproximadamente 186–363 t. Compare las configuraciones del bastidor, la caja, los conjuntos de extremo de rueda, el accionamiento eléctrico, la suspensión y los frenos. | Series de productos actuales |
| Camiones mineros de accionamiento mecánico | HD325-8, HD405-8, HD465-10, HD605-10, HD785-8, HD1500-8E0 | Las cargas útiles publicadas actualmente son aproximadamente 36.5–139.1 t. No mezcle la información del accionamiento y de los conjuntos de extremo de rueda con la de la serie eléctrica 730E–980E. | Series de productos actuales |
| Minadores continuos Joy | 12CM12/15/27, 14CM09CC/10/15 serie/27 y 12HM26/27/36/46; minador continuo para roca dura MC51 | El rango publicado de altura de corte es de 1.40–4.60 m para el 12CM12 y aproximadamente 1.86–6.00 m para la serie 12HM. Compare el tambor, la altura de corte, el ancho del transportador y las especificaciones eléctricas. | Series de productos actuales |
| Sistemas Joy de minería de frente largo | Rozadoras 7LS, sostenimientos de techo hidráulicos a medida, transportadores blindados de frente AFC, transportadores de transferencia, trituradoras y unidades de cola móviles | Las alturas publicadas son de 1.5–4.5 m de corte para las rozadoras y de 0.8–7.8 m para los sostenimientos de techo hidráulicos. Estos sistemas se configuran por proyecto; el nombre de una serie no sustituye los planos del equipo instalado. | Series de ingeniería actuales |
| Transportadores blindados de frente Joy | Configuraciones AFC específicas del proyecto | Las capacidades publicadas alcanzan 6,000 t/h y 450 m de longitud, con tramos de canal de 1,503/1,756/2,050 mm. Las cadenas, las ruedas dentadas y los canales deben compararse como un sistema. | Series de ingeniería actuales |
Marcas de productos y equipos históricos instalados
Principales rutas de marcas en el sistema Komatsu Mining
Utilice estas rutas para identificar equipos y piezas relacionados a partir de placas de identificación, modelos históricos e instalaciones existentes.
P&H Marca que abarca palas eléctricas de cables actuales e históricas, dragalinas y equipos relacionados de minería superficial. Abrir el perfil de la marca P&H → Joy Marca de equipos instalados que abarca minadores continuos, sistemas de frente largo, transportadores blindados de frente y equipos subterráneos de trituración y transporte. Abrir el perfil de la marca Joy → LeTourneau Marca histórica de grandes cargadoras de ruedas; sus equipos pasaron posteriormente a formar parte de Joy Global y del negocio minero de Komatsu. Abrir el perfil de la marca LeTourneau → Montabert Marca de martillos hidráulicos y perforación de roca que Komatsu declaró que seguiría respaldando en su anuncio de finalización de la adquisición de 2017. Abrir el perfil de la marca Montabert →
Identificación y suministro de piezas
Identificación de equipos Komatsu instalados y rutas generales de piezas y materiales
La ruta OEM identifica la marca Komatsu, P&H o Joy, el equipo, el modelo y el número. La ruta general explica los materiales, las condiciones de operación y los requisitos de fabricación e inspección de las categorías de piezas correspondientes antes de la comparación técnica y la consulta.
Marcas OEM Encuentre equipos instalados por marca, país y categoría Volver a las marcas → Catálogo general de equipos Encuentre orientaciones técnicas generales por estructura de la máquina y posición de instalación de la pieza Abrir el catálogo de equipos → Componentes y materiales generales Consulte piezas de desgaste, componentes de transmisión, materiales, procesos de fabricación y requisitos de inspección Abrir el catálogo de piezas →
