Alimentadores de placas de servicio pesado FLS PAF / RKF

Parta del rango de diseño actual y de las configuraciones RKF documentadas para identificar placas, revestimientos, cadenas, pasadores y casquillos, rodillos, ruedas dentadas y tensores; después compare materiales y plano para cotizar.

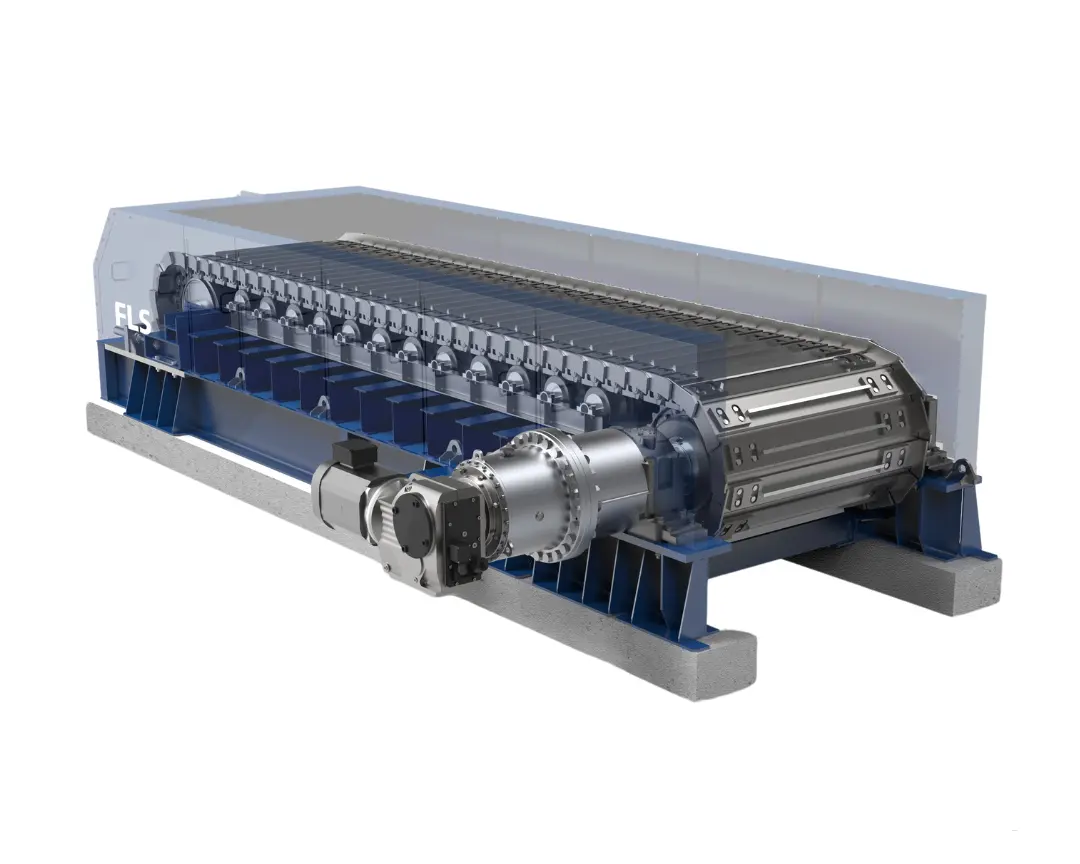

Corte estructural oficial del alimentador de placas FLS de servicio pesado
Imagen estructural oficial de FLS del alimentador de placas actual de servicio pesado, con placas, cadenas de oruga, rodillos de apoyo, ruedas dentadas, accionamiento y tensado.

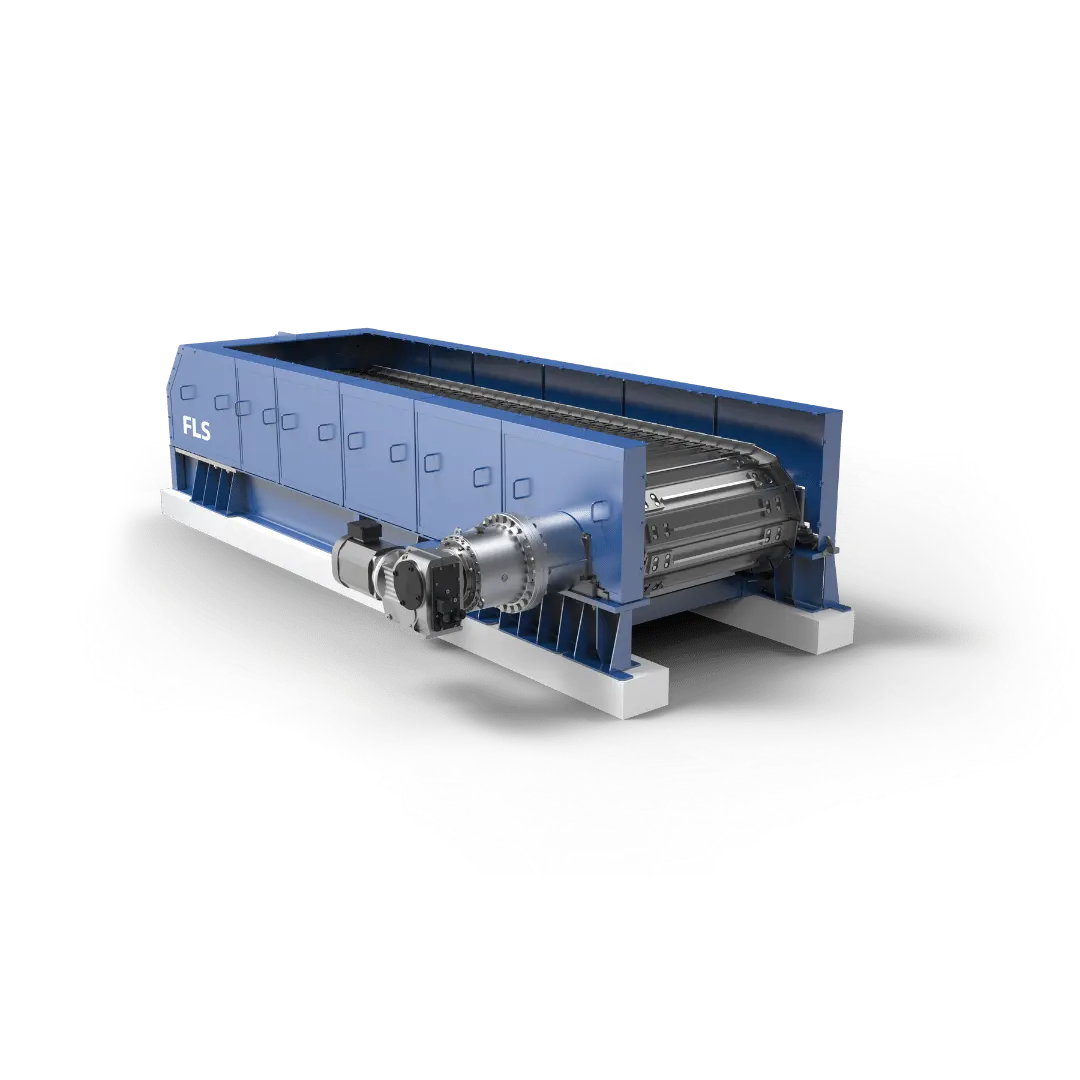

Imagen oficial del alimentador de placas FLS de servicio pesado
Imagen oficial de FLS del alimentador de placas actual de servicio pesado, que muestra los faldones superiores, la zona receptora y el accionamiento de cabeza.

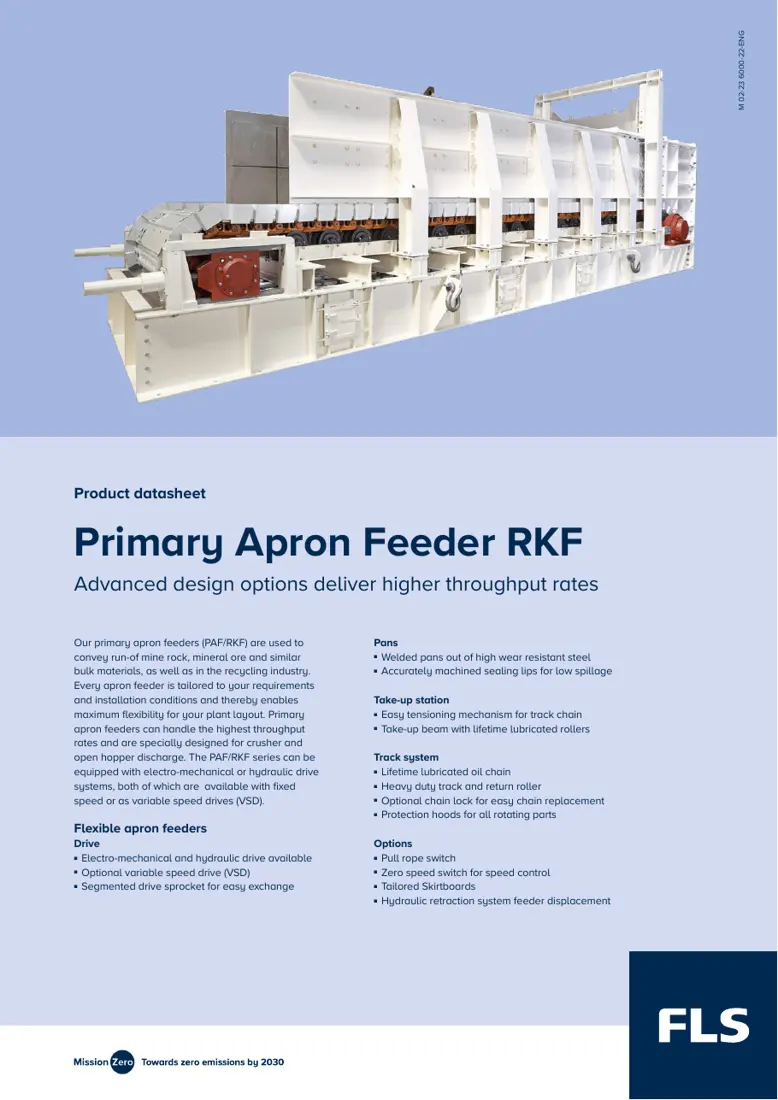

Primera página de la ficha oficial del alimentador primario de placas FLS RKF
Primera página de la ficha oficial del alimentador primario de placas FLS RKF. Consulte este documento para la gama de modelos, las opciones estructurales y los parámetros principales.
Detalles del equipo OEM

Configuraciones, piezas de desgaste, repuestos de accionamiento y materiales en una página

Los alimentadores de placas de servicio pesado PAF / RKF se adaptan al proyecto. Esta página reúne rangos de diseño, ejemplos oficiales de configuración, posiciones de montaje, selección de materiales, revisión de planos y una ruta de consulta para comparar repuestos con los registros del equipo instalado.

1Rango de diseño actual publicado
2Ejemplos oficiales de configuración
6piezas de desgaste
5Repuestos básicos
Rango de diseño actual

Dimensiones clave y rango de accionamiento PAF / RKF

El producto se adapta a la alimentación del proyecto, la capacidad, el espacio de montaje y las interfaces con equipos posteriores. La tabla incluye solo los rangos expresamente indicados en la ficha pública actual de FLS.

SeriesAnchura de placaLongitud del equipoTamaño de cadenaTamaño máximo de alimentaciónInclinación máximaVelocidad máximaPotencia de accionamiento
Alimentador primario de placas PAF / RKF1.0–3.0 mUp to 30 mD4–D10Up to 2,000 mmUp to 26°Hasta 30 m/min45 kW–2 × 700 kW
La capacidad real también depende de la densidad aparente, el tamaño máximo de bloque, la presión de tolva, la inclinación, la velocidad, las placas, el accionamiento y las interfaces posteriores. La anchura o longitud por sí sola no basta para identificar repuestos.
Configuraciones del folleto oficial

Ejemplos documentados de configuraciones RKF de proyecto

Estos dos ejemplos proceden del folleto oficial de FLS y ayudan a identificar instalaciones históricas. No constituyen una lista completa de configuraciones actuales.

Designación de configuraciónWidthLengthTamaño de cadenaDisposición de cadenasEstado del documento
RKF 2.2 × 15.8 - D82.2 m15.8 mD8Cadenas interioresEjemplo de configuración de proyecto en el folleto oficial de FLS
RKF 3.4 × 17.0 - D93.4 m17.0 mD9Cadenas exterioresEjemplo de configuración de proyecto en el folleto oficial de FLS
FLS

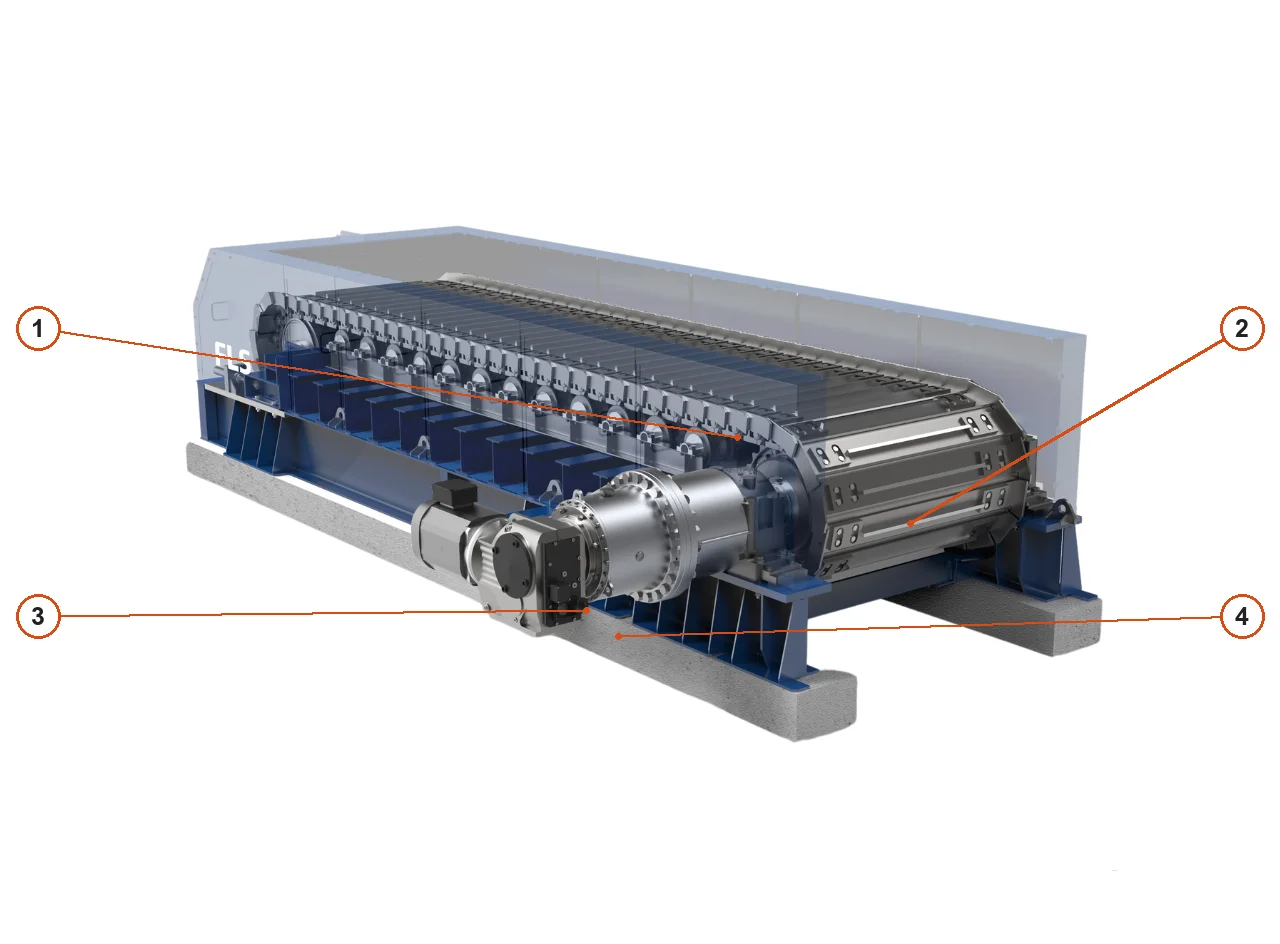

Esquema de ubicación de componentes

Los números del esquema se corresponden con las filas siguientes.

FLS PAF / RKF Heavy-Duty Apron Feeders – Esquema de ubicación de componentes
N.ºComponenteUbicaciónAplica a
1Placas del alimentadorPlataforma superior de transporte de materialAlimentador de placas FLS (diseño ilustrado)
2ChainCadena de tracción continua bajo las placasAlimentador de placas FLS (diseño ilustrado)
3Conjunto de accionamientoLado del extremo de cabezaAlimentador de placas FLS (diseño ilustrado)
4Bastidor principalDebajo de las placas y la cadenaAlimentador de placas FLS (diseño ilustrado)
Piezas de desgaste

Placas, placas de impacto y revestimientos por posición

Comience por las placas expuestas directamente a impactos y abrasión del mineral; después revise la recepción, los laterales, la cola, la descarga de cabeza y la bandeja colectora. Cada elemento enlaza a las páginas pertinentes de piezas y materiales.

Referencia de posición del revestimiento de bandeja colectora del alimentador FLS PAF RKF
06

Revestimientos de bandeja colectora

Revestimiento de bandeja de recogida del retorno

Estos revestimientos protegen la bandeja colectora bajo la cadena de retorno frente a finos acumulados, arrastre y desgaste de limpieza. Compare longitud y anchura de segmentos, espesor, orificios, sentido de limpieza y holgura con los componentes de retorno.

Ver detalles de la pieza →
Repuestos

Cadenas, pasadores, casquillos, rodillos, ruedas dentadas y tensores

Las piezas del mismo nombre no son intercambiables por su aspecto entre configuraciones RKF, tamaños de cadena, disposiciones interiores o exteriores y lados de montaje. Compare relaciones dimensionales, materiales y función.

Referencia de posición del eslabón de cadena de oruga del alimentador FLS PAF RKF
01

Eslabones de cadena de oruga

Eslabón de cadena de oruga

Los eslabones transmiten tracción con pasadores, casquillos y conectores de placas. Compare tamaño de cadena FLS D4–D10, disposición interior o exterior, paso, anchura de oruga, distancia de montaje, orificios de unión y tipo de lubricación.

Ver detalles de la pieza →
Referencia de posición del pasador y casquillo de cadena del alimentador FLS PAF RKF
02

pasadores y casquillos de cadena

Pasador y casquillo de cadena

Los pasadores y casquillos forman las articulaciones de cadena y soportan presión de contacto alternante. Compare diámetros, longitud, interferencia, retención de extremos, lubricación, modelo de eslabón y holgura de ajuste.

Ver detalles de la pieza →
Referencia de posición de rueda dentada motriz y segmento dentado del alimentador FLS PAF RKF
04

Ruedas dentadas motrices / segmentos dentados

Rueda dentada motriz / segmento dentado

Las ruedas dentadas engranan con las cadenas de oruga para transmitir el par. El diseño actual de FLS utiliza segmentos dentados reemplazables atornillados. Compare número de dientes, paso, perfil, lado de montaje, cubo, orificios, ajuste al eje y tamaño de cadena.

Ver detalles de la pieza →
Preguntas frecuentes

Preguntas frecuentes

¿Tiene FLS PAF / RKF un conjunto fijo de modelos estándar?

Los documentos actuales lo definen como un alimentador de placas de servicio pesado adaptado al proyecto. Los datos publicados abarcan rangos de anchura, longitud, cadena, inclinación, velocidad y potencia. Identifique las configuraciones documentadas mediante los registros del proyecto.

¿Pueden fabricarse placas y cadenas solo con la anchura del equipo?

No. Compare también la configuración completa, el número de serie, el tamaño de cadena, la disposición interior o exterior, el paso, la distancia de montaje, los solapes, los orificios, la revisión del plano y las condiciones reales de operación.

Envíe la configuración FLS PAF / RKF, el plano y los requisitos de placas o repuestos principales

Indique configuración completa, número de serie, tamaño de cadena, disposición interior o exterior, planos o muestras, fotos de piezas usadas, dimensiones críticas, material y condiciones de operación. Los usamos para identificar piezas, evaluar materiales, adaptar requisitos de fabricación, controlar la calidad y entregar componentes terminados.

Marca y modelo del equipoPlanoPlano o dimensionesMaterial actualFotografías de las piezas dañadasVida útil objetivoCondiciones de operación
