01
槽板 / 输送槽板
Apron Pan / Feeder Pan
承接大块矿石并随链条循环运行，是板式给料机最主要的受冲击和磨粒磨损部件。核对板宽、节距、板厚、搭接方向、筋板、连接孔、链条安装距和头尾轮包络。
材料与制造核对：锰钢槽板、耐磨钢焊接槽板或耐磨铸钢按落差、块度、冲击与磨损工况确认；具体牌号、热处理和板厚按图纸。
进入统一零部件页 →
OEM 单一设备页
配置、耐磨件、传动备件与材料在一页完成
PAF / RKF 为按项目条件定制的重型板式给料机。公开页面提供设计范围、官方配置示例、安装位置、材料筛选、图号核对和询价入口，便于按实际装机资料确认备件。
1当前公开设计范围
2官方配置示例
6耐磨件入口
5核心备件入口
当前设计范围
PAF / RKF 核心尺寸与驱动范围
该产品按项目进料、能力、安装空间和下游接口定制；下面只列 FLS 当前公开数据表明确给出的范围。
| 系列 | 槽板宽度 | 设备长度 | 链条尺寸 | 最大进料 | 最大倾角 | 最大速度 | 驱动功率 |
|---|---|---|---|---|---|---|---|
| Primary Apron Feeder PAF / RKF | 1.0–3.0 m | 最长 30 m | D4–D10 | 最大 2,000 mm | 最高 26° | 最高 30 m/min | 45 kW–2 × 700 kW |
实际能力还受物料容重、最大块度、料仓压力、倾角、速度、槽板结构、驱动形式和下游设备接口影响；备件不能只按宽度或长度识别。
官方手册配置
已记录的 RKF 项目配置示例
以下两项来自 FLS 官方产品手册，用于识别历史装机资料；它们不是对全部当前配置的穷举。
| 配置标识 | 宽度 | 长度 | 链条尺寸 | 链条布置 | 资料属性 |
|---|---|---|---|---|---|
| RKF 2.2 × 15.8 - D8 | 2.2 m | 15.8 m | D8 | 内置链条 | FLS 官方产品手册中的项目配置示例 |
| RKF 3.4 × 17.0 - D9 | 3.4 m | 17.0 m | D9 | 外置链条 | FLS 官方产品手册中的项目配置示例 |
耐磨件区
槽板、受料冲击板与各位置衬板
先处理直接承受矿石冲击和磨损的槽板，再按受料、侧壁、尾部、头部排料和接料盘位置展开。每项连接统一零部件页与材料页。
02
受料冲击板
Impact Plate
布置在高落差受料区，分散大块物料对槽板、支承和机架的直接冲击。核对安装区段、板形、厚度、孔系、固定结构、物料落点和与槽板的安全间隙。
材料与制造核对：调质耐磨钢板、双金属复合板或耐磨铸钢按冲击能量、磨粒硬度和可更换结构筛选。
进入统一零部件页 →
03
侧衬板 / 裙板衬板
Side Liner / Skirt Liner
保护料仓或裙板两侧并约束料流。核对左/右侧、分段顺序、板厚、孔系、搭接、槽板间隙、料层高度和泄漏路径。
材料与制造核对：调质耐磨钢板、双金属复合板或耐磨铸钢按滑动磨损、局部冲击和板体刚度确认。
进入统一零部件页 →
04
尾部进料衬板
Tail / Inlet Liner
保护尾部受料口及料仓过渡区。核对进料方向、安装侧、衬板轮廓、板厚、孔系、相邻衬板搭接和与回程槽板的间隙。
材料与制造核对：耐磨钢板、双金属复合板或耐磨铸钢按落料冲击、堵料风险和磨损分布确认。
进入统一零部件页 →
05
头部排料溜槽衬板
Head Discharge Chute Liner
保护头部卸料区和下游溜槽转折面。核对排料轨迹、安装面、分块、板厚、孔系、相邻结构间隙和下游设备接口。
材料与制造核对：调质耐磨钢板、双金属复合板或耐磨铸钢按冲刷角度、速度、物料硬度和更换周期确认。
进入统一零部件页 →
06
接料盘衬板
Drip Pan Liner
保护回程链条下方接料盘，承受细料堆积、拖曳和清扫磨损。核对分段长度、宽度、板厚、孔系、清料方向和回程部件间隙。
材料与制造核对：耐磨钢板或工程聚合物衬板按细料磨损、噪声、摩擦和清扫方式确认，不与主受料槽板材料混用。
进入统一零部件页 →备件区
链条、销套、托轮、链轮与张紧装置
同名零件在不同 RKF 配置、链条尺寸、内置/外置链条和不同安装侧之间不能仅凭外观互换；必须核对尺寸链、材料和功能。
01
履带链节
Track Chain Link
与销套、槽板连接件共同传递牵引力。核对 FLS 链条尺寸 D4–D10、内置或外置链条、节距、链轨宽度、安装距、连接孔和润滑形式。
材料与制造核对：链轨合金钢、表面/整体热处理和配对硬度按牵引载荷、冲击、速度与寿命润滑结构确认。
进入统一零部件页 →
02
链销与衬套
Chain Pin and Bushing
形成链节铰接副并承受交变面压。核对销径、套径、长度、过盈、端部锁止、润滑结构、链节型号和配对间隙。
材料与制造核对：渗碳或调质合金钢、硬化层、芯部韧性和表面粗糙度按原链条设计确认。
进入统一零部件页 →
03
支重轮 / 回程托轮
Track and Return Roller
支承负载链轨和回程链条，维持运行轨迹。核对轮径、轮宽、轴径、安装距、轴承、密封、润滑、负载侧/回程侧和机架接口。
材料与制造核对：锻造或铸造合金钢轮体、轴承钢与密封材料按载荷、粉尘、温度和润滑条件确认。
进入统一零部件页 →
04
驱动链轮 / 分段齿块
Drive Sprocket / Tooth Segment
与链轨啮合并传递驱动扭矩。FLS 当前结构采用可更换的螺栓连接齿块。核对齿数、节距、齿形、安装侧、轮毂、孔系、轴配合和链条尺寸。
材料与制造核对：锻造或铸造传动合金钢、齿面热处理和配对链轨硬度按扭矩、冲击与啮合寿命确认。
进入统一零部件页 →
05
液压辅助张紧装置
Hydraulic-assisted Take-up
调整链条张力并补偿链轨磨损。核对行程、推力、左右侧、滑座、油缸、销轴、导向、限位和实际链条伸长量。
材料与制造核对：调质合金钢承载件、液压缸材料和耐油密封按张紧力、粉尘、温度与维护周期确认。
进入统一零部件页 →图号与备件号
把 OEM 或第三方编号对应到配置、安装位置和核心尺寸
提交编号时同时提供完整 RKF 配置、序列号、链条尺寸、内置/外置链条、零件名称、图纸、旧件照片、关键尺寸、材料与工况。
公开依据
产品范围、配置、核心规格与主要结构来源

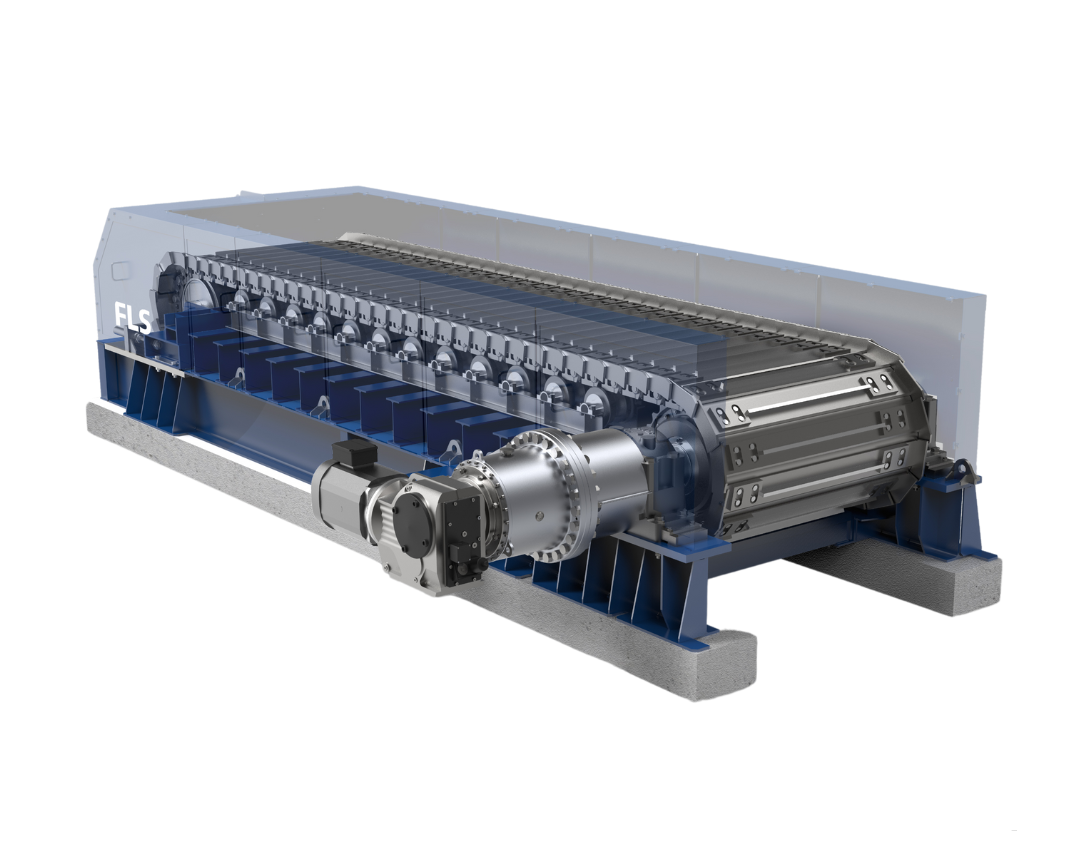

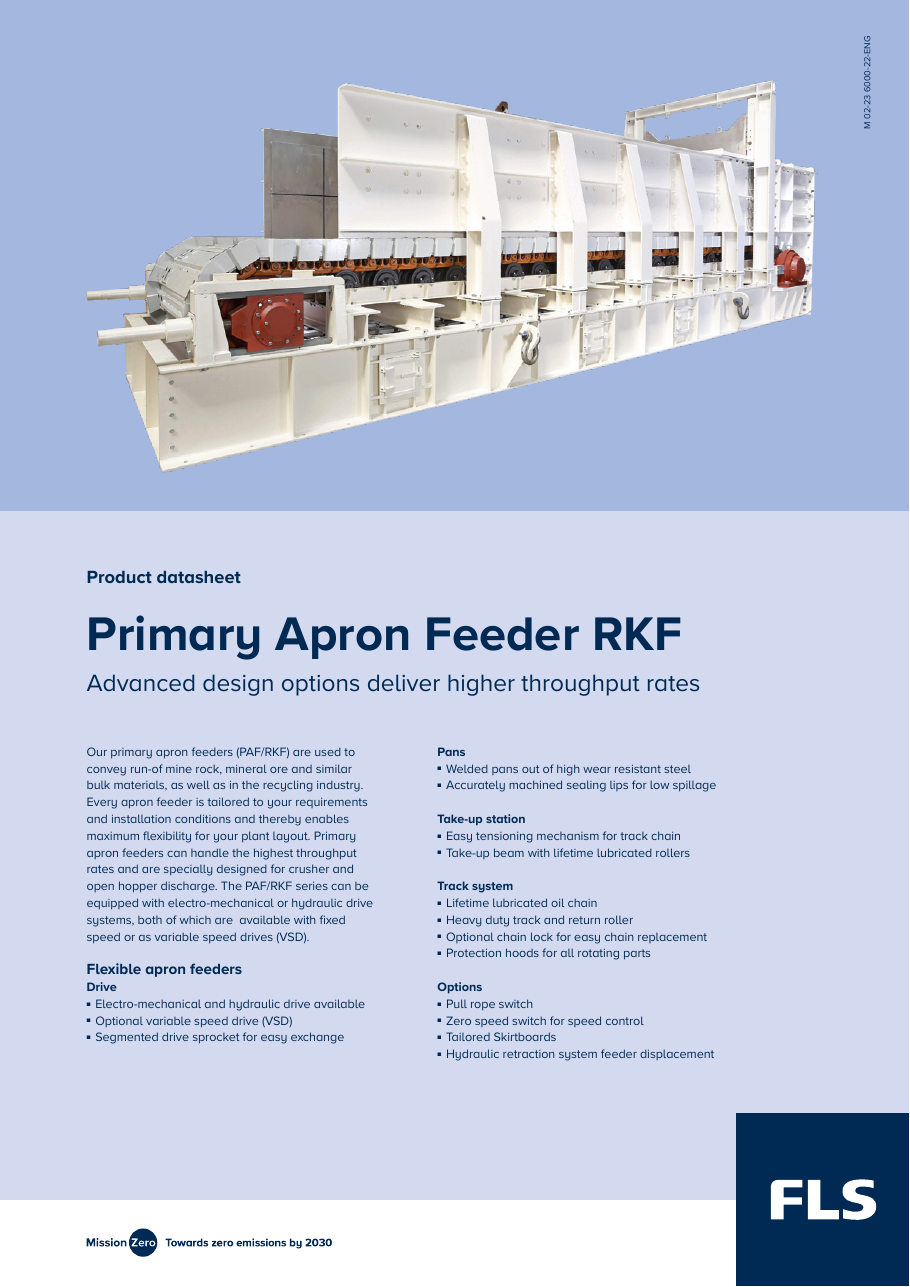

设备定位和主要结构来自 FLS 当前产品页；公开范围来自 RKF 官方数据表；两项项目配置来自 FLS 官方产品手册。
FLS PAF / RKF 是否有一组固定标准型号？
当前资料将其定义为按项目条件定制的重型板式给料机，公开的是宽度、长度、链条、倾角、速度和功率范围。已记录配置应按项目资料识别。
槽板和链条能否只按设备宽度制造？
不能。还需核对完整配置、序列号、链条尺寸、内置或外置链条、节距、安装距、槽板搭接、孔系、图号、图纸版本和实际工况。
