thyssenkrupp Polysius 球磨机

两仓、单仓、风扫与壳体支承结构;围绕衬板、隔仓板、滑环滑履、齿轮驱动和现场检修形成备件闭环。

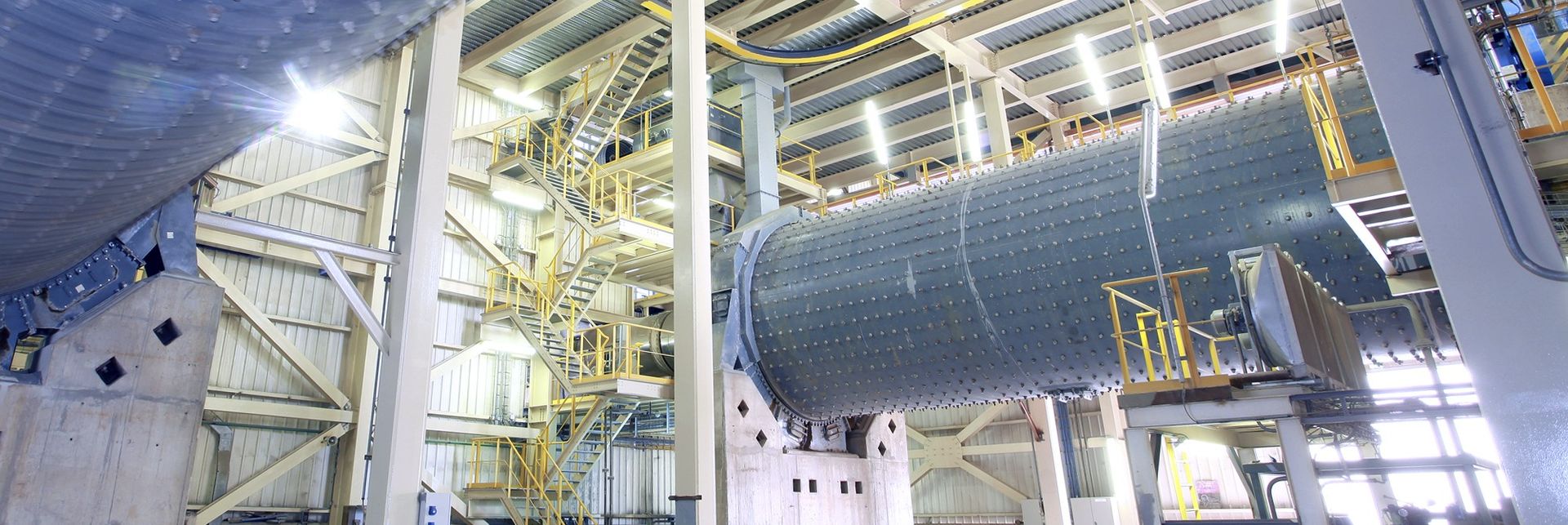

thyssenkrupp Polysius 壳体支承球磨机原厂照片
当前 Polysius 官网球磨机原厂照片,可见筒体、端部、滑环支承和厂房接口。

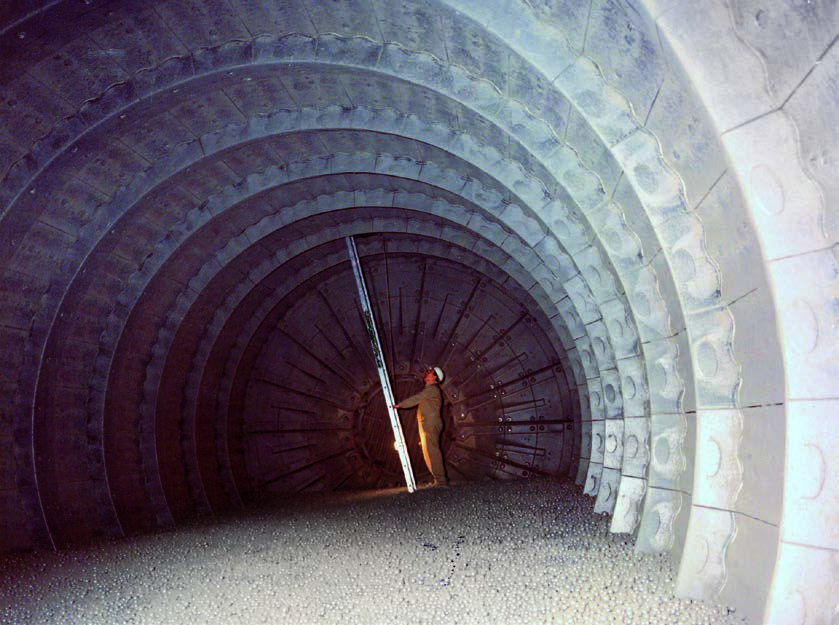

Polysius 球磨机内部衬板原厂照片
原厂球磨机内部照片,用于识别筒体衬板、端部衬板和隔仓位置。

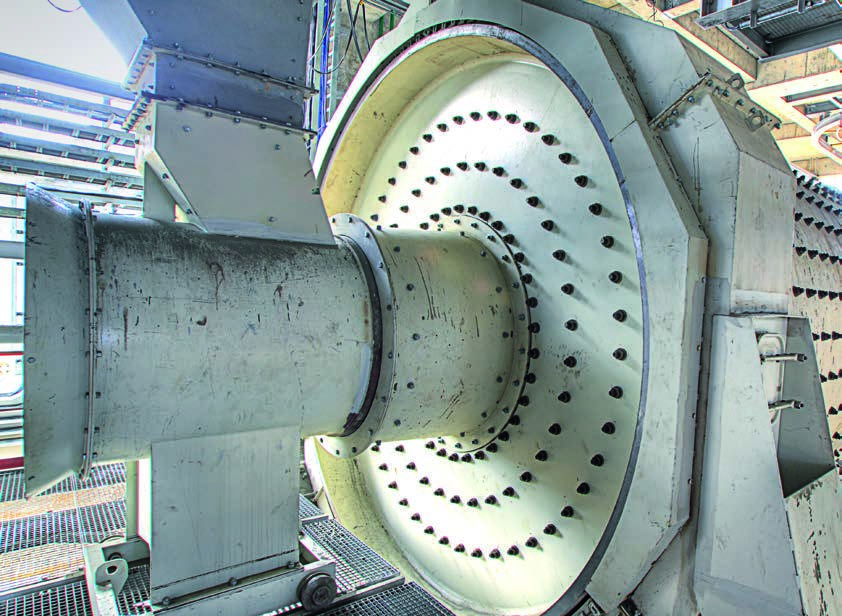

Polysius 壳体支承球磨机滑环与驱动原厂照片
原厂壳体支承结构照片,用于识别滑环、滑履、端墙和驱动区域。
OEM 单一设备页

公开结构、驱动能力与核心备件集中在同一页

Polysius 球磨机按物料、给料、粉磨流程、支承和驱动项目化配置,当前官网和原厂手册没有公开统一尺寸型号表。本页只列可追溯结构与性能,不杜撰型号或直径。

>2,2002018 原厂手册公开累计投运球磨机
1 / 2单仓与两仓主要结构
2 / 4 / 6每组轴承公开滑履数量
16,000 kWCOMBIFLEX® 双驱动公开最高功率
标准型号与核心尺寸

Polysius 球磨机公开类型与核心参数

当前官网确认产品仍在供应;结构与驱动参数来自 2018 原厂球磨机手册。没有公开统一型号代码时,只列配置与可追溯参数。

公开类型 / 配置结构与用途核心尺寸 / 参数系统接口时间属性
两仓闭路球磨机第一仓粗磨、第二仓细磨;中间隔仓板调节物料流第一仓钢球公开最大直径 100 mm可与 sepol® 高效选粉机组成闭路系统当前官网与 2018 原厂手册
单仓球磨机适合较细给料;可作为预粉磨后的二段磨机机械方式经卸料隔仓板出料可与 polycom® 高压辊磨机构成联合粉磨2018 原厂手册
风扫磨单仓结构;粉磨需低温气流干燥的高水分物料气力出料;可直接进入风扫选粉机配置相应防爆系统时用于煤或石油焦2018 原厂手册
壳体支承球磨机滑环、滑履轴承和液压顶升系统支承筒体每组轴承按磨机规格采用 2、4 或 6 只滑履滑履按载荷采用静压或动压润滑2018 原厂手册
COMBIFLEX® 驱动高功率磨机驱动;浮动轴与硬化齿轮结构单驱动公开最高 8,000 kW;双驱动最高 16,000 kW齿圈与滑环 / 滑履位于同一紧凑壳体区域2018 原厂手册
直接齿轮驱动较低功率磨机采用大齿圈—小齿轮传动公开手册未给统一功率或直径型号表按齿圈、小齿轮、轴承、联轴器和对中成套核对2018 原厂手册

制造前须确认完整铭牌、设备序列号、筒体直径与长度、仓室、支承、驱动功率、齿轮参数、衬板展开图、隔仓板、图号和图纸版本。

耐磨件区

两仓衬板、隔仓板、槽板与进出料耐磨件

第一仓冲击、第二仓细磨、隔仓料流和进出料冲刷的失效机制不同;材料、板型、篦缝和制造工艺按位置分别确认。

第一仓提升 / 活化衬板识别图
01

第一仓提升 / 活化衬板

First-Compartment Lifting / Activator Liner

第一仓配合大钢球提供提升和冲击能量。衬板轮廓、提升角、分块、厚度、孔系、螺栓和旋向按筒体展开图确认。

材料核对:承受冲击、磨粒磨损和循环载荷;候选合金钢、铬钼耐磨钢或复合衬板必须结合球径、转速、物料和现用件失效核对。

进入统一零部件页 →
第二仓分级衬板识别图
02

第二仓分级衬板

Second-Compartment Classifying Liner

沿磨机长度对较小研磨体进行分级并完成细磨。板型、分级方向、孔系、分段、磨损余量和与隔仓板的接口按装机图确认。

材料核对:以连续磨粒磨损、疲劳和稳定分级作用为重点;不能直接套用第一仓高提升板材料和轮廓。

提交第二仓衬板图纸核对 →

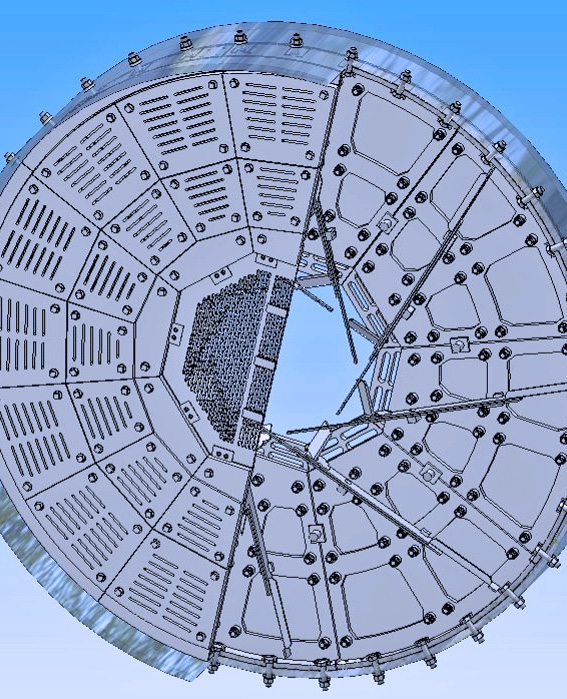

中间隔仓板与护板识别图
03

中间隔仓板与护板

Intermediate Diaphragm & Wear Plate

分隔粗磨与细磨仓并调节物料通过量。框架、篦缝、中心开口、护板、提升勺、固定方式和研磨体填充率按隔仓板总图确认。

材料核对:槽板和背板可按原厂 diapol 2.0 资料采用全厚淬硬轧制钢板,或在工况需要时采用高铬铸铁;框架与紧固件另行核对。

提交隔仓板总图核对 →
卸料隔仓板 / 中心篦板识别图
04

卸料隔仓板 / 中心篦板

Discharge Diaphragm / Central Grate

完成机械卸料并控制出料通道。篦缝、自由面积、中心开口、板厚、分瓣、流向和与出料装置的接口按装机图确认。

材料核对:需要兼顾篦缝稳定、抗堵塞、研磨体冲击和磨损;槽板材料、硬度与韧性必须同篦缝几何一起确认。

进入统一零部件页 →

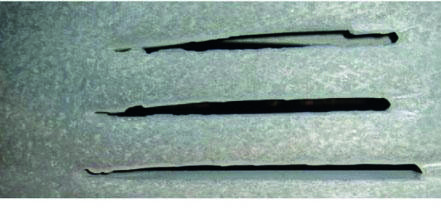

polalloy 槽板与背板识别图
05

polalloy 槽板与背板

polalloy Slotted & Backwall Plate

用于隔仓板的槽板和背板。原厂资料公开厚度 50 mm、硬度 58 HRC,并按具体工况调整槽形;达到剩余厚度 8–10 mm 时安排更换。

材料核对:属于全厚淬硬板材路线,强调厚度方向硬度稳定、耐磨与抗断裂;不得把公开性能直接套用于其他来源或其他牌号板材。

提交槽板尺寸与工况核对 →

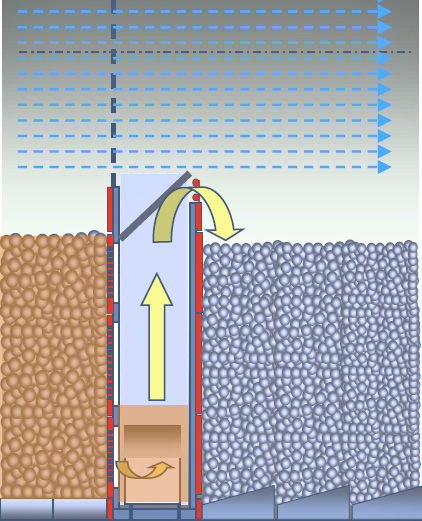

隔仓板提升勺与勺头识别图
06

隔仓板提升勺与勺头

Diaphragm Lifter Scoop & Head

把通过隔仓板的物料输送至下一仓并调节料流。固定或可调结构、方向、数量、开度、连接和与研磨体的间隙按 diapol / 装机图确认。

材料核对:磨粒冲刷、研磨体冲击和重复载荷并存;勺体、勺头和紧固结构的材料与更换周期应分别确定。

提交提升勺与隔仓板资料核对 →
进料端与端墙衬板识别图
07

进料端与端墙衬板

Feed-End & End-Wall Liner

保护进料端直端墙、进料锥及邻近筒体区域。曲面、孔系、分块、搭接、与进料溜管间隙和左右位置按端部总图确认。

材料核对:冲击、磨粒磨损和局部料流冲刷不同于筒体中段;材料、板厚和固定区韧性应按安装位置确认。

进入统一零部件页 →

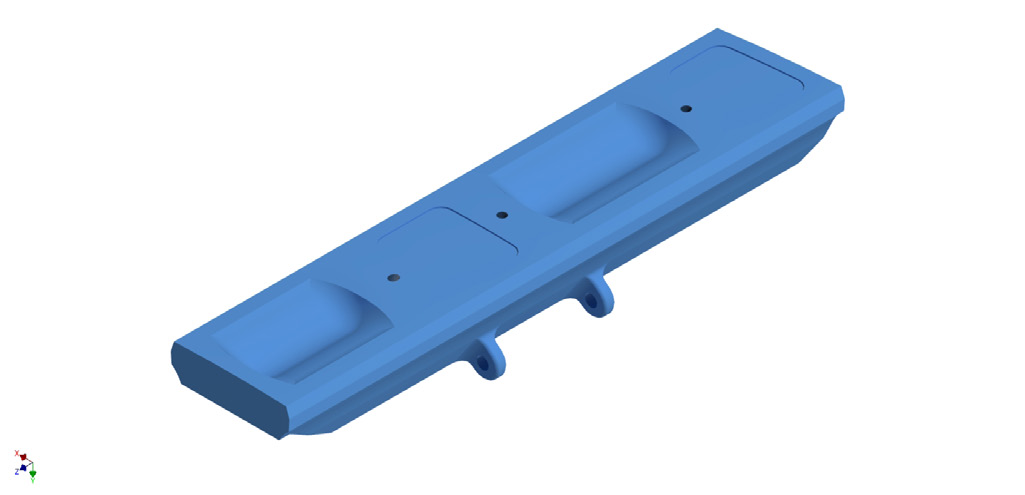

进料与出料溜槽衬板识别图
08

进料与出料溜槽衬板

Feed & Discharge Chute Liner

保护进出料溜槽、落料点和含尘料流转向区域。曲率、分段、孔系、搭接、流向、检修空间和与磨机端部间隙按溜槽图确认。

材料核对:按块度、速度、冲击角、温度和是否粘料选择耐磨钢板、耐磨合金或复合衬层,不能只按硬度替换。

进入统一零部件页 →
备件区

筒体端墙、滑环滑履、液压与传动备件

普通结构与传动备件按磨机支承型式、功率、接口、载荷、材料、热处理、探伤、精度、润滑和对中逐项核对。

磨机筒体与连接法兰识别图
01

磨机筒体与连接法兰

Mill Shell & Connection Flange

承载衬板、研磨体和物料并传递转矩。筒体直径、长度、板厚、焊缝、法兰、孔系、圆度、跳动和安装基准按总图确认。

材料核对:属于大型承载焊接结构;钢板、焊材、热处理、焊缝探伤、尺寸和残余应力控制需按原图与制造规范执行。

进入统一零部件页 →

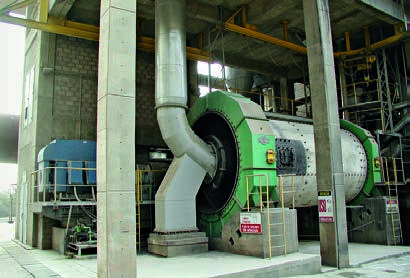

磨机端墙、端盖与进料锥识别图
02

磨机端墙、端盖与进料锥

Mill Head, End Wall & Inlet Cone

连接筒体、进出料和支承区域。壳体支承设计采用直端墙和短进料锥;轮廓、孔系、法兰、焊缝及动静密封接口按装机图确认。

材料核对:按结构载荷、焊接性、疲劳和尺寸稳定选择钢材与制造路线,并对高应力过渡、法兰和焊缝实施无损检测。

进入统一零部件页 →
滑环、滑履与滑履轴承识别图
03

滑环、滑履与滑履轴承

Slide Ring, Sliding Shoe & Bearing Assembly

壳体支承磨机通过滑环和每组 2、4 或 6 只滑履承载。滑环直径、宽度、圆度、滑履数量、油隙、载荷和热态对中按轴承总图确认。

材料核对:滑环工作面、滑履衬层与润滑必须作为摩擦副核对;基体、表面状态、轴承合金、油膜和冷却条件不能拆开替代。

进入轴承与轴套统一页 →
滑履液压顶升缸识别图
04

滑履液压顶升缸

Bearing-Shoe Hydraulic Lifting Cylinder

位于滑履下方,用于顶升和定位磨机筒体,并在更换单只滑履时提供受控支承。缸径、行程、压力、安装距、同步和安全锁定按液压图确认。

材料核对:缸筒、活塞杆、销轴和密封按静载、顶升同步、偏载、表面处理、压力和油品分别确认。

提交液压顶升系统资料核对 →
大齿圈、小齿轮与直接驱动识别图
05

大齿圈、小齿轮与直接驱动

Girth Gear, Pinion & Direct Drive

较低功率磨机采用大齿圈—小齿轮传递扭矩。模数、齿数、压力角、齿宽、旋向、分瓣、中心距、轴承、联轴器和接触斑点须成副核对。

材料核对:齿圈与小齿轮按弯曲疲劳、接触疲劳、芯部韧性、齿面硬化、尺寸和无损检测分别选材;不得只复制单件。

进入齿轮与小齿轮统一页 →
COMBIFLEX® 齿轮箱与浮动轴识别图
06

COMBIFLEX® 齿轮箱与浮动轴

COMBIFLEX® Gear Unit & Floating Shaft

用于高功率磨机驱动,原厂公开单驱动最高 8,000 kW、双驱动最高 16,000 kW。输入输出轴、浮动轴、硬化齿轮、联轴器和润滑按铭牌与总图确认。

材料核对:重载齿轮、轴系和联轴器按扭矩、转速、载荷谱、齿面与芯部性能、精度、动平衡、无损和油品成套核对。

进入重载传动组件统一页 →
轴承润滑、密封与油路件识别图
07

轴承润滑、密封与油路件

Bearing Lubrication, Seals & Oil-System Parts

为滑履或中空轴承提供静压 / 动压油膜、过滤、冷却与密封。泵、阀、油路、喷嘴、密封、压力、流量、温度和联锁按润滑原理图确认。

材料核对:轴承材料、密封、过滤精度和油品共同决定油膜可靠性;密封弹性体或工程塑料须与温度、油品、轴颈和偏摆匹配。

进入轴承与轴套统一页 →
专用工装区

原厂资料确认的球磨机滑环检修工装

只展示 Polysius 原厂明确用于壳体支承球磨机滑环的 polgrind® 移动磨削和测量体系。

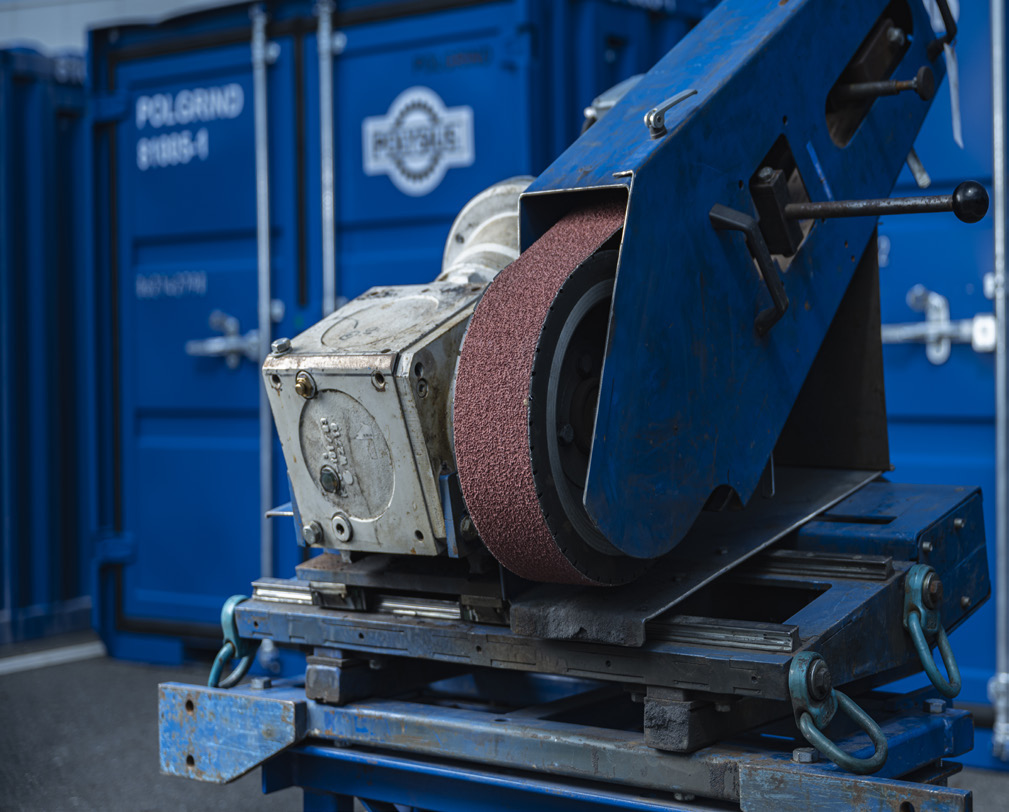

polgrind® 滑环移动磨削工装识别图
01

polgrind® 滑环移动磨削工装

polgrind® Mobile Slide-Ring Grinding Tool

原厂针对壳体支承球磨机滑环的移动磨削工装,使用不同粒度砂带修复不平、损伤和粗糙表面,减少拆卸范围并恢复平稳运行。

材料核对:属于球磨机滑环专用现场加工系统;工装安装、磨削量、砂带路线、驱动、防护和作业空间必须结合滑环尺寸、损伤和停机方案确认。

提交滑环尺寸与损伤资料评估 →

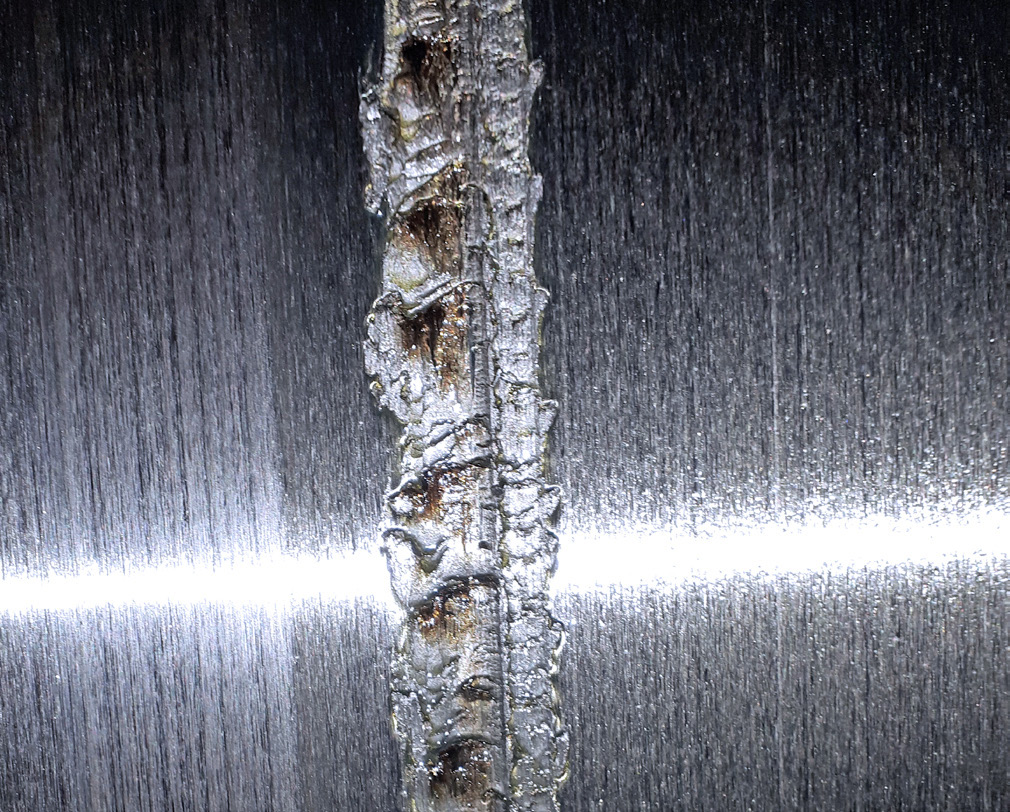

滑环圆度测量与过程记录识别图
02

滑环圆度测量与过程记录

Slide-Ring Roundness Measurement & Documentation

polgrind® 作业前后测量并记录滑环圆度,同时记录顶升值和油温,用于确认加工基准、磨削效果和轴承运行状态。

材料核对:该板块是现场检修检测配套,不是通用量具宣传;测点、基准、允许值和报告格式须按具体磨机及检修方案确定。

提交滑环检测与检修范围 →

为什么本页没有虚构一套 Polysius 球磨机型号?

因为当前官网和原厂手册按项目结构、物料、仓室、支承和驱动配置产品,没有发布统一尺寸型号表;制造必须回到铭牌、序列号、总图和零件图。

第一仓、第二仓和隔仓板能否使用同一种衬板材料?

不能直接统一。第一仓以大球冲击和提升为主,第二仓以细磨和分级为主,隔仓板还需要控制篦缝、料流和压降,板型、材料和固定结构应分别确认。

齿圈或小齿轮能否按单件照片复制?

不能。必须同时核对配对齿轮、模数、齿数、压力角、旋向、中心距、分瓣、轴承、联轴器、润滑、对中、材料和热处理。

提交 Polysius 球磨机结构、衬板、隔仓板和传动资料

提供铭牌、序列号、筒体尺寸、仓室、支承、驱动功率、图号、衬板展开图、隔仓板、旧件照片、材料和工况,我们完成识别、材料评估、制造组织、质量管控与成品交付。
