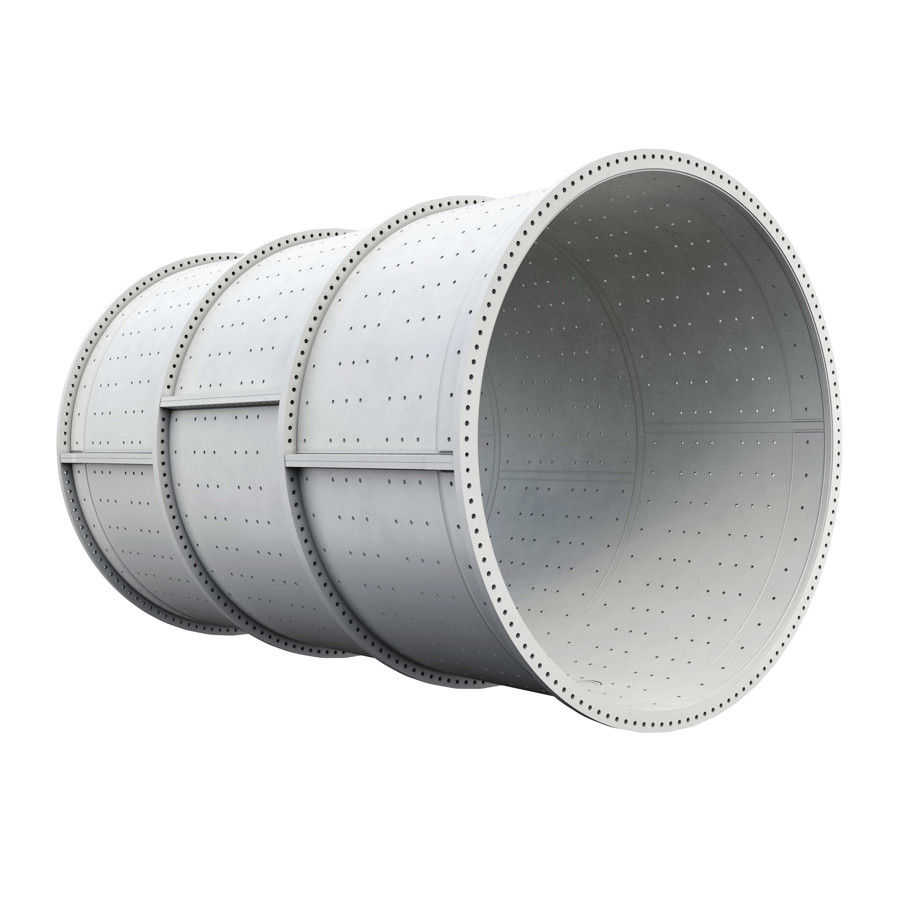

BALL MILL SHELL
球磨机筒体
大型焊接旋转结构件 · 筒段、分瓣、法兰和衬板孔系成套确认
筒体连接两端端盖，安装筒体衬板并承受磨矿介质、物料及旋转载荷。ANRANST提供结构与图号识别、材料和焊接路线评估、焊缝与尺寸质量管控以及按图交付。
零件边界
端部法兰连接端盖并控制端面、止口与孔系
筒板与焊缝承载旋转体并控制内部质量
衬板孔系定位衬板、提升条与紧固件
筒段与分瓣影响制造、运输、现场装配和同轴
筒体是旋转承载结构，不是筒体衬板
筒体外部连接端盖、传动和附件，内壁安装衬板与提升条。衬板属于可更换耐磨件；筒体属于承载焊接结构件，两者的材料、功能、制造和验收要求不同。
筒体订货必须与两端端盖、旋转中心线、衬板排布、传动位置、人孔和基础安装条件同步核对。
位置与性能
几何精度、焊缝质量、法兰接口和孔系共同决定运行稳定性
筒体不能只按外径和长度复制，必须围绕完整旋转体核对。
端部法兰与止口
关注外径、端面、止口、孔径、孔距、分度圆、端面跳动和端盖接触。
筒板厚度与圆度
关注内外径、板厚、圆度、直线度、局部变形和运行载荷下的刚度。
环缝与纵缝
关注坡口、焊接工艺、热输入、焊后处理、焊缝轮廓、缺陷和NDT。
衬板紧固孔
关注孔径、孔距、排布、沉孔、密封、磨损、裂纹及与衬板图的匹配。
筒段、分瓣与现场合拢
关注定位基准、连接、错边、运输限界、吊装姿态和现场装配顺序。
人孔、加强圈和附件座
关注开口补强、应力集中、焊接细节、附件载荷和检修通道边界。
公开OEM规格边界
焊接钢制结构、筒段数量和分瓣数量均须写入订货身份
公开OEM资料用于确定结构类别，具体钢材牌号、焊接和尺寸按装机图纸确认。
不从图片推定钢材牌号、板厚、焊材、预热、后热、焊后热处理或验收等级；这些参数必须由图纸、制造规范和检验计划锁定。
失效诊断
裂纹、变形、孔区损伤和法兰偏差必须成套分析
发现筒体损伤后，应同步检查端盖、衬板、紧固、传动、主轴承、对中和运行记录。
| 现场现象 | 优先核对 | 改进方向 |
|---|---|---|
| 焊缝或热影响区裂纹 | 载荷、焊接工艺、材料、缺陷、应力集中、对中、衬板松动和异常冲击 | 完成工程评定，消除缺陷并恢复结构连续性 |
| 筒体椭圆或局部变形 | 板厚、支撑、运输吊装、焊接变形、运行温度、磨矿载荷和测量基准 | 依据测量报告确定校形、修复或更换范围 |
| 衬板孔磨损或孔区裂纹 | 紧固预紧、孔距、衬板配合、密封、冲击方向和剩余截面 | 成套核对孔区、紧固和衬板系统 |
| 端部法兰错台或跳动 | 止口、端面、孔系、端盖、螺栓、装配顺序、同轴和基础状态 | 恢复端部基准与旋转中心线 |
| 分瓣或筒段连接松动 | 定位、接触面、连接、预紧、焊缝、现场合拢和运行记录 | 按总装顺序恢复连接与几何精度 |
图号与询价资料
按筒段、分瓣、法兰、孔系、焊接与版本锁定筒体
已确认号码对应具体装机件；没有可靠 OEM 图号、第三方图号或备件号时保持空白。
设备身份
OEM、系列、完整型号、序列号、筒体直径、EGL、功率、转速和改造记录。
结构身份
整体或筒段数量、分瓣数量、纵缝和环缝位置、人孔、加强圈和附件座。
图号与版本
筒体图号、旋转体总成号、第三方图号、备件号、图纸版本、项目号和实物标记。
主体尺寸
内外径、总长、EGL、板厚、筒段长度、圆度、直线度、接口和运输尺寸。
法兰与孔系
法兰外径、止口、端面、孔径、孔距、分度圆、衬板孔排布、端盖和传动接口。
材料与检验
钢材炉批、板材性能、焊材、WPS/PQR、焊工、尺寸、焊缝、NDT和质量文件。
双圈链接
筒体与衬板、端盖、传动、设备和OEM装机闭环
通用页说明结构与制造要求，OEM页确认装机系列，图号、尺寸和质量计划完成技术确认。
获取球磨机筒体方案及报价
提交磨机型号、筒体与总成图号、筒段和分瓣、关键尺寸、焊接、NDT要求及损伤记录。
中国制造服务
从技术判断到完整成品交付
提供技术咨询、供应商介绍、质量管控和成品交付。
技术咨询
核对筒段、分瓣、图号、法兰、孔系、材料、焊接和损伤。
供应商介绍
匹配大型卷板、焊接、热处理、重型机加工和预装资源。
质量管控
跟踪材料、焊接、NDT、尺寸、圆度、孔系、法兰和接口检验。
成品交付
按筒段、分瓣、位置号、防护、吊装、运输和质量文件完整交货。
