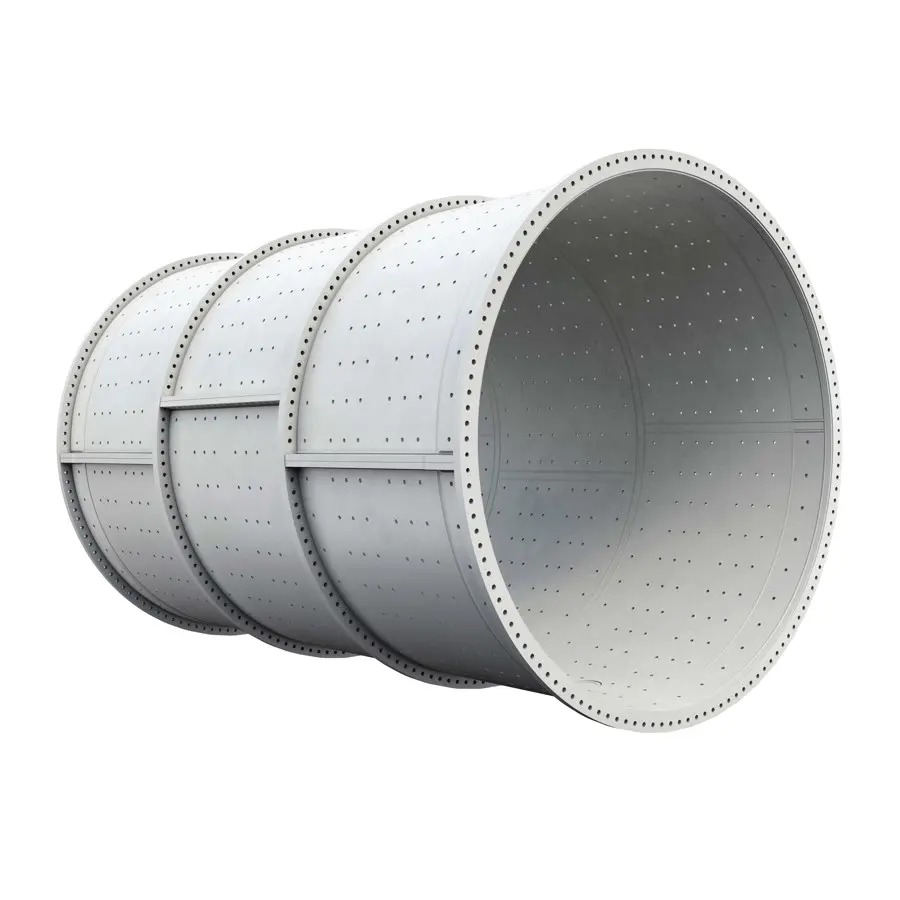

BALL MILL SHELL
أسطوانات المطاحن الكروية
هياكل دوارة ملحومة كبيرة · افحص أقسام الأسطوانة والقطاعات والشفاه وثقوب البطانة معا
تربط الأسطوانة أغطية المطحنة وتدعم بطاناتها وتتحمل أجسام الطحن والمواد والأحمال الدورانية. تقدم ANRANST تحديد الهيكل والرسم وتقييم المادة ومسار اللحام ومراقبة جودة اللحامات والأبعاد والتصنيع حسب الرسم.
نطاق القطع الشفاه الطرفية تربط الأغطية وتحدد هندسة الوجه وحافة التمركز والثقوب صفائح الأسطوانة واللحامات تتحمل الأحمال الدورانية وتتطلب فحص السلامة الداخلية نمط ثقوب البطانة يحدد مواضع البطانات والروافع والمثبتات الأقسام المحورية والقطاعات المحيطية تؤثر في التصنيع والنقل والتجميع في الموقع واتحاد المركز
تتحمل الأسطوانة الأحمال الدورانية؛ وتحمي البطانات الداخل من التآكل
تتصل الأسطوانة خارجيا بالأغطية ونظام الإدارة والملحقات، وتثبت البطانات والروافع داخليا. البطانات قطع تآكل قابلة للاستبدال؛ والأسطوانة هيكل ملحوم حامل للأحمال. تختلف موادها ووظائفها ومتطلبات تصنيعها وقبولها.
افحص طلبات الأسطوانة مع الغطاءين ومحور الدوران وتوزيع البطانات وموضع الإدارة وفتحات الدخول وظروف التركيب على الأساس.
الموضع والأداء
تؤثر دقة الهندسة وجودة اللحام ووصلات الشفاه وأنماط الثقوب معا في استقرار التشغيل
افحص المجموعة الدوارة كاملة عند تحديد الأسطوانة؛ القطر الخارجي والطول وحدهما لا يكفيان.
الشفاه الطرفية وحواف التمركز
افحص القطر الخارجي والوجه وحافة التمركز وأقطار الثقوب وتباعدها ودائرة البراغي وانحراف الوجه والتلامس مع الغطاء.
سماكة صفائح الأسطوانة واستدارتها
افحص القطرين الداخلي/الخارجي وسماكة الصفائح والاستدارة والاستقامة والتشوه الموضعي والصلابة تحت أحمال التشغيل.
اللحامات المحيطية والطولية
افحص تحضير الوصلة وإجراء اللحام والمدخل الحراري والمعالجة بعد اللحام ومقطع اللحام والعيوب وNDT.
ثقوب تثبيت البطانة
افحص أقطار الثقوب وتباعدها وتوزيعها والتجاويف والإحكام والتآكل والشقوق والتوافق مع رسومات البطانة.
أقسام الأسطوانة والقطاعات والإغلاق في الموقع
افحص مراجع التمركز والوصلات وسوء محاذاة الوصلات وحدود النقل واتجاه الرفع وتسلسل التجميع في الموقع.
فتحات الدخول وحلقات التقوية ومقاعد الملحقات
افحص تقوية الفتحات وتركيز الإجهادات وتفاصيل اللحام وأحمال الملحقات وإمكانية الوصول للصيانة.
هياكل ومواصفات OEM
حدد البناء الفولاذي الملحوم وعدد الأقسام المحورية والقطاعات المحيطية
تبين وثائق المصنع خيارات الهيكل. طابق درجة الفولاذ واللحام والأبعاد مع رسومات التركيب.
حدد درجة الفولاذ وسماكة الصفائح ومواد اللحام والتسخين المسبق واللاحق والمعالجة الحرارية بعد اللحام ومستويات القبول من خلال الرسومات ومواصفات التصنيع وخطط الفحص. الصور وحدها لا تحدد هذه المعايير.
تشخيص الأعطال
حلل الشقوق والتشوه وتلف مناطق الثقوب وانحرافات الشفاه معا
عند اكتشاف تلف الأسطوانة، افحص أيضا الأغطية والبطانات والمثبتات ونظام الإدارة والمحامل الرئيسية والمحاذاة وسجلات التشغيل.
| الحالة المرصودة | فحوص ذات أولوية | خيارات التحسين |
|---|---|---|
| شقوق اللحامات أو مناطق التأثر الحراري | الأحمال وإجراء اللحام والمادة والعيوب وتركيز الإجهادات والمحاذاة وارتخاء البطانات والصدمات غير الطبيعية | أكمل التقييم الهندسي وأزل العيوب وأعد الاستمرارية الإنشائية |
| بيضاوية الأسطوانة أو تشوه موضعي | سماكة الصفائح والدعم والنقل والرفع وتشوه اللحام وحرارة التشغيل وأحمال الطحن ومراجع القياس | استخدم تقرير القياس لتحديد نطاق إعادة التشكيل أو الإصلاح أو الاستبدال |
| تآكل ثقوب البطانة أو تشقق حولها | الشد المسبق للمثبتات وتباعد الثقوب وملاءمة البطانة والإحكام واتجاه الصدم والمقطع المتبقي | افحص مناطق الثقوب والمثبتات ونظام البطانة معا |
| تفاوت مستوى الشفاه الطرفية أو انحرافها | حافة التمركز والوجه ونمط الثقوب والأغطية والبراغي وتسلسل التجميع واتحاد المركز وحالة الأساس | أعد مراجع الطرف ومحور الدوران |
| وصلات مرتخية بين القطاعات أو أقسام الأسطوانة | ميزات التمركز وأسطح التلامس والوصلات والشد المسبق واللحامات والإغلاق في الموقع وسجلات التشغيل | أعد الوصلات والدقة الهندسية وفقا لتسلسل التجميع المحدد |
الرسومات وتفاصيل الاستفسار
حدد الأسطوانات حسب الأقسام والقطاعات والشفاه وثقوب البطانة واللحام وإصدار الرسم
قدم الرسم أو العينة أو بيانات الطراز أو رسم العميل للقطعة المركبة، وطابق الإصدار.
تحديد المعدات
OEM والسلسلة والطراز الكامل والرقم التسلسلي وقطر أسطوانة المطحنة وEGL والقدرة والسرعة وسجل التعديلات.
تحديد البنية
البناء المتكامل أو عدد الأقسام المحورية، وعدد القطاعات المحيطية، ومواضع اللحامات الطولية والمحيطية، وفتحات الدخول، وحلقات التقوية، ومقاعد الملحقات.
الرسم والإصدار
رسم الأسطوانة ورقم المجموعة الدوارة والرسم وبيانات الطراز والإصدار ورقم المشروع والعلامات على القطعة.
الأبعاد الرئيسية
القطران الداخلي/الخارجي والطول الكلي وEGL وسماكة الصفائح وأطوال الأقسام والاستدارة والاستقامة والوصلات وأبعاد النقل.
الشفاه وأنماط الثقوب
القطر الخارجي للشفة وحافة التمركز والوجه وأقطار الثقوب وتباعدها ودائرة البراغي وتوزيع ثقوب البطانة ووصلات الغطاء والإدارة.
المواد والفحص
صهرة/دفعة الفولاذ وخصائص الصفائح ومواد اللحام وWPS/PQR واللحامون والأبعاد واللحامات وNDT ووثائق الجودة.
المعدات والقطع ذات الصلة
ربط الأسطوانات بالبطانات والأغطية وأنظمة الإدارة والمعدات وتجهيزات OEM
توضح الصفحات العامة الهيكل ومتطلبات التصنيع، وتحدد صفحات OEM السلسلة المركبة. يكمل الرسم أو العينة والأبعاد وخطط الجودة المطابقة الفنية.
بطانات الأسطوانة افحص الحماية الداخلية من التآكل وتوزيع البطانات وثقوب التثبيت. أغطية المطاحن الكروية افحص الشفاه الطرفية وحواف التمركز وأنماط الثقوب ومحور الدوران. التروس الحلقية والتروس الصغيرة افحص موضع الإدارة ووصلات التركيب ومراكز التروس. معلومات عامة عن المطاحن الكروية راجع علاقات الأسطوانة والبطانة والغطاء والإدارة. مطاحن Metso Select / Premier الكروية افحص السلسلة والأبعاد وأقسام الأسطوانة ورسم التركيب. المواد واللحام والفحص راجع الفولاذ الإنشائي واللحام ومتطلبات مراقبة الجودة.
اطلب مقترحا وعرض سعر لأسطوانة مطحنة كروية
قدم طراز المطحنة ورسم الأسطوانة والتجميع والأقسام المحورية والقطاعات المحيطية والأبعاد الرئيسية ومتطلبات اللحام وNDT وسجلات التلف.
