BALL MILL HEAD
أغطية المطاحن الكروية
هياكل كبيرة حاملة للأحمال · طابق موضع الطرف والقطاعات ووصلات محور الدوران والأسطوانة كل على حدة

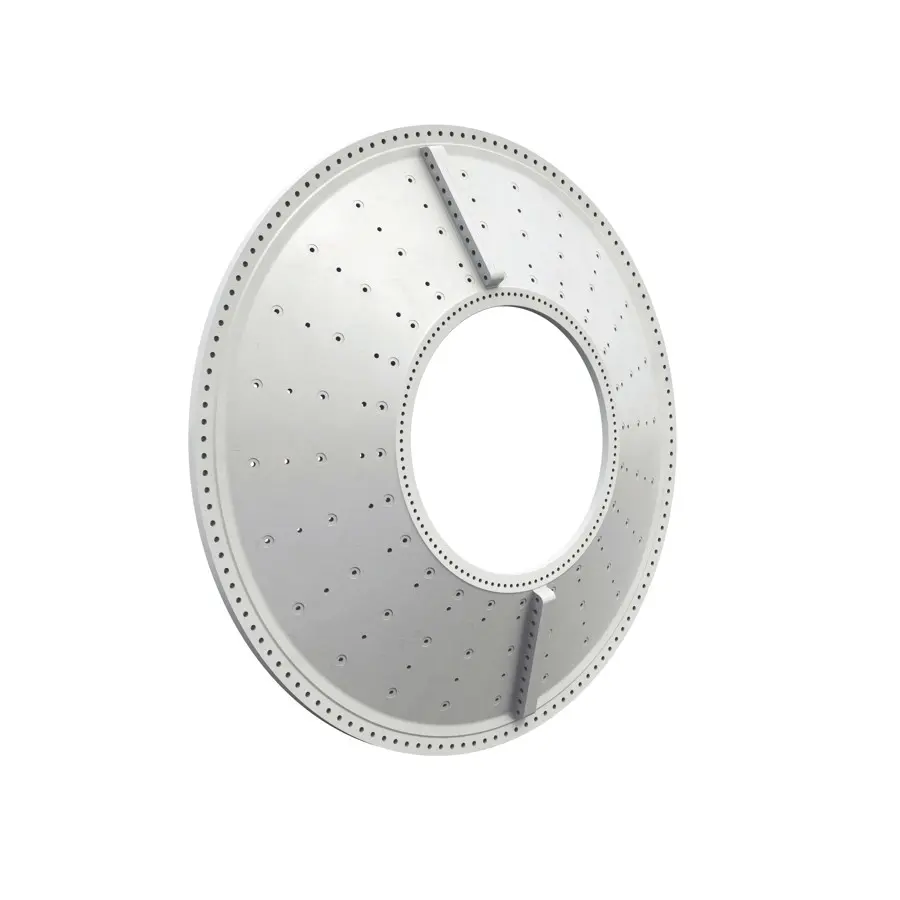

تربط الأغطية الأسطوانة ومحاور الدوران والمحامل الرئيسية وترتيبات التغذية/التفريغ ضمن مجموعة المطحنة الدوارة وتوفر أسطح تثبيت لبطانات الأغطية. تقدم ANRANST تحديد موضع الطرف والرسم وتقييم المواد والتصنيع ومراقبة الجودة غير الإتلافية والأبعادية والتصنيع حسب الرسم.
نطاق القطع حافة وصل الأسطوانة ينقل أحمال الأسطوانة ويحدد هندسة الوجه الطرفي والثقوب وصلة محور الدوران يربط دعم العنق بممرات التغذية/التفريغ سطح تثبيت البطانة يدعم بطانات الغطاء والروافع وعناصر التثبيت تقسيم القطاعات وتحديد الموضع اضبط النقل والتركيب وصلابة الوصلات واتحاد المركز
يتحمل الغطاء الأحمال الإنشائية ويجب تمييزه عن بطانات الغطاء ومحور الدوران
تتصل الحافة الخارجية بالأسطوانة والمركز بمحور الدوران، وتثبت بطانات الغطاء داخليا. تختلف هذه الأجزاء المتجاورة في الوظيفة والمادة وأنماط الثقوب ومراجع التشغيل ومتطلبات القبول.
حدد قبل الطلب ما إذا كان الغطاء ومحور الدوران منفصلين أم مسبوكين معا. افحص شفة الأسطوانة ومحور المحامل الرئيسية وترتيب التغذية/التفريغ وثقوب البطانة ووصلات الإحكام معا.
الموضع والأداء
اضبط مسارات الأحمال ودقة الوصلات والسلامة الداخلية وثقوب البطانة معا
حدد الغطاء بالاستناد إلى محور الدوران والمجموعات المجاورة؛ الشكل الخارجي وحده لا يكفي.
شفة وصل الأسطوانة
افحص القطر الخارجي وحافة التمركز والوجه الطرفي ونمط الثقوب ودائرة البراغي والشد المسبق واتحاد المركز وصلابة الوصلة.
منطقة وصل محور الدوران
افحص البناء المتكامل أو المنفصل والتجويف المركزي والشفة وأنصاف أقطار الانتقال واتجاه العنق ومراجع التشغيل.
نمط ثقوب بطانة الغطاء
افحص الحلقات الداخلية والخارجية ومقاطع البطانة وثقوب التثبيت والروافع وشبكات التصريف أو ترتيب طرف الفيض.
أنصاف أقطار الانتقال والمقاطع السميكة
تتحمل الأحمال الدورية. اضبط التغيرات الهندسية المفاجئة وفجوات الانكماش والمسامية والشوائب والشقوق وآثار التشغيل.
طرفا التغذية والتفريغ
قد تختلف ترتيبات التغذية وهياكل التفريغ وبطانات محاور الدوران وأختام الإحكام ووصلات الغربال الأسطواني. لا تفترض قابلية التبادل.
الطرفان الثابت والعائم
طابق ترتيب التثبيت المحوري للمحامل الرئيسية والتمدد الحراري، وحدد الاتجاه ورقم الموضع ومراجع التجميع.
هياكل ومواصفات OEM
المادة وعدد القطاعات وموضع الطرف جزء من مواصفات الطلب
تساعد وثائق المصنع في التحديد الأولي. طابق التصميم المركب باستخدام الرسومات والرقم التسلسلي والإصدار.
حدد الدرجة والتركيب والخصائص الميكانيكية والمعالجة الحرارية وقواعد إصلاح اللحام ومستويات الفحص غير الإتلافي وسماحات الأبعاد ومتطلبات السطح في الرسومات والاتفاقيات الفنية. الصور وحدها لا تحدد المادة.
تشخيص الأعطال
قيم الشقوق وتلف الثقوب وانحرافات الوصلات في ضوء أحمال الآلة كاملة
عند اكتشاف تلف الغطاء، افحص أيضا محور الدوران والأسطوانة والمحامل الرئيسية والبطانات وعناصر التثبيت والمحاذاة.
| الحالة المرصودة | فحوص ذات أولوية | خيارات التحسين |
|---|---|---|
| شقوق عند انتقال محور الدوران أو في الغطاء | الأحمال الدورية وأنصاف الأقطار وعيوب الصب وآثار التشغيل والمحاذاة والمحامل والصدمات غير الطبيعية | قيم المادة والشقوق وأعد مسارات الأحمال والوصلات |
| تلف ثقوب شفة الأسطوانة أو انحراف الوجه | نمط الثقوب وحافة التمركز والشد المسبق وأسطح التلامس والنقل والرفع وتسلسل التجميع وتشوه الأسطوانة | أعد مراجع التمركز ونمط الثقوب وجودة الوصلة المشفهة |
| تآكل ثقوب البطانة أو شقوق موضعية | ارتخاء البطانات والشد المسبق للمثبتات وتباعد الثقوب والرقائق واتجاه الصدم ومقطع الغطاء المتبقي | افحص البطانات والمثبتات ومناطق ثقوب الغطاء معا |
| وصلات قطاعات مرتخية أو متفاوتة المستوى | مواضع القطاعات والوصلات وأسطح التلامس والشد المسبق واتحاد المركز والتجميع في الموقع وسجلات التشغيل | أعد مراجع القطاعات وأعد التجميع بالتسلسل المحدد |
| انحرافات التجويف المركزي أو وصلة محور الدوران | البناء المتكامل/المنفصل والمحور واتحاد المركز والشفاه ومناسيب المحامل ومراجع التشغيل وتاريخ الإصلاح | نسق التشغيل والتركيب في الموقع حول محور الدوران |
الرسومات وتفاصيل الاستفسار
حدد الأغطية حسب موضع الطرف وتقسيم القطاعات وعلاقات التجميع والوصلات الرئيسية
قدم الرسم أو العينة أو بيانات الطراز أو رسم العميل للقطعة المركبة، وطابق الإصدار.
تحديد المعدات
OEM والسلسلة والطراز الكامل والرقم التسلسلي وقطر أسطوانة المطحنة وEGL والقدرة والسرعة وسجل التعديلات.
الموقف النهائي والهيكل
طرف التغذية أو التفريغ، والطرف الثابت أو العائم، والبناء المتكامل أو المقسم، وعدد القطاعات، ومحور الدوران المتكامل أو المنفصل.
الرسم والإصدار
رسم الغطاء ورقم المجموعة الدوارة ورقم محور الدوران والرسم وبيانات الطراز وإصدار الرسم والعلامات على القطعة.
أبعاد وصلة الأسطوانة
القطر الخارجي وحافة التمركز والوجه الطرفي والسماكة وأقطار الثقوب وتباعدها ودائرة البراغي وانحراف الوجه وأسطح التلامس.
الوصلات المركزية والداخلية
التجويف المركزي وشفة محور الدوران واتحاد المركز وثقوب البطانة وهياكل التغذية/التفريغ وأختام الإحكام والمجموعات المجاورة.
المواد والفحص
المادة والصهرة/الدفعة والمعالجة الحرارية والخصائص الميكانيكية وسجلات الصب وUT/MT/PT وتقارير الأبعاد وتاريخ الإصلاح.
المعدات والقطع ذات الصلة
ربط الأغطية بالبطانات ومحاور الدوران والأسطوانات والمعدات وتجهيزات OEM
توضح الصفحات العامة حدود الأجزاء ومتطلبات التصنيع، وتحدد صفحات OEM السلسلة المركبة. يكمل الرسم أو العينة والأبعاد ومتطلبات الفحص المطابقة الفنية.
بطانة الطرف افحص الحماية الداخلية من التآكل وأنماط الثقوب ومواضع التركيب. محاور الدوران افحص الوصلات المركزية والأعناق ومواضع الأطراف والترتيبات الثابتة/العائمة. معلومات عامة عن المطاحن الكروية راجع العلاقة بين الأغطية والأسطوانات ومحاور الدوران والمحامل الرئيسية. مطاحن Metso Select / Premier الكروية افحص السلسلة والأبعاد ومواضع الأطراف ورسم التركيب. مطاحن FLS الكروية حدد الأغطية من خلال سلسلة العلامة ومعلومات التركيب. المواد والتصنيع والفحص راجع مواد المسبوكات الكبيرة ومتطلبات مراقبة الجودة.
اطلب مقترحا وعرض سعر لغطاء مطحنة كروية
قدم طراز المطحنة وموضع الطرف ورسم القطاع والتجميع وأبعاد الوصلات والمادة ومتطلبات NDT وسجلات التلف.
