Identifique las series 06–18 por distancia entre ejes, tamaño de alimentación y modelo de proyecto; después compruebe materiales, planos y suministro de dientes, segmentos, revestimientos, ejes, rodamientos y accionamientos.

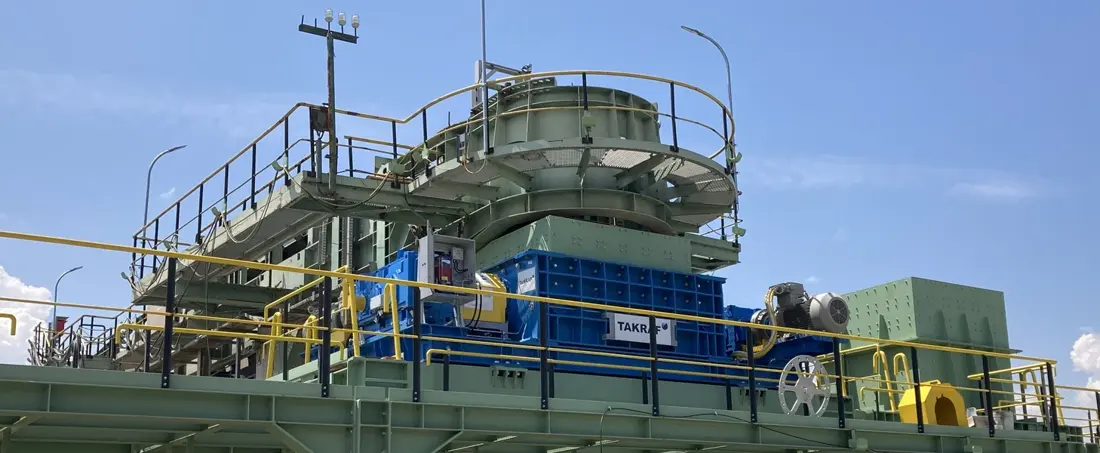

Los sizers TAKRAF X-TREME Class usan dos rodillos contrarrotantes para roca dura. La gama actual cubre trituración primaria, secundaria y terciaria. Dientes, segmentos, ejes, rodamientos, juntas, accionamientos y bastidores varían por serie, material, proyecto e historial. Compruebe modelo completo, serie, plano e interfaces reales antes de fabricar.
La tabla sigue los datos actuales de TAKRAF sobre distancias entre ejes de las series 06, 08, 12, 14 y 18, tamaños típicos y capacidad. Identifica familias; no establece intercambiabilidad de repuestos sin comparar planos.
| Series estándar | Distancia entre ejes de rodillos | Tamaño típico de alimentación / producto | Rendimiento típico |
|---|---|---|---|
| Serie 06 | 620 mm | Alimentación 125–400 mm; producto 40–150 mm | Up to 2,500 t/h |
| Serie 08 | 790 mm | Alimentación 250–600 mm; producto 50–150 mm | Up to 4,000 t/h |
| Serie 12 | 1,050 mm | Alimentación 600–1,200 mm; producto 150–350 mm | Up to 6,000 t/h |
| Serie 14 | 1,300 mm | Alimentación 800–1,400 mm; producto 250–350 mm | Up to 10,000 t/h |
| Serie 18 | 1,550 mm | Alimentación 1,200–2,500 mm; producto 350–450 mm | Up to 14,000 t/h |

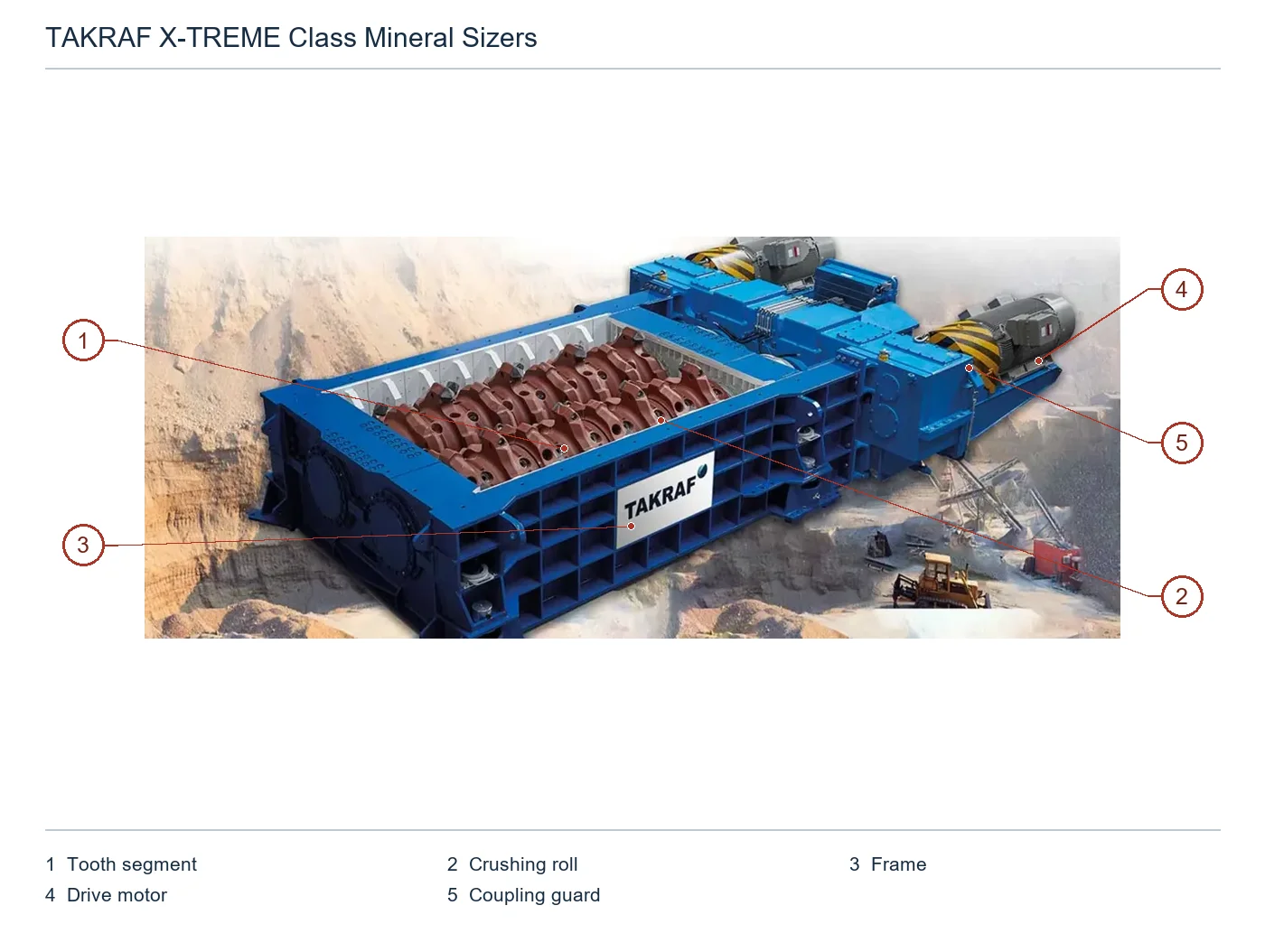

Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación | Aplica a |
|---|---|---|---|
| 1 | Segmento dentado | Segmento dentado atornillado en el rodillo triturador cercano | X-TREME Class Primary Sizer (configuración mostrada por OEM; especificación exacta no indicada) |
| 2 | Rodillo triturador | Rodillo triturador superior en la cámara abierta | X-TREME Class Primary Sizer (configuración mostrada por OEM; especificación exacta no indicada) |
| 3 | Frame | Bastidor de soporte azul de sección cajón | X-TREME Class Primary Sizer (configuración mostrada por OEM; especificación exacta no indicada) |
| 4 | Motor de accionamiento | Motor expuesto en la parte posterior derecha | X-TREME Class Primary Sizer (configuración mostrada por OEM; especificación exacta no indicada) |
| 5 | Protección del acoplamiento | Protección amarilla del acoplamiento delante del motor | X-TREME Class Primary Sizer (configuración mostrada por OEM; especificación exacta no indicada) |
Dientes, segmentos y revestimientos son los principales consumibles. El fabricante documenta segmentos de conexión rápida y dientes primarios atornillados, pero no publica planos completos listos para pedido ni lista de grados. Materiales y dimensiones requieren condiciones reales, planos y revisión de piezas usadas.

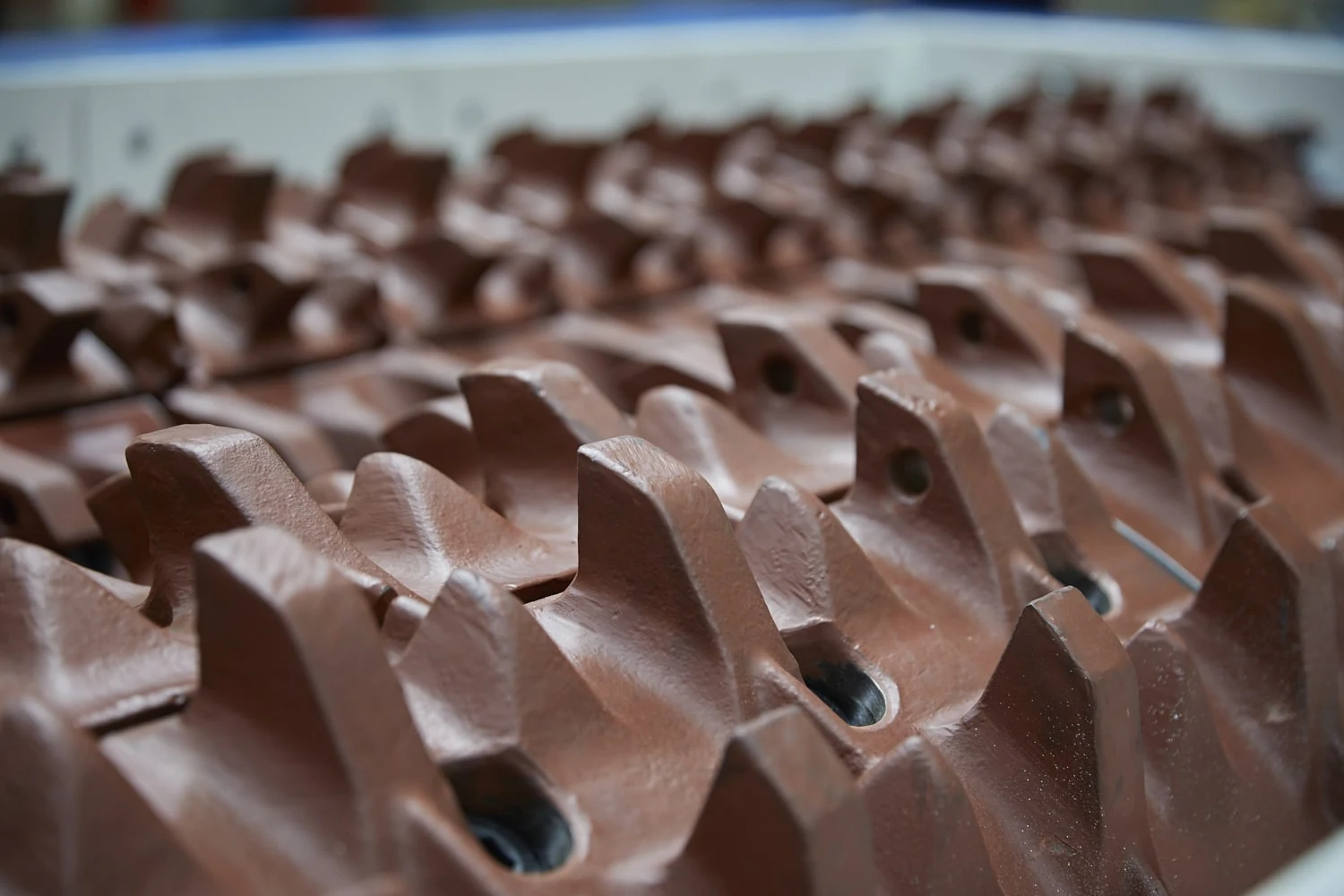

Dientes de trituración & segmentos dentados
Proporcionan trituración, agarre y control de tamaño en los dos rodillos. Compruebe perfil, paso, segmento, fijación, desgaste de cara, resistencia, abrasividad y sentido de desmontaje. Las imágenes del fabricante solo ubican componentes.
Abrir catálogo compartido de componentes →Segmentos de conexión rápida & retenciones
Segmentos de conexión rápida y dientes primarios atornillados son claves de mantenimiento. La viabilidad de fabricación se determina tras recibir fotos, orificios, detalles de rosca/bloqueo, posición del rodillo y planos.
Abrir catálogo compartido de componentes →Revestimientos laterales, de extremos & de transferencia
Identifique protectores laterales, de extremos y revestimientos de alimentación, descarga y transferencia. Compruebe flujo, caída, espesor, orificios, segmentación, fijación y espacio de mantenimiento.
La página actual destaca transmisiones robustas, conjuntos de ejes/rodamientos y múltiples accionamientos. Compruebe las piezas junto con serie, modelo, extremos de eje, rodamientos, juntas, reductor y relaciones de acoplamiento.
Eje de rodillo & conjunto de rodillo
Compruebe distancia entre ejes, longitud, segmentos, extremos y hombros, ajustes, giro, masa y planos del proyecto. Los rodillos suelen emparejarse con segmentos, rodamientos y accionamientos.
Ver el catálogo de repuestos comunes →Rodamientos, alojamientos & sellos
Compruebe designación, holgura, alojamiento, tapa, juntas, lubricación, control de temperatura y posición. Polvo, humedad, impactos y mantenimiento afectan a rodamientos y sellado.
Reductor & juego de engranajes de accionamiento
Compruebe reductor, relación, extremos de ejes, acoplamiento, freno, antirretorno, lubricación e interfaz del motor. No sustituya disposiciones distintas solo por apariencia o nombre de serie.
Ver el catálogo de repuestos comunes →

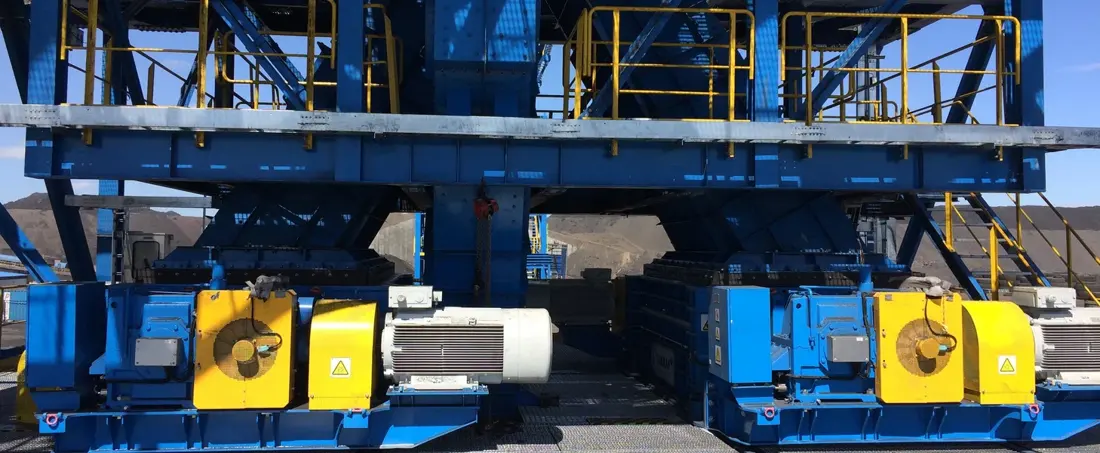

Bastidor, placa de extremo & conexiones estructurales
Identifique bastidores, placas de extremo, puertas de inspección, bases, placas de conexión, pasadores y modificaciones. Proporcione número estructural, plano general, requisitos de soldadura/inspección, interfaces y fotos antiguas.
Ver el catálogo de repuestos comunes →Proporcione serie 06–18 o modelo TCS / TCS-X completo, proyecto o serie, configuración de rodillos/segmentos, posición, plano, fotos usadas, dimensiones, material y condiciones.
No. La distancia entre ejes solo ayuda a identificar la serie. Perfil, longitud, fijación, extremos, rodamientos, accionamientos, revisiones y modificaciones pueden variar y requieren comprobaciones individuales.
Proporcione serie/modelo completo, proyecto, serie, rodillos y segmentos, posición, planos, fotos usadas, material y condiciones para consultoría, abastecimiento, control de calidad y entrega de piezas terminadas.
