Utilice las gamas de celdas BQR y los modelos de proyecto publicados para verificar los planos, los materiales y el suministro de rotores, estatores, revestimientos de tanques, canales de recolección de espuma, válvulas de nivel, ejes y transmisiones.
Las celdas DELKOR BQR se utilizan en flotación primaria, de recuperación, de limpieza y de relimpieza. La información actual del fabricante describe conjuntos de rotor/estator MAXGen™, canaletas y conos desplazadores de espuma personalizados, control de nivel mediante válvulas internas/externas de tapón cónico, y estatores y conos segmentados para celdas grandes. Las consultas requieren comparar el modelo BQR completo, el volumen, el número de proyecto o de serie, la posición interna, el diseño del rotor/estator, las canaletas, las válvulas, los revestimientos, los ejes, el accionamiento y la revisión del plano.
Solo se enumeran rangos de celdas, modelos y combinaciones de proyectos rastreables hasta las páginas actuales de productos y proyectos DELKOR. Nombres de modelos BQR iguales, volúmenes similares o el mismo tipo de mineral no establecen la intercambiabilidad directa de rotores, estatores, ejes, revestimientos, canales de recolección de espuma, válvulas o unidades.

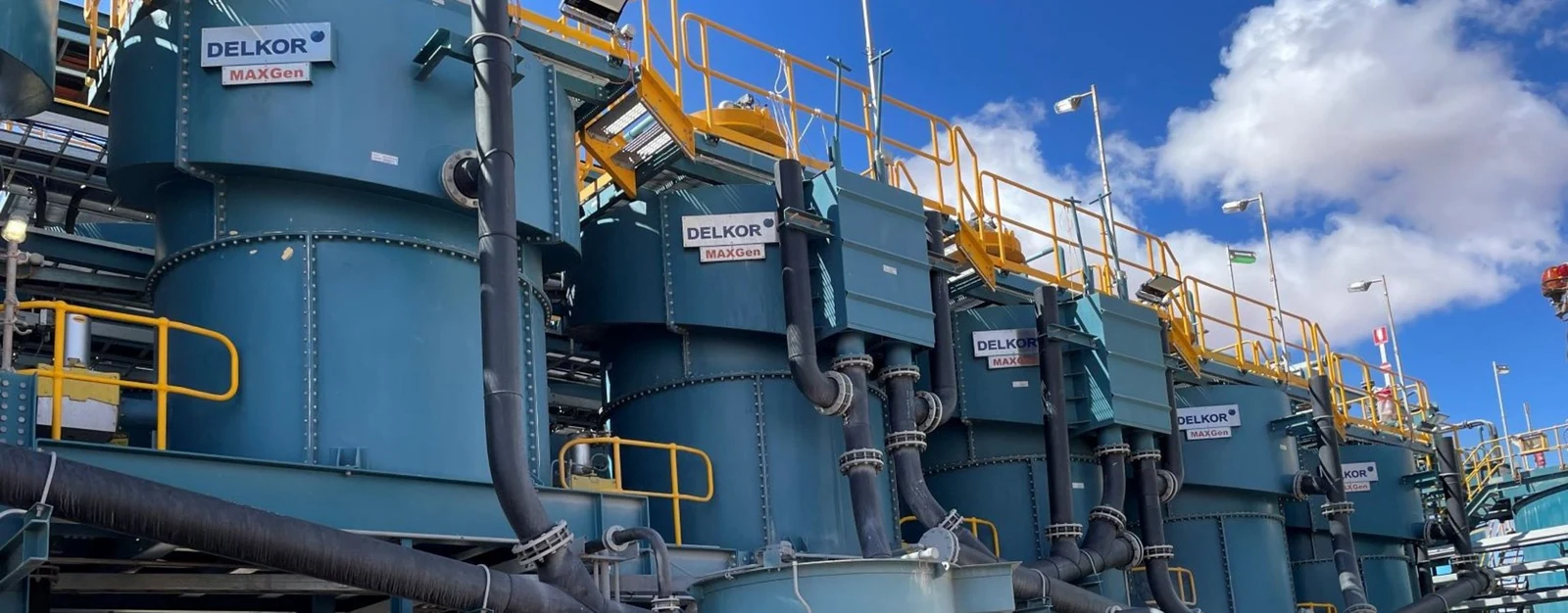

| Modelo / rango publicado | Dimensiones o cantidades publicadas | Detalles del proyecto y de identificación. | Estado del producto |
|---|---|---|---|
| DELKOR BQR gama de productos | Volumen de celda individual 0.5–300 m³ | Página de producto actual: Compruebe el rotor/estator MAXGen™, los canales de recolección de espuma/conos de desplazamiento de espuma y el control de nivel con el circuito de flotación y el diseño de la celda. | Gama de productos actual |
| BQR 400 | 3 × BQR 400;cada uno publicado como 40 m³ | Iron Mountain Proyecto, USA;Compruebe la revisión de la celda, el mecanismo, el rotor/estator, los revestimientos y los planos de transmisión. | Proyecto publicado por el fabricante |

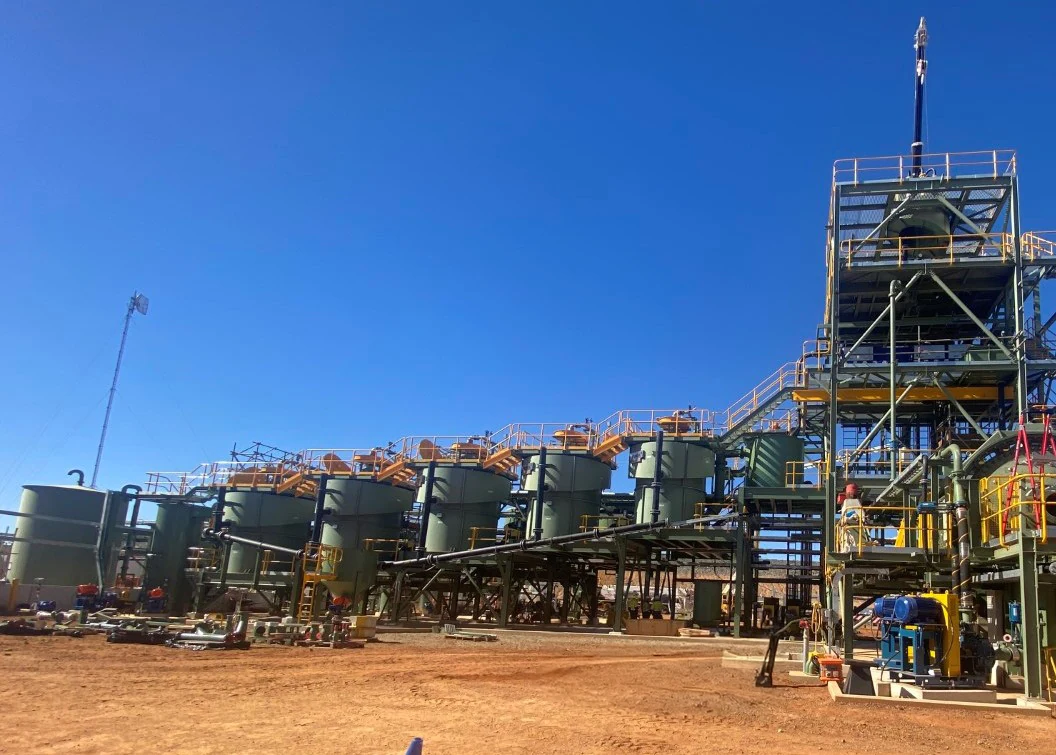

| BQR 500 / BQR 200 | 5 × BQR 500; 6 × BQR 200 | Matilda Wiluna Gold Operation, Australia;cajas de espuma de doble salida, tapones de válvula cónicos y labios de desbordamiento de espuma ajustables son características publicadas del proyecto. | Proyecto publicado en 2022 |

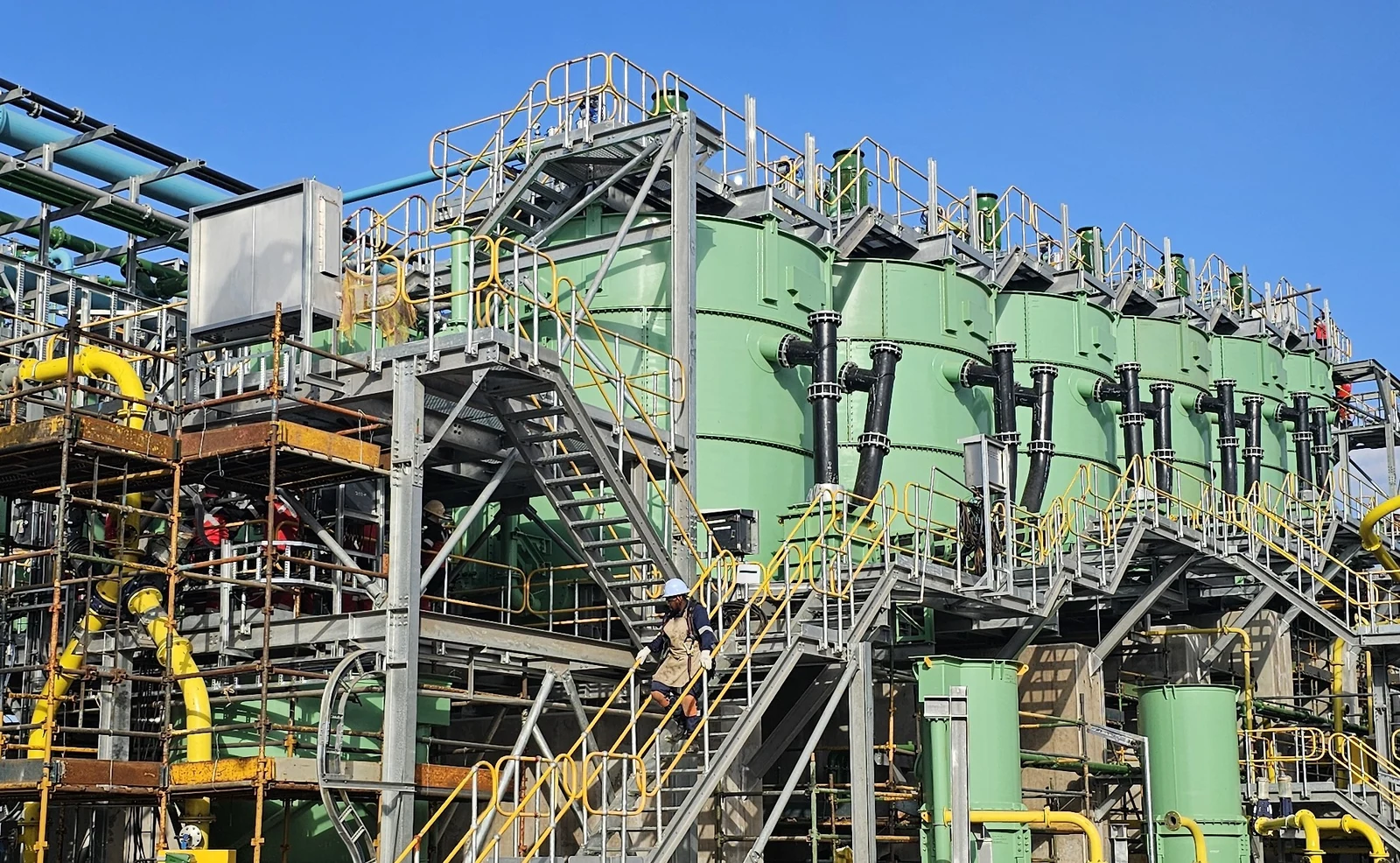

| BQR 700 / BQR 500 | 5 × BQR 700; 9 × BQR 500 | proyecto sudafricano PGM con mecanismos más grandes;Compruebe los repuestos específicos con los planos del proyecto. | Proyecto publicado en 2025 |
| BQR 300 / BQR 200 / BQR 100 | 4 × BQR 300; 10 × BQR 200; 9 × BQR 100 | Proyecto polimetálico de plomo y zinc en Bosnia y Herzegovina;Los modelos, los recuentos de células y el tipo de mineral son sólo identificadores de instalación. | Proyecto publicado en 2024 |

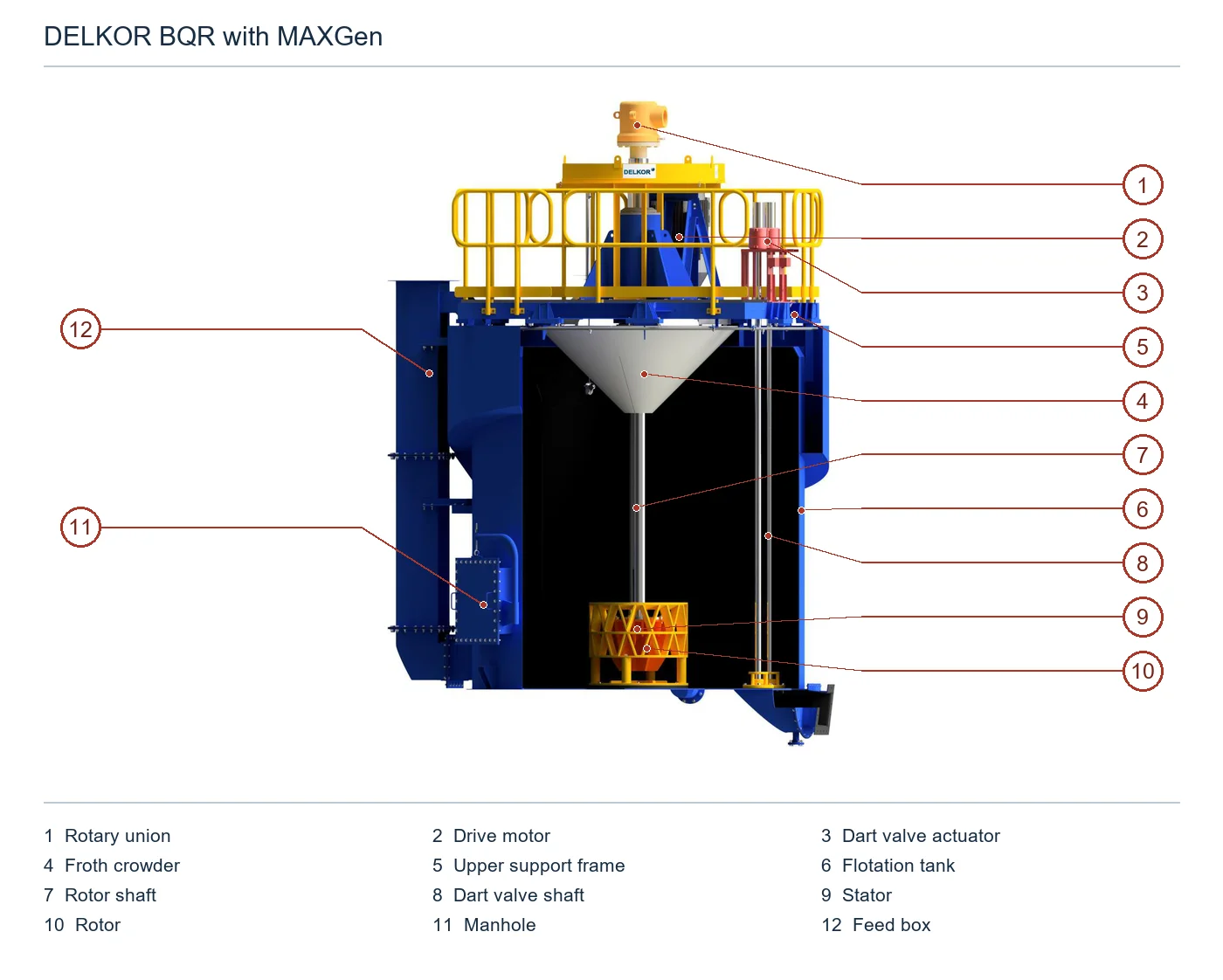

Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación | Aplica a | |
|---|---|---|---|---|
| 1 | Unión rotativa | Unión rotativa naranja en la parte superior | DELKOR BQR with MAXGen (familia de diseño OEM, especificación no indicada) | |
| 2 | Motor de accionamiento | Motor de accionamiento vertical negro sobre la plataforma | DELKOR BQR with MAXGen (familia de diseño OEM, especificación no indicada) | |
| 3 | Actuador de válvula de obturador cónico | Actuador de válvula rojo en la parte superior derecha | DELKOR BQR with MAXGen (familia de diseño OEM, especificación no indicada) | |
| 4 | Desplazador de espuma | Cono invertido gris en la superficie de la espuma | DELKOR BQR with MAXGen (familia de diseño OEM, especificación no indicada) | |
| 5 | Bastidor de soporte superior | Viga de soporte azul visible en el borde superior derecho | DELKOR BQR with MAXGen (familia de diseño OEM, especificación no indicada) | |
| 6 | Tanque de flotación | Pared azul del tanque visible en el borde derecho del corte | DELKOR BQR with MAXGen (familia de diseño OEM, especificación no indicada) | |
| 7 | Eje del rotor | Eje vertical gris del rotor en el centro | DELKOR BQR with MAXGen (familia de diseño OEM, especificación no indicada) | |
| 8 | Vástago de válvula de obturador cónico | Vástago vertical de válvula a la derecha | DELKOR BQR with MAXGen (familia de diseño OEM, especificación no indicada) | |
| 9 |  | Stator | Estátor amarillo de perfil romboidal en el fondo del tanque | DELKOR BQR with MAXGen (familia de diseño OEM, especificación no indicada) |
| 10 |  | Rotor | Álabes naranjas del rotor visibles dentro del estátor | DELKOR BQR with MAXGen (familia de diseño OEM, especificación no indicada) |
| 11 | Manhole | Abertura rectangular de acceso en la pared inferior izquierda | DELKOR BQR with MAXGen (familia de diseño OEM, especificación no indicada) | |
| 12 | Caja de alimentación | Caja de alimentación externa a la izquierda | DELKOR BQR with MAXGen (familia de diseño OEM, especificación no indicada) |
| Componente |
|---|
| Canaleta de espuma |
La información actual del fabricante describe combinaciones de rotor/estator MAXGen™, estatores segmentados y conos desplazadores de espuma, y canales de recolección de espuma periféricos, radiales o combinados. Compruebe las piezas de desgaste por modelo de celda, etapa de flotación, lodo, tamaño, concentración, medio químico, velocidad, estructura y planos. El revestimiento o la construcción de caucho de un proyecto no es una solución fija para todas las celdas BQR.

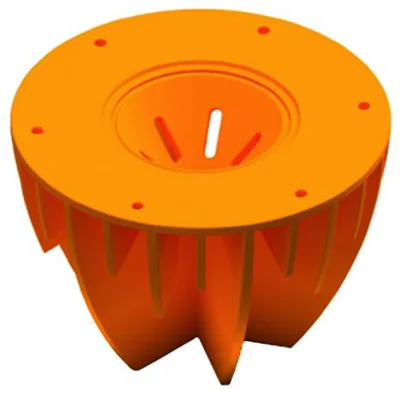

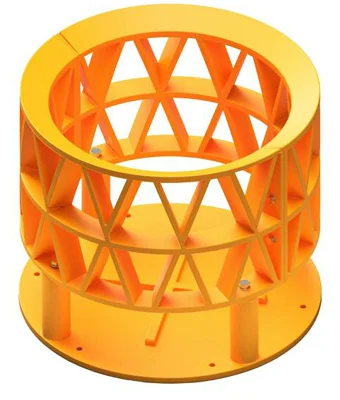

MAXGen™ Rotor & Conjunto del estator
La página actual describe una combinación mejorada de rotor/estator y estatores segmentados para celdas grandes. Compruebe el diámetro del rotor, el diseño de las palas/buje, las secciones del estator, los orificios, los extremos del eje, la rotación, la velocidad, la altura de instalación y el desgaste de las piezas antiguas.
Abrir catálogo compartido de componentes →Revestimientos de tanque, zona de alimentación & Protección inferior
Identifique los revestimientos del tanque, la protección de la caja de alimentación, los alrededores inferiores de los pozos de acceso y las áreas de alto desgaste. Los registros de proyectos del fabricante mencionan el revestimiento de caucho, pero la construcción, el espesor, el material y los planos reales requieren las condiciones específicas del tanque y de servicio.
Ver la página de la parte común →Canales de recolección de espuma, labios de desbordamiento de espuma & Conos segmentados que desplazan la espuma
Los canales de recolección de espuma publicados pueden ser periféricos, radiales o combinados, con conos de desplazamiento de espuma personalizados;las células grandes pueden utilizar conos segmentados que desplazan la espuma. Compruebe el tipo de canal de recolección de espuma, el labio de espuma, las secciones, los soportes, las conexiones, la limpieza y la dirección del flujo de espuma.
Ver la página de la parte común →BQR las piezas estructurales, de control de nivel y de transmisión requieren verificaciones específicas de celda, proyecto y planos. La información actual describe válvulas de tapón cónico internas/externas, bocas de registro inferiores para la extracción de piezas internas, pasarelas modulares, derivación de celda individual y tanques atornillados opcionales, pero no hay una tabla completa de números de repuesto OEM.
Eje del rotor, casquillos, cojinetes & Interfaz de transmisión
Compruebe el modelo BQR, el volumen de la celda, los extremos del eje, el diseño del rotor, los casquillos, los cojinetes, los sellos, la caja de cambios, el motor, el acoplamiento, la base de montaje y la rotación. Los ejes generalmente se combinan con el conjunto rotor/estator.
Ver la página de la parte común →
Válvulas de tapón cónico internas/externas & Piezas de control de nivel
La página actual enumera las válvulas de tapón cónico internas y externas;El proyecto Wiluna describe tapones de válvula cónicos y cajas de descarga de espuma de doble salida. Compruebe el cuerpo de la válvula, el tapón, el actuador, los sellos, las tuberías, las interfaces, la lógica de control y la posición de la etapa de la celda.
Ver el catálogo de repuestos comunes →Secciones de tanques, pozos de registro & Conexiones estructurales
La página actual ofrece tanques atornillados opcionales y bocas de registro inferiores para retirar piezas internas. Proporcionar disposición general, secciones, bridas, pernos, puertas de acceso, bocas de visita, caras de sellado, soldadura y requisitos de aceptación.
Ver el catálogo de repuestos comunes →Pasarelas Modulares, Bypass de Celda & Interfaces de Mantenimiento
Las pasarelas modulares admiten diseños de mantenimiento flexibles y la derivación de celdas individuales permite un servicio más rápido. Compruebe las plataformas, pasamanos, tuberías de derivación, bridas, válvulas, posiciones de acceso y estándares de seguridad con el proyecto.
Ver el catálogo de repuestos comunes →Proporcione el modelo BQR completo, número de proyecto o de serie, volumen de celda, etapa de flotación, rotor/estator, canales de recolección de espuma/conos de desplazamiento de espuma, válvulas, revestimientos, ejes, accionamiento, plano, fotografías de piezas usadas, interfaces clave, condiciones del material y de la lechada.
No sin comprobarlo. La etapa de flotación, la revisión del mecanismo, el tanque, los canales de recolección de espuma, los revestimientos, los ejes, las transmisiones, las modificaciones y las revisiones de los planos pueden diferir. Compruebe los registros de instalación y las interfaces reales.
Proporcione el modelo completo, número de proyecto, número de serie, volumen de celda, etapa de flotación, rotor/estator, canales de recolección de espuma, válvulas, revestimientos, ejes, planos, fotografías de piezas usadas, condiciones de materiales y lodos para consultoría, abastecimiento, control de calidad y entrega de piezas terminadas.
