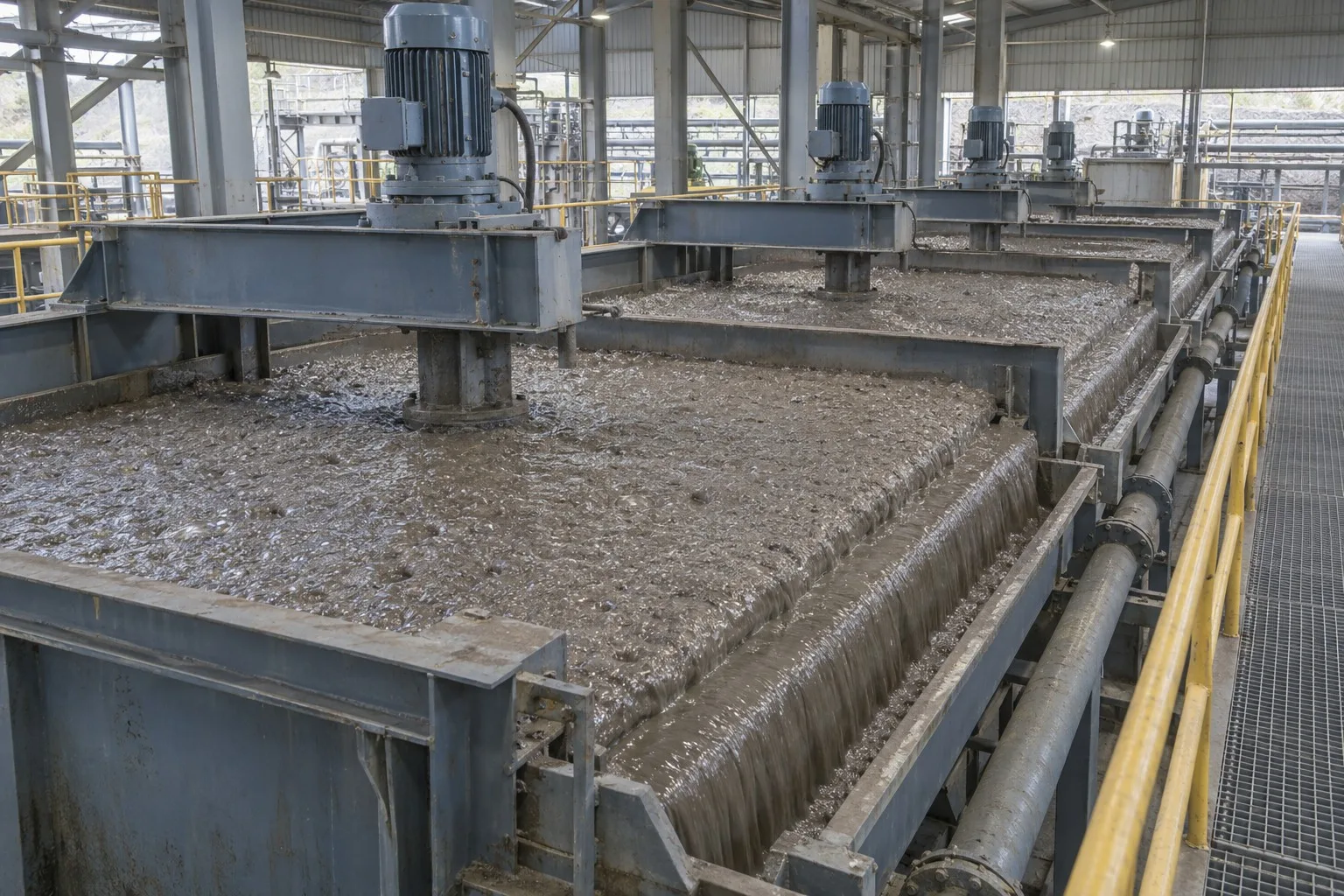

Celda de flotación

Equipo esencial de flotación. Los rotores y estatores sufren erosión por lodos y corrosión; son habituales los recubrimientos de caucho y poliuretano.

Vista de sección de equipo

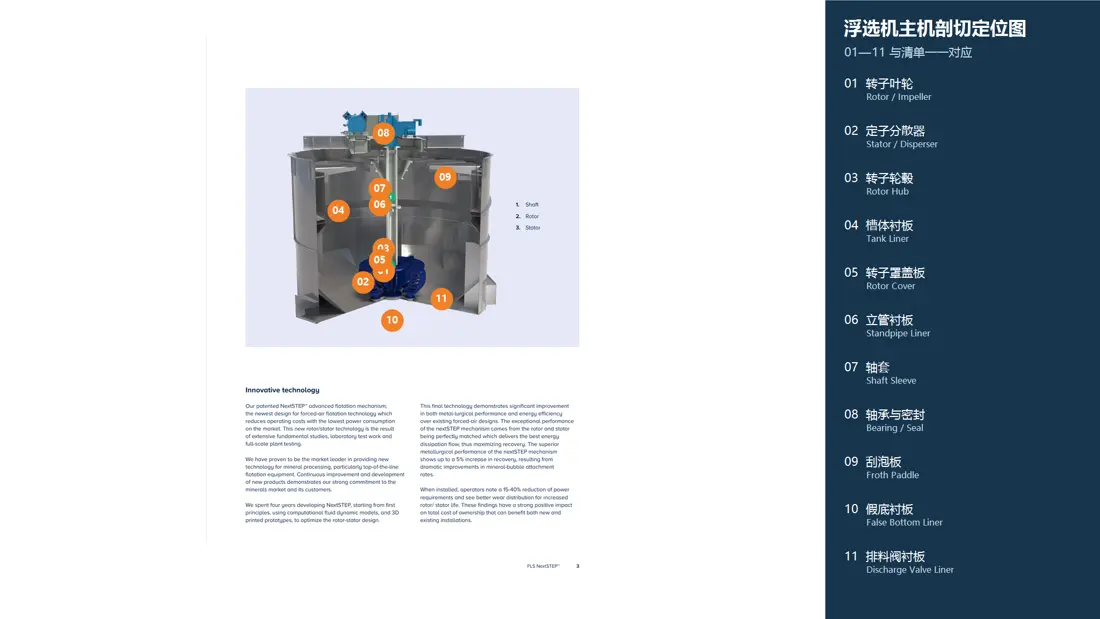

Esquema de referencia en sección de la celda de flotación

Las celdas de flotación agitan y airean la pulpa para formar burbujas. Las partículas minerales hidrófobas se adhieren a ellas y ascienden a la espuma para su separación. FLSmidth WEMCO es un diseño consolidado de autoaspiración. Las piezas de desgaste se concentran en el conjunto rotor-estator, que mezcla y airea la pulpa en contacto directo con los sólidos.

Piezas del equipo

Identificación de piezas y detalles técnicos

Explore nombres de piezas, imágenes, opciones de materiales y requisitos técnicos. Seleccione una tarjeta para abrir la página de piezas de repuesto correspondiente.

Partes individuales

Piezas individuales y de mantenimiento

Rotor / impulsor

Opciones de material: Caucho / Poliuretano / Hierro fundido de alto cromo / Cerámica
Instalación y función: Elemento giratorio que agita y airea la pulpa

Estator / dispersor

Opciones de material: Caucho / Poliuretano / Hierro fundido de alto cromo
Instalación y función: Pieza fija que guía el flujo y trabaja con el rotor

Cubo del rotor

Opciones de material: Acero inoxidable / Acero fundido
Instalación y función: Cubo central para montar los álabes del impulsor

Revestimiento de canaleta

Revestimiento de celda / tanque

Opciones de material: Caucho / Poliuretano / Acero inoxidable
Instalación y función: Protege la pared interior de la celda de flotación

Cubierta del rotor / placa de cubierta

Campana / cubierta del rotor

Opciones de material: Caucho / poliuretano
Instalación y función: Cubre el rotor para evitar el cortocircuito del flujo de aire

Revestimiento del tubo vertical

Opciones de material: Caucho / Acero inoxidable
Instalación y función: Revestimiento del tubo vertical de admisión de aire

Casquillo del eje

Manguito del eje

Opciones de material: Acero inoxidable / Caucho
Instalación y función: Protege el eje principal de la abrasión por lodos

Rodamientos / sellos

Rodamiento / sello

Opciones de material: Acero para rodamientos / sellos mecánicos
Instalación y función: Sostiene y sella el eje principal

Rascador de espuma / cuchilla rascadora

Paleta de espuma / desespumador

Opciones de material: Acero inoxidable / Caucho
Instalación y función: Retira la capa de espuma

Revestimiento del falso fondo

Opciones de material: Caucho / Acero inoxidable
Instalación y función: Protección contra el desgaste del falso fondo de la celda de flotación

Revestimiento de válvula de descarga

Revestimiento de la válvula de descarga

Opciones de material: Caucho / poliuretano
Instalación y función: Protege la válvula de descarga de relaves

Los materiales para piezas con nombres similares pueden diferir según el OEM, el modelo de máquina y las condiciones de funcionamiento. Compruebe el modelo de la máquina, el dibujo y las dimensiones medidas antes de realizar el pedido o fabricar.

Información sobre materiales

Caucho natural o sintético: se utiliza habitualmente en rotores y estatores de flotación cuando se requieren resiliencia y resistencia a la abrasión.
Poliuretano: recubrimiento candidato para rotores y estatores, incluidas aplicaciones de flotación de alta velocidad adecuadas.
Fundición de alto cromo A05: material metálico candidato para rotores y estatores en lodos concentrados de partículas gruesas, según el diseño real del equipo.
Cerámica de alúmina: material candidato para insertos de álabes sometidos a abrasión intensa cuando el diseño del rotor lo permite.

Aplicabilidad de la marca

FLSmidth WEMCO (Dinamarca/Estados Unidos), Metso RCS (Finlandia), Outotec TankCell (Finlandia), Denver (Estados Unidos), BGRIMM/BGRIMM Technology (China) y CITIC Heavy Industries (China)

Aplicaciones industriales

Flotación de minerales de cobre, plomo, zinc, oro y molibdeno; procesamiento de fosfatos, fluorita y cuarzo; flotación de carbón y en el tratamiento de aguas residuales.
