Alimentadores de placas de servicio pesado TAKRAF

Utilice los anchos, longitudes e inclinaciones publicados, las dimensiones estándar D4–D9 y los modelos de proyecto para identificar placas, cadenas, ruedas dentadas, ejes de cabeza y cola, rodillos, accionamientos y plano.

Imagen del fabricante de un alimentador de placas subterráneo TAKRAF de 2.4 m de ancho y 15 m de largo
Imagen de la galería de productos TAKRAF: alimentador de placas subterráneo de 2.4 m de ancho × 15 m de largo, con placas, cadenas, extremo de cabeza y bastidor.

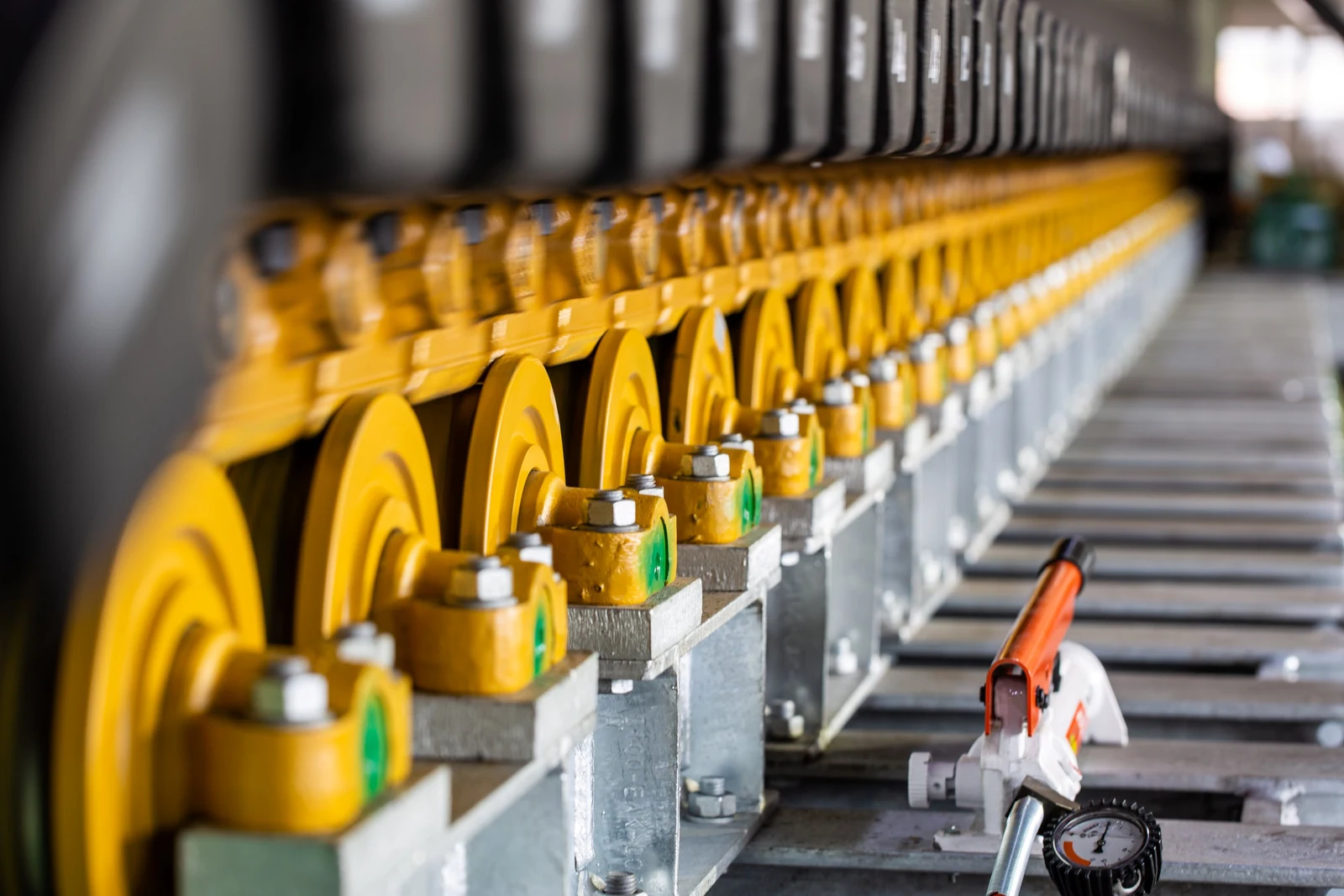

Rodillos superiores y cadenas del alimentador de placas TAKRAF, imagen del fabricante
Imagen de la galería de productos TAKRAF con los rodillos superiores, las cadenas y la zona de apoyo de las placas.

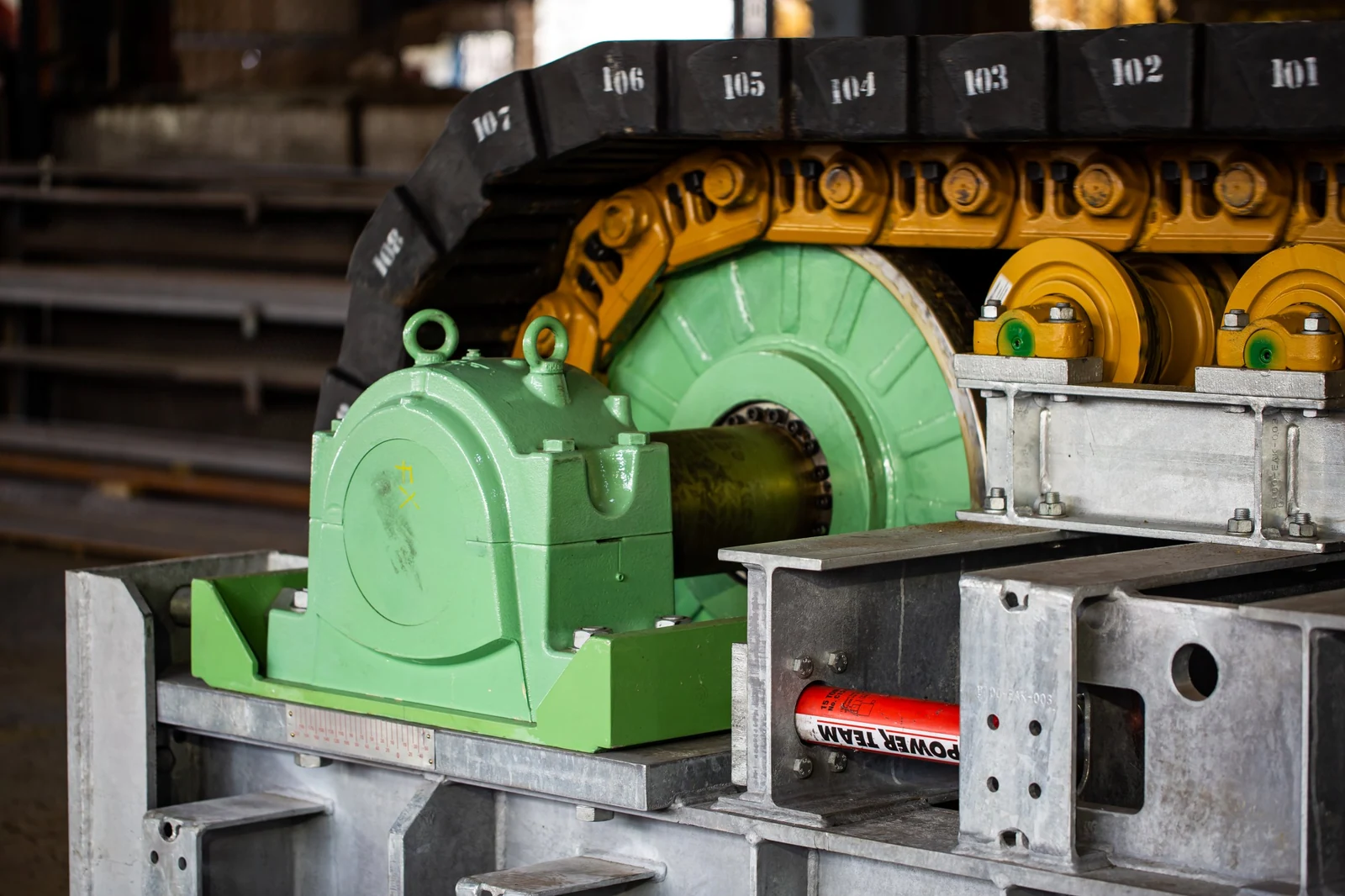

Sección del eje de cola del alimentador de placas TAKRAF, imagen del fabricante
Imagen de la galería de productos TAKRAF con el eje de cola, las ruedas de tracción, los alojamientos de rodamientos de cola y la zona de tensado.
Guía del equipo OEM

Identificación de piezas de desgaste y repuestos a partir de placas, cadenas de oruga y ejes

Los alimentadores de placas de servicio pesado TAKRAF reciben y dosifican materiales grandes, abrasivos, de elevada carga o calientes. Las placas solapadas se conectan a varias hileras de cadenas de oruga pesadas y se desplazan sobre ejes de cabeza y cola, ruedas dentadas, rodillos y sistemas de tensado y accionamiento. Para seleccionar repuestos, compare la posición interior/exterior de las cadenas, el diseño de las placas, el paso de cadena, el ancho, la longitud total, los ejes, el accionamiento, la zona de recepción, la inclinación, el número de proyecto/serie, la revisión del plano y las interfaces reales.

1,000–3,240 mmRango de ancho publicado actualmente
Up to 30,000 mmRango de longitud publicado actualmente
Desde horizontal hasta 28°Rango de inclinación publicado actualmente
D4–D9Dimensiones estándar del folleto del fabricante
Modelos y especificaciones clave.

Rango actual, dimensiones D4–D9 y modelos de proyecto documentados

La página actual del producto publica rangos de ancho, longitud e inclinación según el proyecto. El folleto también proporciona dimensiones del eje de cabeza para D4, D6, D7 y D9. Ayudan a identificar el equipo, pero no establecen la intercambiabilidad de placas, cadenas, ruedas dentadas, rodamientos, accionamientos o piezas modificadas.

Modelo / rango publicadoDimensiones principales o capacidad publicadasNotas de proyecto e identificaciónEstado temporal
Gama de alimentadores de placas TAKRAFAncho 1,000–3,240 mm; longitud hasta 30,000 mm; inclinación desde horizontal hasta 28°Equipo de proyecto de servicio pesado; identifique la posición interior/exterior de las cadenas, las placas, el paso de cadena, los ejes, el accionamiento y la configuración de la zona de recepciónGama de productos actual
D4H 1,130 mm; C 638 mm; R 492 mm; la longitud depende de la aplicaciónDimensiones del folleto; anchos estándar 1,000 / 1,250 / 1,530 / 1,830 / 2,100 / 2,400 mmDimensiones del folleto del fabricante
D6H 1,345 mm; C 773 mm; R 572 mm; la longitud depende de la aplicaciónDimensiones del folleto; compare placas, cadenas, ruedas dentadas, ejes y accionamiento con los planosDimensiones del folleto del fabricante
D7H 1,520 mm; C 900 mm; R 620 mm; la longitud depende de la aplicaciónDimensiones del folleto; compare la zona de recepción, los rieles de impacto y el diseño de las placas con el proyectoDimensiones del folleto del fabricante
D9H 1,786 mm; C 1,010 mm; R 776 mm; la longitud depende de la aplicaciónDimensiones del folleto; D9 por sí solo no establece la intercambiabilidad de ejes, accionamientos o cadenasDimensiones del folleto del fabricante
BRF-W2-10000Capacidad publicada 10,000 t/hAlimentador de placas de la estación de trituración totalmente móvil sobre orugas en la mina de carbón Clermont de Australia; compare el número de proyecto, las interfaces de la estación móvil, la disposición de recepción y los planosProyecto documentado en 2009
Facilite el modelo completo, número de proyecto/serie, disposición interior o exterior de las cadenas, fotografías de las placas, paso de cadena, ancho, longitud total, detalles de ejes/accionamiento, plano OEM o disposición general, fotografías de la pieza usada y dimensiones principales de las interfaces. Las dimensiones D4–D9 y los datos del proyecto BRF-W2-10000 no sustituyen los planos de componentes.
TAKRAF

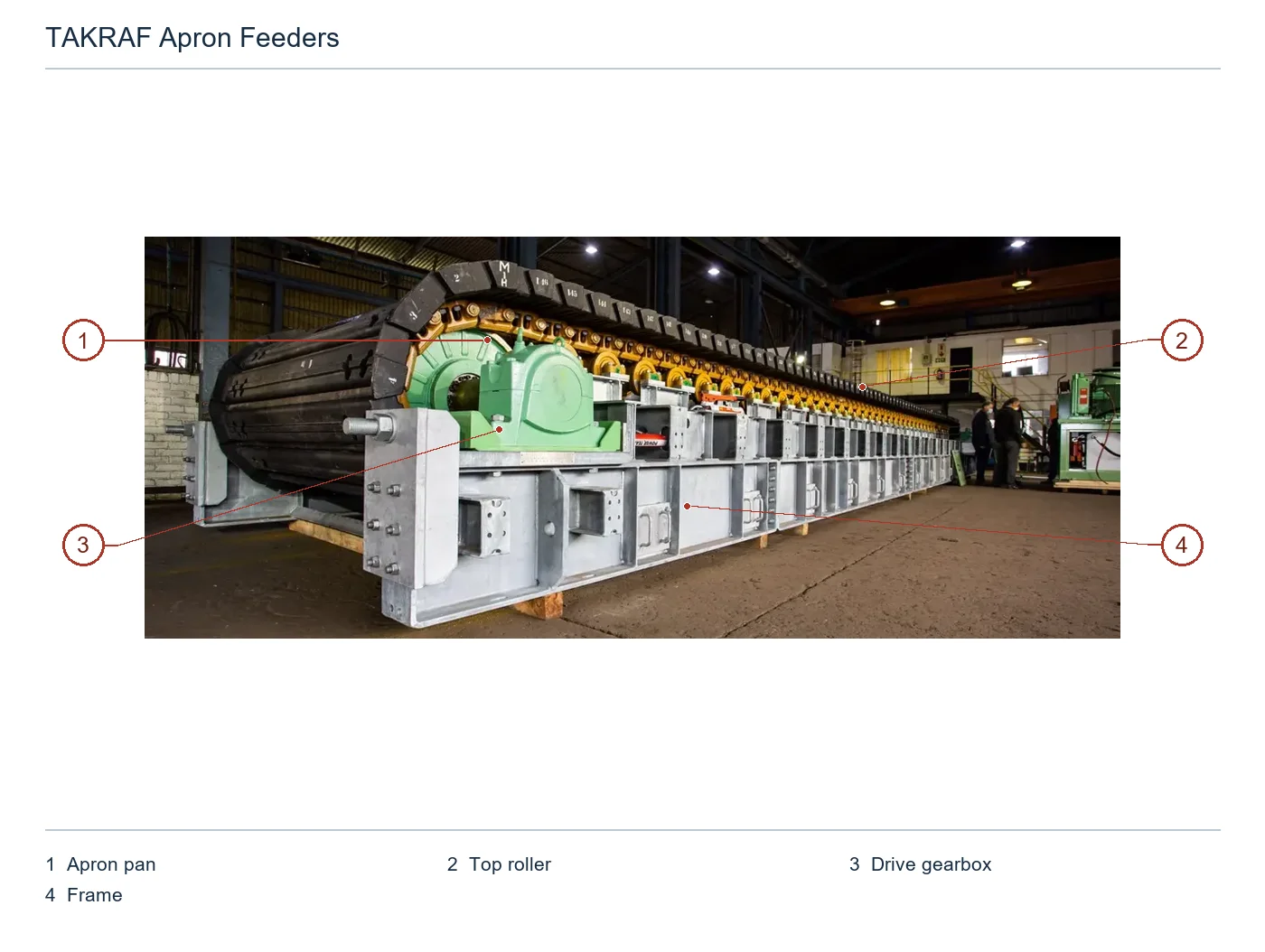

Esquema de ubicación de componentes

Los números del esquema se corresponden con las filas siguientes.

TAKRAF Heavy-duty apron feeders – Esquema de ubicación de componentes
N.ºComponenteUbicaciónAplica a
1Placa del alimentadorPlacas de carga continuas en el tramo superiorTAKRAF Apron Feeder (configuración de fábrica de OEM para proyecto subterráneo)
2Rodillo superiorRodillo superior visible bajo el tramo superior de la cadenaTAKRAF Apron Feeder (configuración de fábrica de OEM para proyecto subterráneo)
3Caja de engranajes del accionamientoCaja de engranajes verde del accionamiento en la parte delantera izquierdaTAKRAF Apron Feeder (configuración de fábrica de OEM para proyecto subterráneo)
4FrameBastidor de soporte gris bajo el alimentadorTAKRAF Apron Feeder (configuración de fábrica de OEM para proyecto subterráneo)
piezas de desgaste

Placas, rieles de impacto y protección de la zona de recepción

El sistema de desgaste se centra en las placas portantes, sus superficies de recepción, los rieles de impacto y la protección de la tolva y los faldones. El fabricante describe placas soldadas o fundidas, reforzadas por debajo y conectadas a dos cadenas de oruga. Compare material, espesor, segmentación, separación entre orificios y fijación según el material procesado y los planos.

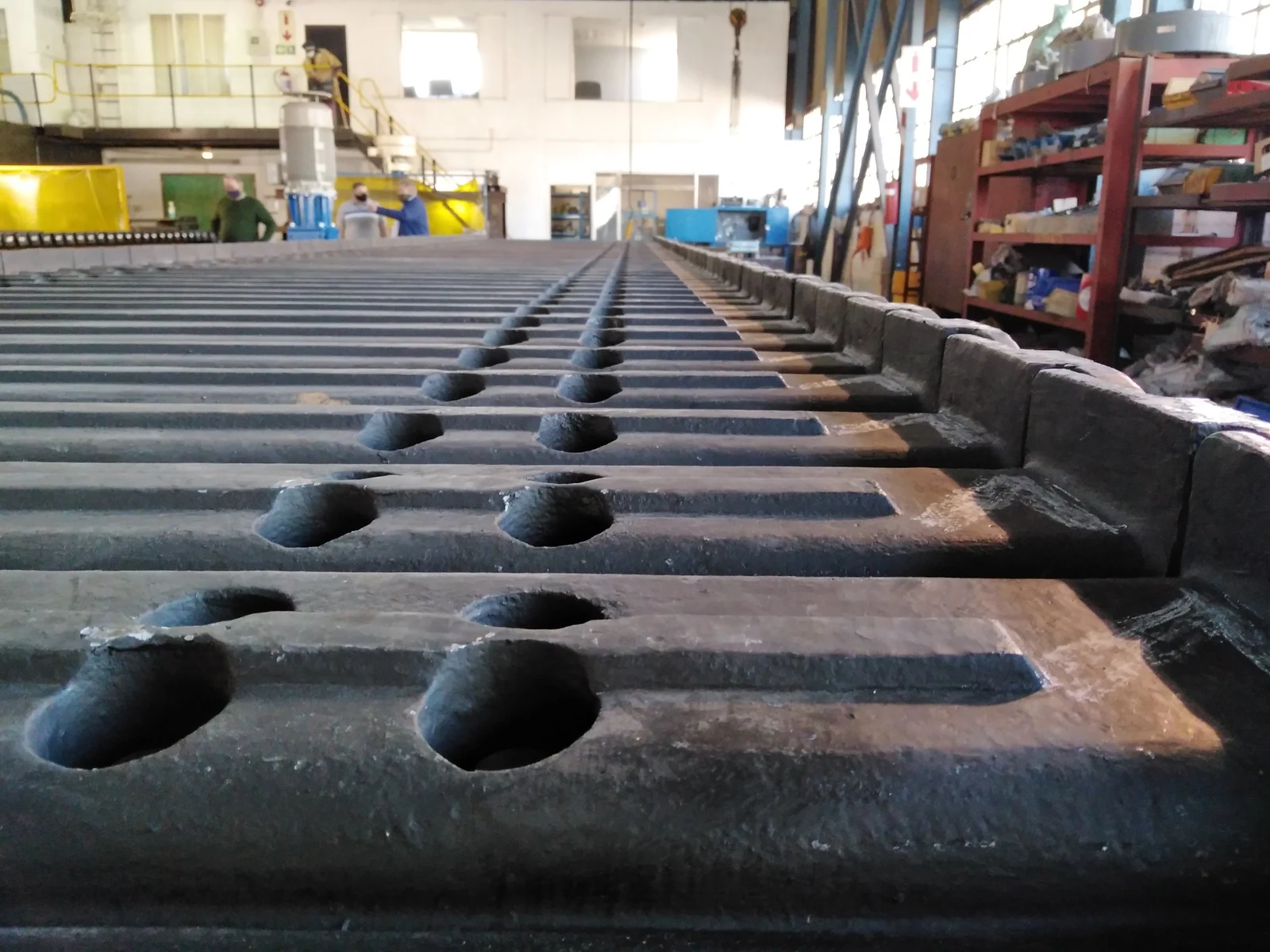

Imagen del fabricante TAKRAF que muestra las placas de la zona de recepción y los apoyos de impacto
02

Rieles de impacto de la zona de recepción y protección inferior de las placas

Rieles de impacto & protección del lecho de placas

El fabricante describe rieles de impacto dentro del bastidor que sostienen las placas ante impactos excepcionales. Indique el punto de caída, el tamaño de los bloques, la altura de caída, la frecuencia de impacto, el diseño de los rieles, los orificios de montaje, las interfaces de apoyo y el acceso de mantenimiento.

Ver la guía de componentes →

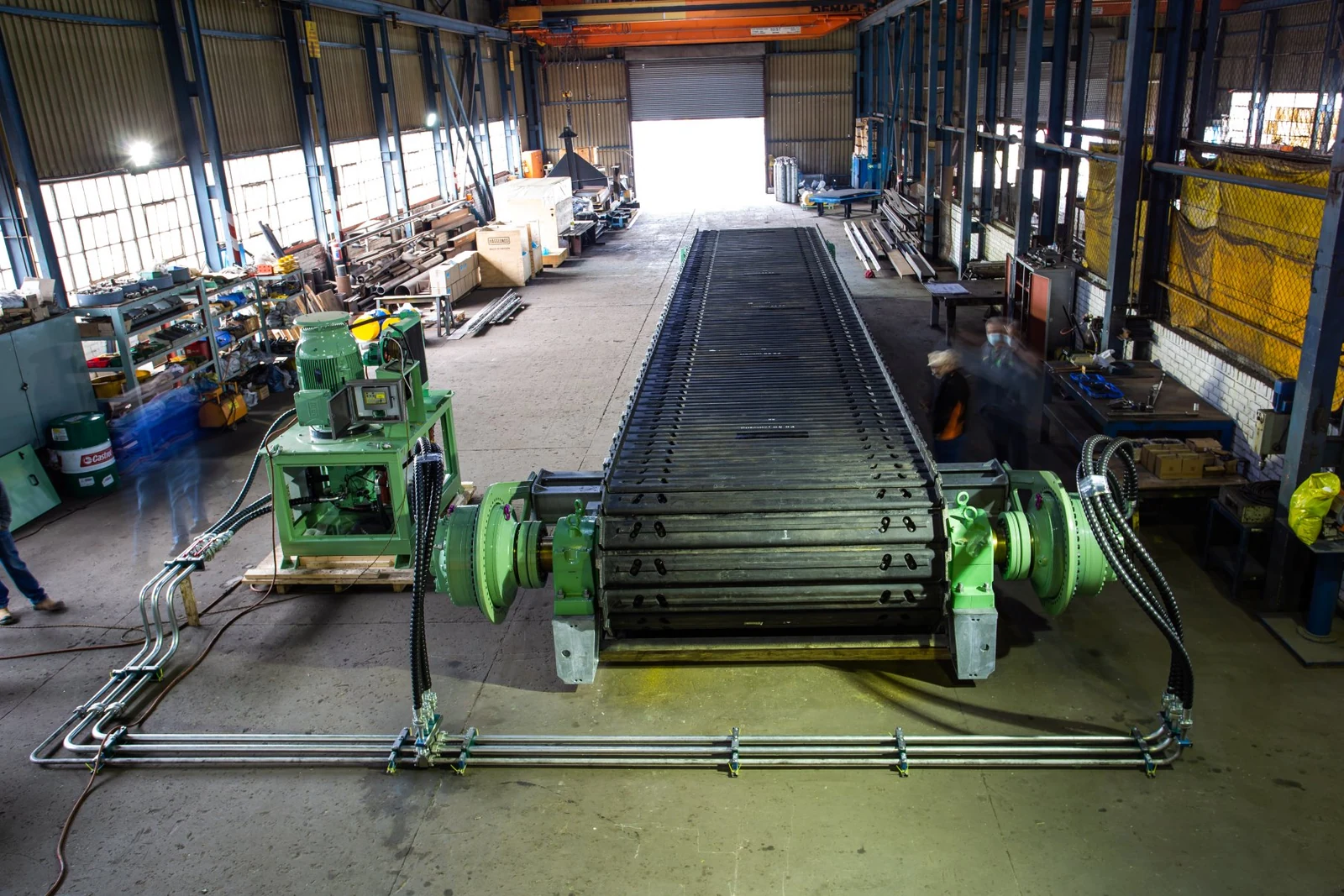

Imagen de aceptación en fábrica de TAKRAF con las zonas de tolva, faldones y bastidor
03

Protección de la tolva, los faldones y la zona de derrames

Protección de la tolva, los faldones & el sistema de recogida de derrames

Identifique revestimientos y protecciones en la descarga de la tolva, los faldones, las guías laterales y las zonas de recogida de derrames. Compare flujo del material, humedad, acumulación, dirección de caída, separación entre orificios, fijación, acceso de limpieza e interfaces con transportadores adyacentes.

Ver la guía de componentes →
repuestos

Cadenas de oruga, ruedas dentadas, ejes, rodillos y repuestos de accionamiento

El fabricante enumera ejes de cabeza y cola de acero aleado forjado, segmentos de ruedas dentadas reemplazables y atornillados, ruedas de tracción de acero, rodillos, tensado hidráulico de cola y accionamientos hidráulicos/electromecánicos. Compare las piezas de accionamiento y soporte con el modelo, el paso de cadena, las placas, los extremos de eje, los alojamientos, el accionamiento y los registros de modificaciones.

Imagen del fabricante TAKRAF del extremo de cabeza y las cadenas de oruga, con la ubicación del eje de cabeza y las ruedas dentadas
01

Ejes de cabeza, cubos de ruedas dentadas y segmentos reemplazables

Eje de cabeza, cubo de rueda dentada & segmentos reemplazables

El eje de cabeza se describe como acero aleado forjado; las ruedas dentadas constan de cubos y segmentos reemplazables atornillados. Compare extremos y resaltes del eje, paso de cadena, número de dientes, cubos, segmentos, fijaciones, giro y posición.

Ver el catálogo de repuestos →
Imagen del fabricante TAKRAF con la ubicación del eje de cola, las ruedas de tracción y el sistema de tensado
02

Ejes de cola, ruedas de tracción y tensado hidráulico

Eje de cola, ruedas de tracción & tensor hidráulico

El eje de cola es de acero aleado forjado, con ruedas de tracción de acero fijadas mediante chavetas o elementos de apriete. Los cilindros hidráulicos de simple efecto actúan sobre los alojamientos de rodamientos de cola para tensar las cadenas. Facilite la disposición general, la carrera de tensado, las interfaces de los cilindros y los detalles de la pieza usada.

Ver el catálogo de repuestos →
Rodillos superiores y cadenas de oruga del alimentador de placas TAKRAF, imagen del fabricante
03

Cadenas de oruga, rodillos de carga y de retorno

Cadenas de oruga, rodillos de carga & rodillos de retorno

Las cadenas de oruga pueden emplear eslabones maestros divididos o de pasador. Los rodillos de carga y retorno son de tipo oruga, sellados y lubricados, con pestañas de guía. Compare paso de cadena, eslabones, diámetro de rodillos, pestañas, rodamientos, sellos y disposición interior/exterior.

Ver la guía de componentes →

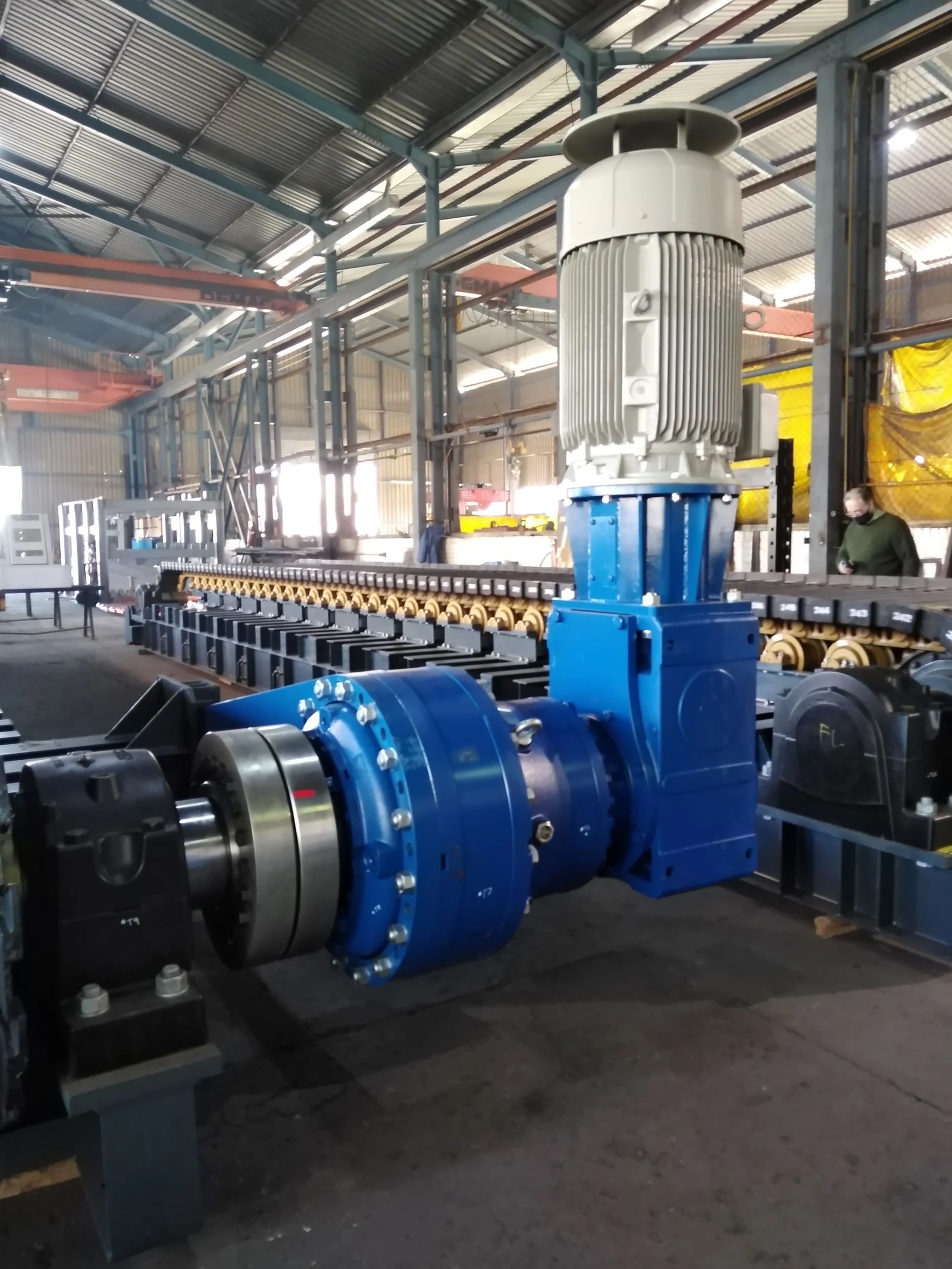

Accionamiento electromecánico del alimentador de placas TAKRAF, imagen del fabricante
04

Accionamientos electromecánicos / hidráulicos, cajas de engranajes y conexiones

Accionamiento electromecánico / hidráulico, caja de engranajes & acoplamientos

Los accionamientos pueden ser hidráulicos o electromecánicos. La opción electromecánica utiliza una caja de engranajes planetaria con una etapa cónica adicional y admite hasta dos accionamientos de velocidad variable. Compare motores, cajas de engranajes, relaciones, acoplamientos, brazos de reacción, bridas/conjuntos de fijación, controles y sentido de giro.

Ver el catálogo de repuestos →
Preguntas frecuentes

Preguntas frecuentes

¿Qué información se necesita para los repuestos de alimentadores de placas TAKRAF?

Facilite el modelo completo, número de proyecto o serie, disposición de las cadenas, fotografías de las placas, paso de cadena, ancho, longitud total, detalles de ejes y accionamiento, referencias OEM o planos, fotografías de la pieza usada, interfaces principales, materiales y condiciones de trabajo.

¿D4, D6, D7, D9 o un mismo ancho establecen la intercambiabilidad de placas, cadenas o ruedas dentadas?

No. Pueden variar el paso de placas y cadenas, el número de dientes, los ejes, los accionamientos, las zonas de recepción, las modificaciones y las revisiones de los planos. Compare los registros de instalación y las interfaces físicas.

Envíe su modelo TAKRAF, plano o detalles de la pieza usada

Facilite el modelo completo, los números de proyecto y serie, la disposición de las cadenas, las placas y el paso de cadena, la zona de recepción, los ejes, el accionamiento, los planos OEM, las fotografías de la pieza usada, los materiales y las condiciones de trabajo. Los utilizamos para asesoramiento técnico, coordinación de proveedores, control de calidad y entrega de piezas terminadas.

Marca y modelo del equipoPlanoPlano o dimensionesMaterial actualFotografías de las piezas dañadasVida útil objetivoCondiciones de operación
Solicitar presupuesto

O contáctenos directamente: +86 156 3797 3199
zzx@anranst.com
