承载盘板 / 给料板
Carrying Pans / Flights
用于受料、承载和向下游输送的焊接或铸造盘板。核对盘板宽度、节距、重叠方向、受料面、加强筋、连接孔、履带螺栓 / 方形履带螺母、内外侧链布置与旧件磨损。
材料核对：盘板材料按冲击、磨粒磨损、块度、温度、焊接和铸造结构、成形与检验要求筛选。
进入统一零部件页 →
OEM 单一设备页
从盘板、履带链与头尾轴识别进入耐磨件和备件路径

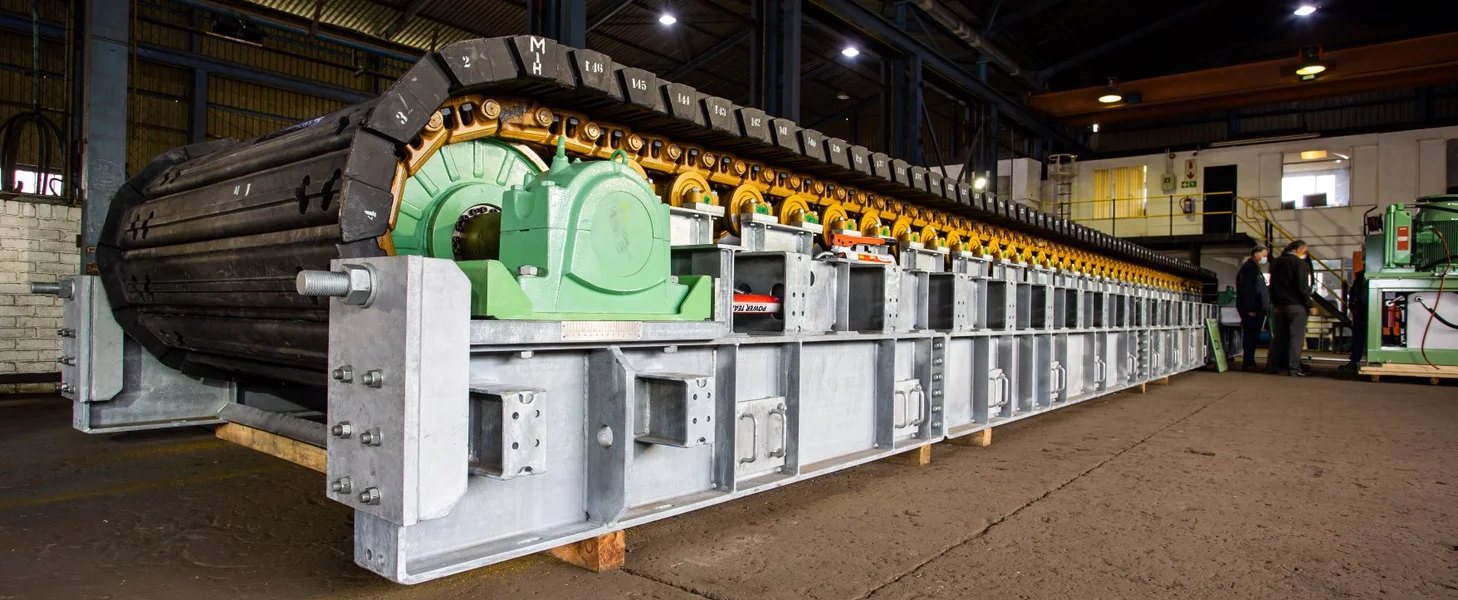

TAKRAF 重型板式给料机用于大块、磨蚀性、重载或高温物料的受料与定量给料。重叠盘板连接至多列重型履带式链条，并通过头尾轴、链轮、滚轮、张紧和驱动系统传动。备件询价必须同时核对内置 / 外置链、盘板形式、链距、宽度、总长、头尾轴、驱动、受料区、安装倾角、项目号 / 序列号、图纸版本和实际接口。
1,000–3,240 mm原厂当前公开宽度范围
最高 30,000 mm原厂当前公开长度范围
水平至 28°原厂当前公开安装倾角
D4–D9原厂手册公开标准尺寸
标准型号与核心尺寸
当前范围、D4–D9 标准尺寸与公开项目型号
当前产品页公布的是项目型宽度、长度和倾角范围；原厂手册还公开 D4、D6、D7、D9 的头轴相关尺寸。标准尺寸只能帮助识别设备，不代表盘板、链条、链轮、轴承、驱动或项目改造件能够直接互换。
| 公开型号 / 范围 | 公开核心尺寸或能力 | 项目与识别重点 | 时间属性 |
|---|---|---|---|
| TAKRAF Apron Feeder 产品范围 | 宽度 1,000–3,240 mm；长度最高 30,000 mm；安装倾角水平至 28° | 重载项目型设备；识别内置 / 外置链、盘板、链距、头尾轴、驱动和受料区配置 | 当前产品范围 |
| D4 | H 1,130 mm；C 638 mm；R 492 mm；长度随应用确定 | 原厂手册标准尺寸；标准宽度为 1,000 / 1,250 / 1,530 / 1,830 / 2,100 / 2,400 mm | 原厂手册尺寸 |
| D6 | H 1,345 mm；C 773 mm；R 572 mm；长度随应用确定 | 原厂手册标准尺寸；盘板、链条、链轮、轴和驱动仍须按图纸确认 | 原厂手册尺寸 |
| D7 | H 1,520 mm；C 900 mm；R 620 mm；长度随应用确定 | 原厂手册标准尺寸；受料区、冲击轨与盘板结构按项目确认 | 原厂手册尺寸 |
| D9 | H 1,786 mm；C 1,010 mm；R 776 mm；长度随应用确定 | 原厂手册标准尺寸；头尾轴、传动和链条配置不能仅按 D9 名称替换 | 原厂手册尺寸 |
| BRF-W2-10000 | 公开输送能力 10,000 t/h | Australia Clermont coal mine 全移动履带式破碎站的板式给料机；核对项目号、移动站接口、受料方式和图纸 | 2009 年公开项目 |
请提交完整型号、项目号 / 序列号、内置或外置链、盘板照片、链距、宽度、总长、头尾轴 / 驱动资料、OEM 图号或总图、旧件照片和关键接口尺寸。D4–D9 尺寸和 BRF-W2-10000 项目资料不能替代零件图纸。
耐磨件区
盘板、冲击轨与受料区防护的耐磨件识别

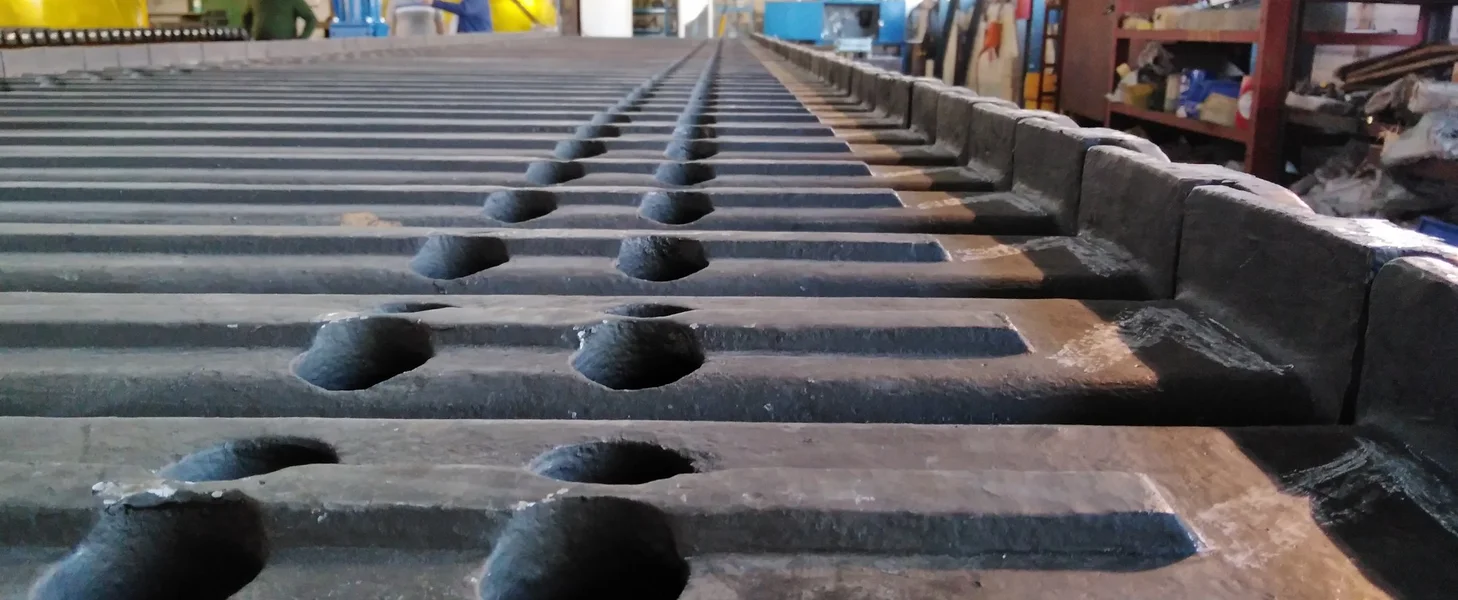

板式给料机的耐磨系统以承载盘板、盘板受料面、受料区冲击轨和料斗 / 裙板防护为中心。原厂公开盘板为焊接或铸造结构，盘板下部加强并与两列履带链相连；具体材料、厚度、分块、孔距和紧固方式必须按物料与图纸确认。
02
受料区冲击轨与盘板底部保护
Impact Rails & Pan-Deck Protection
原厂说明机架内设冲击轨以支承异常冲击下的承载盘板。请提供落料点、物料块度、落差、冲击频率、轨道形式、安装孔、支承接口和维护空间。
材料核对：冲击承载件和防护件需按载荷、冲击、磨损、焊接、热处理及无损检测要求分区确认。
进入统一零部件页 →
03

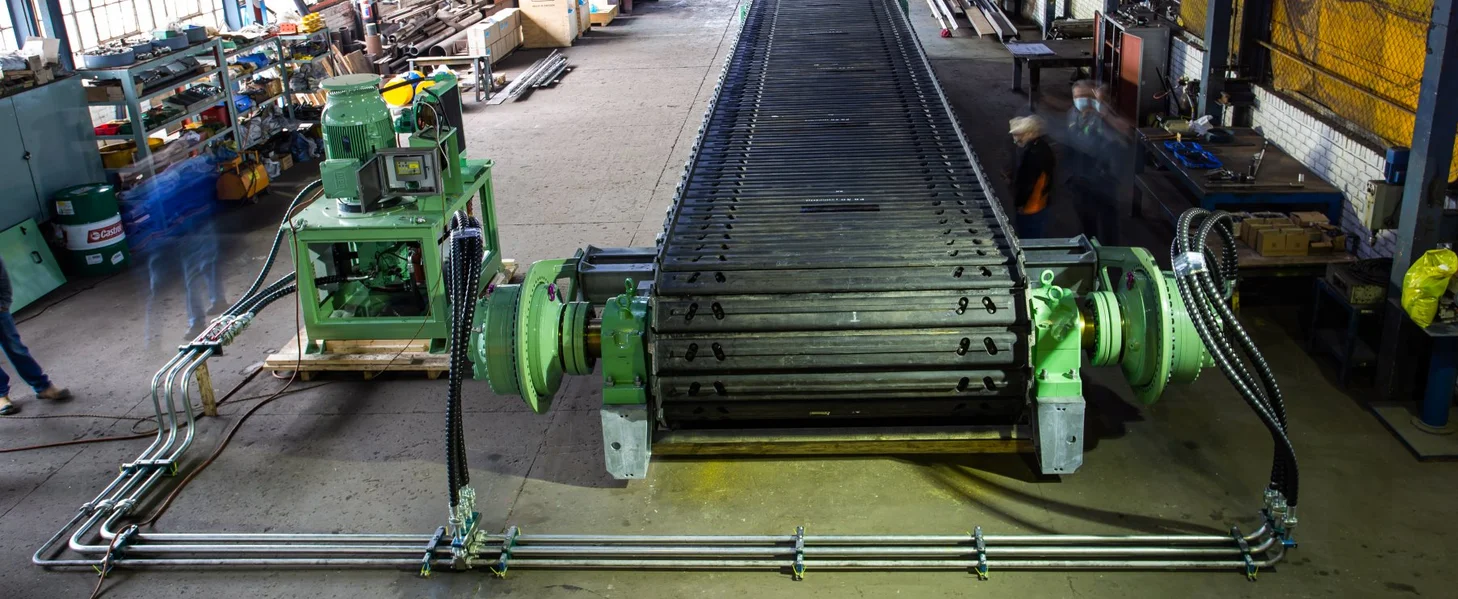

料斗、裙板与溢料处理区防护件
Hopper, Skirtboard & Spillage-Handling Protection
用于料斗出料、裙板、侧部导料与溢料处理区域的衬板和防护件识别。需核对料流、含水率、粘料、落料方向、孔距、固定方式、清扫空间和相邻输送机接口。
材料核对：金属衬板、复合耐磨材料和低摩擦聚合物衬件按工况和安装位置分别确认。
进入统一零部件页 →备件区
履带链、链轮、头尾轴、滚轮与驱动备件
原厂公开了锻造合金钢头尾轴、可更换螺栓式链轮齿段、钢制牵引轮、滚轮、尾部液压张紧和液压 / 机电驱动。普通传动件和承载件必须连同设备型号、链距、盘板、轴端、轴承座、驱动和项目改造记录一起确认。
01
头轴、链轮轮毂与可更换链轮齿段
Head Shaft, Sprocket Hub & Replaceable Segments
原厂说明头轴为锻造合金钢，链轮由轮毂和可更换的螺栓式链轮齿段组成。请核对轴端、轴肩、链距、齿数、链轮轮毂、齿段、连接件、旋向和安装位置。
材料核对：轴、链轮、齿段和连接件的材料、热处理、尺寸精度、检验与配合关系以图纸及载荷为准。
进入统一备件目录 →02
尾轴、牵引轮与液压张紧系统
Tail Shaft, Traction Wheels & Hydraulic Take-Up

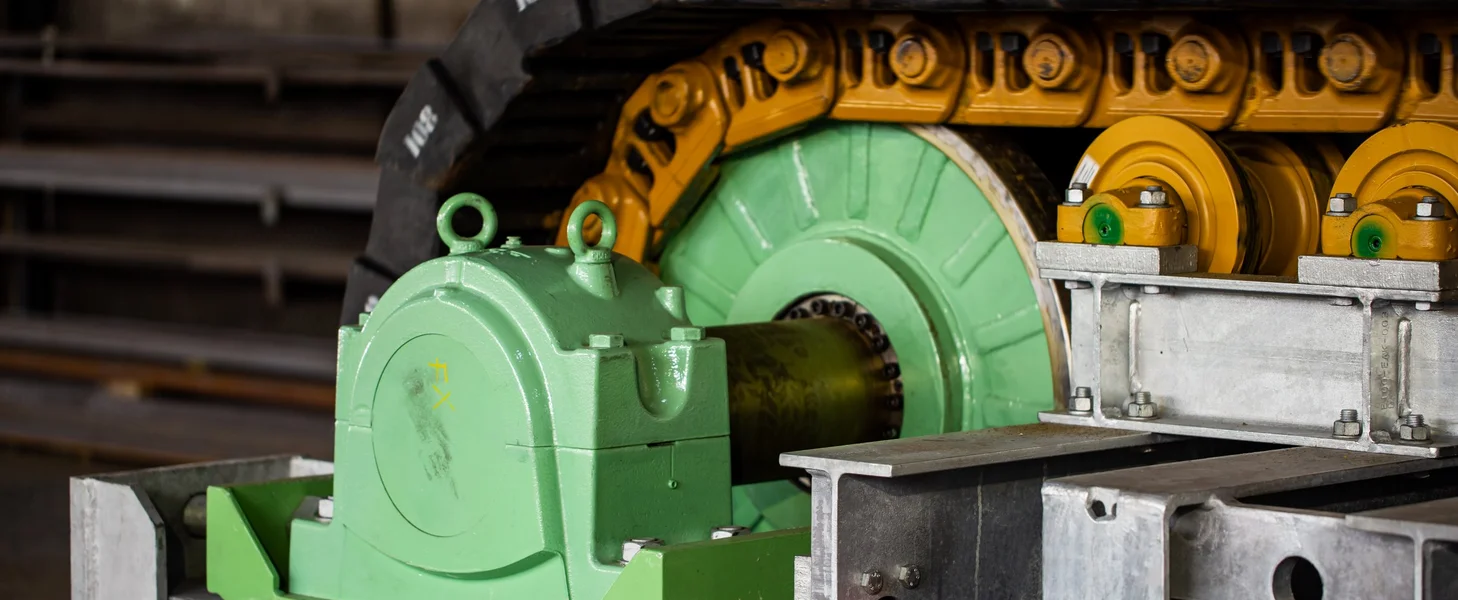

原厂说明尾轴为锻造合金钢，钢制牵引轮通过键或夹紧元件连接；单作用液压缸作用于尾轴轴承座实现链条张紧。请提供总图、张紧行程、缸体接口和旧件资料。
材料核对：尾轴、牵引轮、销轴、缸体和连接件按载荷、磨损、压力、热处理和检验要求确认。
进入统一备件目录 →03
履带链、载荷滚轮与回程滚轮
Crawler Chains, Carrying Rollers & Return Rollers

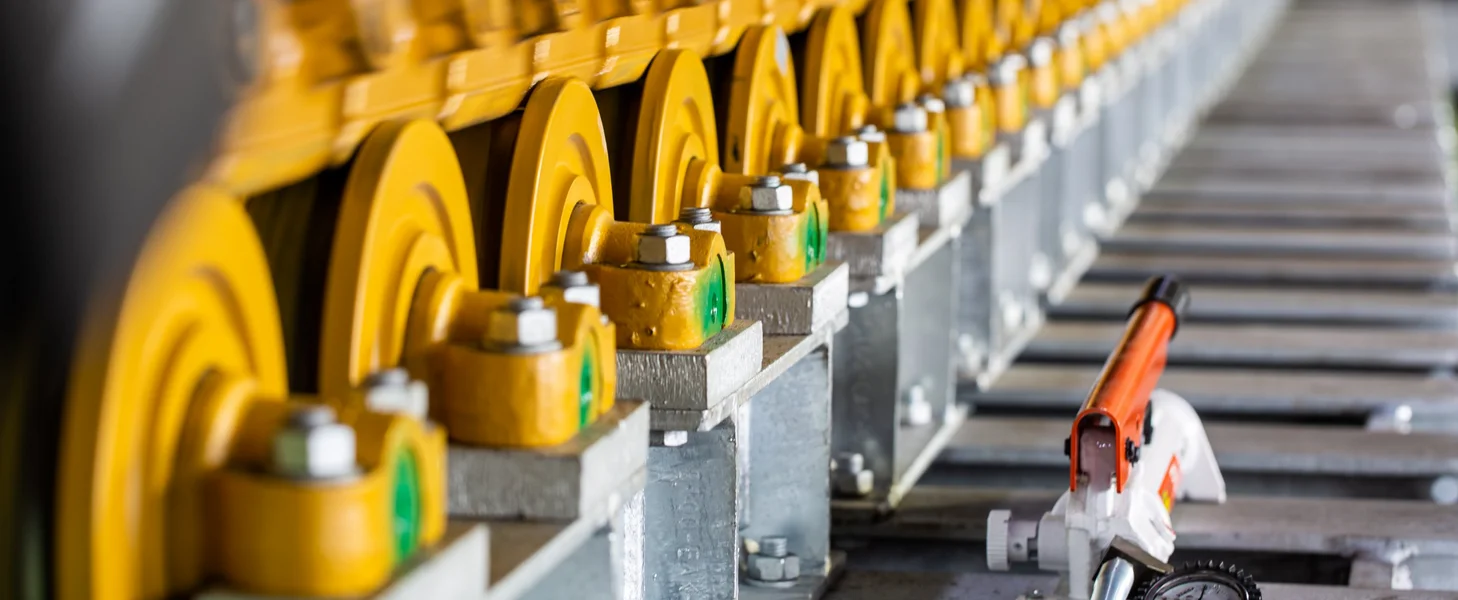

原厂说明履带链可采用分体或销式主链节，承载 / 回程滚轮为带密封和润滑的履带式滚轮，并带法兰导向。请核对链距、链节、滚轮直径、法兰、轴承、密封和内外侧布置。
材料核对：链条、销轴、滚轮和轴套按冲击、磨粒、疲劳、润滑、腐蚀和检验要求分别确认。
进入统一零部件页 →
04
机电 / 液压驱动、减速机与联接件
Electromechanical / Hydraulic Drive, Gearbox & Couplings

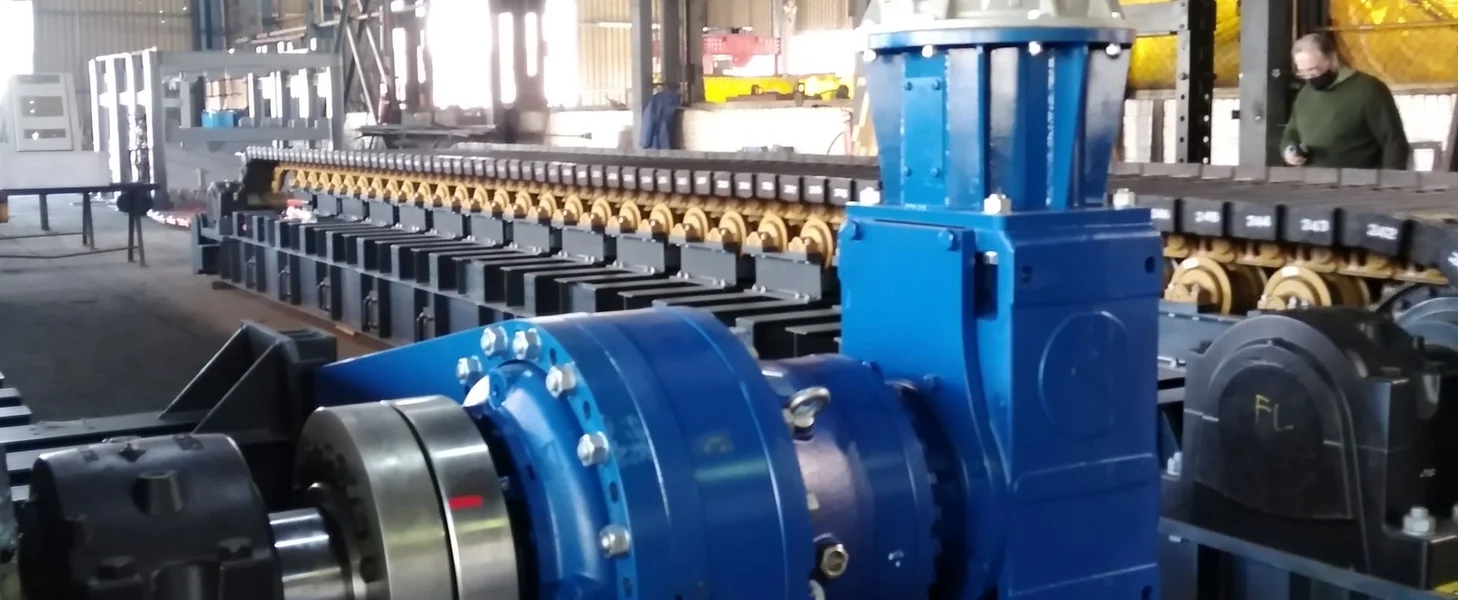

原厂公开驱动可为液压或机电式，机电驱动采用行星减速机附加锥齿级，最多支持两套可变速驱动。请核对电机、减速机、速比、联轴器、扭矩臂、法兰 / 胀套、控制和旋向。
材料核对：齿轮、轴、联轴器、扭矩臂和连接件的材料、热处理、精度、润滑和检测要求以图纸及实际载荷为准。
进入统一备件目录 →图号与备件号
板式给料机型号、项目图号与旧件号核对
本页公开产品范围、D4–D9 手册尺寸和 BRF-W2-10000 项目识别线索，但没有把未确认的盘板号、链节号、链轮号、轴承号或驱动件号当作通用订货号。收到 OEM 图号、第三方编号或旧件资料后，可按完整装机建立对应关系。
提交 TAKRAF OEM 图号或总图核对型号、项目号、内外侧链、盘板、头尾轴、驱动、受料区和图纸版本提交第三方编号或旧件照片对应盘板、冲击轨、链条、链轮、滚轮、头尾轴、张紧件、轴承、减速机或联轴器位置提交物料与磨损记录结合块度、冲击、磨蚀性、温度、粘料、给料量和现场失效方式筛选材料与制造路线
使用规则：只有在完整型号、项目 / 序列号、内置或外置链、盘板与链距、安装位置、图纸版本和实物接口一致后，才建立零件号适用关系；D4–D9 的尺寸范围和项目能力不能替代零件图纸。
公开依据
原厂公开产品、手册与项目资料
当前范围、标准尺寸、结构、驱动、图片和项目识别均来自 TAKRAF 当前产品页、原厂手册和原厂项目页；材料牌号、零件图号和适配关系仍须以实际资料确认。
询价 TAKRAF 板式给料机备件需要哪些资料？
请提供完整型号、项目号或序列号、内置或外置链、盘板照片、链距、宽度、总长、头尾轴和驱动资料、OEM 图号或图纸、旧件照片、关键接口尺寸、材料与工况。
D4、D6、D7、D9 或相同宽度能否直接共用盘板、链条或链轮？
不能直接判断。盘板节距、链距、链轮齿数、头尾轴、驱动、受料区、项目改造和图纸版本可能不同，必须核对装机资料和实际接口。
为什么本页没有显示专用工装或固定 OEM 零件号？
原厂公开资料仅说明盘板更换区和检修布局，未公布每台设备的工装清单；也未公开完整订货号表。为避免误配，工装和编号只在型号、项目、位置与图纸资料对应后建立。
