01

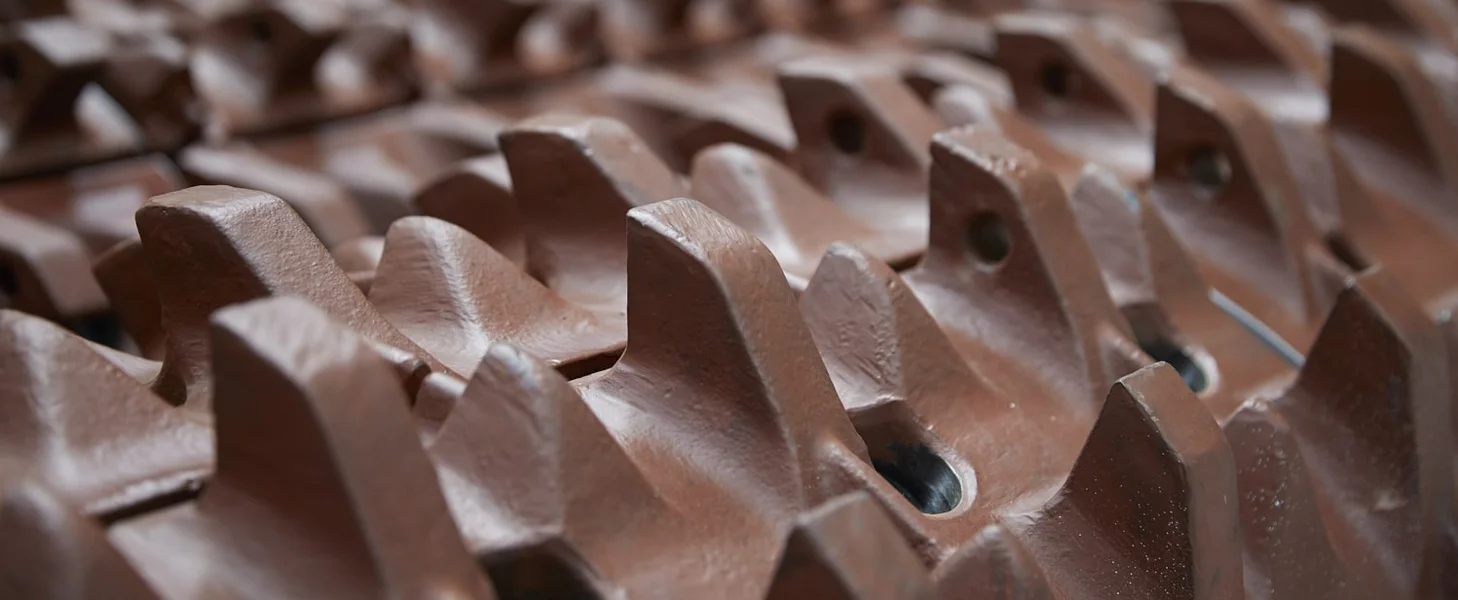

破碎齿与齿段
Crushing Teeth & Tooth Segments
用于双齿辊的破碎、咬入和成品粒度控制。核对齿形、齿距、齿段位置、固定方式、工作面磨损、物料强度、磨蚀性与拆装方向；原厂图片仅用于识别位置。
材料核对：原厂公开为耐磨材料技术但未发布本页具体牌号。材料筛选需按冲击、磨粒磨损、齿段结构和固定方式进行。
进入统一零部件目录 →
OEM 单一设备页
从标准 06–18 Series 进入齿段、轴承与传动备件
TAKRAF X-TREME Class Sizer 用于硬岩物料的分级破碎，采用双反向旋转辊。原厂当前产品线覆盖初级、二级和三级分级应用。设备的齿形、齿段、辊轴、轴承、密封、传动和机架会随系列、物料、项目配置及维护记录变化，制造前须核对完整型号、序列号、图号和实际接口。
06–18 Series当前公开产品系列
最高 2,600 mm原厂公开最大入料粒度
100–14,000 t/h原厂公开能力范围
最高 280 MPa*原厂公开岩石强度范围
标准型号与核心尺寸
标准系列与核心尺寸 / 处理量范围
下表按 TAKRAF 当前产品页列出 06、08、12、14、18 Series 的公开辊中心距、典型入料 / 产品粒度和典型处理量。它们用于识别设备系列，不作为未经图纸确认的备件互换表。
| 标准系列 | 辊中心距 | 典型入料 / 产品粒度 | 典型处理量 |
|---|---|---|---|
| 06 Series | 620 mm | 入料 125–400 mm；产品 40–150 mm | 最高 2,500 t/h |
| 08 Series | 790 mm | 入料 250–600 mm；产品 50–150 mm | 最高 4,000 t/h |
| 12 Series | 1,050 mm | 入料 600–1,200 mm；产品 150–350 mm | 最高 6,000 t/h |
| 14 Series | 1,300 mm | 入料 800–1,400 mm；产品 250–350 mm | 最高 10,000 t/h |
| 18 Series | 1,550 mm | 入料 1,200–2,500 mm；产品 350–450 mm | 最高 14,000 t/h |

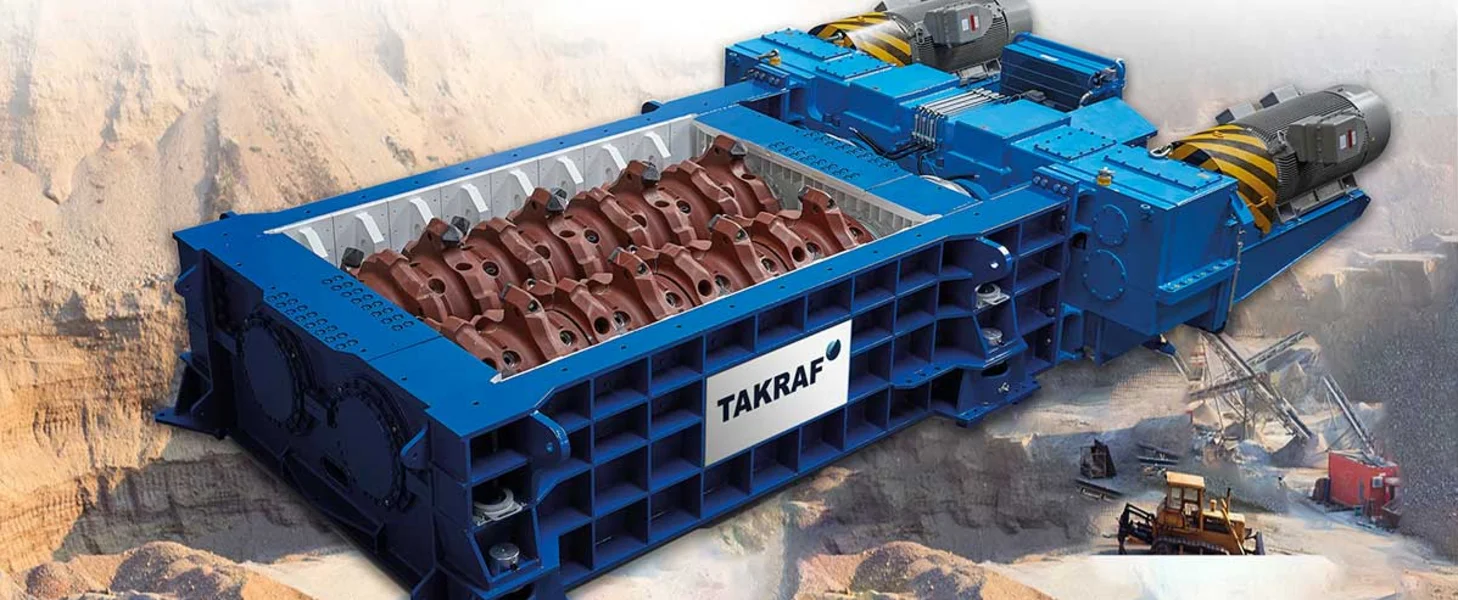

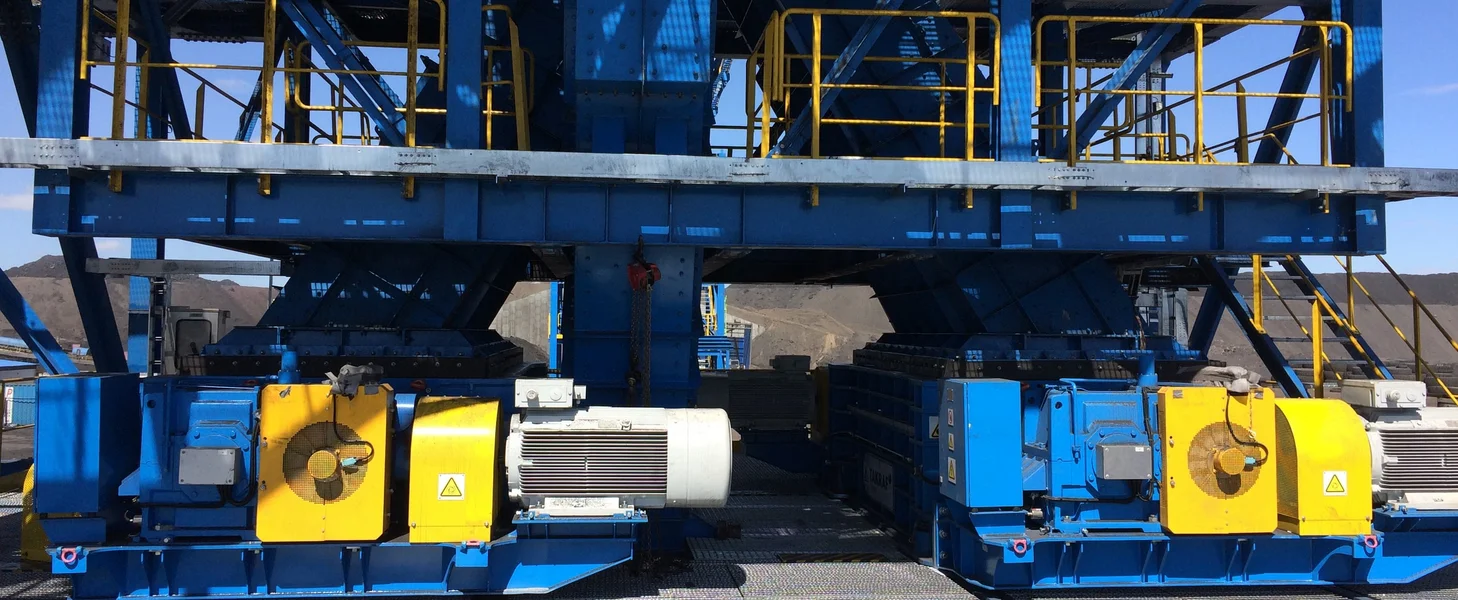

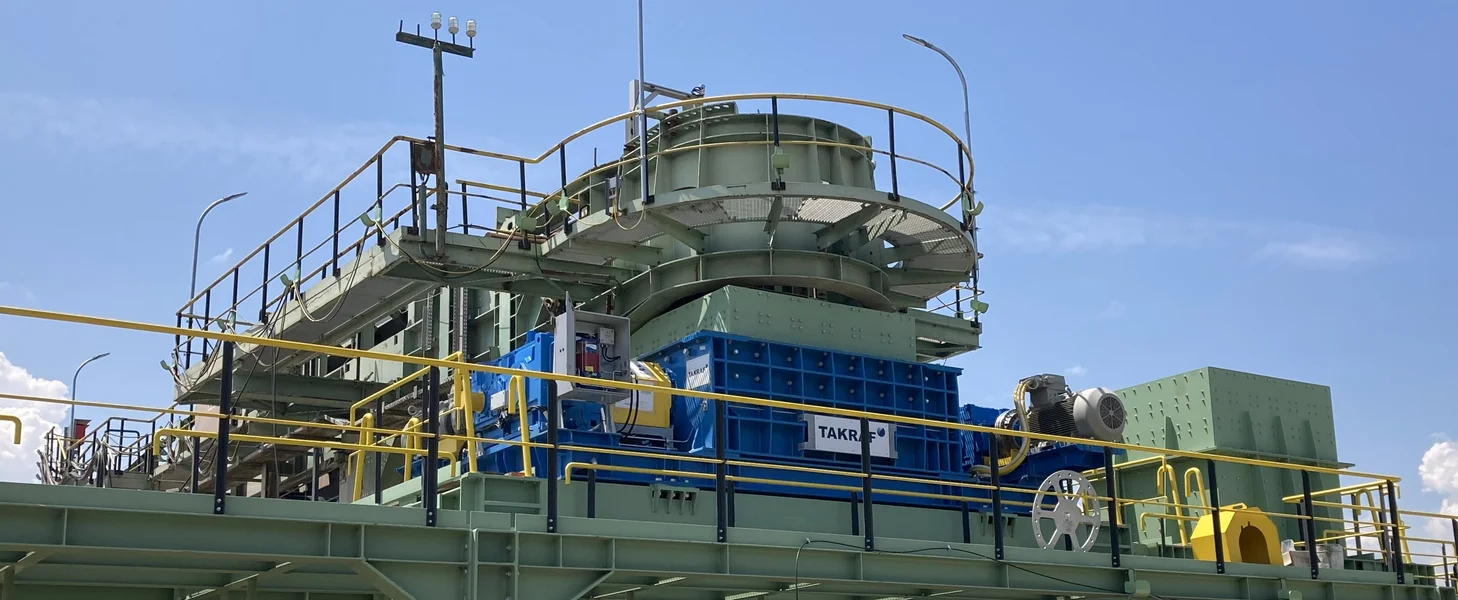

* 最高 280 MPa 的岩石强度需经 TAKRAF Minerals Laboratory 测试。公开项目中的 TCS-X 14.35、TCS-X 08.30 和 TCS 12.24 仅作为装机识别线索；零件适配仍需完整型号、项目 / 序列号、齿辊结构和图纸版本。
耐磨件区
破碎齿、可更换齿段与破碎腔衬板的耐磨件识别
破碎齿、齿段和衬板是本设备的重点耐磨件。原厂公开页面确认了可快速连接的齿段和可螺栓连接的初级破碎齿，但未公开可直接订货的全套图号或材料牌号；材料和尺寸必须按实际工况、图纸与旧件确认。
02
可更换齿段与锁紧件
Quick-Connect Segments & Retention Parts
原厂公开的快速连接齿段和可螺栓连接初级破碎齿属于维护识别重点。提交齿段照片、固定孔、螺纹 / 锁紧方式、齿辊位置和图纸后建立可制造关系。
材料核对：锁紧件、齿座和齿段承载接口需按受力、疲劳、热处理和检测要求确认，不能只按外观替换。
进入统一零部件目录 →03
侧护、端部与转运衬板
Side, End & Transfer Liners
用于破碎腔侧护、端部防护、进出料和转运位置的衬板识别。核对料流方向、落差、板厚、孔距、分块、固定方式和检修空间。
材料核对：衬板按冲击、磨粒磨损、堵料和湿料黏附风险分区筛选；公开页面不推定为某一型号的固定材料方案。
进入统一零部件页 →备件区
齿辊轴、轴承、密封与齿轮传动备件
原厂当前产品页强调坚固的传动链、轴和轴承总成，并支持不同驱动布置。普通传动件必须连同系列、型号、轴端、轴承、密封、齿轮箱和配对关系一起确认。
01
齿辊轴与齿辊总成
Roll Shaft & Roll Assembly
按辊中心距、辊长、齿段布置、轴端、轴肩、配合尺寸、旋向、齿辊质量与项目图纸确认。齿辊与齿段、轴承、传动通常存在成套配对关系。
材料核对：轴系材料、热处理、尺寸精度、无损检测和动平衡要求须按图纸及载荷确认。
进入统一备件目录 →02
轴承、轴承座与密封
Bearings, Housings & Seals
核对轴承型号、游隙、轴承座、端盖、密封、润滑、温度监测与安装位置。粉尘、湿料、冲击载荷和维护条件会影响密封与轴承方案。
材料核对：承载件、轴套和密封材料需按载荷、介质、温度、润滑与检验标准分别确认。
进入统一零部件页 →03
齿轮箱与传动齿轮组
Gearbox & Drive Gear Set
按齿轮箱型号、速比、轴端、联轴器、制动、逆止、润滑和电机接口核对。不同驱动布置不应仅根据外观或系列名称替换。
材料核对：齿轮、轴、联轴器和连接件的材料、热处理、精度和检测要求以图纸及实际载荷为准。
进入统一备件目录 →
04
机架、端板与连接结构件
Frame, End Plate & Structural Connections
用于机架、端板、检查门、支承座、连接板、销轴和现场改造件的识别。请提供结构编号、总图、焊接与检验要求、配合接口和旧件照片。
材料核对：结构钢、耐磨板和销轴材料应按受力、磨损、焊接和检验要求分别确认。
进入统一备件目录 →图号与备件号
系列、项目型号与 OEM 图号核对
本页公开系列尺寸与项目识别线索，但没有把未确认的齿段号、轴承号或齿轮号当作通用订货号。收到 OEM 图号、第三方编号或旧件资料后，可按完整装机建立对应关系。
提交 TAKRAF OEM 图号或图纸核对 06–18 Series、TCS-X / TCS 项目型号、齿辊位置、图纸版本和零件范围提交第三方编号或旧件照片对应破碎齿、齿段、锁紧件、衬板、齿辊轴、轴承、密封或齿轮箱位置提交物料与磨损记录结合入料块度、强度、磨蚀性、湿料、目标粒度和现场失效方式筛选材料与制造路线
使用规则：只有在设备系列、完整型号、项目 / 序列号、齿辊与齿段配置、安装位置、图纸版本和实物接口一致后，才建立零件号适用关系；06–18 Series 的尺寸范围不能替代零件图纸。
公开依据
原厂公开产品、项目与技术资料
系列尺寸、能力范围、齿段维护特征和图片均来自 TAKRAF 当前产品页、原厂项目页和原厂手册；材料牌号、零件图号与适配关系仍须以实际资料确认。
询价 TAKRAF X-TREME Class Sizer 备件需要哪些资料？
请提供 06–18 Series 或完整 TCS / TCS-X 型号、项目号或序列号、齿辊和齿段配置、安装位置、OEM 图号或图纸、旧件照片、关键尺寸、材料和工况。
06、08、12、14、18 Series 是否可以仅按辊中心距替换齿段或轴承？
不能。辊中心距只能帮助识别系列，齿形、辊长、固定方式、轴端、轴承、传动、图纸版本和项目改造仍可能不同，必须逐项确认。
为什么本页没有列出固定 OEM 齿段号或轴承号？
现有原厂公开资料未提供完整订货号表。为避免将不同项目或不同配置误作互换件，编号只在型号、项目、安装位置和图纸资料对应后建立。
