Utilice modelos BRs publicados de proyectos, anchos de banda y dimensiones de transferencia para comparar planos, materiales y suministro de revestimientos de canaleta, accionamientos de transportador, sistemas de giro y componentes de orugas.

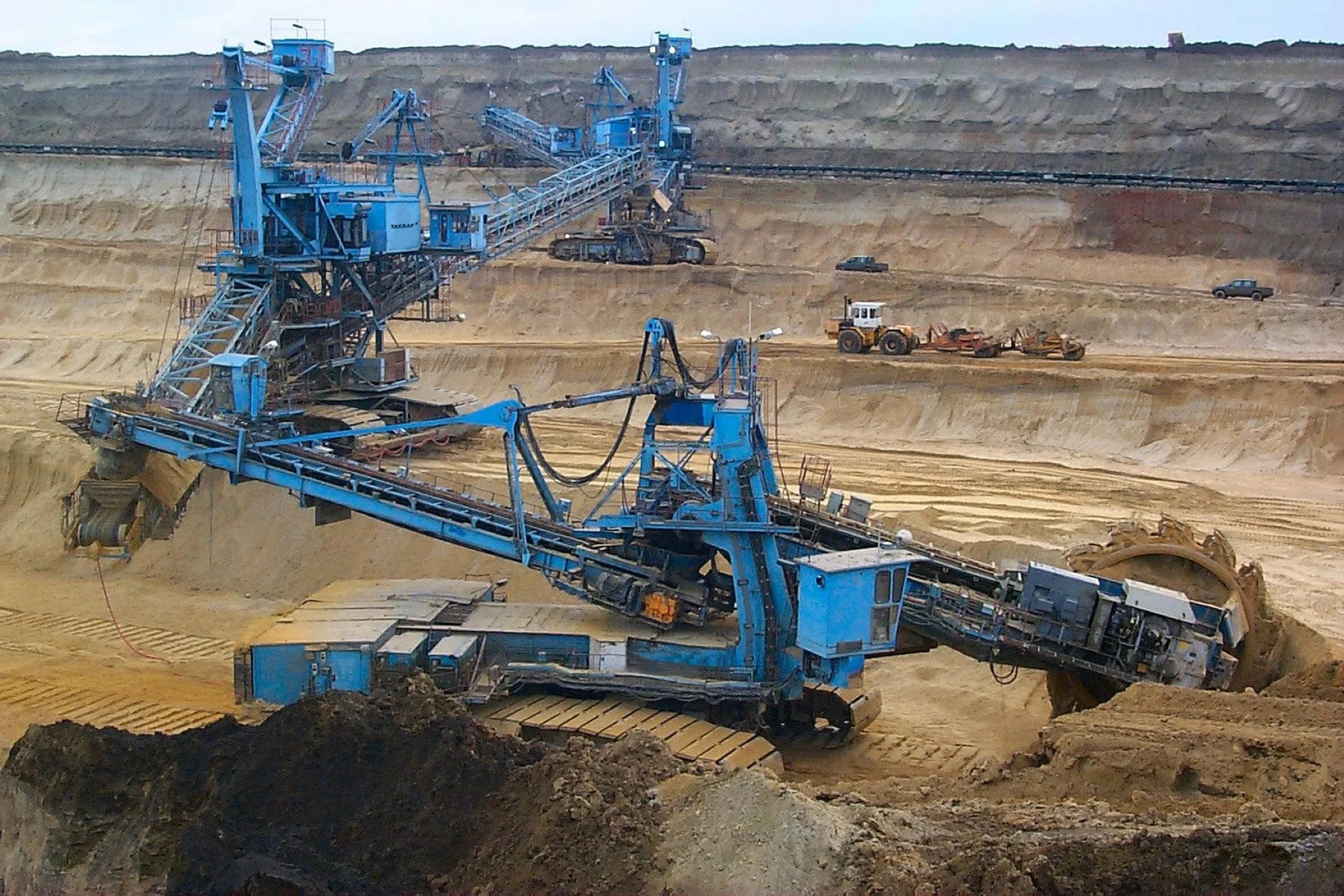

Los transportadores móviles de transferencia son máquinas sobre orugas que conectan equipos mineros con transportadores de banco. Los diseños publicados utilizan un transportador o transportadores independientes de recepción y descarga. Como máquinas diseñadas para cada proyecto, las consultas de piezas requieren ancho de banda, disposición de plumas, estructura de giro y orugas, número de proyecto, número de serie, plano y posición real.
La tabla conserva modelos BRs y parámetros con trazabilidad a las páginas actuales de productos y proyectos del fabricante. Las máquinas MTC se diseñan para cada proyecto; nombres iguales o similares no establecen intercambiabilidad de bandas, plumas, sistemas de giro, trenes de rodaje o repuestos.
| Modelo / serie publicados | Dimensiones o capacidad publicadas | Detalles del proyecto y de identificación. | Estado del producto |
|---|---|---|---|
| Gama de productos TAKRAF MTC | Capacidad 1,000–12,000 t/h; ancho de banda 0.8–2.2 m; altura de transferencia de hasta 23 m | Un transportador o transportadores independientes de recepción/descarga; compare configuración de orugas, plumas, recepción y descarga del proyecto | Gama de productos actual |
| BRs 1600.42/72 | Diseño de dos plumas; otros parámetros requieren registros del proyecto | Proyecto búlgaro publicado; compruebe ambos recorridos de transportadores, interfaces de plumas y números de sistemas de giro y orugas | Instalación del proyecto publicado. |

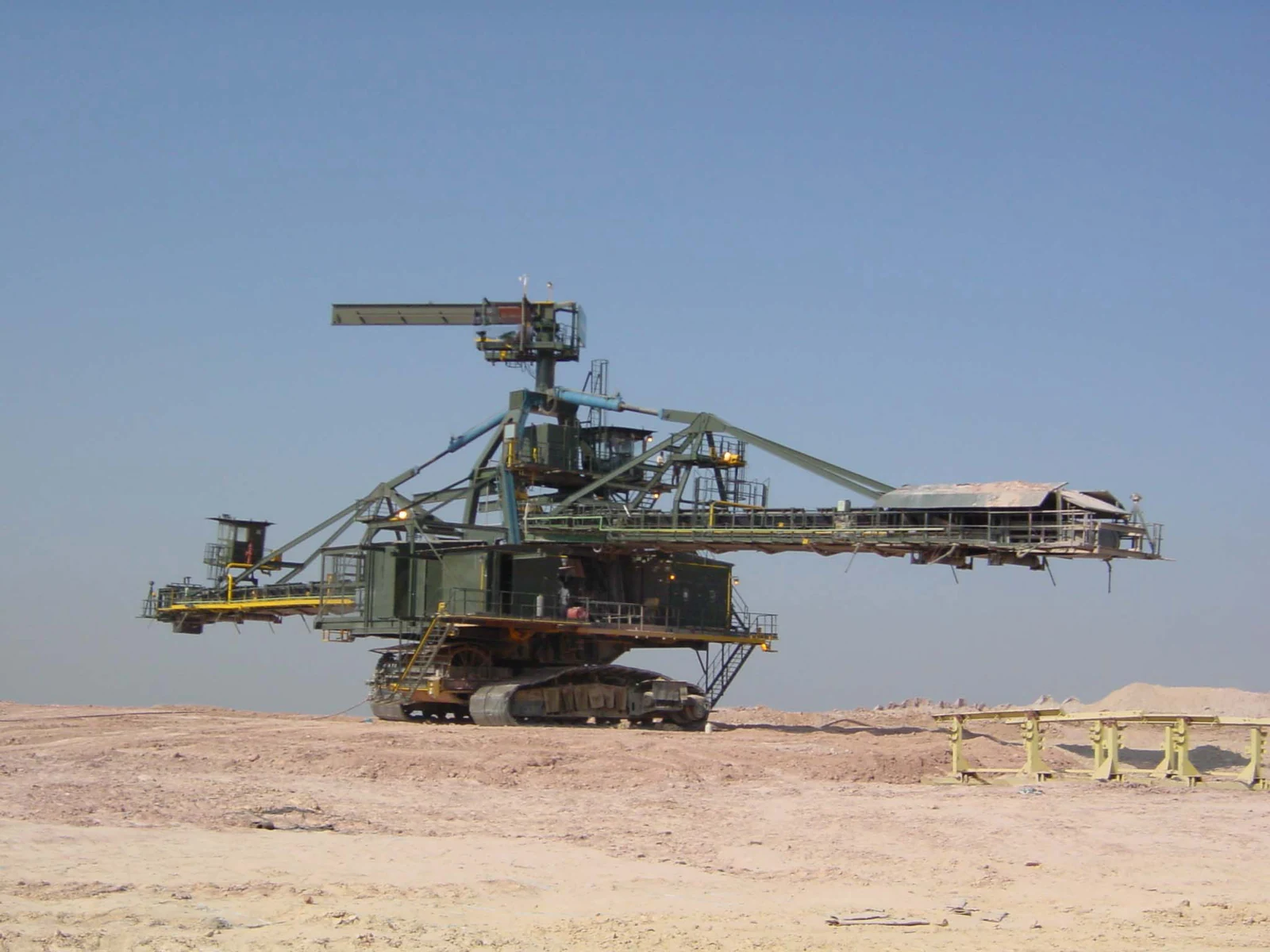

| BRs 1800.30/34 | Modelo publicado de proyecto; otros parámetros requieren registros del proyecto | Mina Neyveli 1A, India; año de puesta en servicio publicado 2006 | Identificación de instalación histórica / servicio |
| BRs 1400.29/32 | Capacidad de diseño 3,000 t/h | Mina a cielo abierto Sibovc, Kosovo; año de puesta en servicio publicado 2011 | Identificación de instalación histórica / servicio |
Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación | Aplica a |
|---|---|---|---|
| 1 | Banda transportadora | Banda del transportador de transferencia en la máquina principal azul | TAKRAF MTC (configuración del proyecto de múltiples bancos de OEM) |
| 2 | Pluma del transportador | Pluma larga del transportador que se extiende a la izquierda | TAKRAF MTC (configuración del proyecto de múltiples bancos de OEM) |
| 3 | Conjunto de orugas | Tren de rodaje sobre orugas bajo la máquina de transferencia | TAKRAF MTC (configuración del proyecto de múltiples bancos de OEM) |
| 4 | Cabina del operador | Cabina del operador en la parte superior frontal de la estructura de transferencia | TAKRAF MTC (configuración del proyecto de múltiples bancos de OEM) |
Identifique piezas de desgaste por punto de caída, velocidad de flujo, tamaño de bloques, impacto, adhesión húmeda, polvo y espacio de desmontaje. Las entradas sitúan las piezas dentro de la máquina; los materiales posibles y estructuras genéricas no son configuraciones fijas de suministro OEM para un proyecto BRs.
Revestimientos de canaletas de recepción & transferencia
Identifique revestimientos segmentados en puntos de recepción, caída, guía y transferencia. Compruebe flujo, zonas de impacto, espesor, orificios, construcción plegada o fundida, aberturas de acceso e interfaces de faldones adyacentes.
Sellos de faldón & revestimientos guía
Identifique faldones, bandas de sellado, revestimientos guía y abrazaderas en zonas de recepción, guiado y cerradas. Compare dirección de banda, tamaño de partículas, polvo, material húmedo y espacio de mantenimiento.
Ver la página de la parte común →Cuchillas rascadoras de banda & protección de descarga
Identifique piezas de rascado, guiado y protección en puntos de descarga, cerca de poleas y en la banda de retorno. Facilite disposición del limpiador, interfaces de cuchillas, ancho de banda, dirección de marcha y fotografías de desgaste.
Ver la página de la parte común →Las piezas de transmisión y portantes requieren planos de conjunto del proyecto, interfaces, relaciones de acoplamiento y registros de modificaciones. Estos sistemas permiten identificar piezas y realizar consultas; no se publican números OEM.
Accionamiento de transportador & interfaz de caja de engranajes
Compare motor, caja de engranajes, acoplamiento, freno, antirretorno, extremos de eje, bridas de montaje, velocidad y sentido de giro. Las máquinas modificadas también requieren planos originales y registros de interfaces eléctricas/mecánicas del sitio.
Ver el catálogo de repuestos comunes →Poleas, rodillos de apoyo, rodamientos & alojamientos
Compruebe ancho de banda, diámetro de polea, longitud del cuerpo, extremos de eje, designación de rodamiento, sellos, alojamiento, tensado y posición. Las piezas en contacto con la banda también requieren especificaciones de superficie y recubrimiento.
Ver la página de la parte común →rodamiento de giro & accionamiento de giro
Para proyectos con superestructura o pluma giratoria. Los diseños de dos plumas pueden incluir un giro entre tren de rodaje y superestructura y otro entre las plumas; compare la disposición real con el plano de conjunto del proyecto.
Ver el catálogo de repuestos comunes →Tren de rodaje de orugas & componentes de pivotes de pluma
Identifique conjuntos de orugas, ruedas dentadas, rodillos, pasadores, casquillos, interfaces de cilindros y pivotes de pluma según proyecto y modificaciones. Facilite números de estructuras, plano de conjunto, dimensiones de interfaces y fotografías de las piezas usadas.
Facilite modelo BRs completo, número de proyecto o serie, ancho de banda, configuración de plumas de recepción/descarga, posición de pieza, plano o plano de conjunto, fotografías de las piezas usadas, dimensiones principales de interfaces, material y condiciones.
Se requiere comparar. Los anchos de banda, plumas, recorridos de recepción/descarga, orugas, sistemas de giro y modificaciones en campo específicos del proyecto pueden diferir. Compare registros del proyecto e interfaces reales.
Facilite número de proyecto, modelo completo, número de serie, ancho de banda, posiciones de plumas y transferencia, planos, fotografías de piezas usadas, material y condiciones para asesoramiento, adquisición, control de calidad y entrega completa de piezas terminadas.
