Empiece por la marca, la serie de equipos y la máquina instalada; después explore piezas de desgaste, componentes de accionamiento y repuestos estructurales, materiales y procesos, revisión de planos, control de calidad y entrega de piezas terminadas.
Esta página aborda series y modelos de equipos, posiciones de las piezas, materiales y procesos, revisión de planos y opciones de consulta. Antes de fabricar o cotizar, compruebe el plano, las dimensiones y la idoneidad del utillaje con el modelo completo y los planos.
La tabla de modelos ayuda a identificar la máquina. Para fabricar y cotizar se necesitan la placa de identificación, el modelo completo, el número de serie, el plano, el plano de disposición general y la revisión del plano.
| Serie / modelo | Gama de equipos e identificación | Historia e identificación de equipos |
|---|---|---|
| Trituradoras sizer y de rodillos | Sizers primarios/secundarios/terciarios específicos del proyecto | Series actuales |

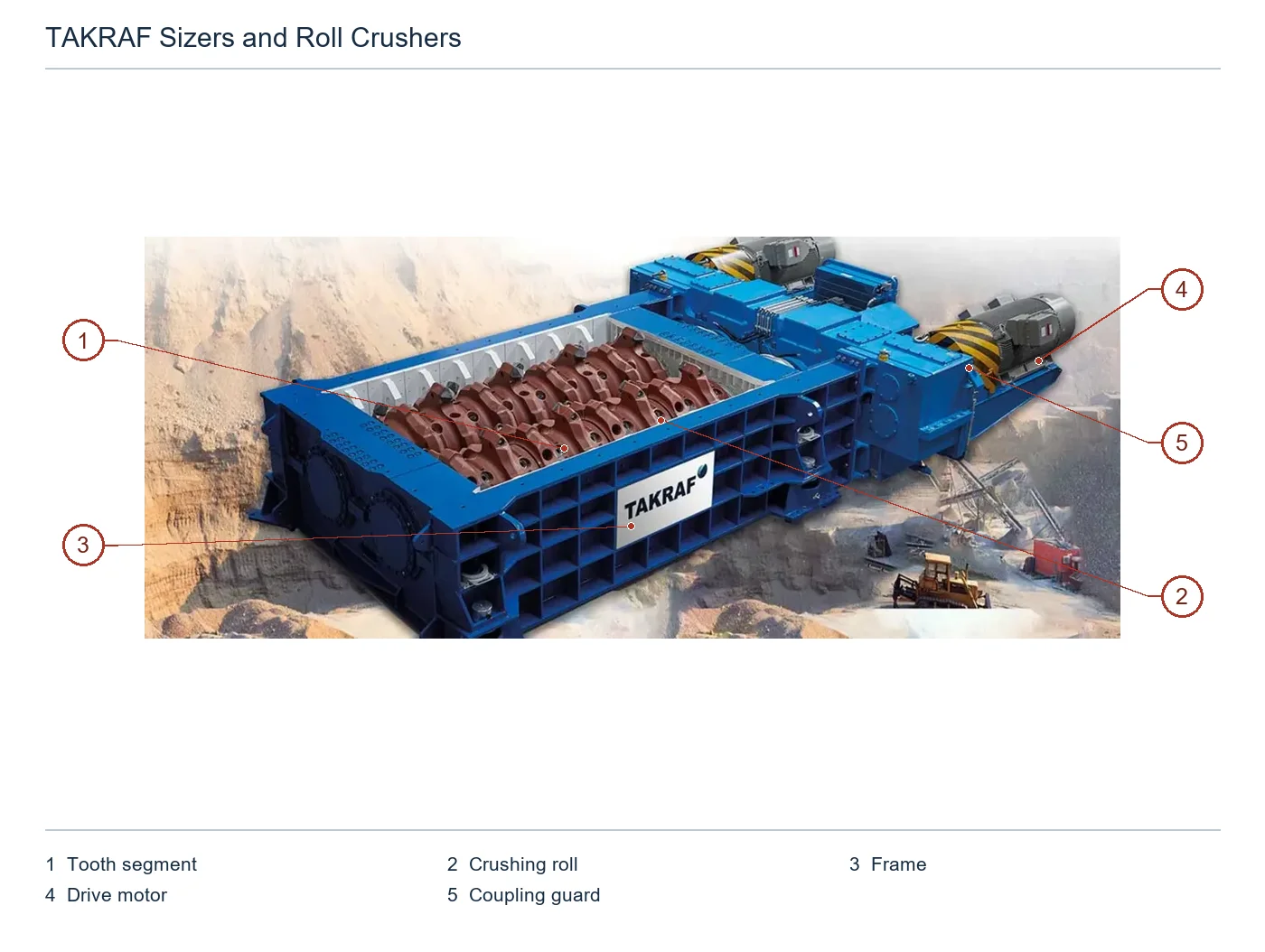

Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación | Aplica a |
|---|---|---|---|
| 1 | Segmento dentado | Segmento dentado atornillado en el rodillo triturador cercano | X-TREME Class Primary Sizer (configuración mostrada por OEM; especificación exacta no indicada) |
| 2 | Rodillo triturador | Rodillo triturador superior en la cámara abierta | X-TREME Class Primary Sizer (configuración mostrada por OEM; especificación exacta no indicada) |
| 3 | Frame | Bastidor de soporte azul de sección cajón | X-TREME Class Primary Sizer (configuración mostrada por OEM; especificación exacta no indicada) |
| 4 | Motor de accionamiento | Motor expuesto en la parte posterior derecha | X-TREME Class Primary Sizer (configuración mostrada por OEM; especificación exacta no indicada) |
| 5 | Protección del acoplamiento | Protección amarilla del acoplamiento delante del motor | X-TREME Class Primary Sizer (configuración mostrada por OEM; especificación exacta no indicada) |
Estas tarjetas describen piezas comunes de trituradoras de rodillos dentados / sizers, materiales posibles y el proceso de revisión técnica. La idoneidad debe comprobarse según el modelo específico TAKRAF y sus planos.
diente de trituradora / segmento
Pieza de desgaste habitual de una trituradora de rodillos dentados / sizer. Compare su ubicación, perfil, disposición de orificios, material y aplicación al modelo con el plano del equipo. Materiales posibles: acero al manganeso ZGMn18Cr2 / fundición blanca de alto cromo / compuesto bimetálico.
Ver detalles de la pieza general →perno del segmento dentado
Pieza de desgaste habitual de una trituradora de rodillos dentados / sizer. Compare su ubicación, perfil, disposición de orificios, material y aplicación al modelo con el plano del equipo. Material posible: acero aleado 42CrMo.
Ver detalles de la pieza general →revestimiento lateral / placa de extremo
Pieza de desgaste habitual de una trituradora de rodillos dentados / sizer. Compare su ubicación, perfil, disposición de orificios, material y aplicación al modelo con el plano del equipo. Materiales posibles: acero al manganeso / Hardox 500.
Ver detalles de la pieza general →revestimiento inferior / placa base
Pieza de desgaste habitual de una trituradora de rodillos dentados / sizer. Compare su ubicación, perfil, disposición de orificios, material y aplicación al modelo con el plano del equipo. Materiales posibles: Hardox 500 / acero al manganeso.
Ver detalles de la pieza general →
rascador / limpiador
Pieza de desgaste habitual de una trituradora de rodillos dentados / sizer. Compare su ubicación, perfil, disposición de orificios, material y aplicación al modelo con el plano del equipo. Material posible: chapa de acero resistente a la abrasión.
Ver detalles de la pieza general →Identifique engranajes, ejes, casquillos, rodamientos, sellos, piezas hidráulicas, soportes y conectores para revisar los planos. Las referencias indicadas a planos o piezas del fabricante corresponden a piezas identificadas y deben compararse con su máquina.
eje de rodillo
Pieza estructural o de accionamiento habitual de una trituradora de rodillos dentados / sizer. Compare las interfaces, tolerancias, material y aplicación al modelo con el plano del equipo. Materiales posibles: 42CrMo / 40CrNiMo.
Ver detalles de la pieza general →engranaje / caja de engranajes de accionamiento
Pieza estructural o de accionamiento habitual de una trituradora de rodillos dentados / sizer. Compare las interfaces, tolerancias, material y aplicación al modelo con el plano del equipo. Material posible: acero aleado cementado y templado.
Ver detalles de la pieza general →
rodamiento / alojamiento de rodamiento
Pieza estructural o de accionamiento habitual de una trituradora de rodillos dentados / sizer. Compare las interfaces, tolerancias, material y aplicación al modelo con el plano del equipo. Materiales posibles: acero para rodamientos / acero fundido.
Ver detalles de la pieza general →acoplamiento hidráulico
Pieza estructural o de accionamiento habitual de una trituradora de rodillos dentados / sizer. Compare las interfaces, tolerancias, material y aplicación al modelo con el plano del equipo. Materiales posibles: aleación de aluminio / acero.
Ver detalles de la pieza general →Facilite el modelo completo, el número de serie, la revisión del plano, la posición de instalación, fotografías de la pieza actual, el material y las condiciones de operación.
No. Las imágenes generales ayudan a identificar la categoría de la pieza. La fabricación requiere planos, dimensiones, interfaces, materiales y criterios de aceptación acordados.
Empiece por la placa de identificación, el plano de disposición general, la posición de instalación, fotografías de la pieza usada y las dimensiones principales. Así podremos evaluar la viabilidad de inspeccionar dimensiones, evaluar el material y fabricar según plano.
Facilite el modelo completo, el número de serie, la placa de identificación, la posición de instalación, fotografías de la pieza actual, planos, material y condiciones de operación. Los utilizamos para identificar la pieza, evaluar materiales, organizar la producción en fundiciones certificadas, coordinar el control de calidad y gestionar la entrega de piezas terminadas.
O contáctenos directamente: +86 156 3797 3199
zzx@anranst.com
ANRANST ofrece a clientes de todo el mundo evaluación de ingeniería, producción en fundiciones certificadas según los requisitos técnicos del cliente, control de calidad y entrega de la pieza terminada para piezas de desgaste a medida y repuestos industriales, con capacidad para atender otras piezas industriales a medida.
Revisamos las superficies de acoplamiento y las dimensiones de interfaz, y evaluamos la viabilidad de material, tratamiento térmico y fabricación.
Material grades and heat-treatment processes are specified order by order, stated in the technical agreement and tracked through production.
Confirmación del plano, control de material y de proceso, seguimiento de producción, inspección y coordinación de la aceptación.
Coordinamos la fabricación, la confirmación de calidad, el embalaje y la entrega de piezas completas en un proceso de suministro cerrado y viable.
Facilítenos el modelo existente, los planos, los materiales o las condiciones de operación para identificar la revisión técnica y la vía de suministro adecuadas.
Enviar una consulta
