Рассмотрите 38 текущих моделей двухвальных молотковых дробилок HDS и молотковых мельниц HUM, HNM и HUV: схемы роторов, молотки и пальцы, колосниковые корзины, футеровки, валы в сборе и приводные запасные части.
Страница различает двухвальную молотковую дробилку HDS, мельницу HUM с одним реверсивным ротором, мельницу HNM с двумя нереверсивными роторами и мельницу HUV с изменяемым ротором. Основное внимание — определению запасных частей, выбору материалов и изготовлению по чертежам.
В таблице использованы текущие официальные данные HAZEMAG HDS, HUM, HNM и HUV. Производительность помогает предварительно выбрать серию; фактические показатели зависят от питания, крупности частиц и исполнения.
| Серии и стандартные модели | Конструкция ротора / основные размеры | Крупность питания / диапазон производительности | Основные параметры для проверки запасных частей |
|---|---|---|---|

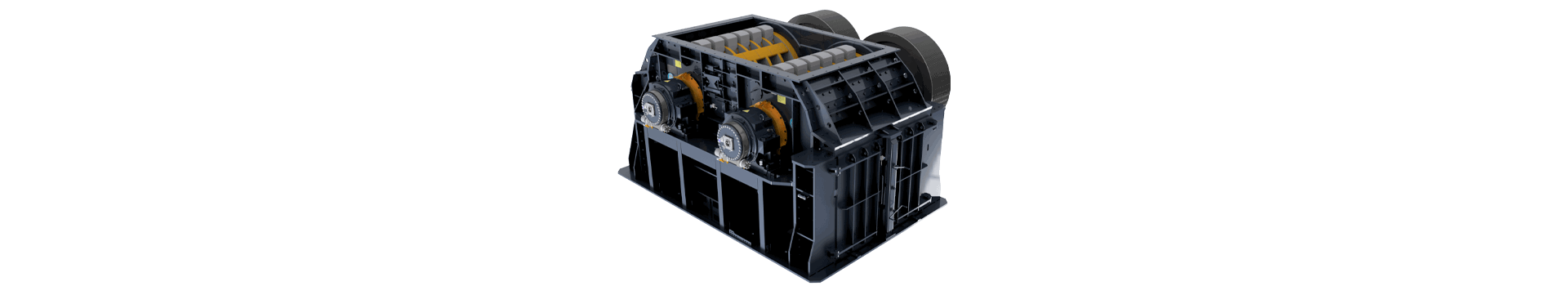

| HDS: 1412, 1414, 1416, 1418; 1613, 1615, 1618, 1620; 1818, 1821, 1823, 1825; 2019, 2022, 2025, 2028, 2032 | Два ротора; диаметр 1,400–2,000 mm, ширина 1,200–3,160 mm | Максимальная длина ребра питания 1,000–1,600 mm; опубликованная производительность приблизительно 180–2,450 t/h | Молотки, пальцы молотков, центральная наковальня, колосники и корзины, двухроторные валы в сборе |

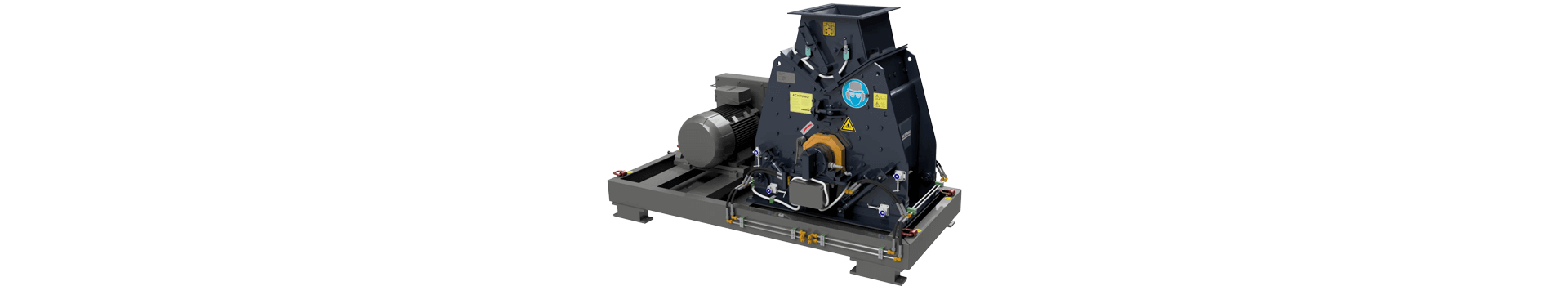

| HUM: 0703, 0705, 0708, 1008, 1013, 1313 | Один реверсивный ротор; Ø650–1,300 × 250–1,250 mm | Приблизительно 5–50 t/h при 95% менее 3 mm; 15–250 kW | Молотки, диски ротора, размольная дорожка, колосниковые плиты, футеровки корпуса и клиноремённый привод |
| HNM: 0703, 0705, 0708, 1008, 1013, 1020, 1313, 1325 | Два нереверсивных ротора; Ø650–1,300 × 250–2,500 mm | Приблизительно 10–190 t/h при 95% менее 3 mm; двухдвигательное исполнение | Положения двух роторов, молотки и пальцы, размольная дорожка, колосниковые плиты и подшипниковые опоры |

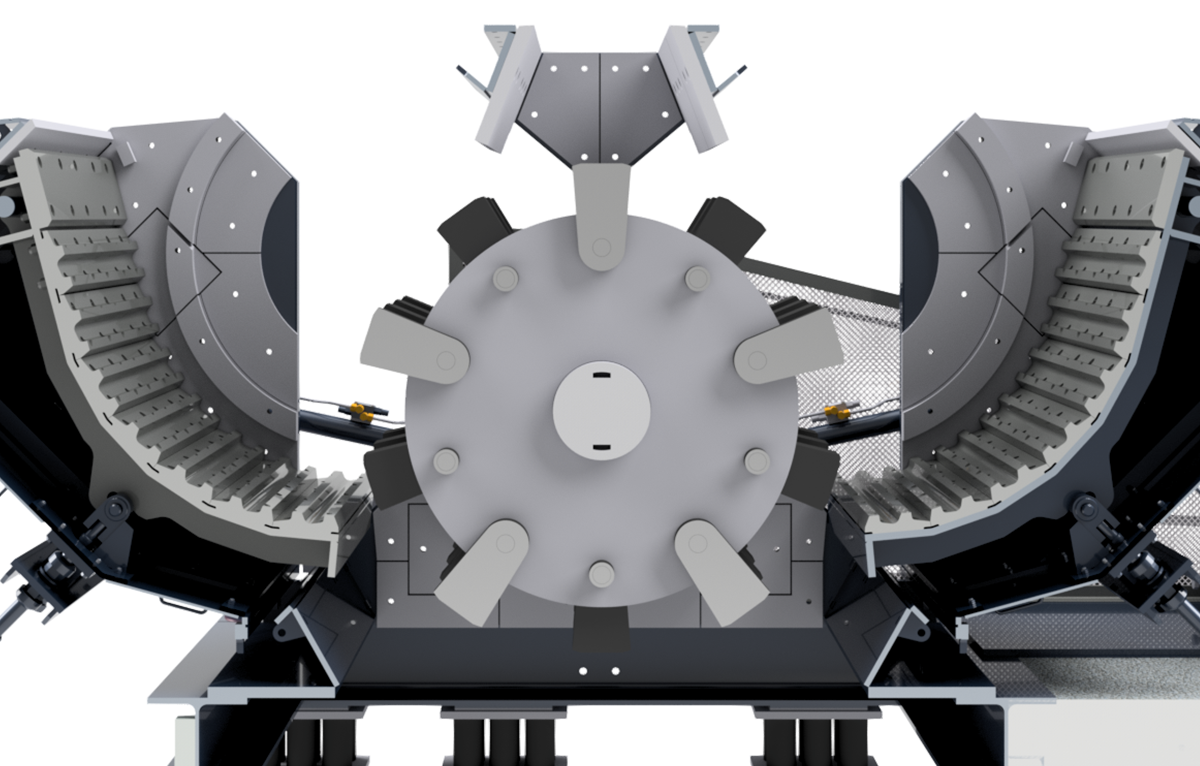

| HUV: 1013, 1020, 1313, 1622, 1626, 1630, 1634 | Один изменяемый ротор; загрузочное отверстие приблизительно 376–690 × 1,220–3,400 mm | Максимальная крупность питания 120–280 mm; опубликованная производительность приблизительно 110–510 t/h | Исполнение ротора, молотки, ударная и размольная дорожки, футеровки корпуса и сопряжения привода |
| Исторические серии: Unirotor и Novorotor | Предшественники HUM и HNM соответственно, указанные OEM | Сверьте исторические размеры и исполнение по конкретной табличке, году и чертежам | Не подставляйте напрямую размеры, молотки или роторы текущих серий |
Номера на схеме соответствуют строкам таблицы.
| № | Узел / деталь | Расположение | Применимость | |
|---|---|---|---|---|
| 1 |  | Hammer | Молоток на периферии отдельного ротора | HDS |
| 1 | Hammer | Открытый подвесной молоток | HNM | |
| 2 |  | Ротор в сборе | Отдельный роторный узел OEM | HDS |
| 2 | Ротор в сборе | Дисковый ротор в открытой камере | HNM | |
| 3 | Housing | Корпус двухроторной дробилки | HDS | |
| 3 | Housing | Корпус снаружи ротора | HNM |
Шесть групп охватывают прямые удары, передачу нагрузок, ударные и размольные поверхности, а также разгрузку через решётку. Каждая группа связана со страницами материалов и общих деталей.
Система шарнирных молотков
Молотки свободно качаются между дисками ротора и непосредственно ударяют питание. Сверяйте форму, количество, зазор качания и крепление отдельно для HDS, HUM, HNM и HUV.
Посмотреть детали детали →
Палец молотка & фиксирующие детали
Соединяет шарнирные молотки с дисками ротора и воспринимает переменные удары, изгиб и износ. Сверьте диаметр, длину, торцевую фиксацию, расстояние между дисками, отверстие молотка и направление снятия.
Посмотреть детали детали →

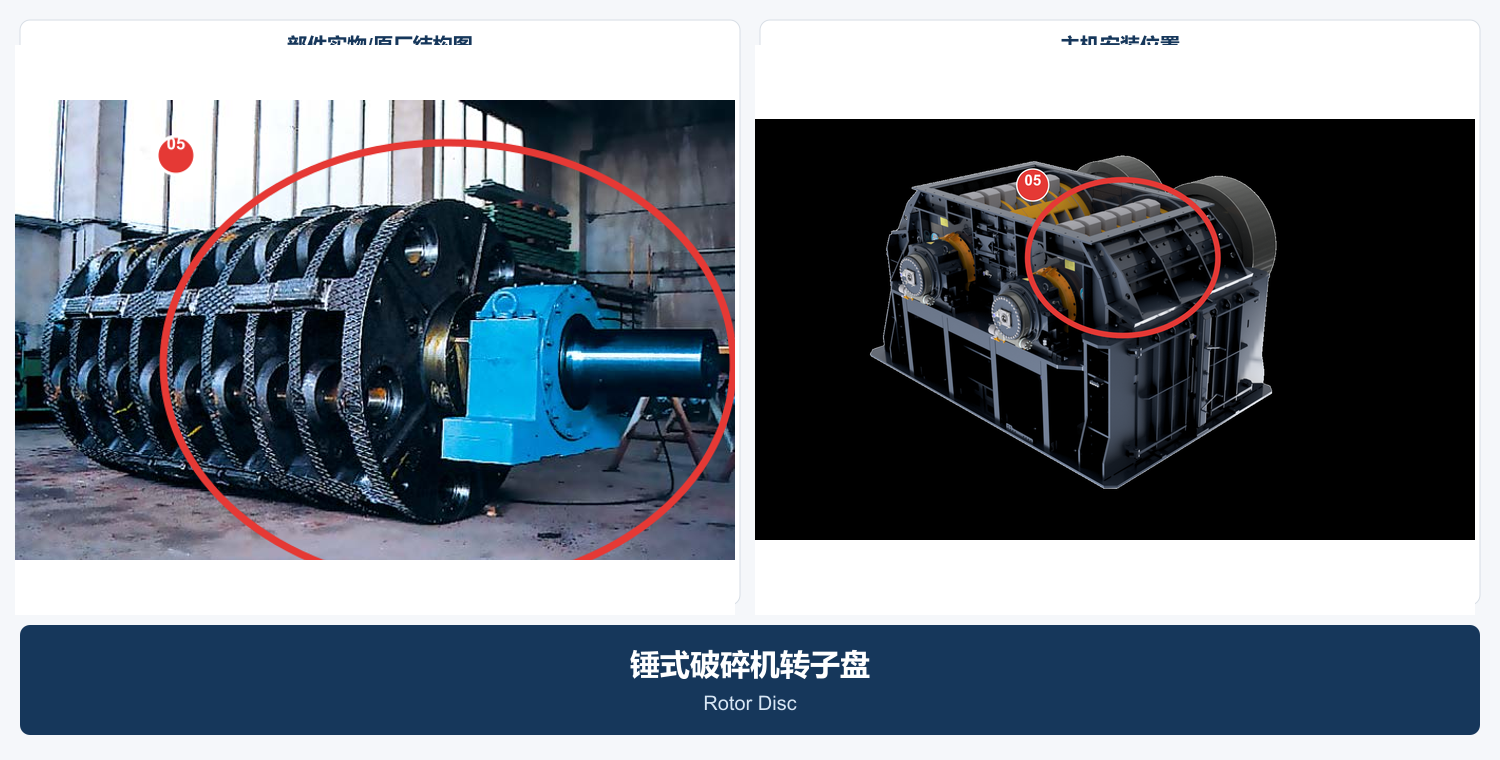

Диск ротора, распорка & кольцо
Диски размещены вдоль вала, базируют молотки и передают нагрузки; распорки и кольца задают расстояния между дисками. Сверьте как комплект число дисков, толщину, схему отверстий, посадку на вал и осевое положение.
Посмотреть детали детали →
Центральная наковальня, ударная стенка & футеровка корпуса
Центральная наковальня HDS находится между роторами. HUM, HNM и HUV используют ударные поверхности и футеровки корпуса согласно своим конструкциям. Места установки, профили и пути передачи нагрузок различаются по сериям.

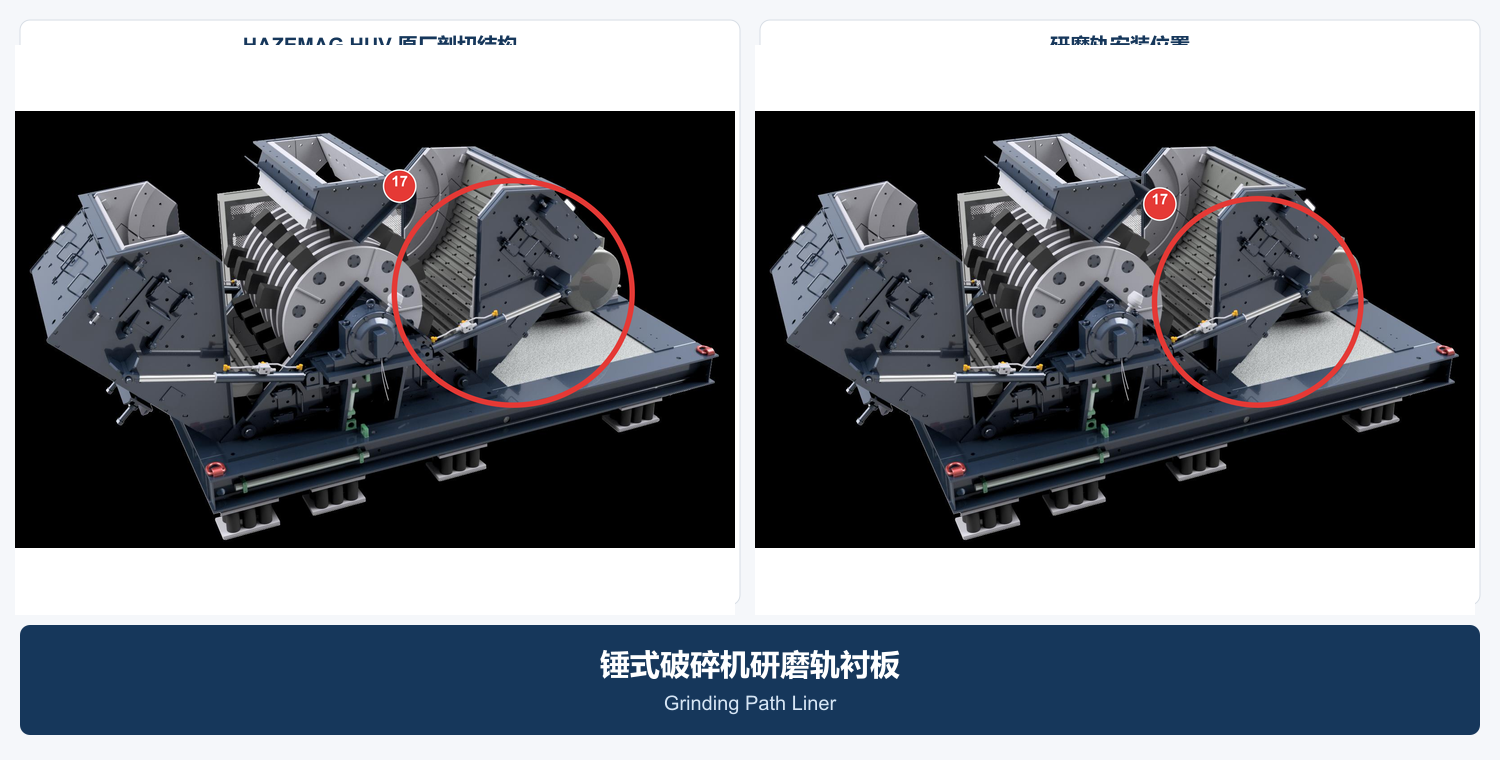

Футеровка размольной дорожки & дистанционная планка
Обеспечивает вторичные удары, мелкое дробление и регулирование крупности продукта. Наличие, число и расстояния планок, кривизна зависят от конкретного режима HUM, HNM или HUV.
Посмотреть детали детали →

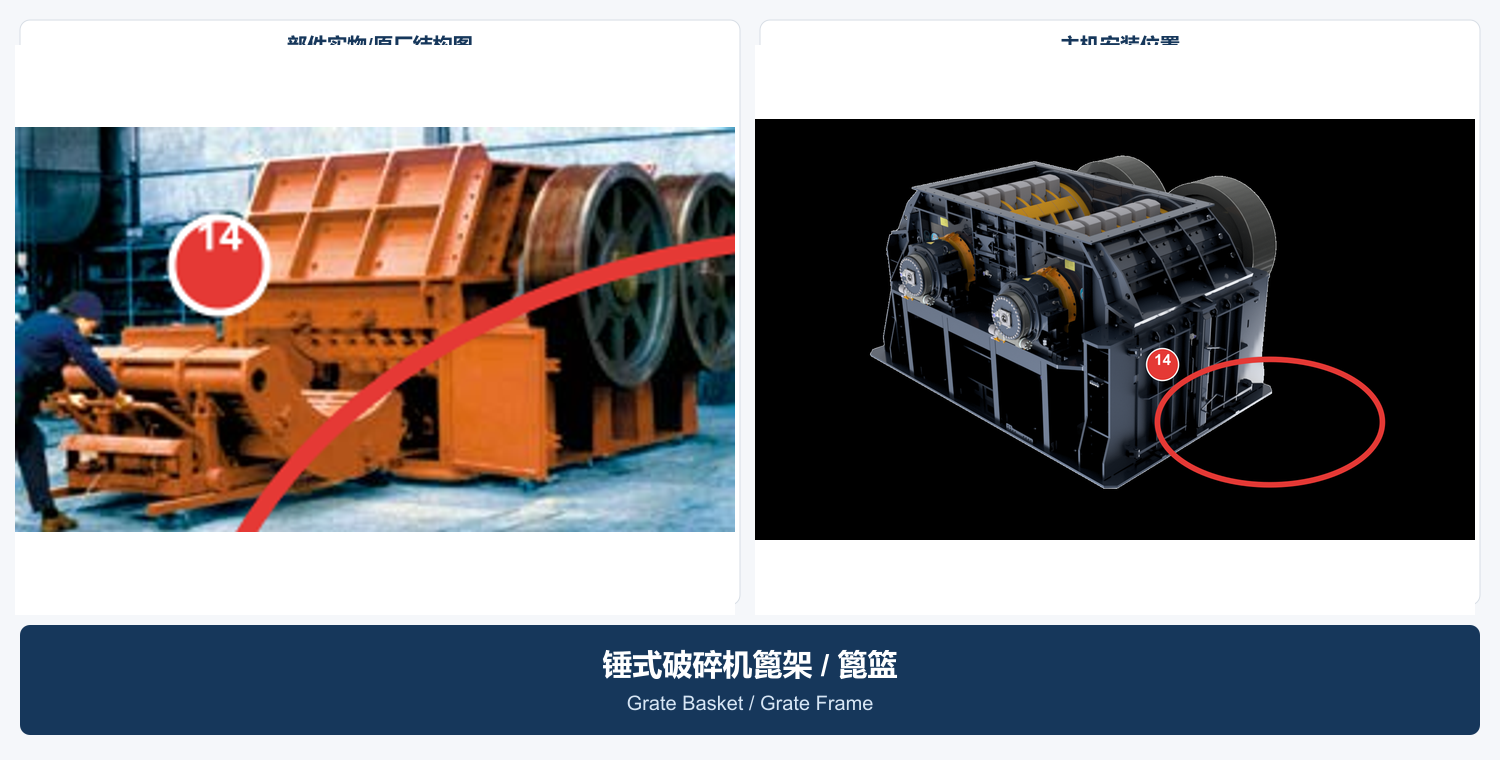

Колосник, сегмент & корзина
Колосниковая корзина HDS задерживает крупные частицы и выдвигается с рамой для обслуживания. HUM и HNM могут иметь другие колосниковые плиты или сита. Сверьте отверстия, зазоры, кривизну, сегментацию и опоры.
Детали привода представлены отдельно. Сверьте роторы, главные валы, корпуса подшипников, шкивы, клиновые ремни и тележки корзин с конкретной серией и монтажными сопряжениями.

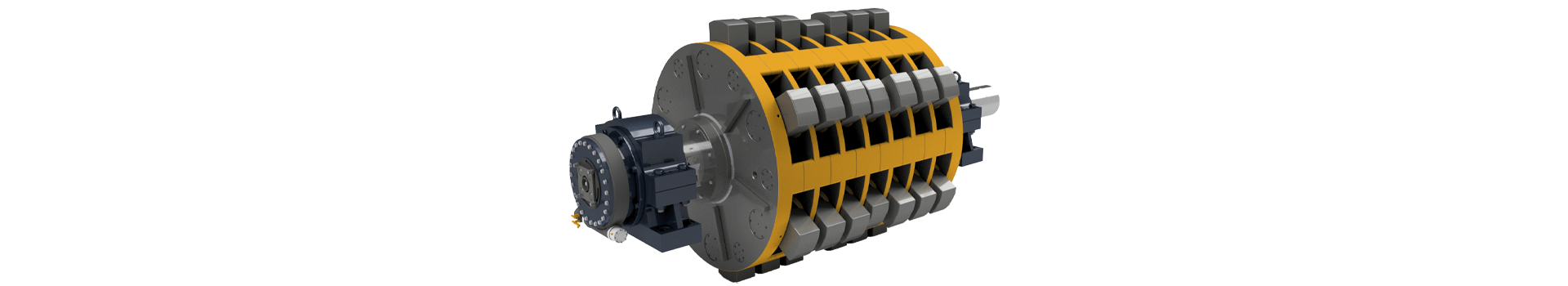

ротор в сборе
HDS имеет два ротора, HUM и HUV — один, HNM — два нереверсивных. Определяйте каждый по серии, положению, вращению, числу дисков, схеме молотков и сопряжениям концов вала.
Посмотреть детали детали →
вал ротора
Передаёт момент привода и воспринимает удары молотков. Сверьте концы вала, посадки подшипников и уплотнений, шпоночные или зажимные сопряжения, посадки пакета дисков, вращение и требования динамической балансировки.
Посмотреть детали детали →
Подшипник ротора, корпус & уплотнение
Поддерживает ударный ротор и положение вала. Сверьте как комплект обозначение подшипника, зазор, отверстие корпуса, торцевые крышки, контроль температуры, уплотнения и смазочные сопряжения.
Посмотреть детали детали →

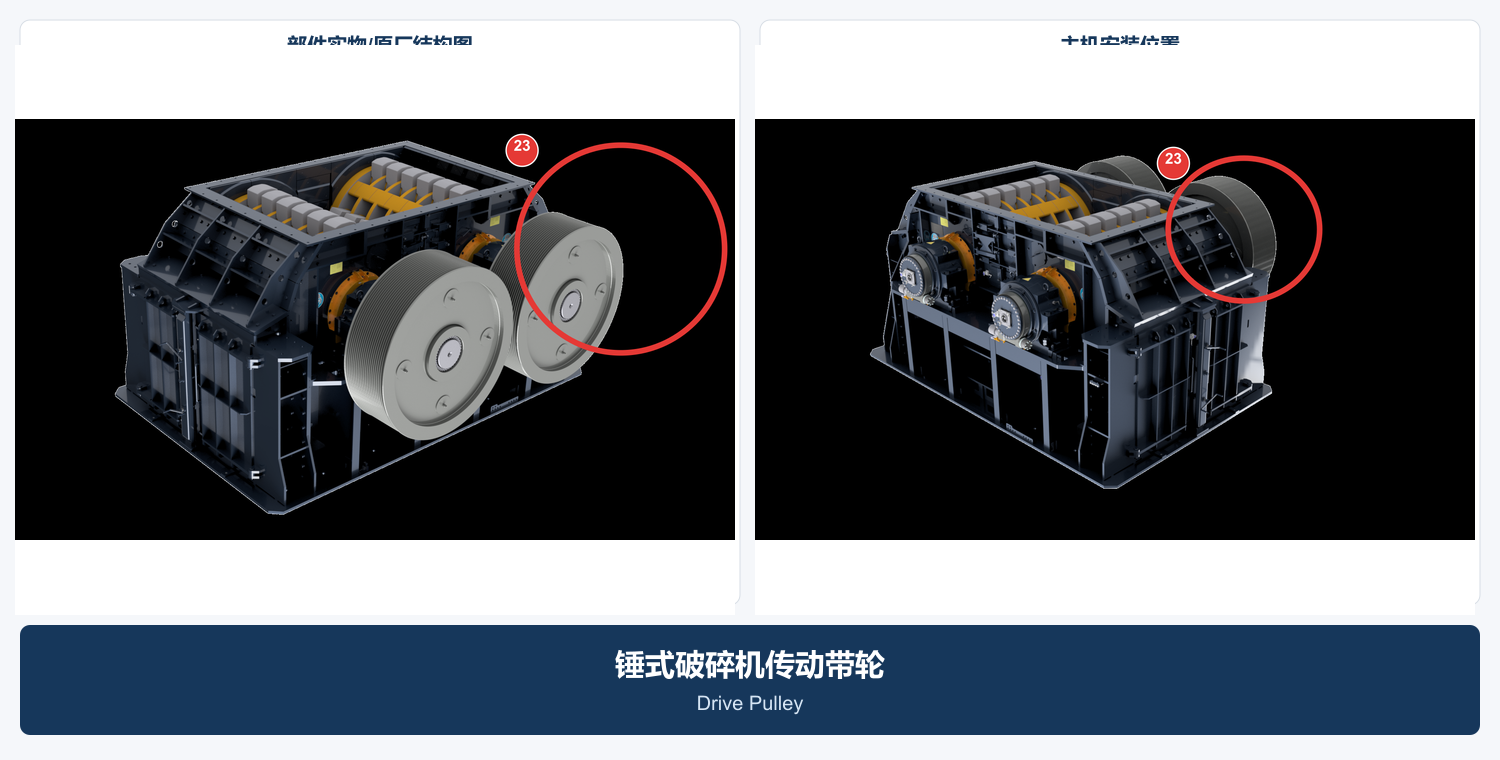

Приводной шкив
Официальный привод HUM включает шкивы двигателя и ротора с согласованными высокоэффективными клиновыми ремнями. Другие серии сверяйте с их схемами привода. Сопоставьте диаметр, профиль канавок, отверстие, шпонку и вращение.
Посмотреть детали детали →

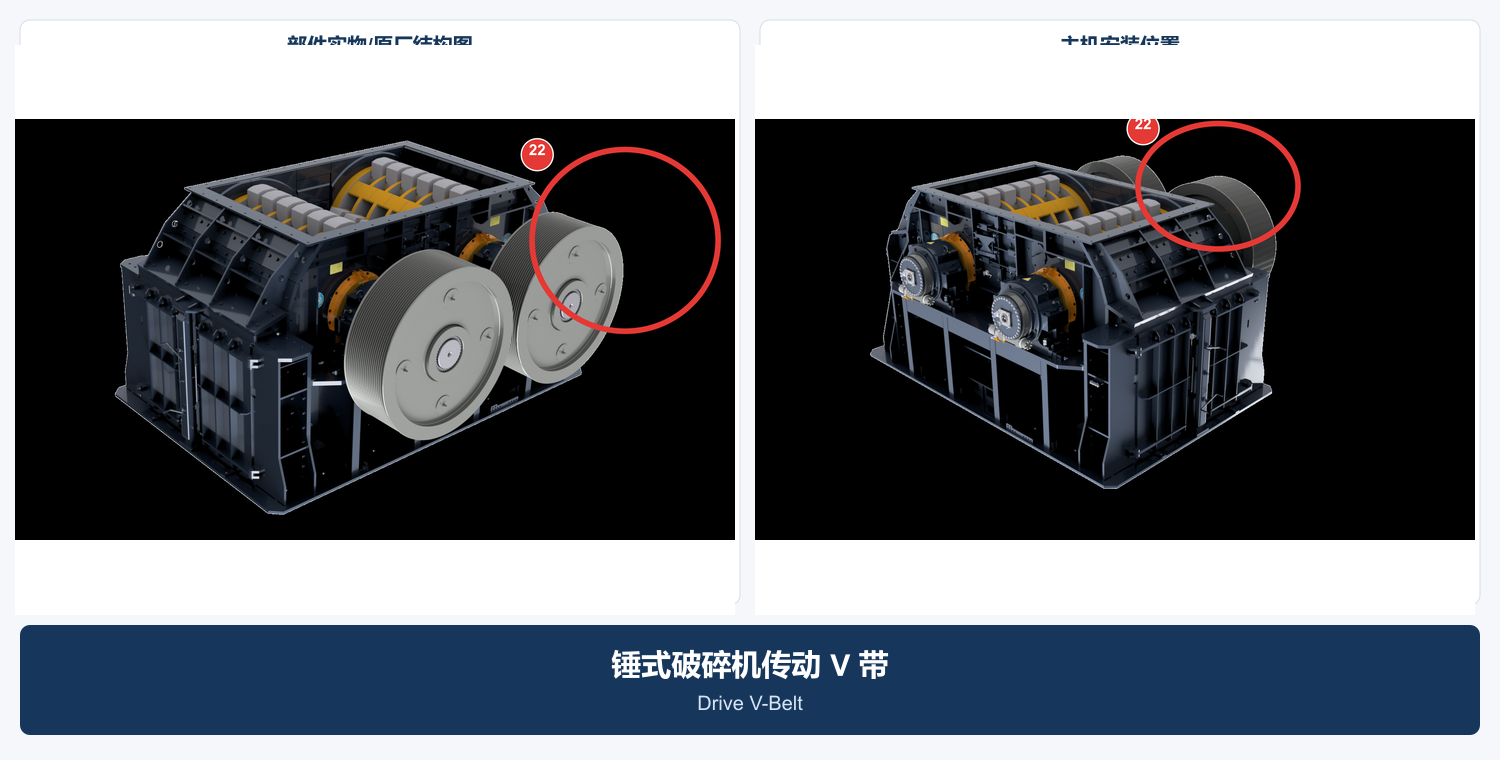

Комплект клиновых ремней & натяжное сопряжение
Сверяйте клиновые ремни комплектом по сечению, расчётной длине, количеству, допуску согласования, профилю канавок шкивов и межосевому расстоянию. Не смешивайте партии и не заменяйте только один ремень.
Посмотреть детали детали →
Тележка колосниковой корзины, ролик & направляющая
Корзина HDS выдвигается из корпуса на раме или тележке. Сверьте ролики, рельсы, пальцы, упоры и опоры как комплект с шириной машины и направлением обслуживания.
Посмотреть детали детали →Нет. Различаются число роторов, вращение, расстояния дисков, пальцы молотков, зазор качания и режимы. Сверяйте каждую деталь по полной модели, положению ротора, размерам, чертежу и изношенной детали.
Они входят в привод. Размеры, профиль канавок, количество и согласование ремней, динамическая балансировка напрямую влияют на ротор и требуют отдельных данных определения.
Доступные материалы не содержат прослеживаемых каталожных обозначений, сопоставленных с конкретными моделями и положениями. Обозначения без основания в каталоге, чертеже или записи установки не публикуются.
Предоставьте полную модель, серийный номер, число и вращение роторов, размеры ротора, положение детали, чертёж, фотографии изношенной детали, материал и условия работы. Они помогают определению, оценке материалов, координации изготовления, контролю качества и поставке готовых деталей.
